本文通过一个实验展示了如何使用H3C设备进行QoS重标记，确保网络中不同业务流量得到合理控制。实验结果显示，来自不同源地址的报文被赋予不同的DSCP标记，如EF和AF43，以实现流量限速和带宽保障。QoS策略包括流分类、流行为配置和策略绑定，旨在确保网络资源的高效利用，同时保障关键业务的稳定性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

实验目的
一、实验拓扑图
二、实验步骤
- 1.配置IP地址实现全网可达（略）
- 2.配置R1
三.实验结果
总结

实验目的

在PC2上抓包可以看到不同流量打上不同标记和带宽，使得在网络中对不同业务流量做想要的效果

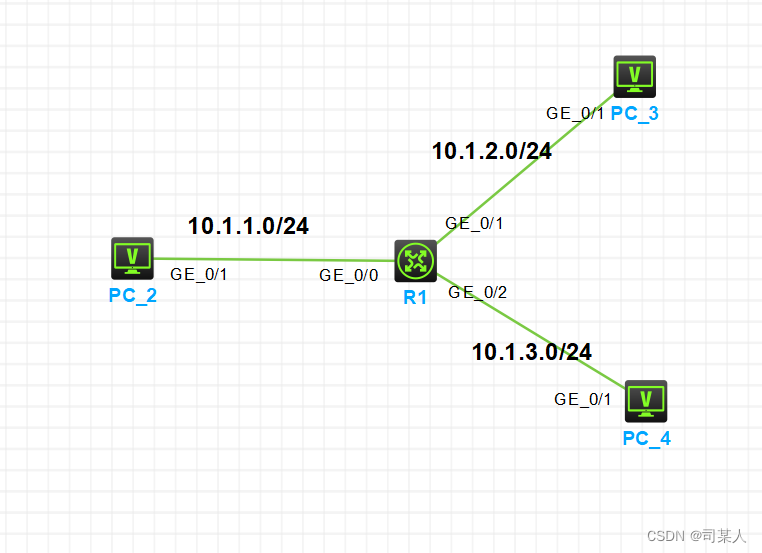

一、实验拓扑图

请添加图片描述

二、实验步骤

1.配置IP地址实现全网可达（略）

2.配置R1

#创建ACL3000、3001匹配来自PC2、PC4的流量。
[R1]acl advanced 3000
[R1-acl-ipv4-adv-3000]rule 0 permit ip source 10.1.2.1 0
[R1-acl-ipv4-adv-3000]acl advanced 3001
[R1-acl-ipv4-adv-3001]rule 0 permit ip source 10.1..3.1 0
#创建流分类2、3，分别匹配acl
