主机访问Android模拟器网络服务方法

0x00 背景

因为公司的一个手机app的开发需求，要尝试链接手机开启的web服务。于是在Android Studio的Android模拟器上尝试连接，发现谷歌给模拟器做了网络限制，不能直接连接。当然这个限制似乎从很久以前就存在了。一直没有注意到。

0x01 Android 网络地址空间

模拟器的每个实例都在虚拟路由器或防火墙服务后面运行，这样便将其与开发机器网络接口和设置以及互联网隔离开来。所以

1. 无法直接从PC访问到模拟器；
2. 也无法从模拟器直接访问开发机器PC；
3. 也无法直接从这个模拟器访问到另一个模拟器；

每个实例的虚拟路由器管理 10.0.2/24 网络地址空间。路由器管理的所有地址都采用 10.0.2.xx 形式，其中 xx 是一个数字。此空间内的地址由该模拟器或其路由器预先分配，具体说明如下：

网络地址	说明
10.0.2.1	路由器或网关地址
10.0.2.2	主机环回接口的特殊别名（开发机器上的 127.0.0.1）
10.0.2.3	第一个 DNS 服务器
10.0.2.4 / 10.0.2.5 / 10.0.2.6	可选的第二个、第三个和第四个 DNS 服务器
10.0.2.15	所模拟设备的网络或以太网接口
127.0.0.1	所模拟设备的环回接口

如果要实现从这个模拟器访问到另一个模拟器的场景，可以参考官网的说明–互连模拟器实例【传送门】。这里大概说明下原理：就是先让模拟器A和模拟器B都分别连到开发主机，用开发主机做中转。
这里有个重点：
在Android模拟器上访问10.0.2.2地址就可以访问到开发主机的localhost了。

0x02 模拟器端口映射到本地（开发机）

端口映射有两种方法：

1. 通过模拟器控制台设置重定向
2. Android 调试桥 (adb) 工具

2.1 通过模拟器控制台设置重定向

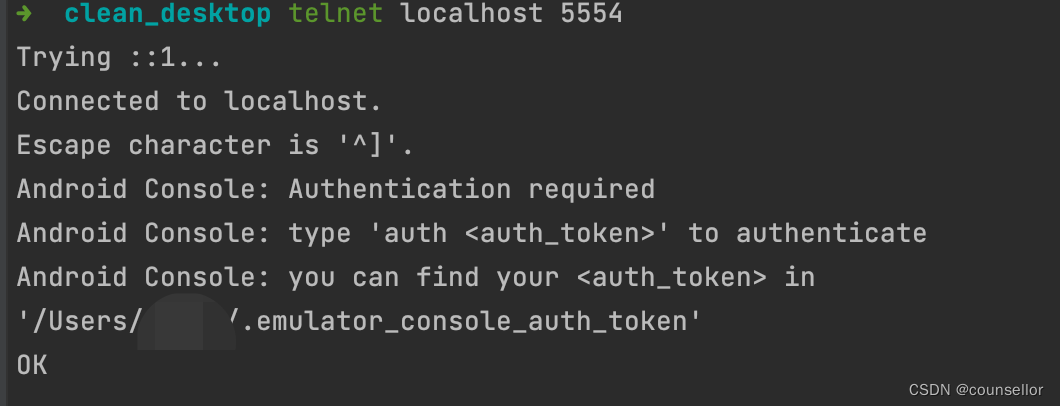

第一步， 通过命令行连接到模拟器控制台，启动的第一个模拟器实例的控制台端口号为 5554。

第二步， 登录授权，输入 auth <auth_token> 命令。
<auth_token>已经在上面命令的倒数第二行提供路径，我这里是：

/Users/用户名/.emulator_console_auth_token

打开文件可以看到一行token，复制过来，带入到命令中执行即可：

auth rsEGo86el0Kwomvp

成功授权后返回OK

第三步，端口映射
执行如下命令，将Android模拟器的6000端口映射到开发主机的5000端口，这样开发主机即可访问到模拟器开的6000端口服务了。

redir add tcp:5000:6000

使用 redir 命令来处理重定向。

如需添加重定向，请使用以下命令：

redir add <protocol>:<host-port>:<guest-port>

其中，<protocol> 是 tcp 或 udp，<host-port> 和 <guest-port> 用来设置自己的PC机器与Android 模拟器的系统之间的映射。

第四步，删除端口映射
redir del: 删除一条转发规则，命令格式如下：

redir <protocol>:<hostport>

举例：

redir del tcp:5000

第五步，退出控制台，使用quit或者exit命令

2.2 通过 adb 设置重定向

Android 调试桥 (adb) 工具提供端口转发功能，这是设置网络重定向的另一种方法。官方说明【传送门】

可以使用 forward 命令设置任意端口转发，将特定主机端口上的请求转发到设备上的其他端口。以下示例设置了主机端口 6100 到Android 模拟器端口 7100 的转发：

adb forward tcp:6100 tcp:7100

以下示例设置了主机端口 6100 到 local:logd 的转发：

adb forward tcp:6100 local:logd

请注意，除了停止 adb 服务器，adb 目前不提供移除重定向的方法。

上面这句话是官网抄来的，半天没有理解说的是什么。懂了似乎又没懂。懂了的可以跳过本段。这里翻译下：端口映射的规则一旦使用，没办法像删除路由那样删除映射规则。唯一的办法就是关掉adb服务。

停止 adb 服务器
如需停止 adb 服务器，请使用 adb kill-server 命令。然后，您可以通过发出其他任何 adb 命令来重启服务器。

0x03 模拟器访问本地（开发机）

如开篇所讲，本地PC的地址会被映射成10.0.2.2，用localhost或者127.0.0.1是访问不到的。在模拟器的浏览器访问试试。

0x04 tips

1. 想要进一步了解Andrioid 控制台操作命令的同学可以移步到官网【传送门】;
2. 10.0.2.2这个本地ip映射的机制至少在Android emulator2.0版本就存在了，大约是2009年，可能在1.0版本就在了。没错，很早就这样了。
3. 10.0.2.2曾经有一个从浏览器就能开起反弹shell的漏洞（CVE-2010-1807），有趣的是这本来是苹果safari的任意代码执行漏洞，在安卓也能用，配合这个ip：10.0.2.2就能从开发主机访问到模拟器的shell了。【传送门】
