如何判断GD32F303是否读保护了以及如何解除读保护

问题描述和分析：

GD32 MCU有时会出现无法烧录的情况，其中一个原因是mcu被读保护了，下面给出几种方法来判断是否被读保护了以及如何解除读保护。

解决方案：

如何判断MCU是否读保护以及如何解除读保护，有以下几种方法：

1. 通过GD Link Programmer

连上gdlink线，打开GD Link Programmer工具，界面如下



                                                                     图1

                                                                     图2

Target目录下点击Connet，会显示连接成功，并读出option bytes，如果都两个字节是A5 5A,表示没有读保护，如图1；如果是A5 5A之外的其他数据，例如BB 44,如图2，则表示已经读保护了。

GD Link Programmer工具可以解除读保护，

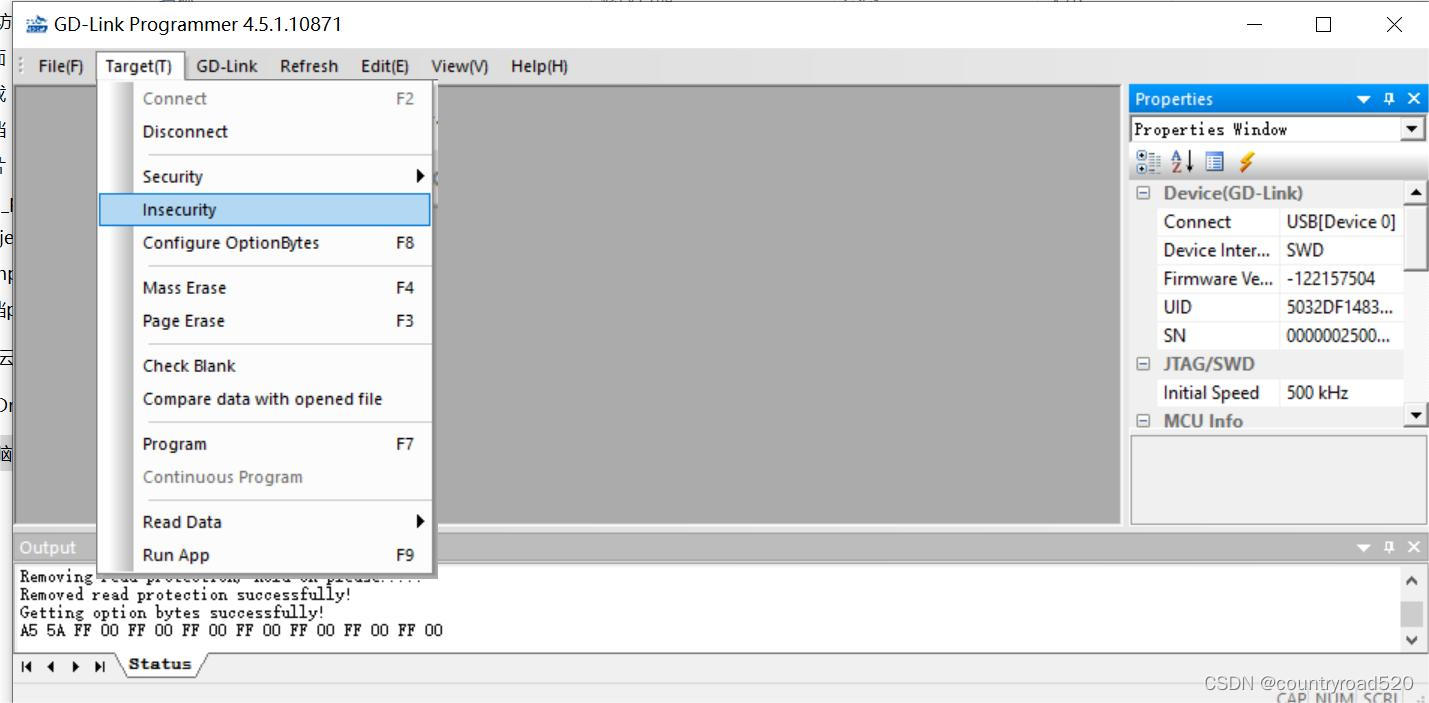

                                                                       图3

如图3，点击target->insecurity,就可以解除读保护。

也可以直接用GD Link Programmer工具来设置读保护：

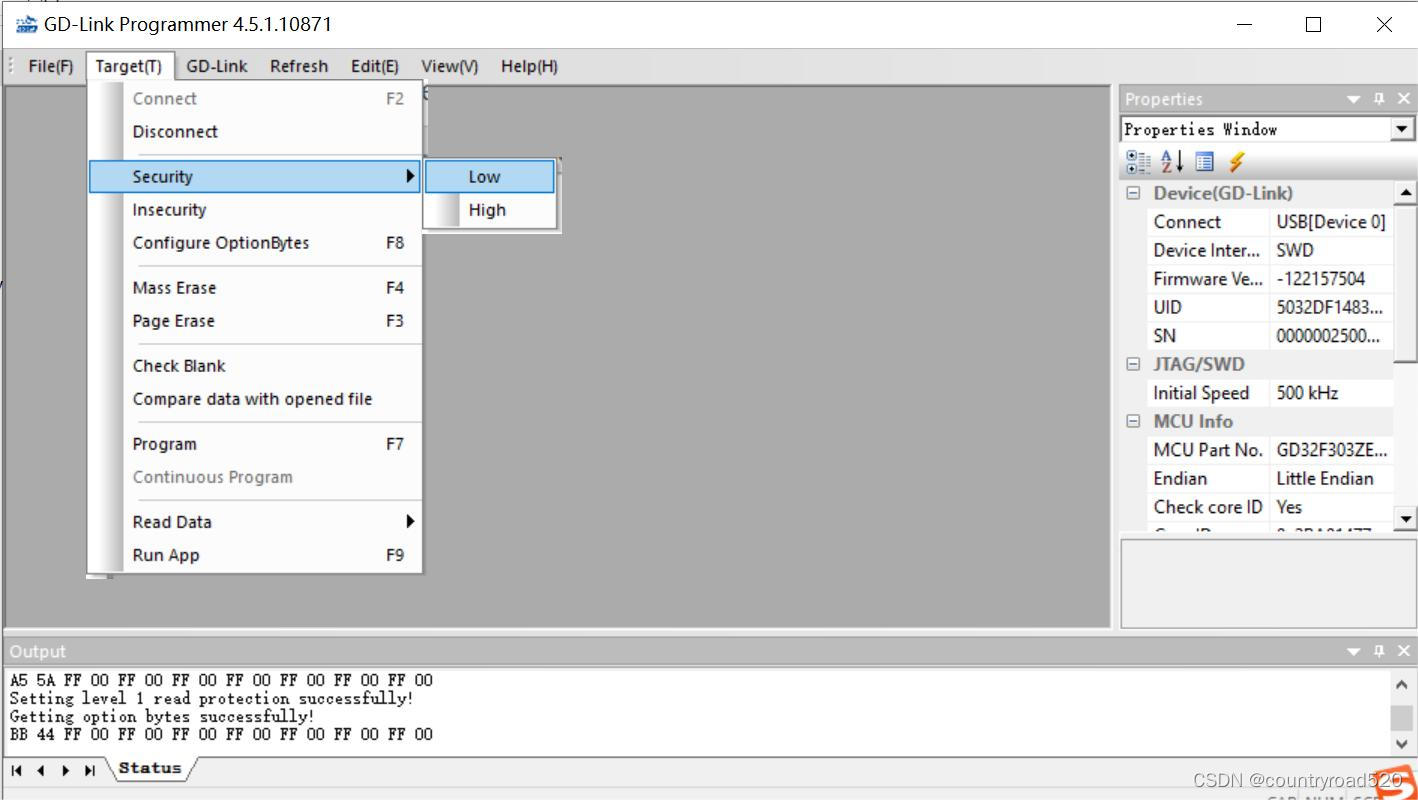

                                                                            图4

如图4，点击target->security,选择low，就可以设置为读保护

2、通过GD32 All-In-One Programmer

先将BOOT0拉高，BOOT1拉低，进入ISP模式，连上串口，打开GD32 All-In-One Programmer，界面如下：

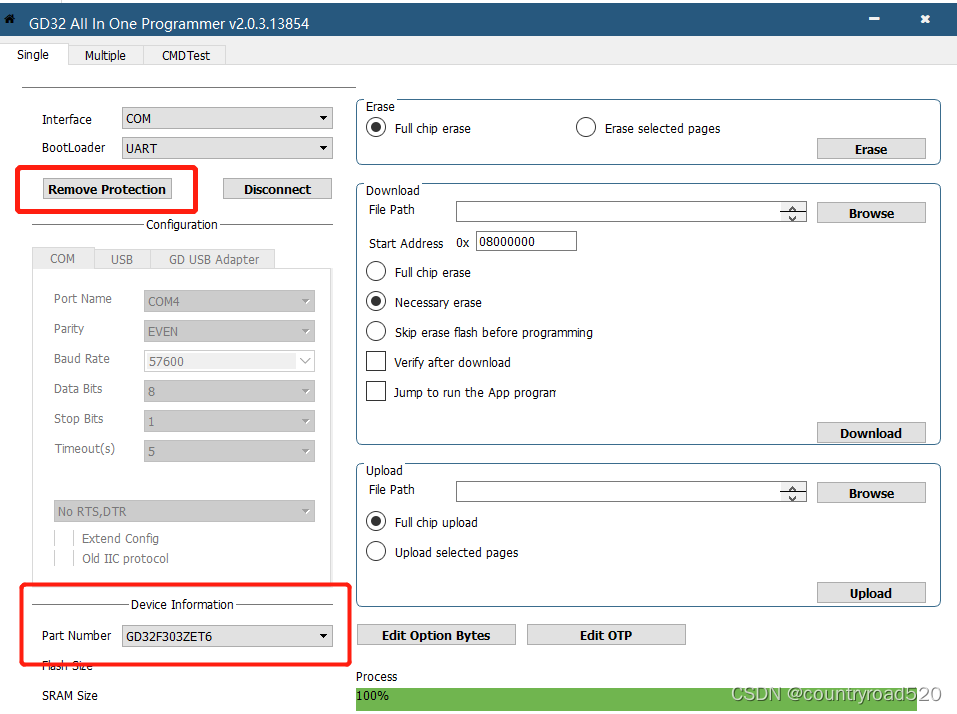

                                                                        图5

如图5，选择串口，点击connect。如果成功连接在device information处会显示芯片型号出来。

如果有读保护，则会出现remove protection按钮，如果没有读保护，则不会出现。

如果要解除读保护，点击remove protection按钮就可以了。

在没有读保护的情况下，如果要设置为读保护，可以直接通过工具修改选项字节：

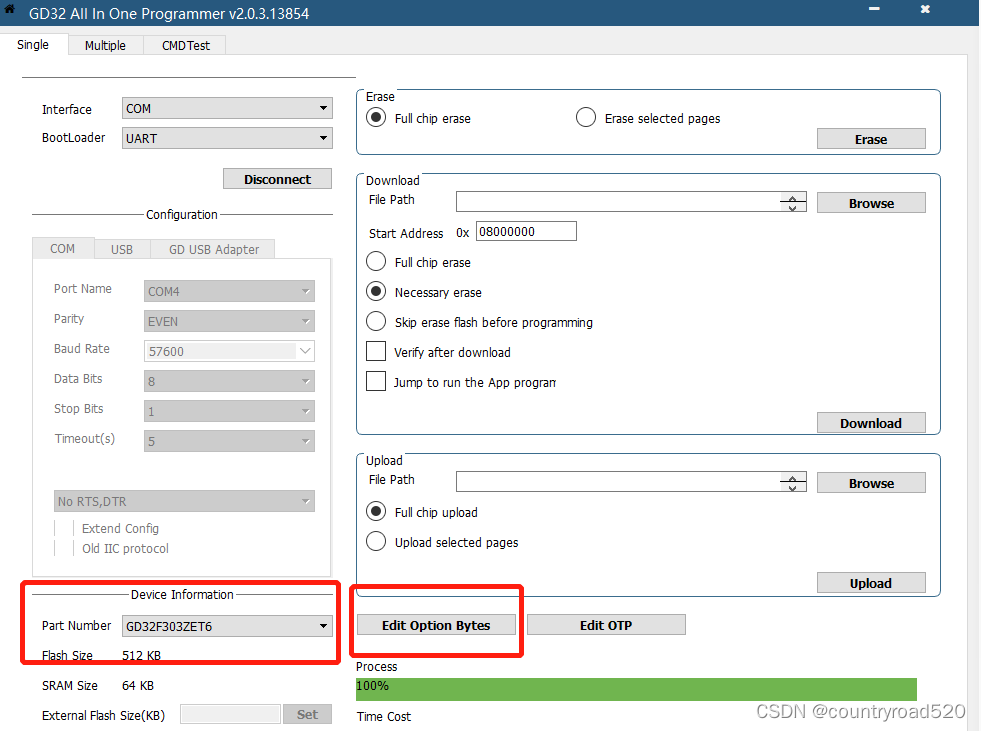

                                                         图6

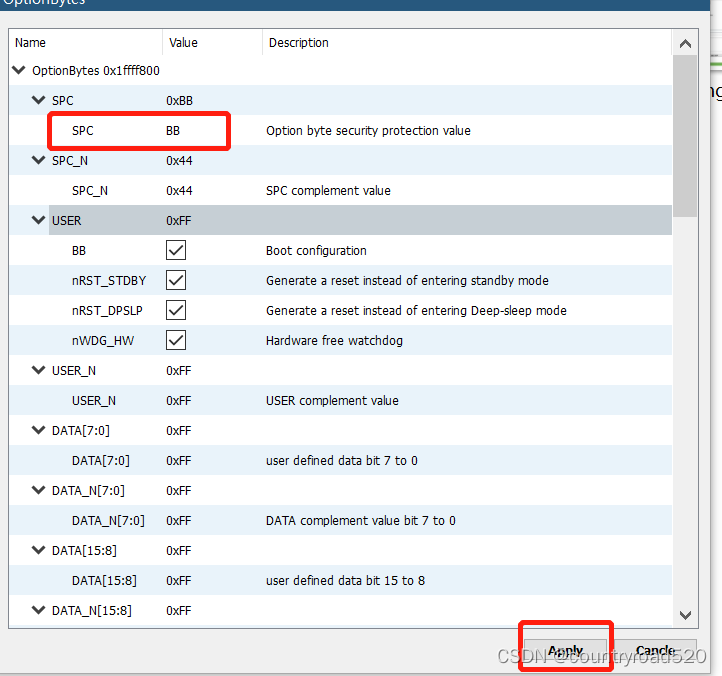

                                                         图7

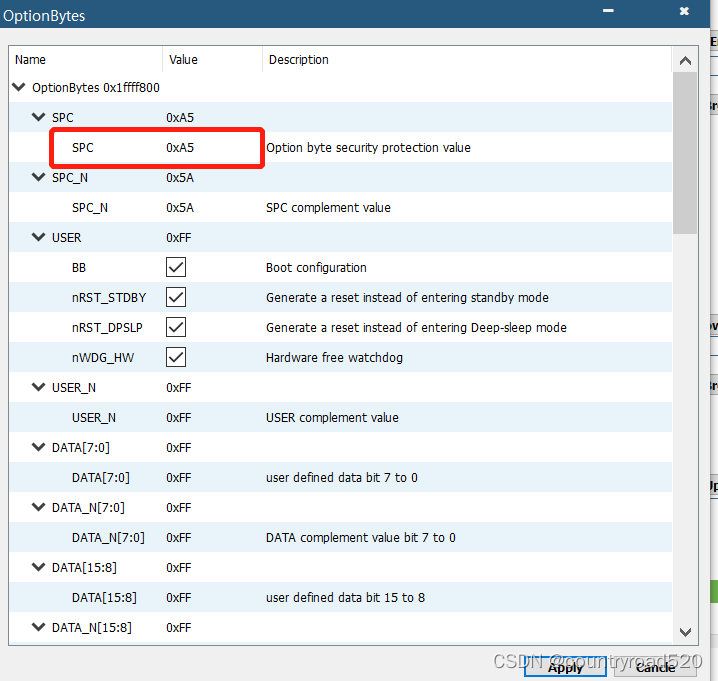

                                                         图8

如图6，点击edit optionbytes，弹出图7，没有读保护时SPC为0xA5,将A5改为任意其他值，再apply，如图8，就可以了。

3、通过jlink commander

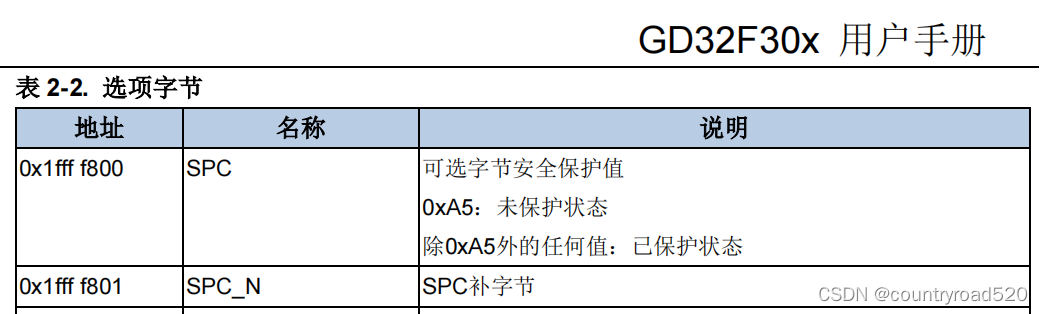

连上jlink，通过jlink commander读SPC的地址的值，不同系列mcu这个地址是不同的

                                                           图9

如果读出来是A5 5A 就没有保护，如果是A5 5A之外的值就是读保护了。

连上jlink，可以用批处理文件解除读保护，路径为：

10x_20x_30x读保护添加和去除\RemoveRDP，双击RemoveRDP.bat就可以解除读保护了

适用系列： GD32F30x系列等。
