管理系统数据流图的画法

实体，数据存储，文件，处理

问题一：不同层的数据流图有什么区别，画法上有什么不同？

问题二：既然按照实体，处理，文件，数据存储的方法，多个功能模块的怎么画？

问题三：要按照这样的方法画，怎么样才能画的好看？

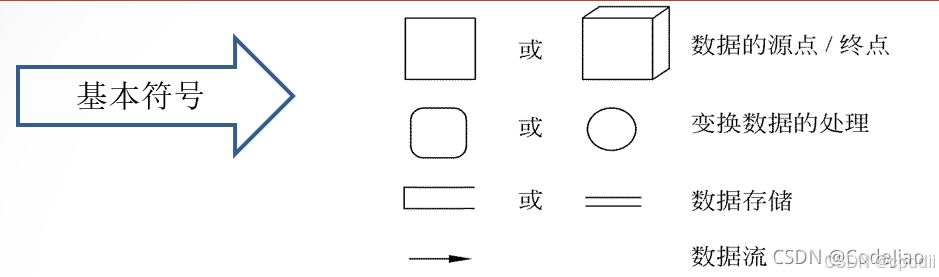

画法：实体（角色）一定是画方框，管理系统有一定是画椭圆圈，功能一定是画动作行为，包括接受处理，反馈等等，过程中产生的文件记录单，就画一栏顶分割文字半框作为数据存储。

区别：

        顶层数据流是信息建立的基础，是初始化的信息处理，是主要系统管理模块的信息处理的基准主体。

        而与分层数据流图的关系则是联系旁支的关系（并行关系），只有获得用户的登录注册和基础用户信息，管理系统的其他数据模块才能够有基础信息，通过管理员处理并加工数据，获得数据单，存储文件，为用户进行功能服务，并产生信息反馈。

        多个的画法：细分模块，模块少，只有两个的一起画就行了（如果画的下的话）模块多的，那就有关联的话一起，分为几个大模块，分多个多层的数据流图来画，这样的话层次清晰，关系明了，功能分化详细清楚。

        怎么样才能画的好看？

        那就看前期数据准备，和分层数据流图的思路对不对，功能模块太多的画不下没关系，看那些是并列关系，以及存在同类别操作过程处理的关系，注意角色对应功能模块的处理的数据流和文件存储形式（数据单，数据记录，数据文档...）,绘制数据流图的时候实体和处理的数据文件，标注放置框图的时候要对称紧凑，处理的过程管理，例如注册，反馈，申请，订单，数据单，消息等等，从实体到管理系统或过程处理系统，其中经过信息源处理提交信息得到处理的数据消息反馈，以及输出数据存储，保存文件。



软件工程 -- 数据流图的画法_数据流图怎么画-CSDN博客

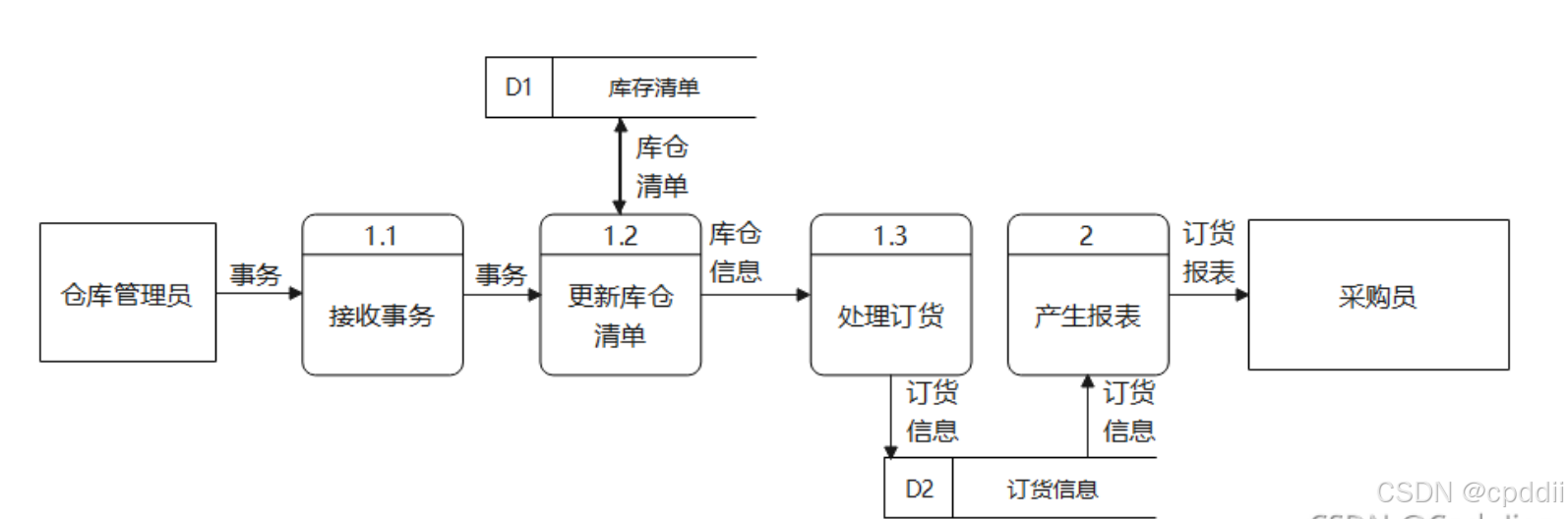

仓库存储管理系统

实体：仓库采购员，仓库管理员

数据存储：库存清单（库存管理），订货信息（订单采购）

处理数据流：仓库->接受事务->更新事务（更新库存）库存信息->处理订单->订单报表->采购
