单相电simulink傅里叶系数计算模块分析与Matlab代码实现

在逆变设计中经常会遇见傅里叶分析，尤其计算基波的傅里叶系数，这里值给出基波50Hz的算法，对于150Hz、250Hz等高次谐波算法相同。

根据直流为0的周期波形的傅里叶级数表达式f(t)=Σ(ai*sin(wit)+bi*cos(wit))

      当i=1时，即为基波，i=3时，为3次谐波。

基波的幅值、幅角算法如下框图实现(基波傅里叶系数计算)

傅里叶模块Fourier参数

锁相环傅里叶Fundamental(PLL-Driven)模块参数

傅里叶模块与锁相环傅里叶模块内部算法完全一样，只是输入和参数略有不同（一个固定参数，一个可变参数），这里讲解相环傅里叶模块。

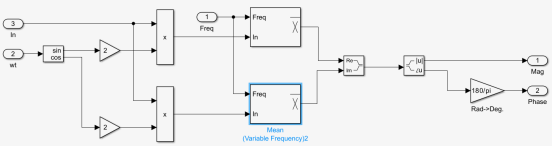

模块算法框图

In 为函数f(t)采用输入波形

wt为频率，可以是基波的 1、3、5、7、.... 的倍数，在PLL中wt是基频，这里是50Hz。

Freq 是频率，这里是 1/50 。

是一个周期内积分和，这个模块内部结构和算可以参考我的另一篇文章《Simulink 的单相锁相环PLL模块分析与Matlab代码实现》

是将两个数合称为复数（实部+虚部）

计算复数的模和幅角。

采用傅里叶分解方式计算基波（50Hz）的幅值和角度,算法原理如下：

根据傅里叶级数，任意周期波形可以用函数f(t)=Σ(a*sin(wit)+b*cos(wit))来表示，其中i=1,3,5,7,9...

f(t)*2*sin(w1t) = 2*Σ(a*sin(wit)*sin(w1t) + b*cos(wit)*sin(w1t))

f(t)*2*cos(w1t) = 2*Σ(a*sin(wit)*cos(w1t) + b*cos(wit)*cos(w1t))

      w1 是wi 中i=1 时的波形，即基波，PLL中为50Hz

此外对上式进行一个周期内积分（和），由于当 i = 3, 5, 7... 时，函数的积分（和）都为0  ，因此上式为：

f(t)*2*sin(w1t))

=2(a*sin(w1t)*sin(w1t)+b*cos(w1t)*sin(w1t))

=2(a*sin(w1t)^2+b*cos(w1t)*sin(w1t))

f(t)*2*cos(w1t) =

=2(a*sin(w1t)*cos(w1t)+b*cos(w1t)*cos(w1t))

=2(a*sin(w1t)*cos(w1t)+b*cos(w1t)^2)

=2(b*cos(w1t)^2+a*cos(w1t)*sin(w1t))

根据倍角公式

cos(a)^2=(1+cos(2a))/2, sin(a)^2=(1-cos(2a))/2, sin(2a)=2sin(a)*cos(b)

带入倍角公式

f(t)*2*sin(w1t)

=2(a*sin(w1t)^2 + b*cos(w1t)*sin(w1t))

=2(a*(1-cos(2w1t))/2 + b*cos(w1t)*sin(w1t))

=a*(1-cos(2w1t) + 2*b*cos(w1t)*sin(w1t)

=a - a*cos(2w1t) + 2*b*cos(w1t)*sin(w1t)

=a - a*cos(2w1t) + b*sin(2w1t)           ----------- (1)

f(t)*2*cos(w1t)

=2(b*(1+cos(2w1t))/2 + a*cos(w1t)*sin(w1t))

=b*(1+cos(2w1t)) + 2*a*cos(w1t)*sin(w1t)

=b + b*cos(2w1t) + 2*a*cos(w1t)*sin(w1t)

=b + b*cos(2w1t) + a*sin(2w1t)           ----------- (2)

表达式（1）（2）中cos(2w1t)、sin(2w1t) 周期T1的积分均为0，因此有

一个周期内求和 Σf(t)*2*sin(w1t) =  a

一个周期内求和 Σf(t)*2*cos(w1t) =  b

则 f(t)的模 = sqrt(a^2 + b^2) = sqrt((Σf(t)*2*sin(w1t))^2 + (Σf(t)*2*cos(w1t))^2)

也就是前面模块中的算法得到了模和角度

傅里叶系数算法Matlab代码

function [Mag,Phase] = Fundamental(Freq,wt,Vin)

Gain1_Gain = 2.0;

RadDeg_Gain = 180.0/pi;

Gain3_Gain = 2.0;

persistent in_1 in_2;

if isempty(in_1)

in_1 = struct('in_data',zeros(1,300), 'Integ4',0, 'Integ4_DSTATE',0, 'Integ4_SYSTEM_ENABLE',0, 'UnitDelay_DSTATE',0, 'UnitDelay1_DSTATE',0, 'Timing',0 );

in_2 = struct('in_data',zeros(1,300), 'Integ4',0, 'Integ4_DSTATE',0, 'Integ4_SYSTEM_ENABLE',0, 'UnitDelay_DSTATE',0, 'UnitDelay1_DSTATE',0, 'Timing',0 );

end

%/* MATLAB Function: '<S2>/MATLAB Function1' 处理正弦通道 */

[sin_Mean,in_1] = Mean_X( Vin * (Gain1_Gain * sin(wt)), Freq ,in_1);

%/* MATLAB Function: '<S3>/MATLAB Function1' 处理余弦通道 */

[cos_Mean,in_2] = Mean_X( Vin * (Gain3_Gain * cos(wt)), Freq ,in_2 );

%/* 计算幅值：通过正交分量的均方根 */

Mag = sqrt( sin_Mean*sin_Mean + cos_Mean*cos_Mean );

%Mag = rt_hypotd_snf(sin_Mean,cos_Mean);

%/* 计算相位：通过反正切，并转为角度制 */

Phase = 0;%RadDeg_Gain * rt_atan2d_snf( sin_Mean, cos_Mean );

end
