一、InnoDB 存储引擎

1、MySQL体系和InnoDB存储引擎

MySQL的体系结构是分层设计的，包括Server层和 Engin层。

1. 服务层(Server层)：处理连接、查询解析、优化、内置函数

2. 存储引擎层(Engin层)：负责数据存储/检索（可插拔）

Engin层 是可以拔插设计， 可以 选择不同的 存储引擎。

InnoDB 属于 Engin层 ，是默认的 存储引擎， 负责 "最终数据存储与管理"的核心组件。

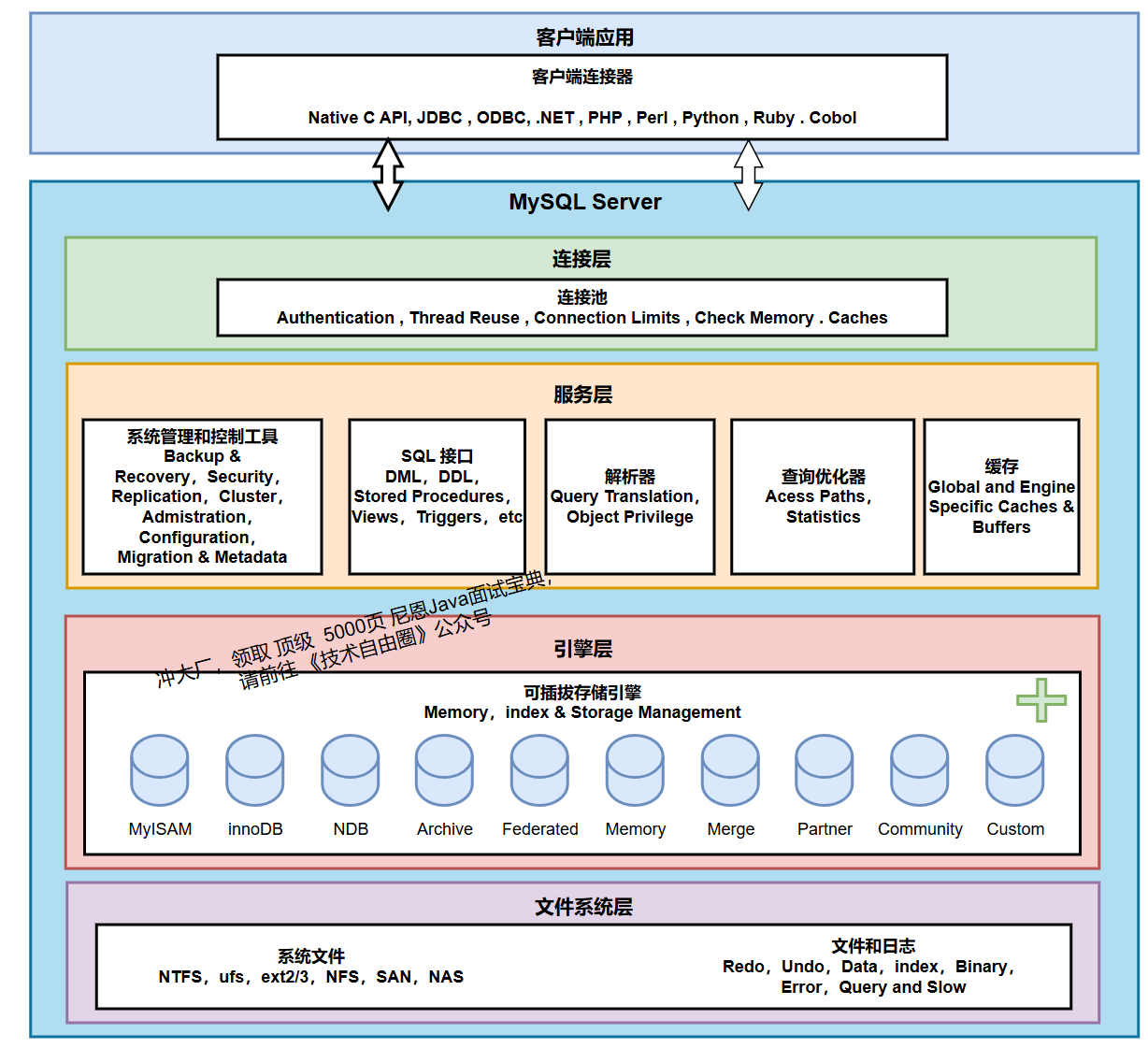

MySQL整体架构：

各层作用：

• 连接层：处理客户端接入（如TCP连接），验证密码，管理连接池。
• 服务层：负责SQL的解析、优化（比如选最优索引）、缓存，以及执行存储过程等。
• 存储引擎层：这是MySQL的"数据管家"，通过统一接口与服务层交互。InnoDB是其中功能最完善的（支持事务、行锁等），直接对接磁盘文件。
• 文件系统层：最终存储数据的物理文件（如.ibd数据文件、日志文件等）。

关键点：可拔插架构中，有一套规范的I/O操作接口，InnoDB通过标准接口嵌入MySQL，处理所有数据I/O操作

2、Inno DB总体架构

InnoDB 存储引擎目前也是应用最广泛的存储引擎。 从 MySQL 5.5 版本开始作为表的默认存储引擎。

InnoDB 存储引擎 最早由 Innobase Oy 公司开发（属第三方存储引擎）。

InnoDB 存储引擎 是第一个完整支持 ACID 事务的 MySQL 存储引擎，特点是行锁设计、支持 MVCC、支持外键、提供一致性非锁定读，非常适合 OLTP 场景的应用使用。

InnoDB 存储引擎架构包含内存结构和磁盘结构两大部分

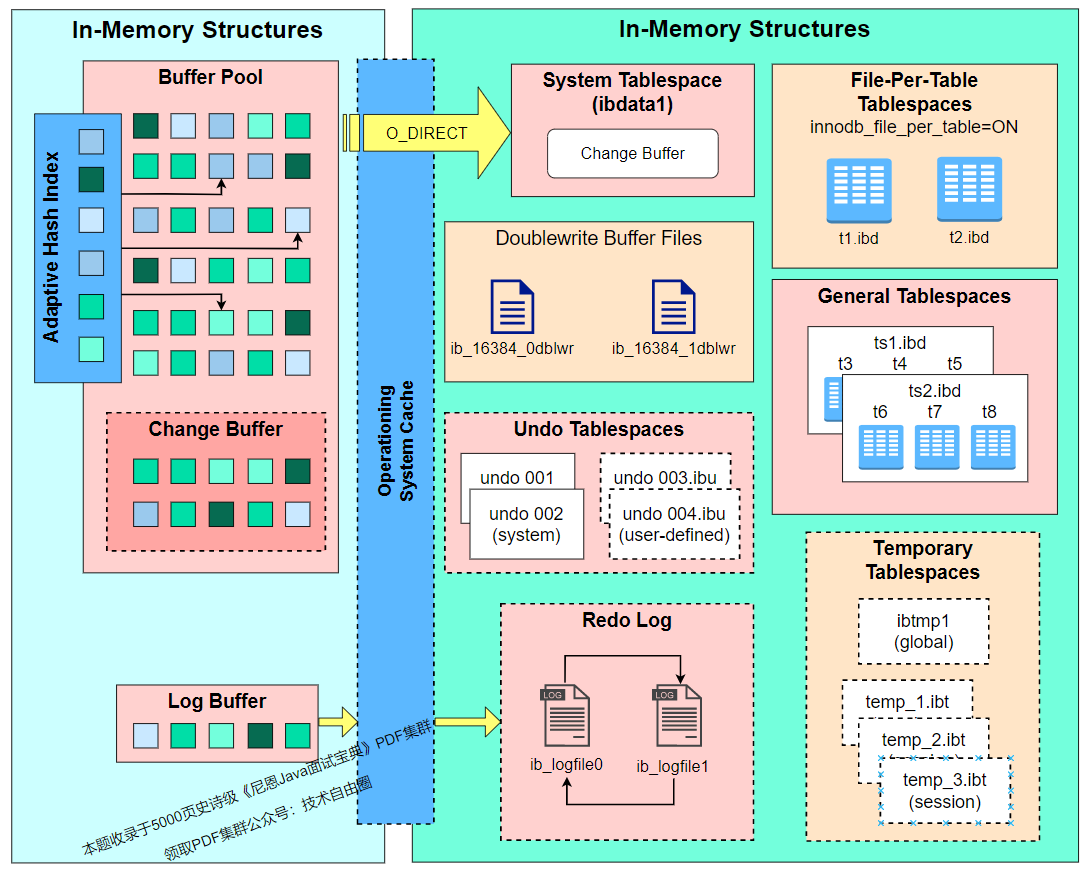

MySQL 8.0 版本，总体架构图如下：

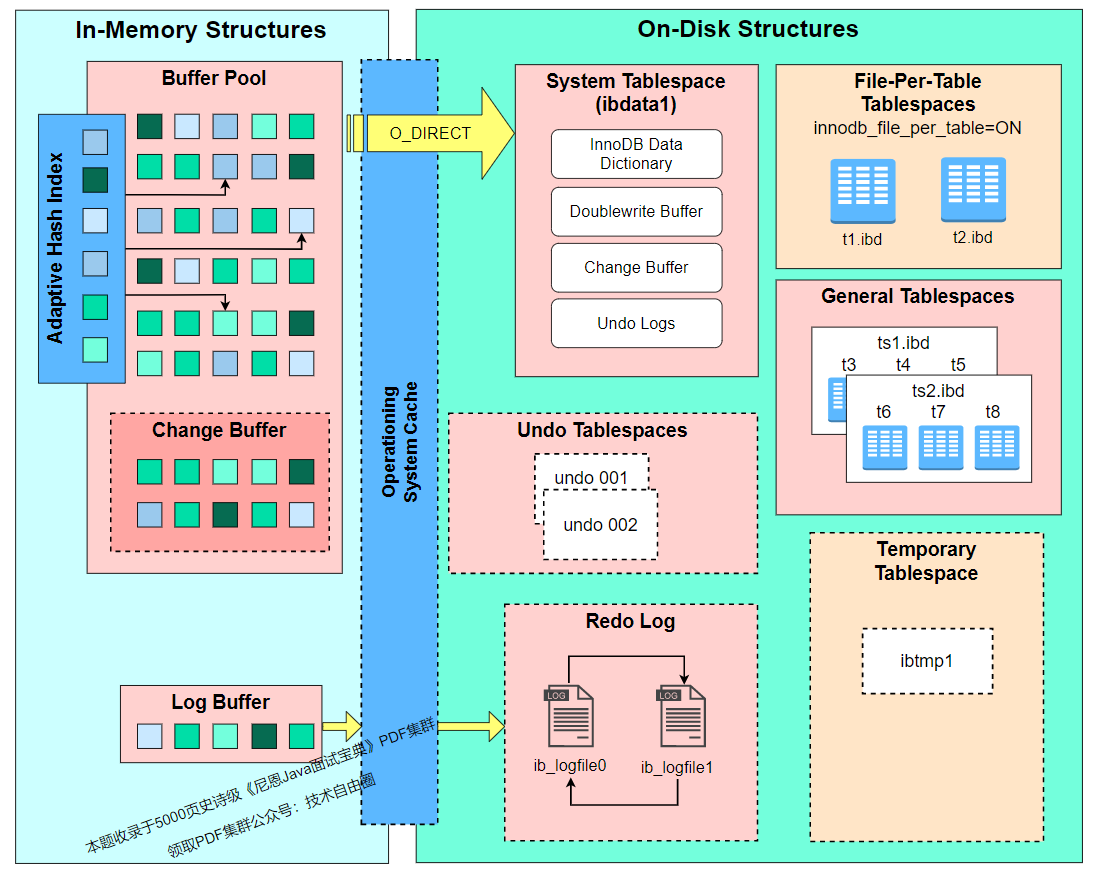

MySQL 5.5 版本，总体架构图如下：

3、Inno DB数据读写流程

关键步骤：

1）读路径：优先检查缓冲池，未命中时从.ibd(也就是各种表空间)加载

2）写路径：

• 先写redo log（顺序I/O）
• 异步写入数据文件（随机I/O）

SHOW ENGINE INNODB STATUS\G -- 查看刷脏进度

3）崩溃恢复：通过redo log重做未落盘操作

二、InnoDB内存架构

InnoDB的内存就像"高速缓存区"，减少磁盘IO，提升速度。

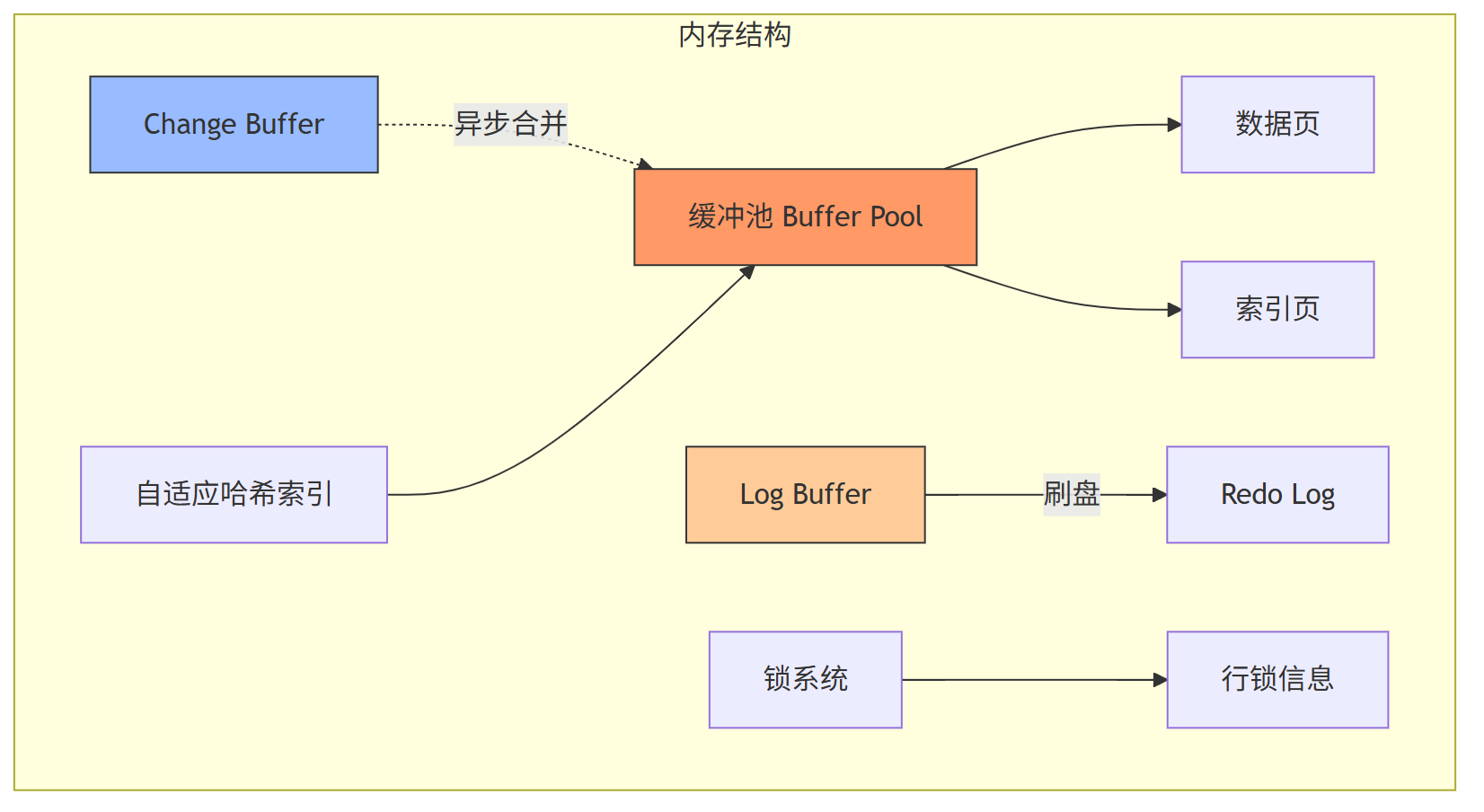

主要组件如下：

核心组件：

(1) Buffer Pool 数据热区枢纽：

预分配连续内存缓存数据页，通过LRU算法管理热数据，将随机I/O转为内存操作。

(2) Log Buffer 写操作高速通道：

暂存事务中的redo日志，innodb_flush_log_at_trx_commit控制刷盘策略，平衡性能与安全。

(3) Change Buffer 非聚簇索引加速器：

缓存非唯一索引的DML操作（INSERT/UPDATE/DELETE），后台异步合并到磁盘索引结构。

(4) 自适应哈希索引 智能路径优化器：

自动检测高频等值查询路径，在内存中构建哈希索引，突破B+树检索深度限制。

(5) undo 日志缓冲：

InnoDB 内存中临时存放 undo 日志的区域，用于事务回滚和多版本控制，最终会刷新到磁盘的 Undo 表空间。

2.1、Buffer Pool

2.1.1 什么是 Buffer Pool？

简单说，Buffer Pool 是 InnoDB 存储引擎里一块内存区域，专门用来缓存表数据和索引数据。

就像我们平时把常用的文件放在桌面方便拿取，MySQL 也会把频繁访问的数据存到 Buffer Pool 里，避免每次都去读写磁盘（磁盘速度比内存慢太多），以此提高查询效率。

它是 InnoDB 性能的“核心加速器”，大部分时候，我们查数据、改数据，都是和 Buffer Pool 打交道，而不是直接操作磁盘。

Buffer Pool缓存磁盘数据页（16KB/页）。

通过减少磁盘 I/O 提升性能，使用 LRU 算法 + 冷热分离管理数据页。

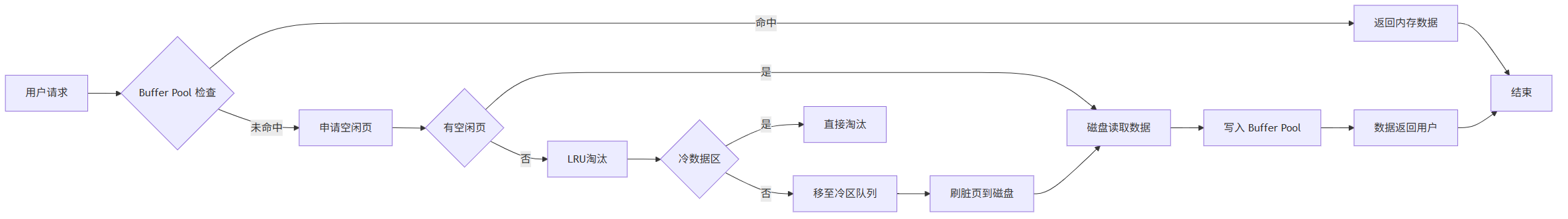

2.1.2 数据读取流程

SELECT * FROM table WHERE id=1; -- 直接返回内存数据

关键步骤说明：
