本文介绍了如何使用ENSP模拟器搭建网络拓扑，配置Cloud参数以模拟连接外网。步骤包括配置UDP参数、绑定主机与Cloud，设置端口映射，并强调虚拟终端的MAC地址需与主机一致以及DNS的配置，最后通过测试验证了路由器网关和外网的正常通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

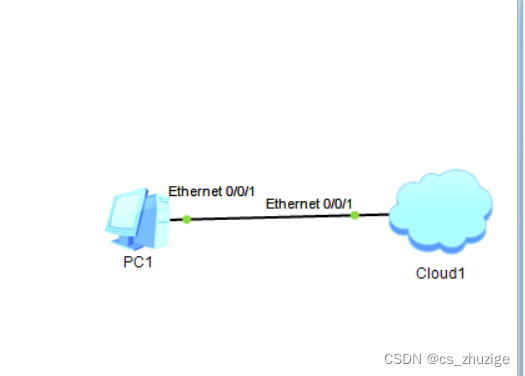

一、搭建网络拓扑图

二、配置cloud参数

1、先配置UDP参数

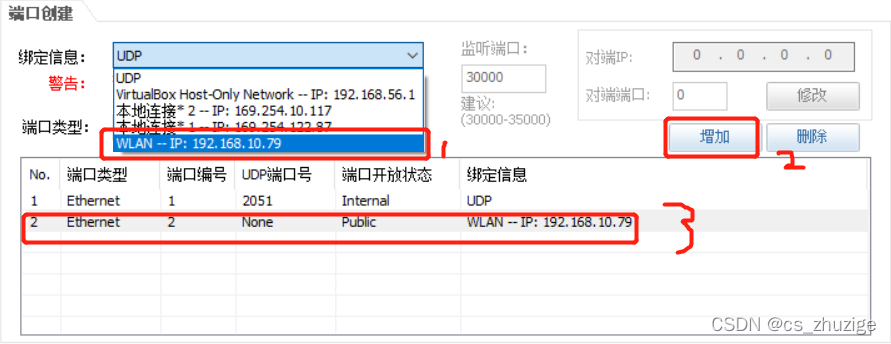

2、绑定实际主机与cloud

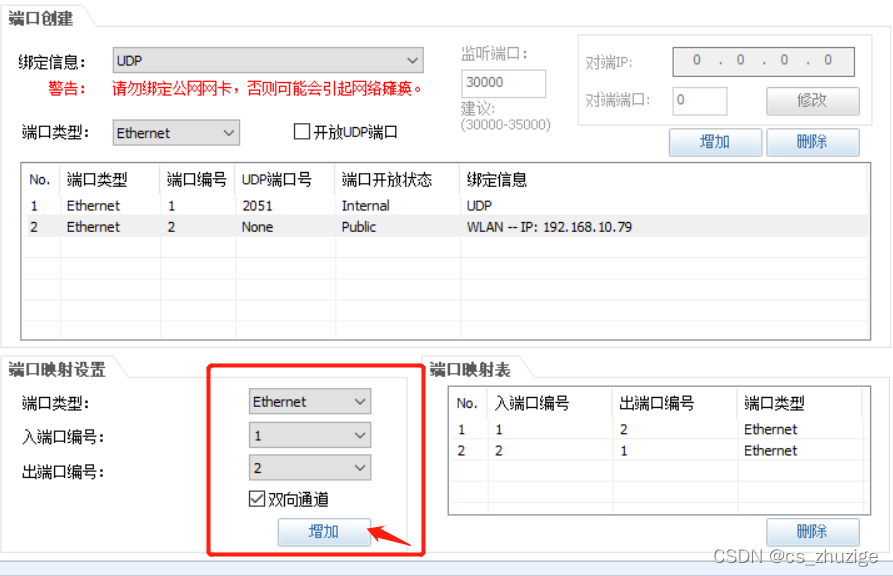

3、 绑定好后勾选端口映射，端口1表示虚拟设备入口。端口2实际物理机网口

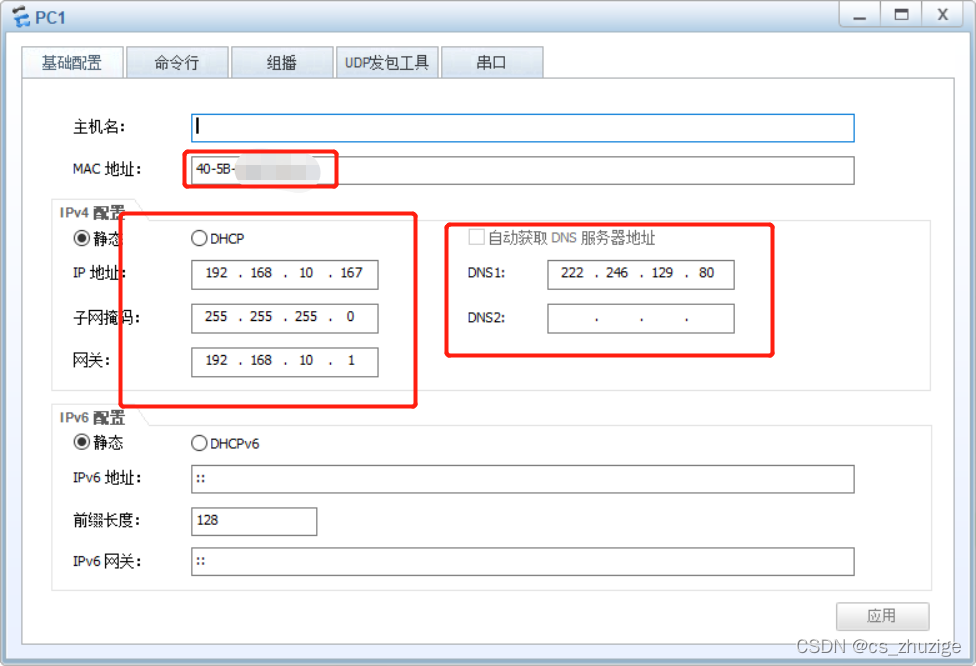

三、虚拟终端配置

   最重要的注意情况来了，PC1的MAC地址一定要与电脑的的MAC地址一致。不然无法外网连接，另外DNS也需要设置，也可以设置114.114.114.114.

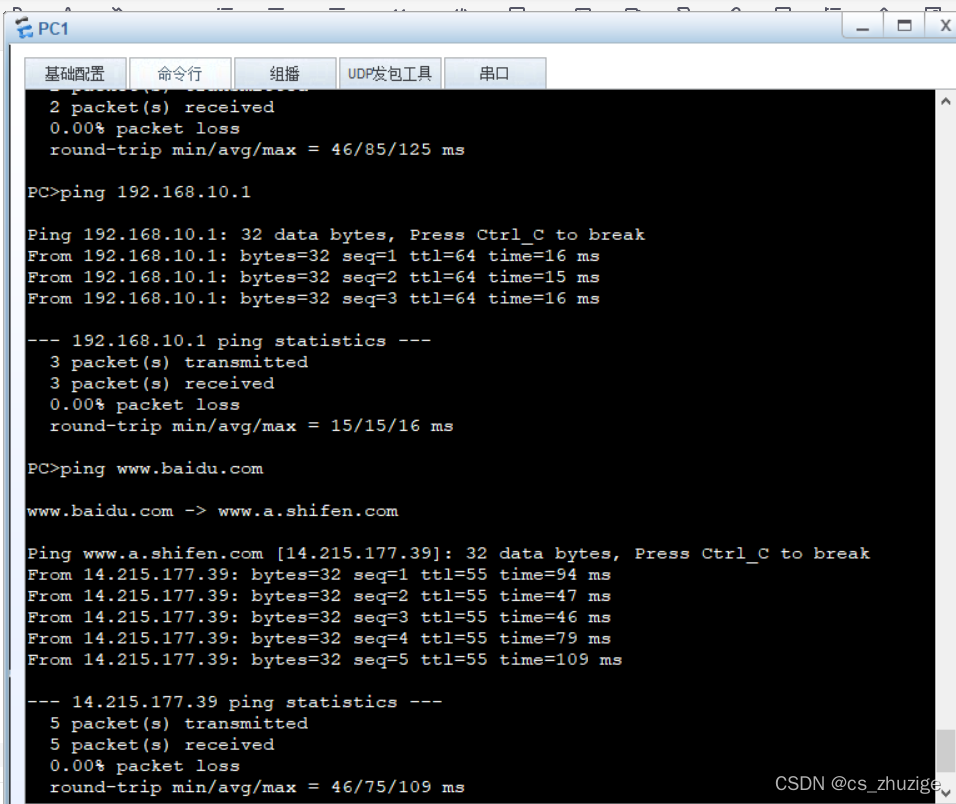

 四、设置好后进行测试

路由器网关和外网均能正常互通OK
