生成树协议（Spanning Tree Protocol，STP）

是一种工作在OSI网络模型中的第二层(数据链路层)的通信协议，基本应用是防止交换机冗余链路产生的环路.用于确保以太网中无环路的逻辑拓扑结构.从而避免了广播风暴,大量占用交换机的资源。

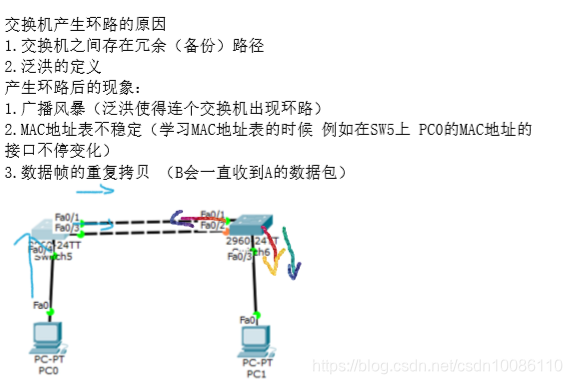

产生原因：
交换机之间存在冗余（备份）路径，以及交换机的泛洪机制，导致交换机之间产生二层交换环路。

造成影响：
1.广播风暴
2.MAC地址表不稳定
3.数据帧的重复拷贝

造成影响名词解释：什么是广播风暴、什么是MAC地址表不稳定和数据帧的重复拷贝

解决方案：逻辑性阻塞某个接口.

所以就产生了STP协议。

工作过程

生成树协议工作过程:
STP通过协商阻断一些交换机端口，以确保网络中所有目的地之间只有一条逻辑路径，构建一棵没有环路的转发树。当一个端口阻止流量进入或离开时，该端口便视为处于阻塞状态。不过 STP 用来防止环路的网桥协议数据单元 (BPDU) 帧仍可继续通行。

网桥协议数据单元（BPDU）

在STP中发送的比较信息为BPDU
BPDU分为两种：
配置BPDU：config-BPDU
周期2s；用来进行生成树计算和维护生成树拓扑的报文；
拓扑变更BPDU：TCN-BPDU.

TC BPDU----①TCN BPDU  ②TC BPDU ③TCA BPDU

TCN BPDU：拓扑变更告知包，只能从RP发出，不一定所有的交换机都有该数据包
TC BPDU：拓扑变更包，当根桥收到TCN BPDU后，会从DP指定端口发出TC BPDU包，所有的设备都会收到该数据包，收到TC BPDU数据包的设备会将MAC地址的老化时间从300s设置为15s。
TCA BPDU：拓扑变更确认包，当收到TCN BPDU的交换机会向发送者发送TCA BPDU报文，作为回复。

拓扑变更时的流程（重点）

正常情况下，交换机只会从它的RP根端口每2s接收到configuration BPDU包，但不会主动发送configuration BPDU给root bridge 根桥的。

    发生拓扑变化时，

①当交换机检测到拓扑发生变化了，它就会发送TCN BPDU包给root bridge，切记：TCN是通过root port向root bridge方向发出的。

②当交换机从它的指定端口DP接收到TCN类的BPDU，它必须为其做转发，也是从它的RP发出，同时，它必须做出回复，从它的DP向发送者发送TCA BPDU作为回复。
注：这里是正常的configuration BPDU包.它的TCA位被置1,表明是要给TCN以回复的,但它跟TCN不是一类型的包.

③当TCN到达root bridge后，root bridge也要做出回应，会发出一种正常的BPDU包，包内的TC字段
