啦啦啦啦啦，富贵同学又开始开坑了，出了个免费的专栏，主要给大家从0基础开始用springBoot集成第三方的插件或者功能，如果这篇专栏能帮到你，一定不要忘了点一个赞哦！！欢迎大家收藏分享

在这里插入图片描述
如果没有看过富贵同学的第一篇请移步到这个地址查看SpringBoot集成Activiti（一）
第一步，取消yml的配置，因为我们需要创建一个流程
在这里插入图片描述
leave.bpmn文件感谢(https://gitee.com/shenzhanwang/Spring-activiti)提供的流程文件

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="leave" name="My process" isExecutable="true">
    <userTask id="deptleaderaudit" name="部门领导审批" activiti:assignee="${deptleader}" activiti:candidateGroups="部门经理"></userTask>
    <exclusiveGateway id="exclusivegateway1" name="Exclusive Gateway"></exclusiveGateway>
    <userTask id="hraudit" name="人事审批" activiti:assignee="${hr}" activiti:candidateGroups="人事"></userTask>
    <sequenceFlow id="flow3" name="同意" sourceRef="exclusivegateway1" targetRef="hraudit">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${deptleaderapprove=='true'}]]></conditionExpression>
    </sequenceFlow>
    <userTask id="modifyapply" name="调整申请" activiti:assignee="${applyuserid}"></userTask>
    <sequenceFlow id="flow4" name="拒绝" sourceRef="exclusivegateway1" targetRef="modifyapply">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${deptleaderapprove=='false'}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow6" sourceRef="deptleaderaudit" targetRef="exclusivegateway1"></sequenceFlow>
    <exclusiveGateway id="exclusivegateway2" name="Exclusive Gateway"></exclusiveGateway>
    <sequenceFlow id="flow7" sourceRef="modifyapply" targetRef="exclusivegateway2"></sequenceFlow>
    <sequenceFlow id="flow8" name="重新申请" sourceRef="exclusivegateway2" targetRef="deptleaderaudit">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${reapply=='true'}]]></conditionExpression>
    </sequenceFlow>
    <endEvent id="endevent1" name="End"></endEvent>
    <sequenceFlow id="flow9" name="结束流程" sourceRef="exclusivegateway2" targetRef="endevent1">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${reapply=='false'}]]></conditionExpression>
    </sequenceFlow>
    <exclusiveGateway id="exclusivegateway3" name="Exclusive Gateway"></exclusiveGateway>
    <sequenceFlow id="flow10" sourceRef="hraudit" targetRef="exclusivegateway3"></sequenceFlow>
    <sequenceFlow id="flow11" name="拒绝" sourceRef="exclusivegateway3" targetRef="modifyapply">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${hrapprove=='false'}]]></conditionExpression>
    </sequenceFlow>
    <userTask id="reportback" name="销假" activiti:assignee="${applyuserid}"></userTask>
    <sequenceFlow id="flow12" name="同意" sourceRef="exclusivegateway3" targetRef="reportback">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${hrapprove=='true'}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="flow13" sourceRef="reportback" targetRef="endevent1"></sequenceFlow>
    <startEvent id="startevent1" name="Start" activiti:initiator="${applyuserid}"></startEvent>
    <sequenceFlow id="flow14" sourceRef="startevent1" targetRef="deptleaderaudit"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_leave">
    <bpmndi:BPMNPlane bpmnElement="leave" id="BPMNPlane_leave">
      <bpmndi:BPMNShape bpmnElement="deptleaderaudit" id="BPMNShape_deptleaderaudit">
        <omgdc:Bounds height="55.0" width="105.0" x="250.0" y="220.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="exclusivegateway1" id="BPMNShape_exclusivegateway1">
        <omgdc:Bounds height="40.0" width="40.0" x="535.0" y="227.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="hraudit" id="BPMNShape_hraudit">
        <omgdc:Bounds height="55.0" width="105.0" x="620.0" y="220.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="modifyapply" id="BPMNShape_modifyapply">
        <omgdc:Bounds height="55.0" width="105.0" x="503.0" y="310.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="exclusivegateway2" id="BPMNShape_exclusivegateway2">
        <omgdc:Bounds height="40.0" width="40.0" x="535.0" y="410.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="890.0" y="413.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="exclusivegateway3" id="BPMNShape_exclusivegateway3">
        <omgdc:Bounds height="40.0" width="40.0" x="770.0" y="228.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="reportback" id="BPMNShape_reportback">
        <omgdc:Bounds height="55.0" width="105.0" x="855.0" y="221.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="140.0" y="230.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow3" id="BPMNEdge_flow3">
        <omgdi:waypoint x="575.0" y="247.0"></omgdi:waypoint>
        <omgdi:waypoint x="620.0" y="247.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="24.0" x="575.0" y="247.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow4" id="BPMNEdge_flow4">
        <omgdi:waypoint x="555.0" y="267.0"></omgdi:waypoint>
        <omgdi:waypoint x="555.0" y="310.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="24.0" x="555.0" y="267.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow6" id="BPMNEdge_flow6">
        <omgdi:waypoint x="355.0" y="247.0"></omgdi:waypoint>
        <omgdi:waypoint x="535.0" y="247.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow7" id="BPMNEdge_flow7">
        <omgdi:waypoint x="555.0" y="365.0"></omgdi:waypoint>
        <omgdi:waypoint x="555.0" y="410.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow8" id="BPMNEdge_flow8">
        <omgdi:waypoint x="535.0" y="430.0"></omgdi:waypoint>
        <omgdi:waypoint x="302.0" y="429.0"></omgdi:waypoint>
        <omgdi:waypoint x="302.0" y="275.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="48.0" x="361.0" y="438.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow9" id="BPMNEdge_flow9">
        <omgdi:waypoint x="575.0" y="430.0"></omgdi:waypoint>
        <omgdi:waypoint x="890.0" y="430.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="48.0" x="659.0" y="437.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow10" id="BPMNEdge_flow10">
        <omgdi:waypoint x="725.0" y="247.0"></omgdi:waypoint>
        <omgdi:waypoint x="770.0" y="248.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow11" id="BPMNEdge_flow11">
        <omgdi:waypoint x="790.0" y="268.0"></omgdi:waypoint>
        <omgdi:waypoint x="789.0" y="337.0"></omgdi:waypoint>
        <omgdi:waypoint x="608.0" y="337.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="24.0" x="672.0" y="319.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow12" id="BPMNEdge_flow12">
        <omgdi:waypoint x="810.0" y="248.0"></omgdi:waypoint>
        <omgdi:waypoint x="855.0" y="248.0"></omgdi:waypoint>
        <bpmndi:BPMNLabel>
          <omgdc:Bounds height="48.0" width="24.0" x="810.0" y="248.0"></omgdc:Bounds>
        </bpmndi:BPMNLabel>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow13" id="BPMNEdge_flow13">
        <omgdi:waypoint x="907.0" y="276.0"></omgdi:waypoint>
        <omgdi:waypoint x="907.0" y="413.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow14" id="BPMNEdge_flow14">
        <omgdi:waypoint x="175.0" y="247.0"></omgdi:waypoint>
        <omgdi:waypoint x="250.0" y="247.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

这是一个简单的请假申请流程
放入指定的文件夹中之后，我们重新启动启动类
第二步，查看我们的数据表

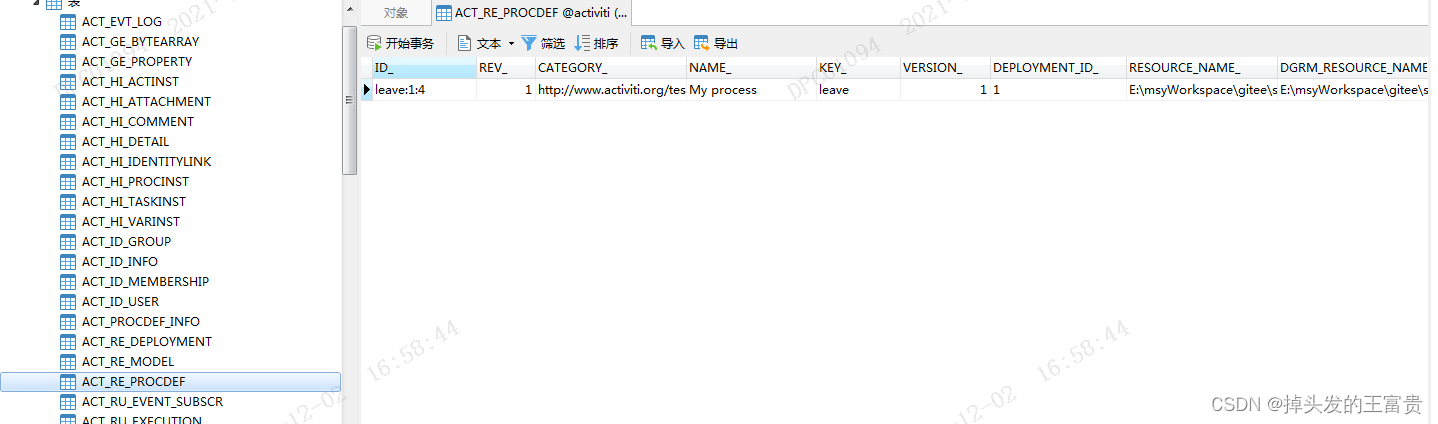

ACT_RE_PROCDEF中可以查看到我们的流程
在这里插入图片描述
至此之后我们的流程就创建完成了，现在来我们的api操作
第三步，由于我们要跟我们的业务连接到一起，所以我们创建一个请假表

CREATE TABLE `leave` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `process_instance_id` varchar(45) DEFAULT NULL COMMENT '流程表id',
  `user_id` varchar(20) DEFAULT NULL COMMENT '用户id',
  `start_time` varchar(45) DEFAULT NULL COMMENT '开始时间',
  `end_time` varchar(45) DEFAULT NULL COMMENT '结束时间',
  `leave_type` varchar(45) DEFAULT NULL COMMENT '请假类型',
  `reason` varchar(400) DEFAULT NULL COMMENT '请假原因',
  `apply_time` datetime DEFAULT NULL COMMENT '通过时间',
  `reality_start_time` varchar(45) DEFAULT NULL COMMENT '请假开始时间',
  `reality_end_time` varchar(45) DEFAULT NULL COMMENT '请假结束时间',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=27 DEFAULT CHARSET=utf8 ROW_FORMAT=DYNAMIC COMMENT='请假表';

在这里插入图片描述
第四步，集成底层框架

对了，我们没有数据库框架，这里我们使用mybatisPlusPro来作为底层框架
第五步，创建controller等类

import com.wangfugui.activiti.dao.LeaveDO;
import com.wangfugui.activiti.service.LeaveService;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

/**
 * @author MaSiyi
 * @version 1.0.0 2021/12/2
 * @since JDK 1.8.0
 */
@RestController
@RequestMapping("/leave")
public class LeaveController extends BaseController<LeaveService, LeaveDO>{


}

import com.baomidou.mybatisplus.extension.service.IService;
import com.wangfugui.activiti.dao.LeaveDO;

/**
 * @author MaSiyi
 * @version 1.0.0 2021/12/2
 * @since JDK 1.8.0
 */
public interface LeaveService extends IService<LeaveDO> {
}


import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.wangfugui.activiti.dao.LeaveDO;
import com.wangfugui.activiti.dao.mapper.LeaveMapper;
import com.wangfugui.activiti.service.LeaveService;
import org.springframework.stereotype.Service;

/**
 * @author MaSiyi
 * @version 1.0.0 2021/12/2
 * @since JDK 1.8.0
 */
@Service
public class LeaveServiceImpl extends ServiceImpl<LeaveMapper, LeaveDO> implements LeaveService {

}

好了，就是这么的简单，完整代码请移至SpringBoot+Activiti 查看
在这里插入图片描述
