在Dell R730 服务器上安装CentOS7以及cadence套件

前言

以下所介绍内容禁止用于商业用途，仅供个人学术用途。

本文主要介绍如何在Dell R730服务器上安装CentOS7操作系统以及如何在CentOS7上安装cadence套件。

准备CentOS7启动盘

1.CentOS官网下载

1. centOS官网链接: https://www.centos.org/.
2. 我选择的版本为：CentOS-7-x86_64-Everything-2009.iso

2.制作u盘启动盘

1. 采用UltraISO制作CentOS启动盘。
2. UltraISO官网下载链接：https://cn.ultraiso.net/xiazai.html.
   选择免费版安装即可。
3. 打开UltraISO，文件->打开 下载好的ISO文件.

4. 启动->写入硬盘映像，在弹出窗口中选择好需要写入的驱动器名称，格式化之后选择写入，等待进程结束，便制作完成CentOS7 启动盘制作。
5. 注意u盘需要格式化为FAT32格式。

BIOS启动

1. 将制作好的U盘接入服务器USB接口。
2. 由于采用是Dell服务器，与普通PC不同，无需按任何键，便可以在开机过程进入系统设置。
3. 在系统设置中更改启动顺序，更改为U盘为第一启动项，点击确认即可。

CentOS7系统安装

1. 在第一个界面中将语言选择为English，以免显示中出现乱码。
2. SOFTWARE SELECTION中选择GNOME Desktop，全选右侧所有工具。
3. INSTALLATION DESTINAITON中选择本地硬盘，不要选择U盘。Other Storage Options中Partitioning选择“I will configure partitioning”进入手动分区。
4. 分区方案先提供几个链接仅供参考：https://blog.csdn.net/sinat_29384657/article/details/51152954?ivk_sa=1024320u，
   链接: https://blog.csdn.net/sirchenhua/article/details/87861709.
   在删除了先前系统的分区之后，开始新建分区，首选选择采用LVM模式。

系统分区	分区大小
/boot	500MiB
/	100GiB
BIOS Boot	2048KiB
swap	16GiB
/home	400GiB
/eda	200GiB
/data	3006GiB
剩余	3077.97MiB

5. 完成手动分区之后即可开始安装系统，可在网络中提前配置好网络。

CentOS7系统准备

添加超级用户

参考链接：https://blog.csdn.net/Ivan804638781/article/details/111588588
也可以在图形化界面中直接修改sudoers文件。

安装vncserver

1. 参考链接：https://blog.csdn.net/hqy860822/article/details/83749962
2. 大致流程可按上述文中操作，但是其中添加vncserver 用户的方法中的文件vncserver@.service已发生改变，只需要按照vncserver@.service备注部分所提到的办法进行修改和操作即可。
   几个常用命令展示如下

systemctl daemon-reload

systemctl enable vncserver@:xx.service

systemctl start vncserver@:xx.service

systemctl restart vncserver@:xx.service

3. 如果出现分辨率问题，可以修改/home/用户名/.vnc/config中的geometry参数。再重启vncserver即可。
4. 如显示VNC 端口被占用的情况，可以输入 ps -ef | grep “vnc” 查询所有关于vncserver的进程，然后输入指令 kill 进程号即可解除该端口的限制。

防火墙

1. 参考链接: https://zhidao.baidu.com/question/650468069520595005.html.
   常用命令：

systemctl status firewalld.service

systemctl enable firewalld.service

systemctl disable firewalld.service

systemctl start firewalld.service

systemctl stop firewalld.service

2. 建议在配置完成服务器之后打开防火墙
3. 防火墙端口打开：https://www.linuxidc.com/Linux/2019-06/159104.htm
   常用命令：

firewall-cmd  --add-port=59xx/tcp --permanent

firewall-cmd --list-port

限制普通用户关闭系统

1. 参考链接：http://blog.sina.com.cn/s/blog_541da7280102w9yl.html
2. 在 /etc/polkit-1/rules.d/ 中创建一个文件 55-inhibit-shutdown.rules
   然后编辑这个文件，加入以下内容：

polkit.addRule(function(action, subject) {
    if ((action.id == "org.freedesktop.consolekit.system.stop" || action.id == "org.freedesktop.consolekit.system.restart") && subject.isInGroup("admin")) {
       return polkit.Result.YES;
    }
    else {
       return polkit.Result.NO;
    }
});

3. 退出后重新登陆即生效。
4. 限制普通用户网络设置：将network修改为普通用户无法访问

系统优化

参考链接：https://blog.csdn.net/YJREGD/article/details/107517464

用户创建流程

1. 在终端中输入命令，以创建用户。

useradd -d /home/用户名 -m 用户名
passwd 用户名

2. 设置vnc
   在路径 /etc/systemd/system 中找到已有的vncserver@:xx.service文件复制并重命名为新的端口号，如vncserver@:22.service。并打开文件，修改其中代码用户名为新用户名。如果没有在该路径下找到该文件，可以从/lib/systemd/system中找到vncserver@.service文件，并拷贝到 /etc/systemd/system中，并按照以上过程操作。

# Clean any existing files in /tmp/.X11-unix environment
ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/usr/bin/vncserver_wrapper 用户名 %i
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

3. 通过xshell进入新用户账号。在新用户账号下输入以下命令：

vncpasswd

su

systemctl daemon-reload

systemctl enable vncserver@:xx.service

systemctl start vncserver@:xx.service

su 用户名 //退出root权限

4. 打开防火墙

firewall-cmd  --add-port=59xx/tcp --permanent

firewall-cmd --reload

firewall-cmd --list-port

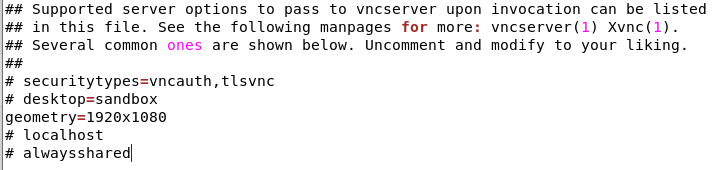

5. 此时应该可以进入vnc界面，进入/home/用户名/.vnc/config，修改图形参数：

## Supported server options to pass to vncserver upon invocation can be listed
## in this file. See the following manpages for more: vncserver(1) Xvnc(1).
## Several common ones are shown below. Uncomment and modify to your liking.
##
# securitytypes=vncauth,tlsvnc
# desktop=sandbox
geometry=1920x1080 // 此处
# localhost
# alwaysshared

6. 重启vnc

systemctl restart vncserver@:xx.service

7. 修改用户文件夹权限

chown 用户名 -R 文件夹名

Cadence套件安装

1. 参考链接1：https://blog.csdn.net/weixin_44206296/article/details/107322593

2. 补充说明在安装包时，需要补充安装xterm，否则无法完成config。

yum install -y xterm

3. 由于原文给的为.cshrc，需要转为csh才能导入http://blog.sina.cn/dpool/blog/s/blog_789b21400102z8ok.html，此处补充.bashrc文件

export CADHOME=/eda/cadence
export SPECTRE_DEFAULTS=-E
export LANG=C
export CDS_Netlisting_Mode=Analog
export CDS_ENABLE_VMS=1
export CDS_LOAD_ENV=CWD

export CDS=${CADHOME}/IC618
export CDSDIR=${CDS}
export CDSHOME=${CDS}
export CADENCE_DIR=${CDS}
export CDS_INST_DIR=${CDS}
export CDS_ROOT=${CDS}
export CDSROOT=${CDS}
export PATH=${PATH}:${CDSDIR}/tools/bin:${CDSDIR}/tools/dfII/bin


export CDS_SPECTRERF_FBENABLE=1


export CDS_LIC_FILE=${CADHOME}/license/license.dat
export CDS_LIC_ONLY=1

export CDS_AUTO_64BIT=ALL

export OA_UNSUPPORTED_PLAT=linux_rhel50_gcc44x

export W3264_NO_HOST_CHECK=1

export SPECTRE_HOME=${CADHOME}/SPECTRE191
export PATH=${PATH}:${SPECTRE_HOME}/bin:${SPECTRE_HOME}/tools/bin
export CDS_SPECTRE_FBENABLE=1


export MENTOR_HOME=/eda/mentor
export CALIBRE_HOME=${MENTOR_HOME}/Calibre2020/aoj_cal_2020.3_16.11
export MGC_HOM={CALIBRE_HOME}
export MGLS_LICENSE_FILE=${MENTOR_HOME}/license/license.dat
export PATH=${PATH}:${CALIBRE_HOME}/bin
export MGC_LIB_PATH=${CALIBRE_HOME}/lib
export CALIBRE_ENABLE_SKILL_PEXBA_MODE=1

export MGC_CALIBRE_REALTIME_VIRTUOSO_ENABLED=1
export LD_LIBRARY_PATH=${CALIBRE_HOME}/shared/pkgs/icv/tools/calibre_client/lib/64

export MGC_CALIBRE_REALTIME_VIRTUOSO_SAVE_MESSENGER_CELL=1
export MGC_CALIBRE_SAVE_ALL_RUNSET_VALUES=1

4. 加快cadence加载速度
   参考链接：http://bbs.eetop.cn/thread-320399-1-1.html

5. cd /etc
6. 找到hosts文件
7. 在该文件追加以下内容：
   IP地址 主机名 主机别名 （例如：127.0.0.1 localhost.localdomain localhost）
    （注释：具体内容依据你的机器而定，可以根据相关指令（google）得到IP地址、主机名和主机别名）

8. Calibre不在virtuoso菜单出现的解决办法

1.创建.cdsinit文件
; check CALIBRE_HOME
;
cal_home=getShellEnvVar("CALIBRE_HOME")
if( cal_home==nil then
    cal_home=getShellEnvVar("MGC_HOME")
    if( cal_home!=nil then
        printf("// CALIBRE_HOME environment variable not set; setting it to value of MGC_HOME\n");
    )
)

if( cal_home!=nil && isDir(cal_home) && isReadable(cal_home) then

    ; Load calibre.skl or calibre.4.3.skl, not both!

    ; Load calibre.skl for Cadence versions 4.4 and greater
    load(strcat(cal_home "/lib/calibre.skl"))

;;;;Load calibre.4.3.skl for Cadence version 4.3
;;; load(strcat(cal_home "/lib/calibre.4.3.skl"))

else

    ; CALIBRE_HOME is not set correctly. Report the problem.

    printf("//  Calibre Error: Environment variable ")

    if( cal_home==nil || cal_home=="" then
        printf("CALIBRE_HOME is not set.");
    else
        if( !isDir(cal_home) then
            printf("CALIBRE_HOME does not point to a directory.");
        else
            if( !isReadable(cal_home) then
                printf("CALIBRE_HOME points to an unreadable directory.");
            )
        )
    )
    printf(" Calibre Skill Interface not loaded.\n")

    ; Display a dialog box message about load failure.

    hiDisplayAppDBox(
        ?name           'MGCHOMEErrorDlg
        ?dboxBanner     "Calibre Error"
        ?dboxText       "Calibre Skill Interface not loaded."
        ?dialogType     hicErrorDialog
        ?dialogStyle    'modal
       ?buttonLayout   'Close
    )
)

其他补充说明

添加用户

useradd -d /home/sam -m sam
此命令创建了一个用户sam，其中-d和-m选项用来为登录名sam产生一个主目录/home/sam
passwd sam
指定任何用户的密码
usermod -a -G groupname username
添加用户到组
