eBPF/XDP实现Conntrack功能

项目背景

连接跟踪(conntrack)是网络应用非常非常的基础，比如有状态防火墙 (firewall)，网络地址转换(nat),负载均衡(lb)。Linux conntrack 是 基于 netfilter 实现的，如图所示，分别在 PREROUTING, POSTROUTING 位置前 和后对网络报文进行跟踪;

但是 XDP 位置在进入网络栈之前，无法利用到内核栈的 conntrack 能力， Cilium 应该遇到同样的问题， 所以 Cilium 基于 eBPF 实现了 conntrack;如 图所示，

换句话说，只要具备 Hook 能力，能拦截进出主机的每个报文，完全可以实 现一套连接跟踪功能， 这个该项目的核心思路。结果如图：

{
    "code":200,
    "traceId":"0ed9b475-eb36-454d-91eb-e3c283ed3df9",
    "Conn":[
        "icmp est period=0 src=172.20.56.105 dst=172.30.56.105 sport=0 dport=23362 rxbytes=4508 rxpkts=46 rxrelbytes=0 rxrelpkts=0 est period=0 src=172.30.56.105 dst=172.20.56.105 sport=23362 dport=0 txbytes=4508 txpkts=46 txrelbytes=0 txrelpkts=0"
    ]
}

项目设计

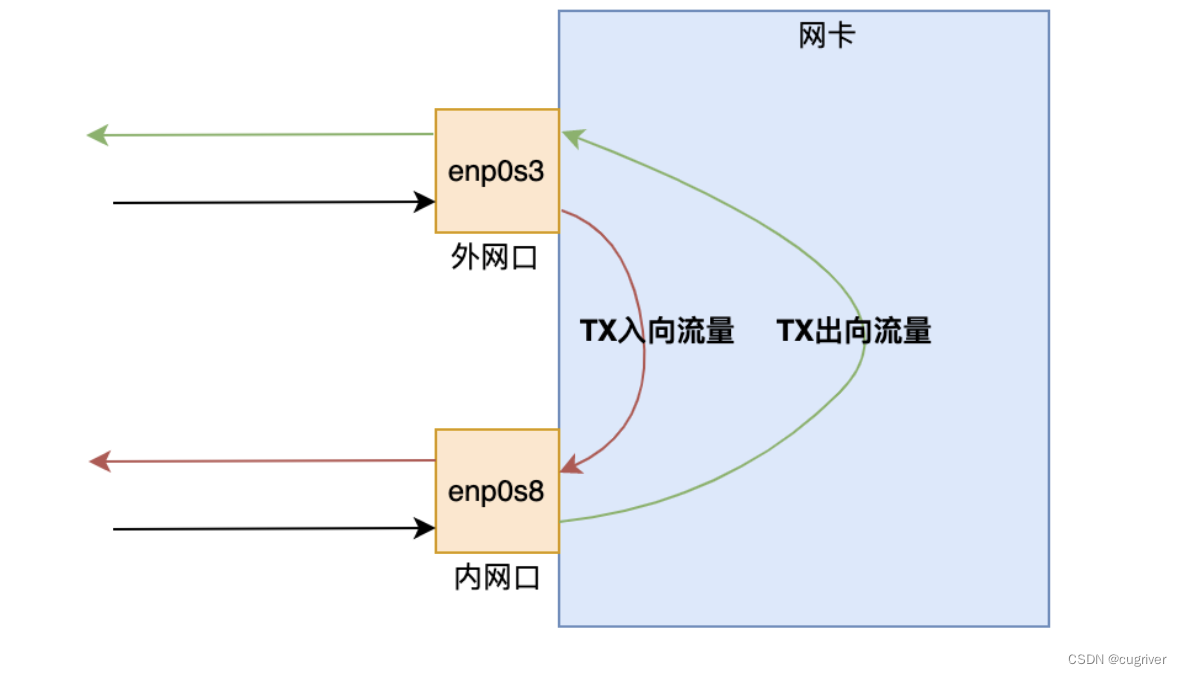

从网络数据路径上分析， Linux XDP HOOK 只能处理入向报文，无法处理 主机主动出向报文，所以该项目只能做网络数据转发。网络报文是双向的， 为 了区分出入向流量，需要两张网络设备，如图所示:

要实现连接跟踪，首先要解析网络报文，提取 Flow 项(五元组)，然后建 立连接信息数据库(conntrack table)，最后拦截网络报文信息，不断更新数 据库。如图所示

将 eBPF 程序挂载到网络设备上，Parse-Match Action-Deparse 每一个网 络报文，遇到处理不了的可以送到内核栈处理，可以成为网络栈的一种延伸。

Conntrack Table	ebpf map
Parer/Deparser	bpf_tail_call

BPF Map 定义

• meta : 存储元数据，每个序号都要含义，比如 Index:0 表示系统启动时 间 ktime
• jt : Jump Table, 用于 bpf_tail_call 程序跳转
• ctt : Conntrack Table 存储 flow

struct {
	__uint(type, BPF_MAP_TYPE_ARRAY);
	__type(key, __u32);
	__type(value,__u64);
	__uint(max_entries, 4);
} meta SEC(".maps"); //meta table
struct {
	__uint(type, BPF_MAP_TYPE_PROG_ARRAY);
	__type(key, 0x04);
	__type(value, 0x04);
	__uint(max_entries, 30);
} jt SEC(".maps"); //jump table
struct {
	__uint(type, BPF_MAP_TYPE_LRU_HASH);
	__type(key, struct ipv4_ct_tuple);
	__type(value, struct ipv4_ct_entry);
	__uint(max_entries, 1024);
} ctt SEC(".maps"); //conntrack table

BPF Prog 定义

PROG(ingress)(struct xdp_md *ctx) {
// 处理入向报文
}
PROG(egress)(struct xdp_md *ctx) {
// 处理出向报文
}
PROG(prs_eth)(struct xdp_md *ctx) {
// 解析以太网协议
}
PROG(prs_ipv4)(struct xdp_md *ctx) {
// 解析IPv4协议
}
PROG(prs_icmp)(struct xdp_md *ctx) {
// 解析ICMP协议
}
PROG(prs_tcp)(struct xdp_md *ctx) {
// 解析TCP协议
}
PROG(prs_udp) (struct xdp_md *ctx) {
// 解析UDP协议
}
PROG(ct)(struct xdp_md *ctx) {
// 处理CT
}
PROG(prs_end)(struct xdp_md *ctx) {
// Deparser
}

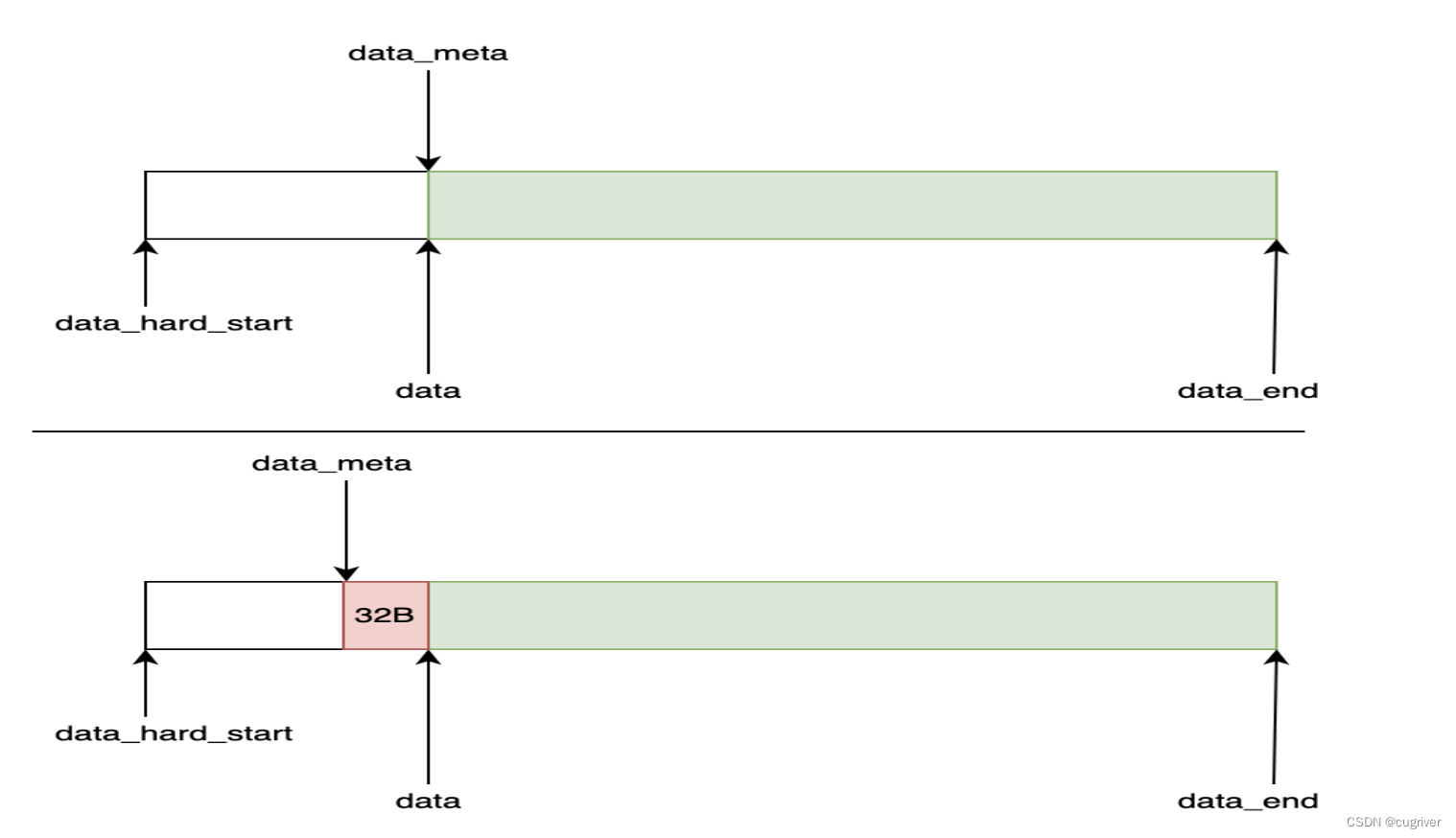

Parser 逐层解析报文，例如，解析以太网、解析 IPv4、解析 ICMP/TCP/UDP 报文。每个 Prog eBPF 程序入参是 struct xdp_md *ctx，是如何在 PROG(prs_ipv4) 中避免重复解析 eth。 基于 bpf_xdp_adjust_meta 函 数在报文前扩展内置协议。此项目，扩展内置协议是 struct flow 存储 Flow 需要 的参数。

struct xdp_buff {
	void *data;
	void *data_end;
	void *data_meta;
	void *data_hard_start;
	struct xdp_rxq_info *rxq;
};
struct flow {
	__be32 sip;
	__be32 dip;
	__be32 sport:16,
	dport:16;
	__u32 proto:8,
	delta:8,
	bytes:16;
	__u32 urg:1,
	ack:1,
	psh:1,
	rst:1,
	syn:1,
	fin:1,
	rel:1,
	dir:1,
	reserved:24;
} __attribute__((packed));

CT 状态转换

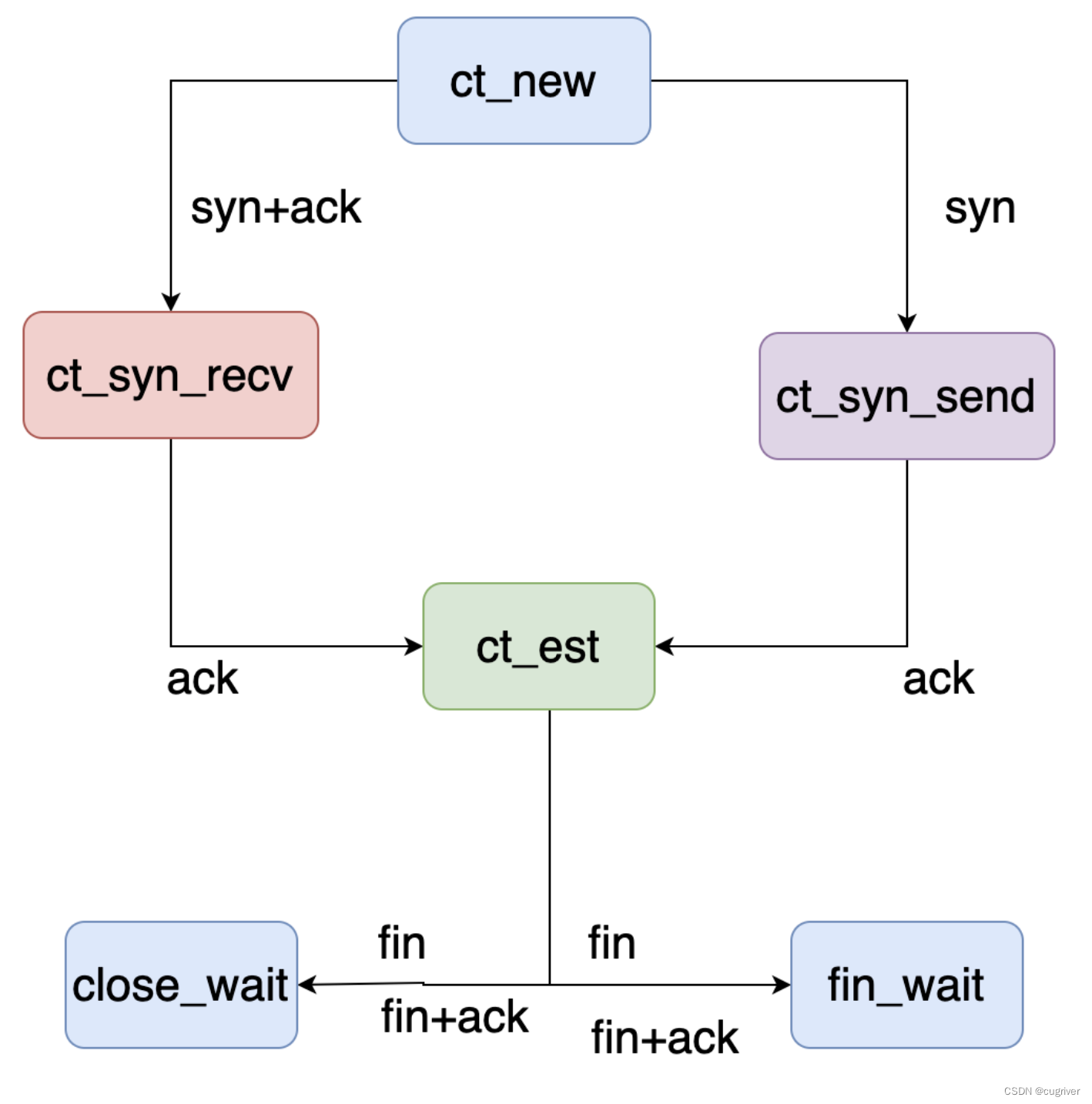

CT 状态转换跟踪 flow 信息，像 UDP,ICMP 等无状态相对 TCP 更简单，TCP 本身面向连接且有状态转换相对复杂。UDP 报文需要注意related 报文。每个conntrack状态需要设置过期时间。TCP 的连接跟踪状态转换图如下:

实验环境

系统版本

ubuntu 21.10

Namespace 网络环境

#创建 namespace
ip netns del ns1
ip netns del ns2
ip netns add ns1
ip netns add ns2
8
#创建veth 虚拟网络设备
ip link add ns1-wan type veth peer name ns1-lan
ip link add ns2-wan type veth peer name ns2-lan
ip link set ns1-lan up
ip link set ns1-wan up
ip link set ns2-lan up
ip link set ns2-wan up
ip link set ns1-wan netns ns1
ip link set ns2-wan netns ns2
ip netns exec ns1 ip link set dev ns1-wan up
ip netns exec ns2 ip link set dev ns2-wan up
ip addr add 172.20.56.1/24 brd 172.20.56.255 dev ns1-lan
ip addr add 172.30.56.1/24 brd 172.30.56.255 dev ns2-lan
sysctl -w net.ipv4.conf.all.forwarding=1
sysctl -w net.ipv6.conf.all.forwarding=1
ip netns exec ns1 ip addr add 172.20.56.105/24 brd 172.20.56.255 dev ns1-wan
ip netns exec ns1 ip route add default via 172.20.56.1 dev ns1-wan
ip netns exec ns2 ip addr add 172.30.56.105/24 brd 172.30.56.255 dev ns2-wan
ip netns exec ns2 ip route add default via 172.30.56.1 dev ns2-wan

安装CT程序

dpkg -i ct-0.0.1-0-x86_64.deb
systemctl start ct

挂载 eBPF 程序

ip link set dev ns1-lan xdp pinned /sys/fs/bpf/prog/xdp_0
ip link set dev ns2-lan xdp pinned /sys/fs/bpf/prog/xdp_1

后记
