使用Xib(Storyboard)布局UIScrollView - 以及解决has ambiguous scrollable content width/height问题

概要

在xib中自动布局UIScrollView一直都是个挺麻烦的事。尤其从Xcode11开始，苹果对UIScrollView引入了“Content Layout Guides”，这导致默认情况下使用之前的方式布局会遇到“has ambiguous scrollable content width/height”错误。下面分别介绍一下如何关闭“Content Layout Guides”并继续使用老版本的布局方法，以及如何使用新方法进行布局。

解决has ambiguous scrollable content width/height问题

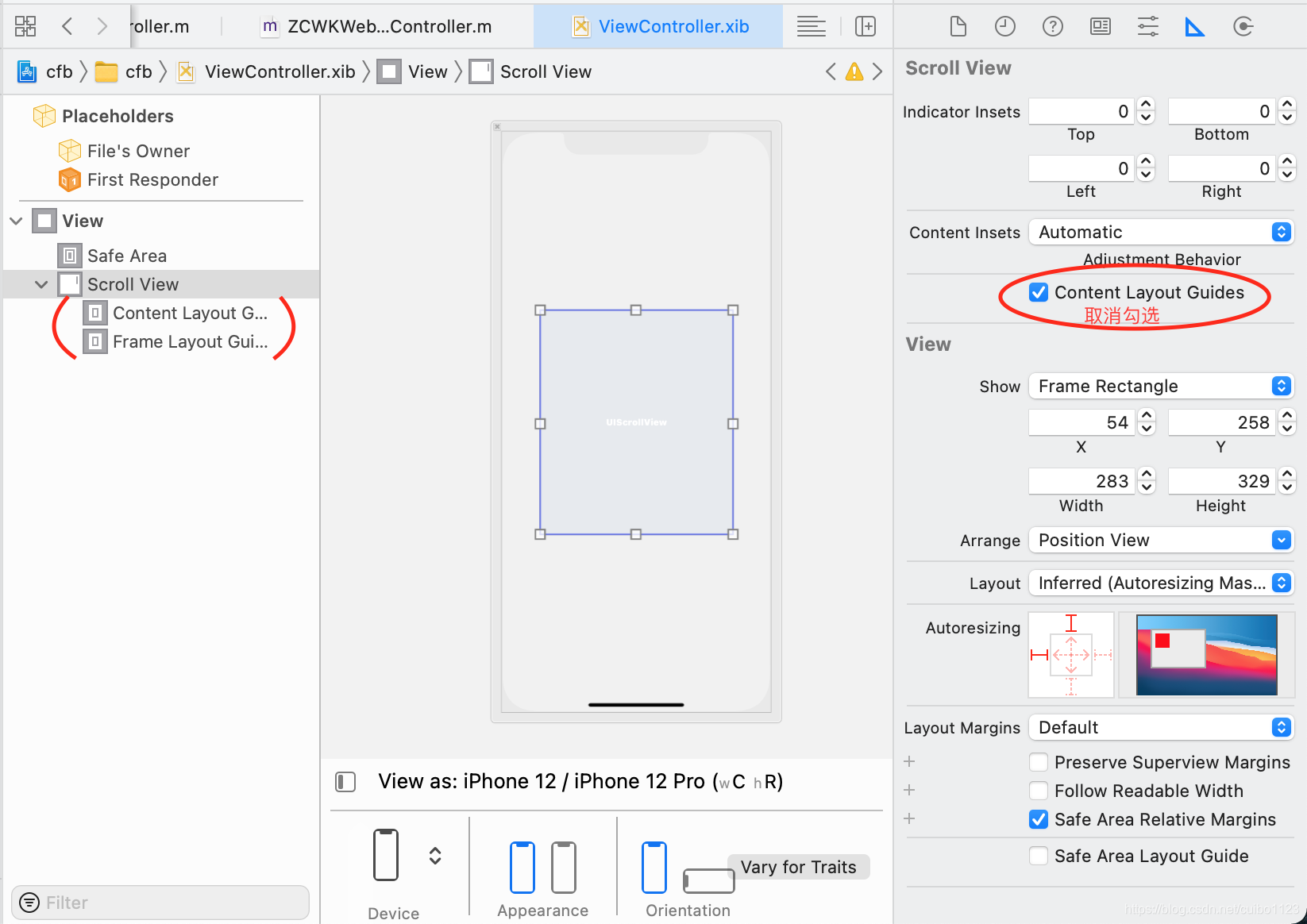

解决这个问题只需要关闭UIScrollView的“Content Layout Guides”功能即可，新版xcode默认会打开此功能，由于我们并没有对此功能进行设置，所以就导致了错误。关闭后，左侧视图结构中Scroll View下的两个属性也会自动消失，接下来就可以用你熟悉的老办法进行布局了。



关闭Content Layout Guides后，如何使用之前的方式布局

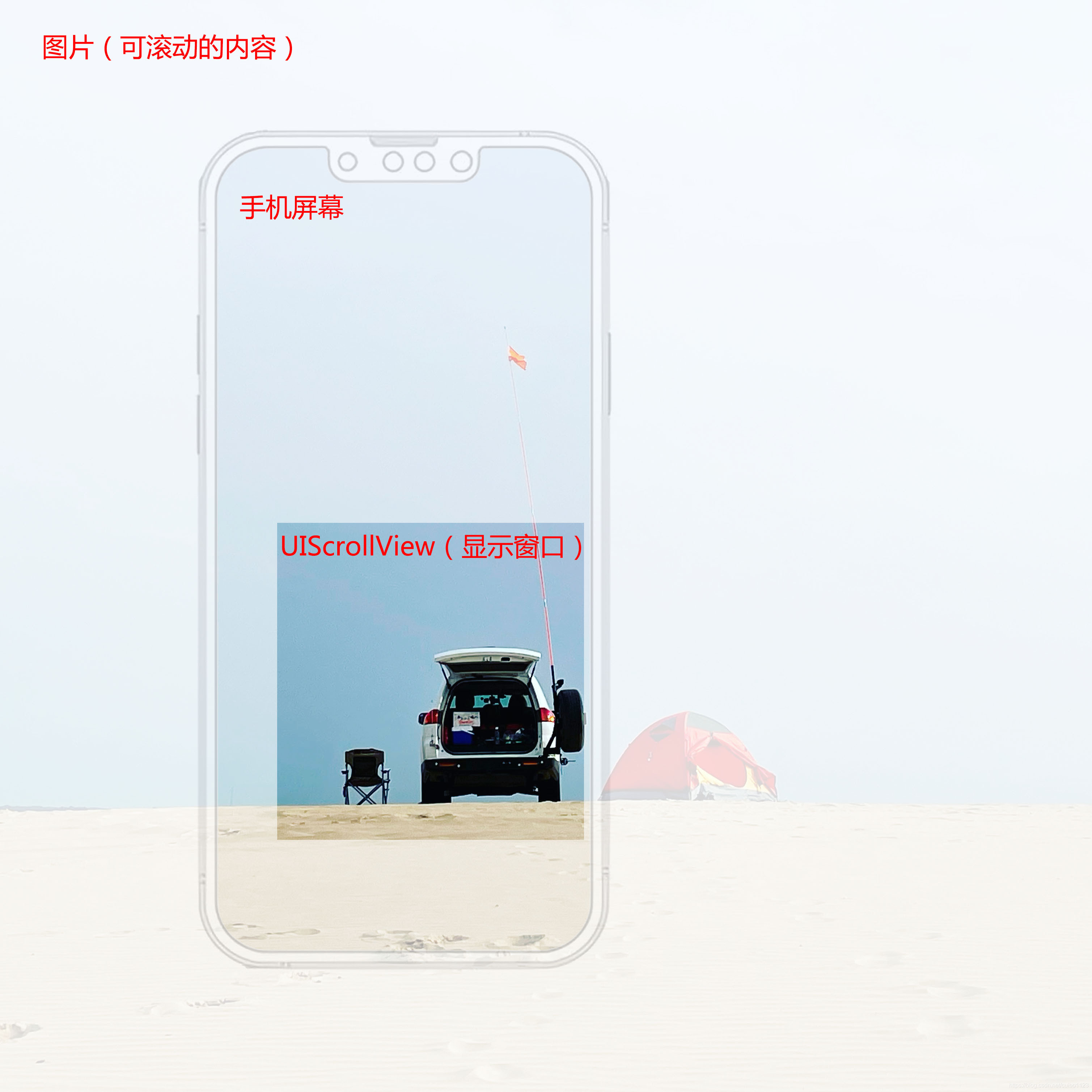

在Xib中布局UIScrollView，其实主要就是两件事：

1：为UIScrollView添加约束，确定UIScrollView的大小和位置。也就是确定显示窗口；

2：在UIScrollView中添加一个内容视图(想在UIScrollView中滚动的东西)，为这个内容视图添加约束，确定内容的大小和位置。也就是确定可滚动的内容；

* 图片拍摄于2021.7 库布齐沙漠

具体步骤：

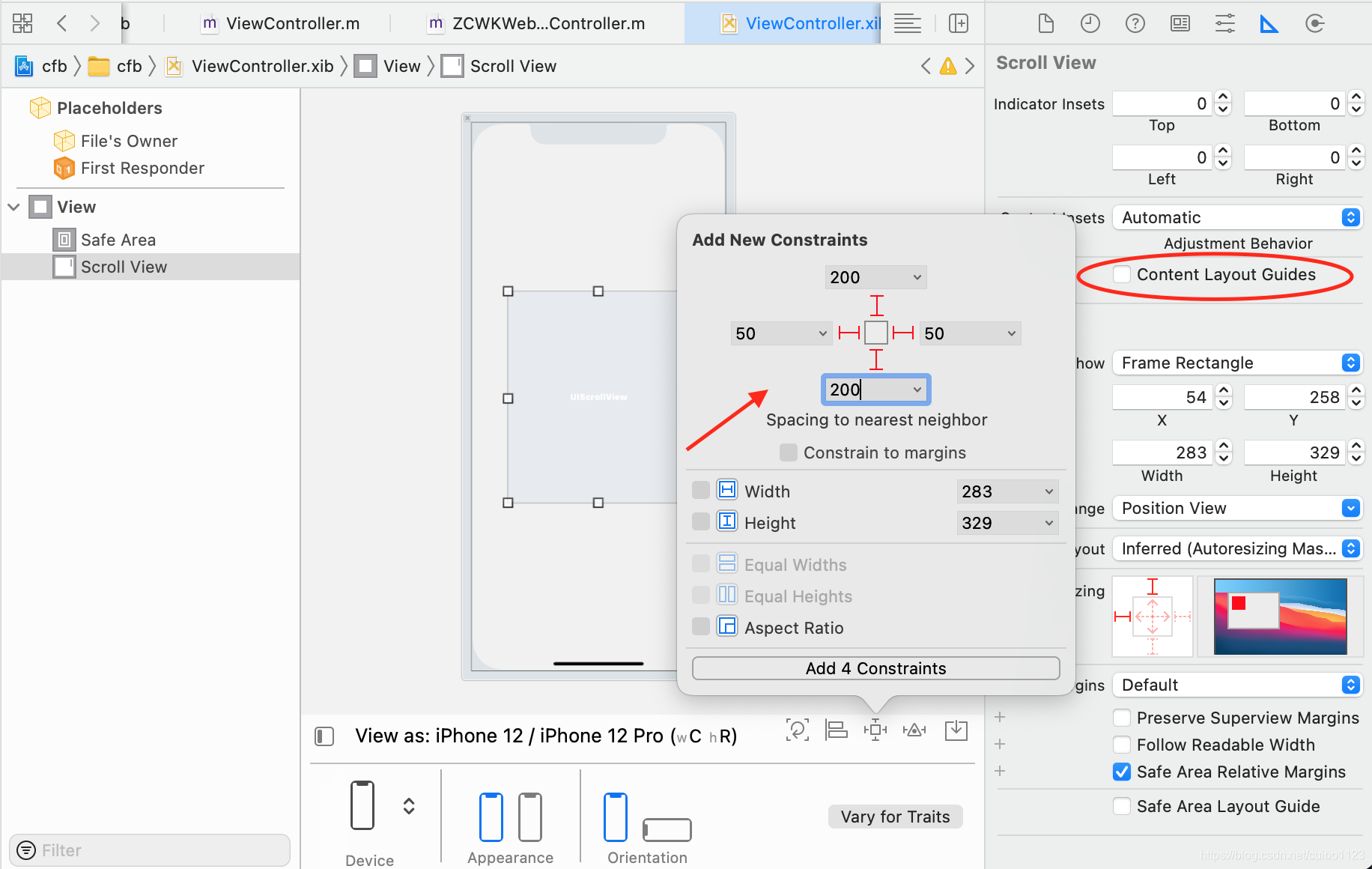

1：拖动一个UIScrollView到屏幕，关闭Content Layout Guides选项，然后为此UIScrollView添加约束；

给这个UIScrollView添加上下左右边距后，这个UIScrollView就有了完整的约束，此时滚动视图的显示窗口位置也就固定了。

2：接下来开始添加并设置滚动内容。

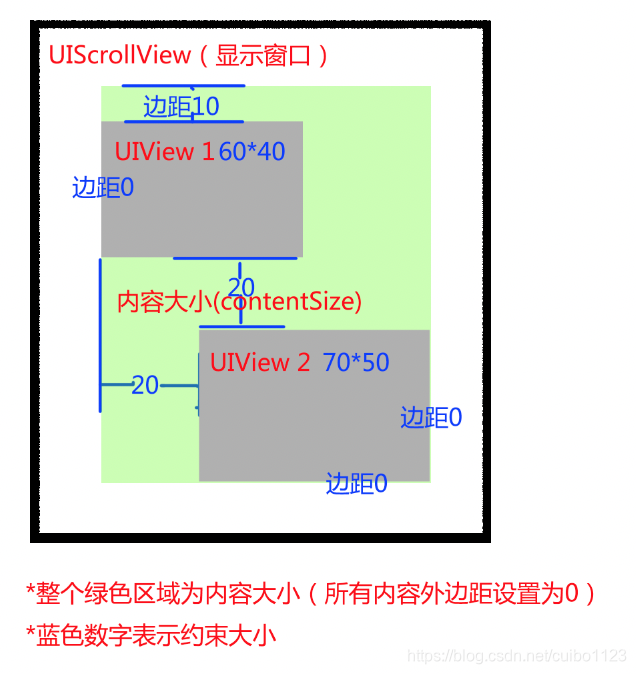

这里有一点需要注意，滚动视图的内容大小（contentSize），是通过其内部的子视图大小来计算的。一个滚动视图内，可以包含多个子视图，这些子视图共同组成的矩形区域，才是滚动视图的内容视图大小。这个区域包含外层边距以及中间空白的间距部分，如下图：



所以在设置内容视图的约束时，必须满足计算出完整内容大小的所有条件(边距+长宽)。注意此处设置内容视图边距时(例如上图中UIView1的顶边距10)，实际上是在设置UIScrollView的内容视图大小，以及UIView1在整个内容区域中的偏移位置。

当内容区域长度(宽度)小于等于显示区域的长(宽)时，视图纵向(横向)不可滚动；

了解了内容视图的原理，实现就是一件很容易的事了，下面实现一个只包含一个内容视图，并且只能垂直滚动的例子。

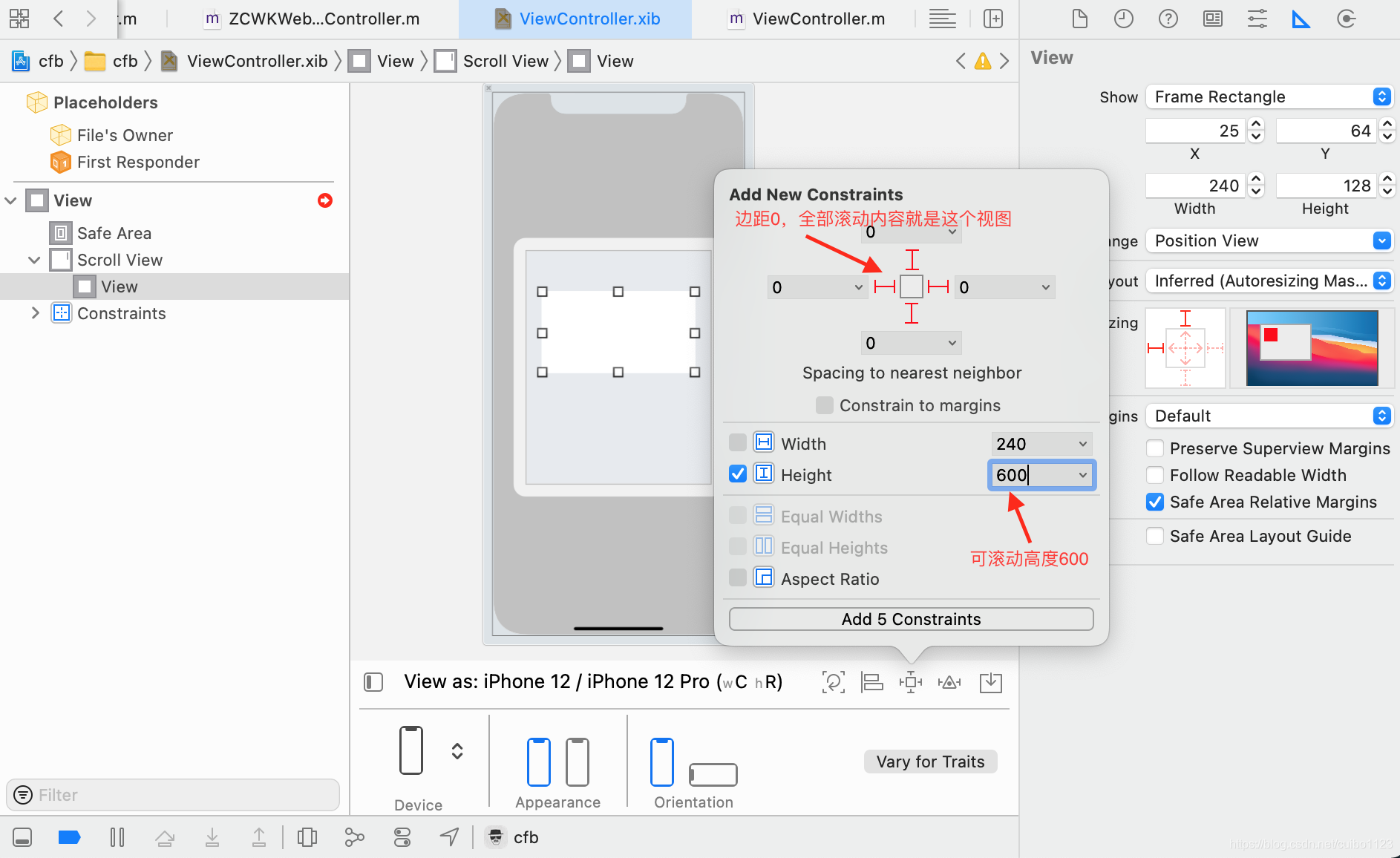

首先拖动一个UIView(也可以是其他视图)到滚动视图中，然后为这个内容视图添加约束。

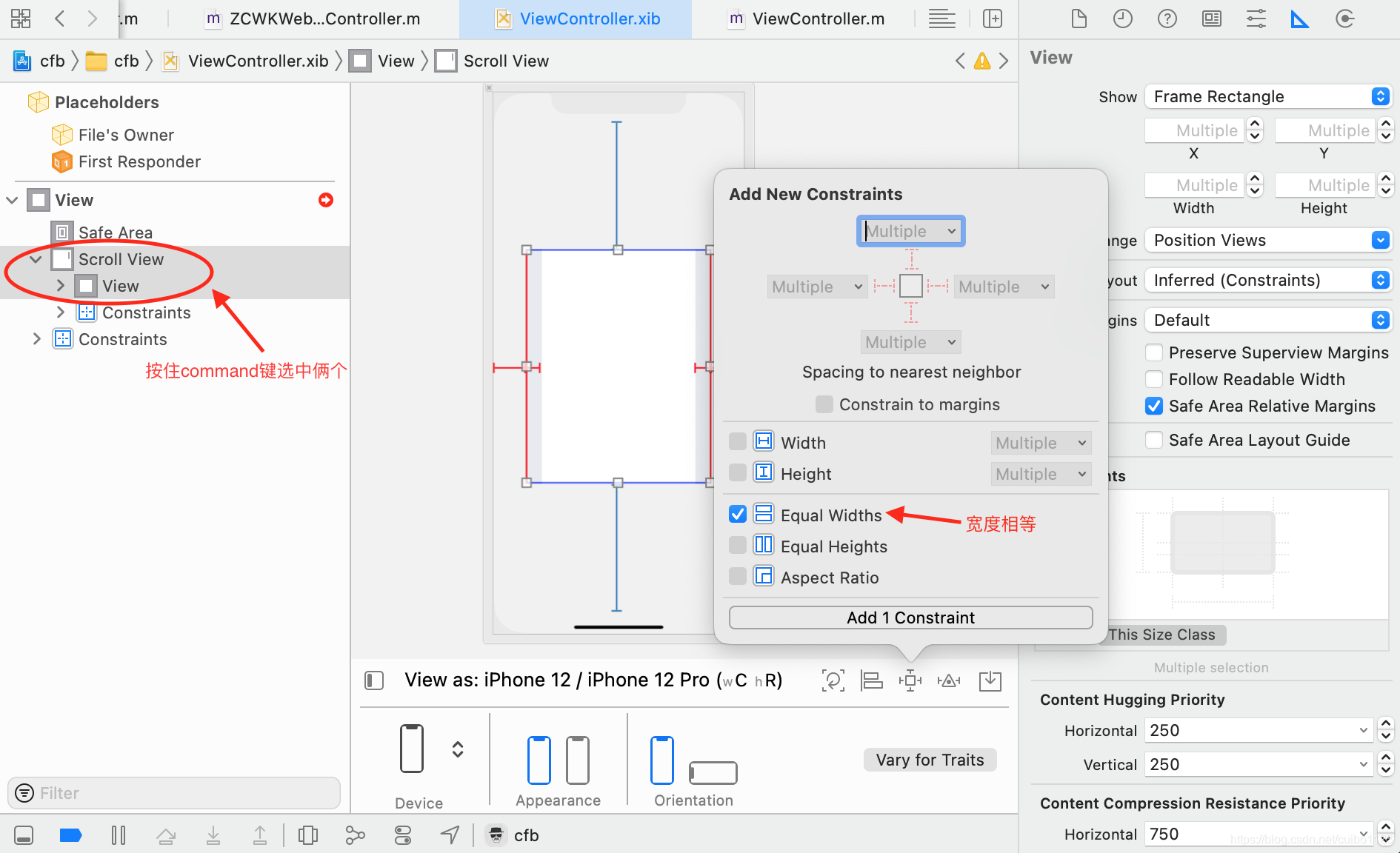

 由于此时并未给内容视图(UIView)添加宽度约束，所以滚动内容的宽度是无法计算的(只知道边距，不知道宽)。我们也可以直接给UIView设置一个固定的宽度，但是为了实现只能垂直滚动的效果，设置UIView宽度等于UIScrollView宽度，显然更加合理：

至此UIScrollView和内容的所有约束都添加好了，在xib中是可以直接预览滚动效果的(在滚动视图上滑动鼠标即可实现滚动)， 添加后的约束情况如下图：



打开Content Layout Guides后，使用新方法进行布局

接下来研究一下Content Layout Guides。打开这个选先后，最明显的区别就是UIScrollView下面出现了两个新项目：

Content Layout guide - 用来设置滚动内容的大小；

Frame Layout Guide - 用来设置滚动视图窗口大小；

也就是说我们可以实现不依赖滚动视图的内容，来单独控制滚动区域了。

依然是制作一个只能上下滚动的demo。先拖动一个UIScrollView到视图中，然后设置UIScrollView的四边约束，设置四边约束后，UIScrollView的大小和位置(视图窗口)就确定了，也就是说新功能的第二项Frame Layout Guide不需要在进行任何设置了。

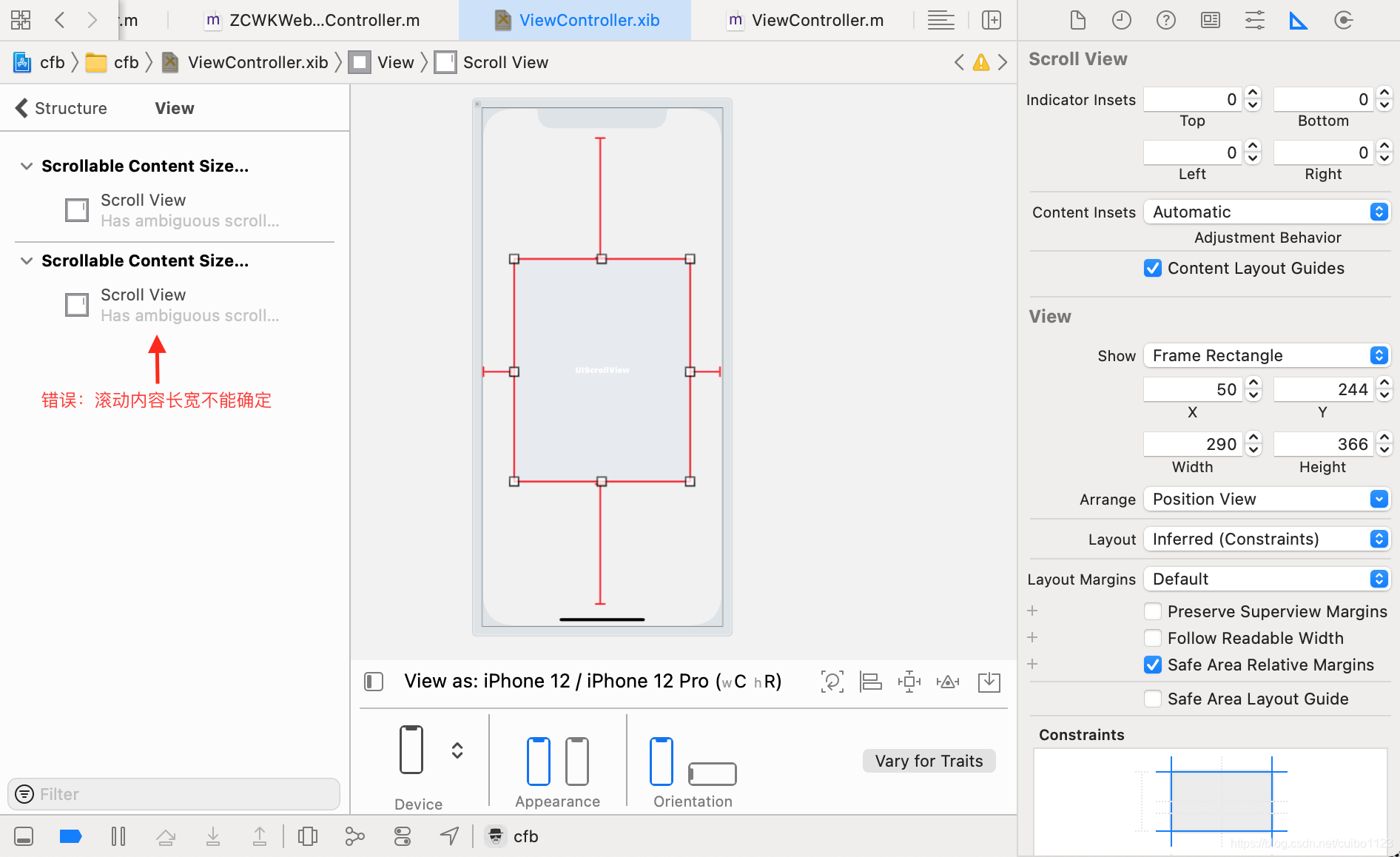

由于 Content Layout guide还没有设置，所以会提示如上错误。下面加入一个内容视图，并设置内容视图和Content Layout guide。

由于视图内容区域不再由内容视图计算，所以此处只需要设置内容视图(UIView)自己的宽度和高度即可，不需要在设置边距。设置高度：

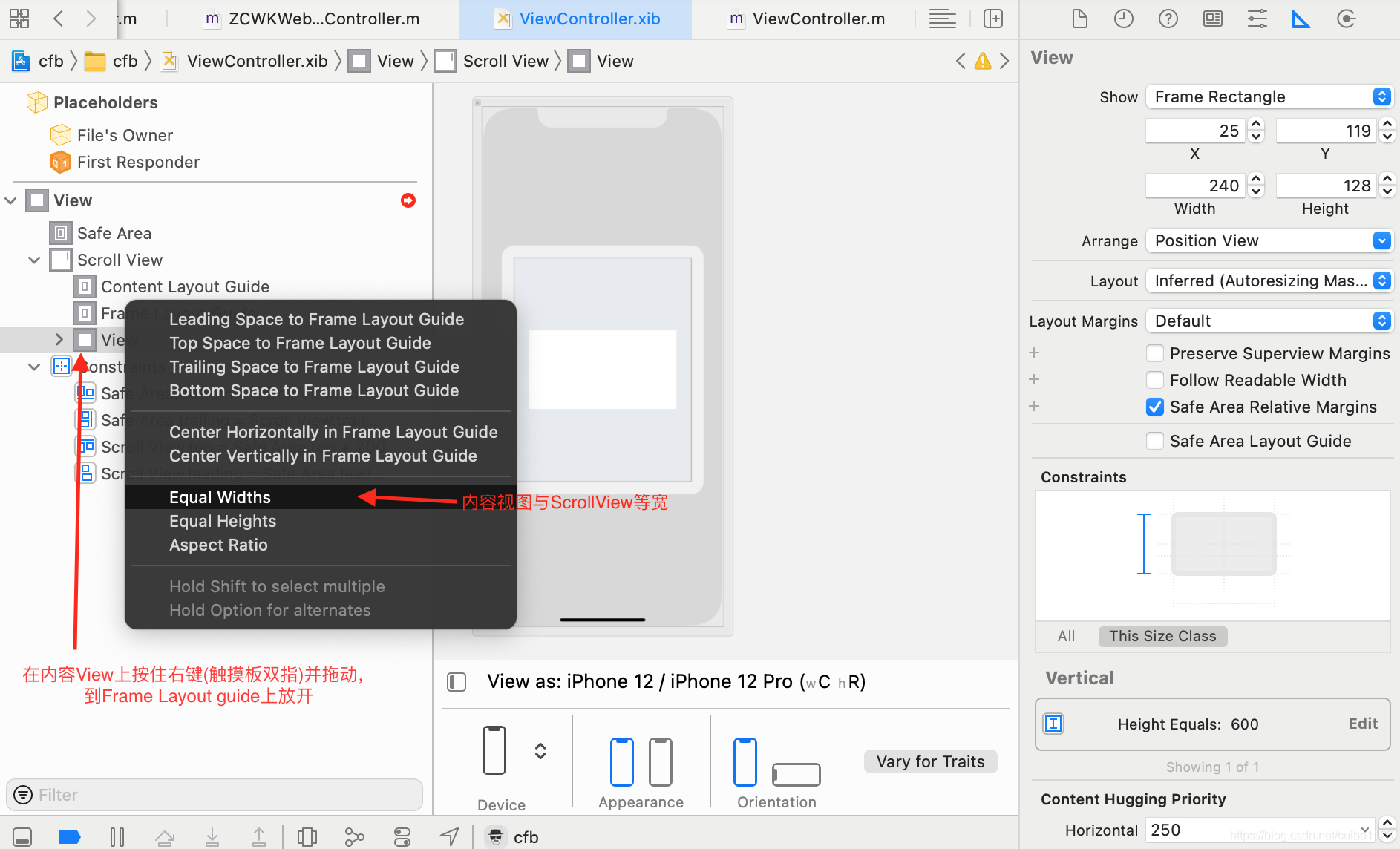

 设置宽度仍然可以使用原来的方法，让UIView宽度等于UIScrollView宽度，当然也可以借助Frame Layout Guide，因为Frame Layout Guide就是UIScrollView的视图窗口，而且UIScrollView的frame已经确定了，所以我们只要让UIView宽度等于Frame Layout Guide的横向宽度就行了，这样显得更合理。设置方法如下：

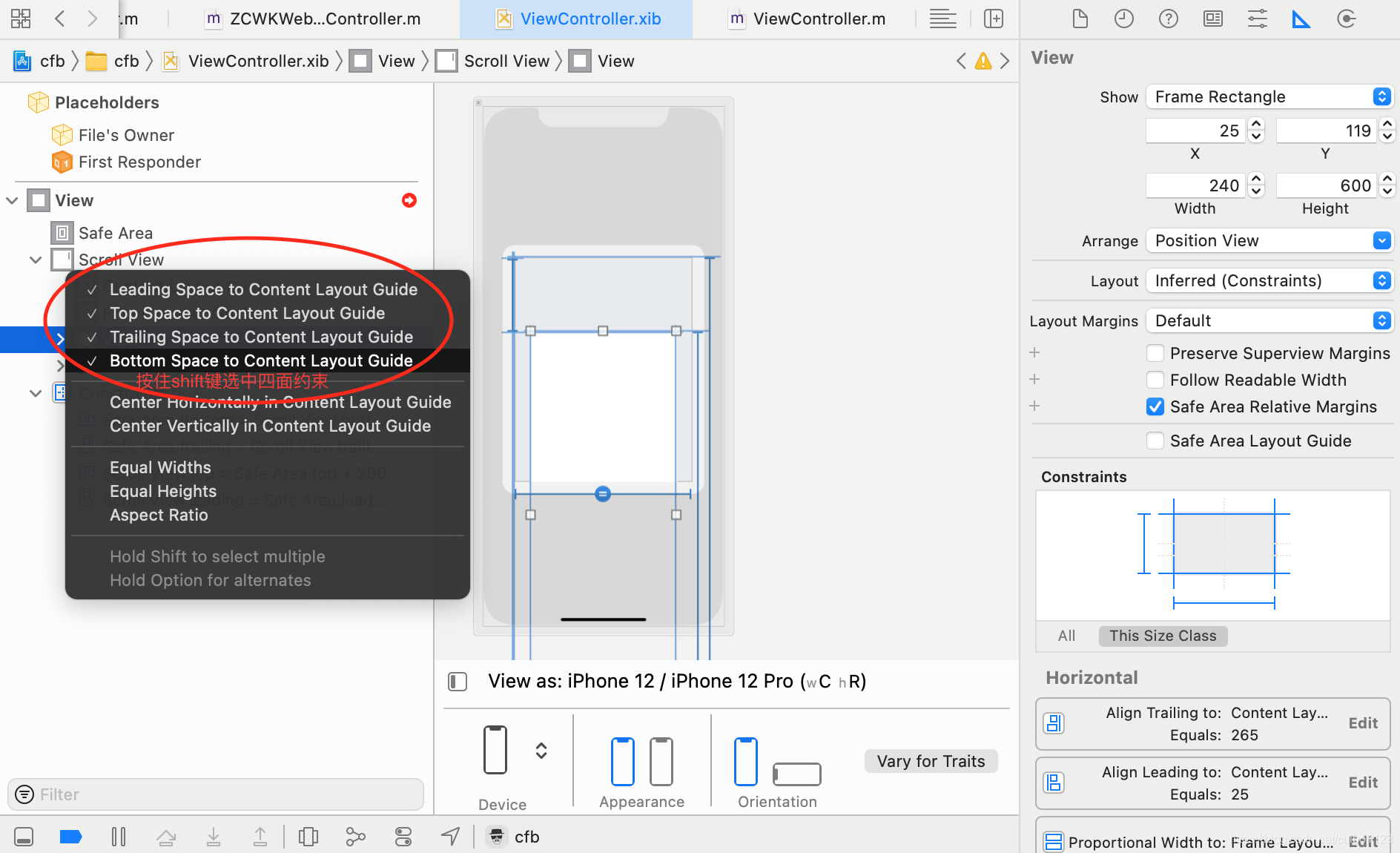

 至此已经完成了内容UIView的宽高设置，也就是确定了内容的大小。接下来设置Content Layout guide，确定UIScrollView的滚动范围。让滚动范围等于UIView大小，同样是右键拖动UIView，到Content Layout guide上松开，然后按住Shift键选中四边对齐，设置方法如下：

以上设置使Content Layout guide(滚动范围)的上下左右分别对齐到UIView的上下左右。设置完成后，对齐偏移量会使用视图当前所在位置的值，需要手动修改一下，上下左右分别改为0，UIView与Frame Layout Guide的宽度比例改为1：

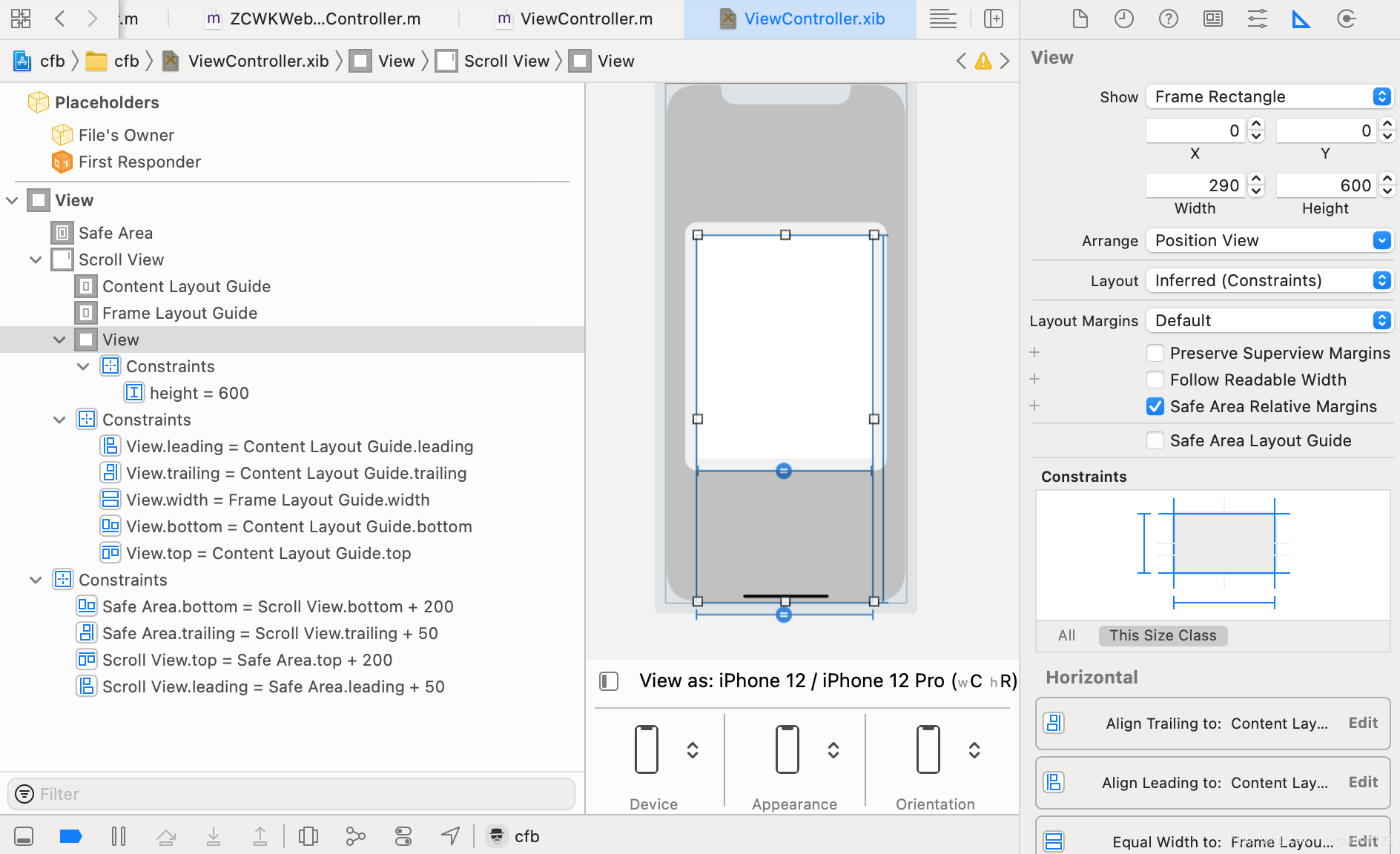

 设置完的所有约束如下：

现在可以在xib中预览了。 Content Layout Guides的主要区别就是通过专门的属性来设置内容视图，可以使用UIScrollView外面的视图来动态控制滚动视图内容的大小，这样之前某些必须通过代码完成的功能，现在xib中也可以实现了。

DEMO :  https://github.com/zcsoft/XibScrollViewDemo
