PostgreSQL 数据页Page解析（1）- 基础

                   本文简单介绍了PG数据表的存储基础知识以及可用于解析数据页Page内容的pageinspcet插件。

一、PG数据表存储基础

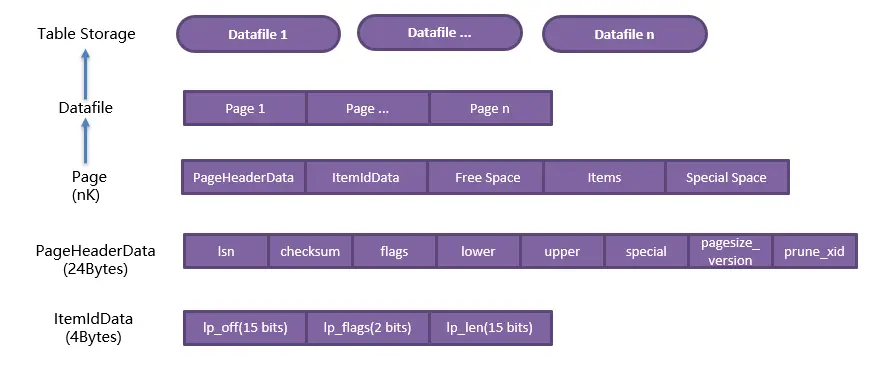

       一般来说，数据表数据物理存储在非易失性存储设备上面，PG也不例外。如下图所示，数据表中的数据存储在N个数据文件中，每个数据文件有N个Page（大小默认为8K，可在编译安装时指定）组成。Page为PG的最小存取单元。

普通数据表存储结构

数据页（Page）

        数据页Page由页头、数据指针数组（ItemIdData）、可使用的空闲空间（Free Space）、实际数据（Items）和特殊空间（Special Space）组成。

    A、页头存储LSN号、校验位等元数据信息，占用24Bytes

    B、数据指针数组存储指向实际数据的指针，数组中的元素ItemId可理解为相应数据行在Page中的实际开始偏移，数据行指针ItemID由三部分组成，前15位为Page内偏移，中间2位为标志，后面15位为长度，详细解析可参见附录

    C、空闲空间为未使用可分配的空间，ItemID从空闲空间的头部开始分配，Item（数据行）从空闲空间的尾部开始

     D、实际数据为数据的行数据（每种数据类型的存储格式后续再解析）

     E、特殊空间用于存储索引访问使用的数据，不同的访问方法数据不同

二、pageinspect插件

       如何简单快速方便的查看Page中的内容？不同于Oracle各种dump，在PG中可以方便的使用pageinspect插件提供的各种函数查看Page中的内容。

安装

得益于PG良好的扩展性，安装很简单：

#cd $PGSRC/contrib/pageinspect

#
