【sketchup 2021】草图大师软件安装和基本使用说明【工作环境工具添加设置、视口控制界 面放大缩小平移、选择工具、在线资源导入、人物误删了怎么恢复、网上下载模型导入到sketchup中流程】

软件安装并打开

• 可以自行百度下载，也可以下载我这下载的【直接可以用的，懂我意思吧】
  SketchUp Pro 2021 v21.0.339 Win64.rar 草图大师2021直接使用版


• 使用方式呢，我博客中草图大师一栏中有会陆续放一套学习笔记，从入门到后面使用。。。。
  当然你想看视频，也可以私聊我，我给你百度网盘内容【我花钱买的，但学习资料这个东西要有共享精神，所以免费提供视频不收费哈】
  搞it的，也不能只敲代码不是，也要学点其他东西，均衡发展的嘛。。。

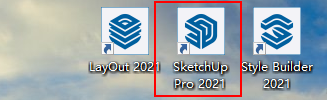

• 我这使用的是2021，安装好以后呢，有3个图标生成，但我们下面使用的是这个


• 打开以后呢是这样子的


工作环境设置

工具添加

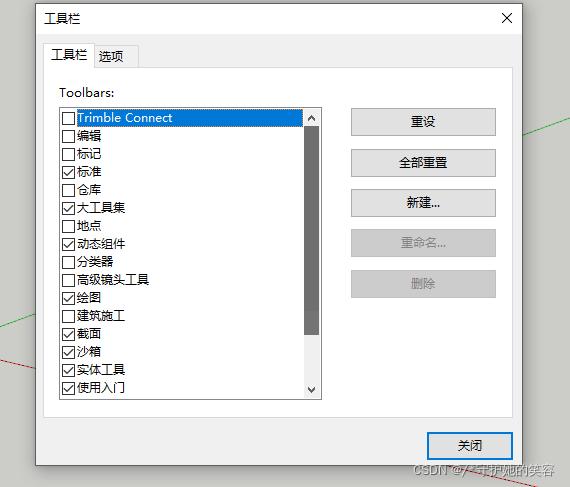

• 试图-工具栏 ，勾选上需要的

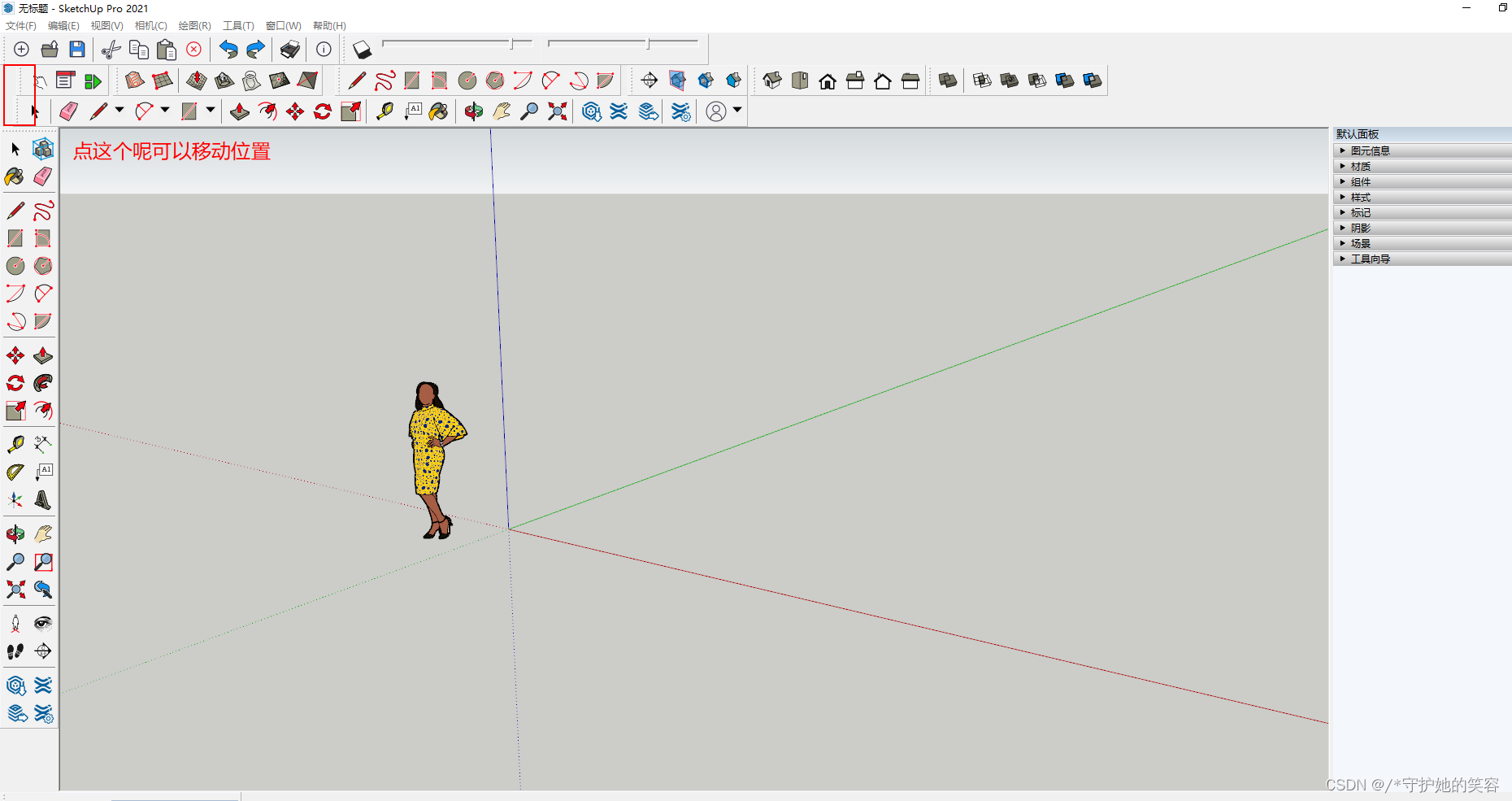

• 如我这 添加好以后呢就是这样子的，点击工具前面的·，可以移动到任意位置哈
  这些软件的基本操作我这不过多累赘，自行研究下页面了哦。


修改单位信息等

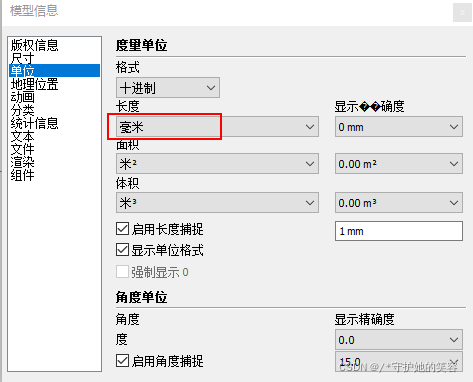

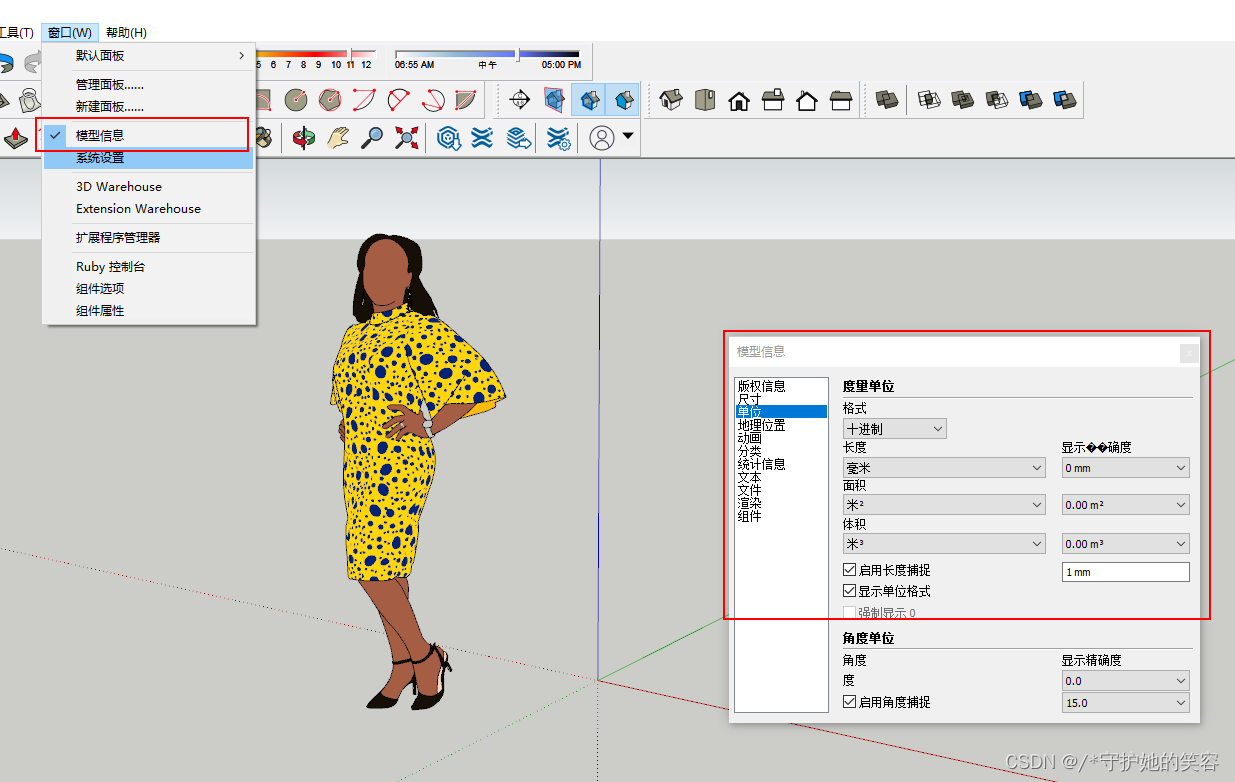

• 窗口-模型信息-单位-十进制格式-长度。。。
  我主要是做室内设计，所以单位呢就毫米吧

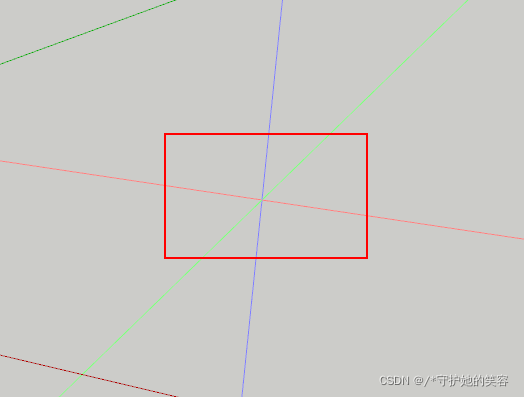

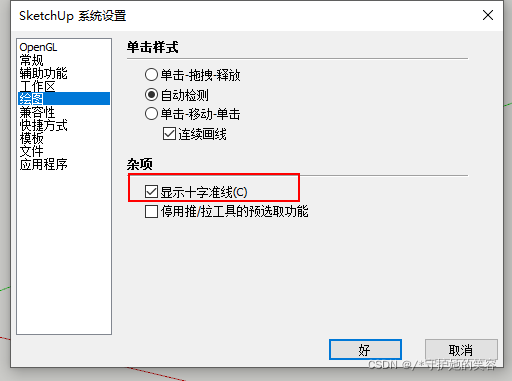

添加显示十字线【就是鼠标在哪会显示十字线】

• 窗口-系统设置-绘图-杂项-显示十字准线
  这个呢还是蛮重要的，无论干啥用，都还是开启的好

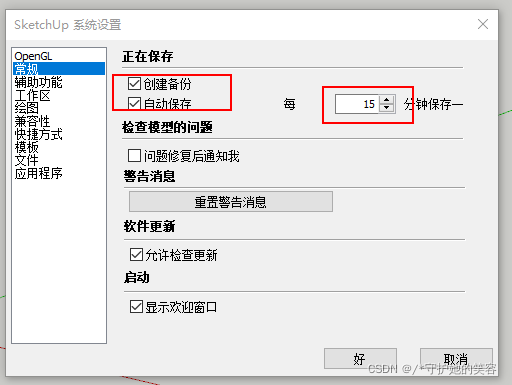

自动文件备份设置 【防止突然断电数据丢失】

• 窗口-系统设置-常规
  默认是5分钟一次自动保存，建议改为15分钟保持一次，自动保存鼠标会转圈，此时我们做操作可能会导致软件卡死，所以不要太频繁的自动保存为佳。
  ps：当然，如果习惯自动保存的话，最好不要开自动保存，手动 ctrl+s保存。


模板改为室内设计

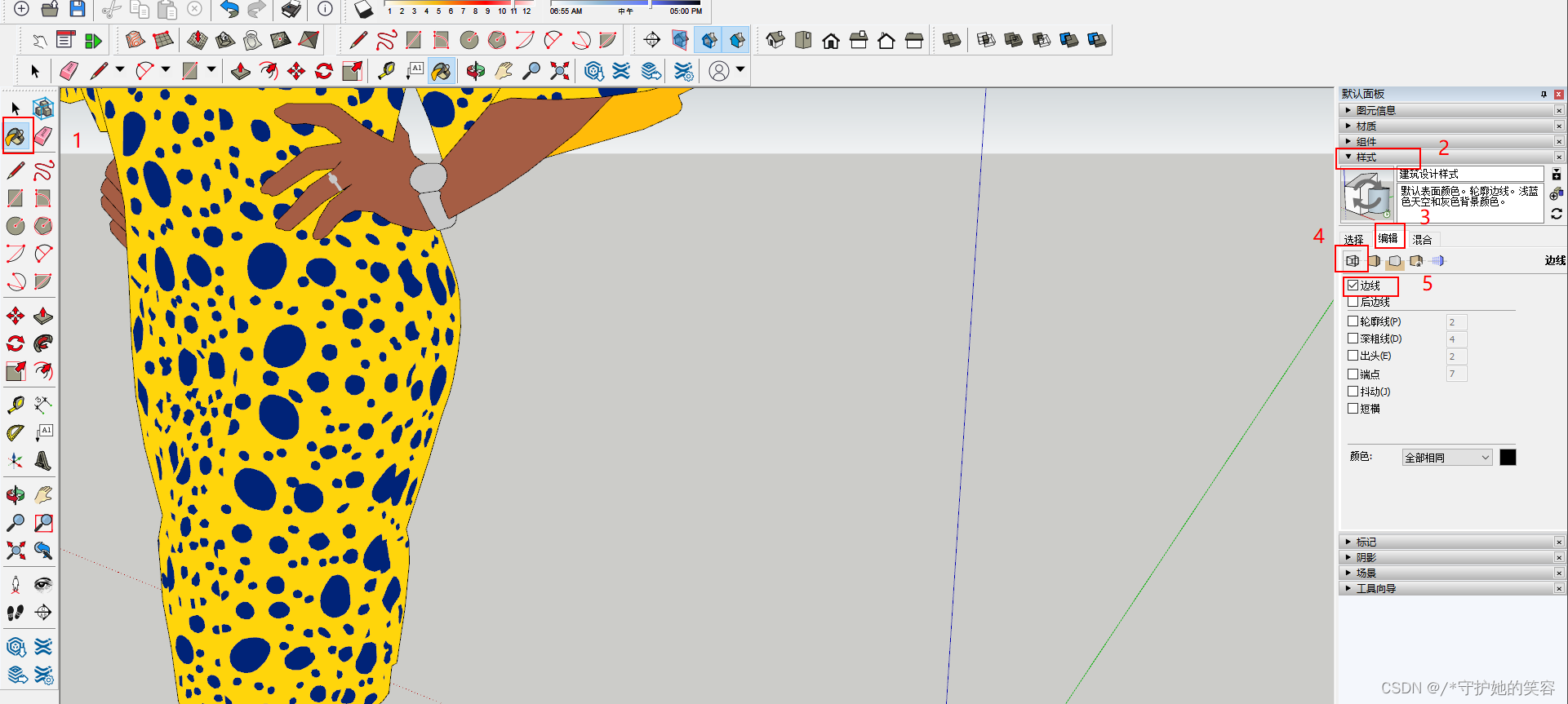

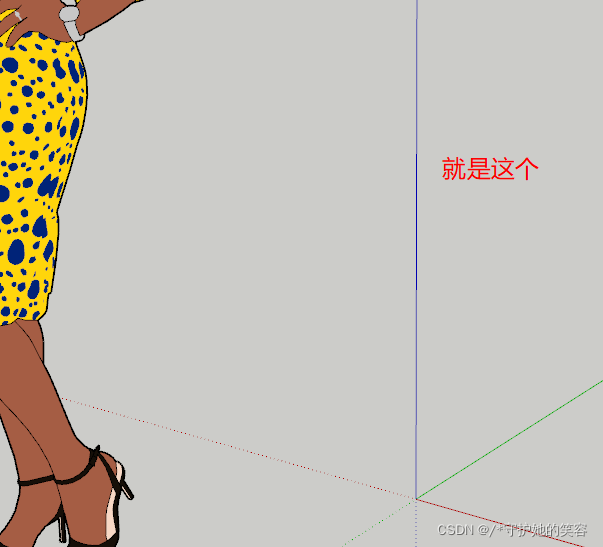

• 所谓场景边线，就是这个


• 点击材质，做下面5个设置【这个是为了更方便室内设计使用】

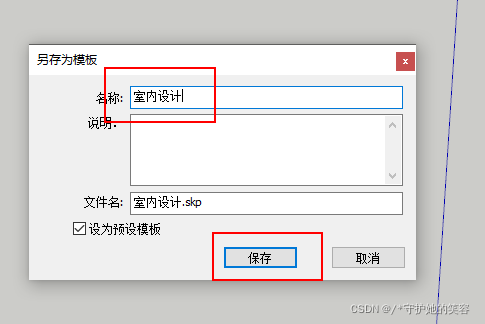

• 上面设置好以后另存为模板

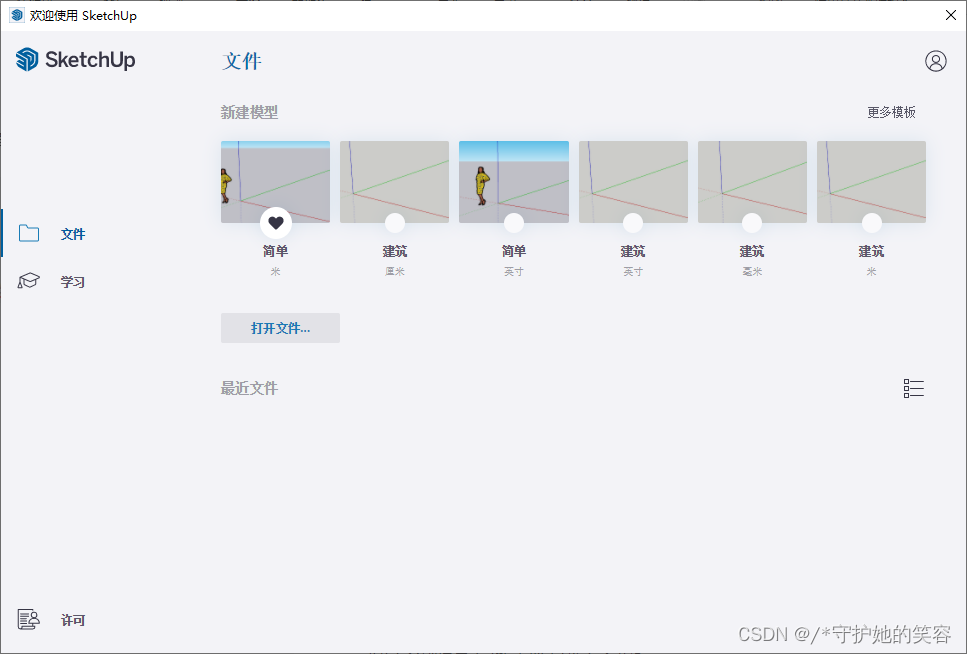

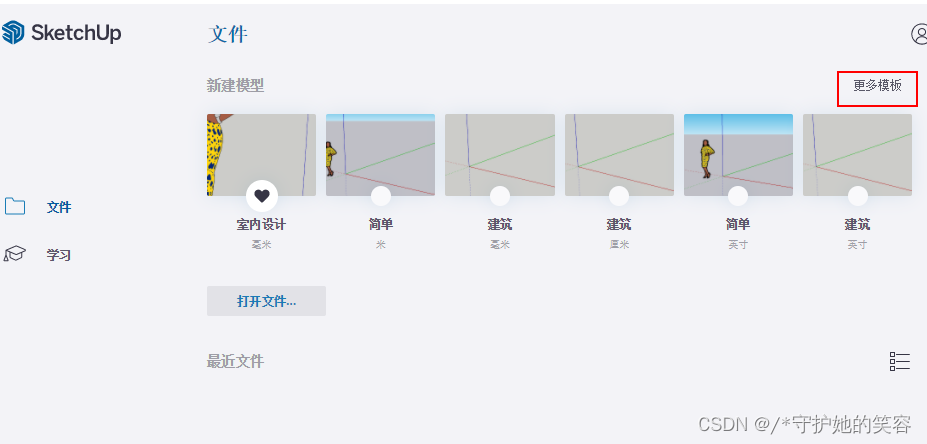

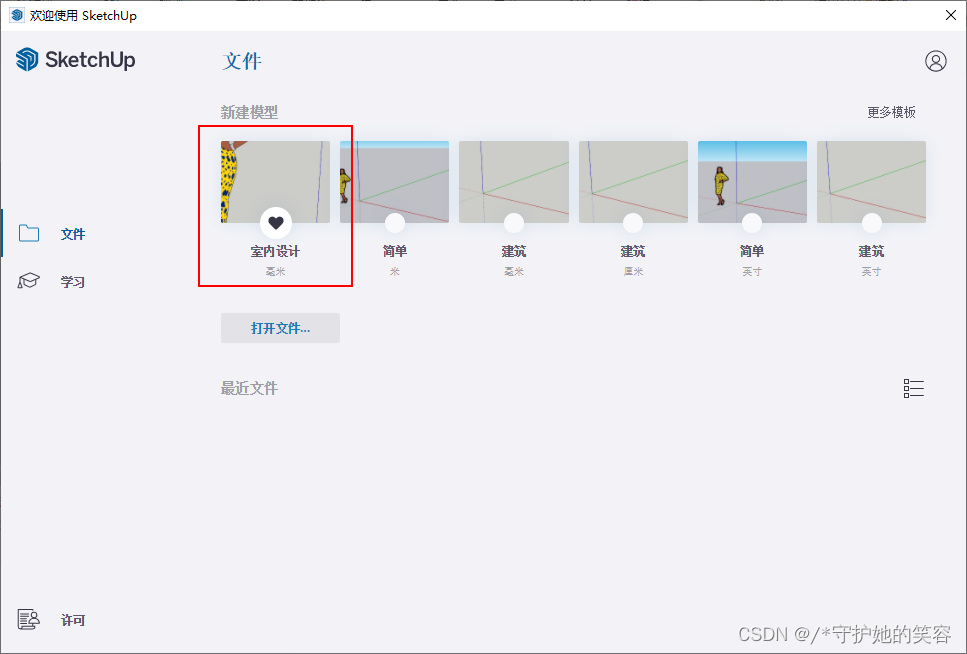

打开这个模板说明

因为我不知道怎么关闭一打开的模板，所以我是重新打开的软件。。。然后界面就会出现我们刚才保存的模板啦。。。点击就好了

• 我们要养成习惯，打开一个新模板的时候，进入到模板信息看看单位这些基本信息，是否符合自己预期，否则根据需求修改。


模板删除和查看

• 对了，我们所有保存的模板都可以在这里看到哈

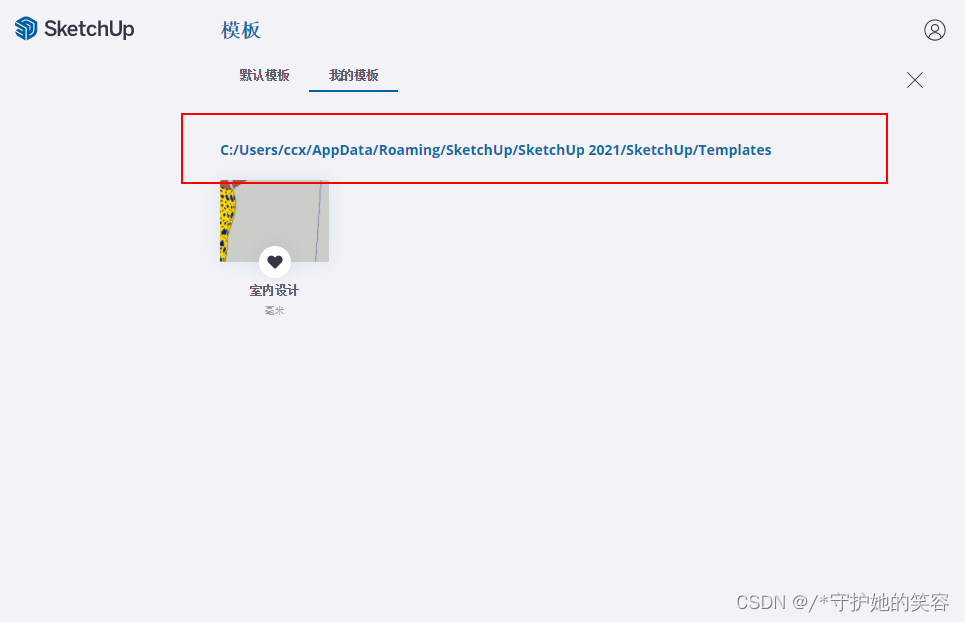

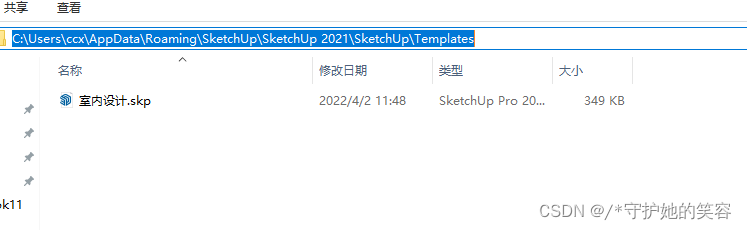

• 下面这个就是模板路径位置

• 删除呢 有点特殊，这不能直接删除的，我们复制路径在文件中打开，然后再文件中删除哈


快捷键修改说明

• 我们一般习惯是左手键盘右手鼠标嘛，但有些默认的且使用的频频的快捷键如果在右边就不方便
  如推拉工具，默认是P，就不方便，那么我就吧这个推拉工具的快捷键改为靠左边的，如x

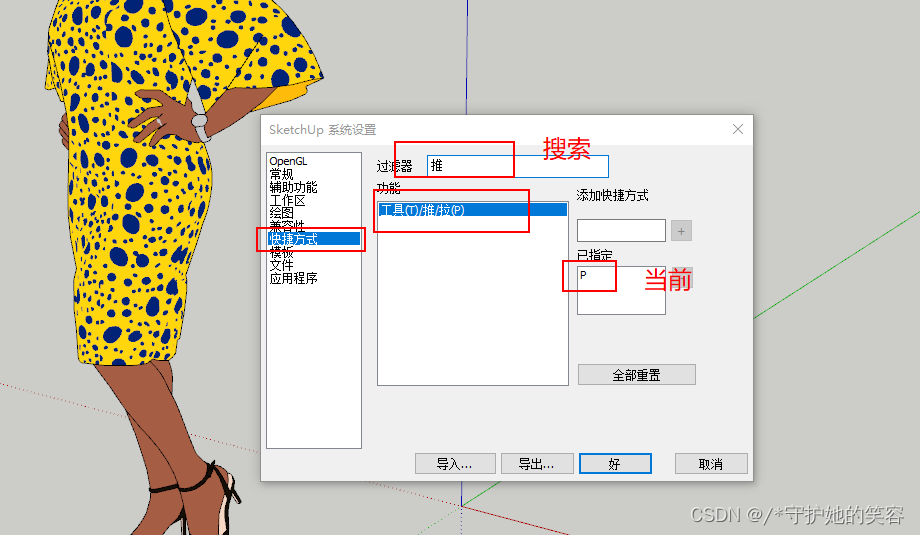

• 打开快捷键修改
  窗口-系统设置-快捷方式

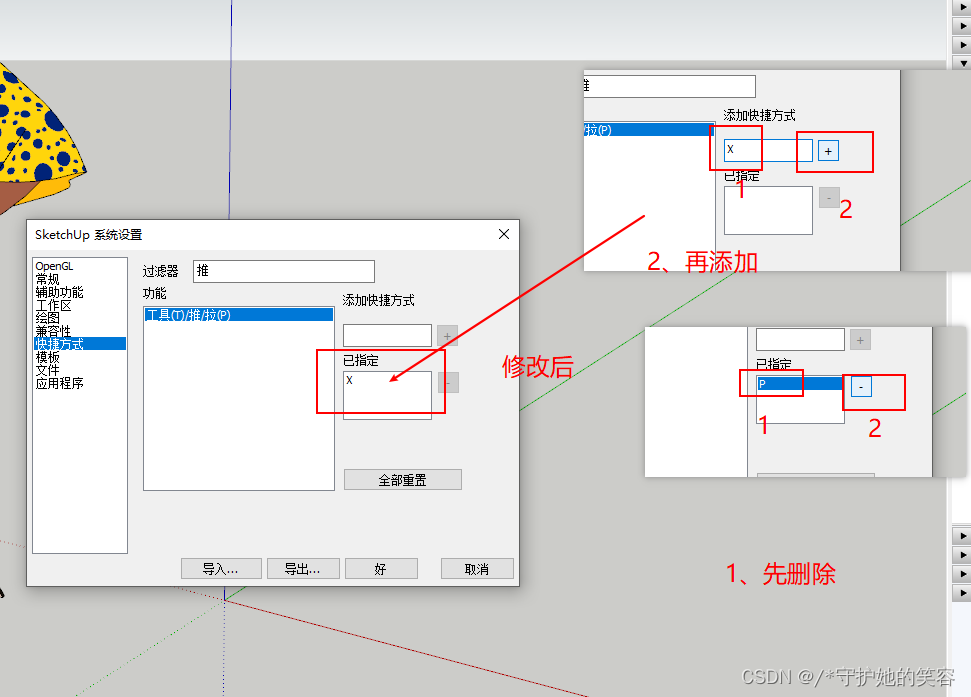

• 如我现在将P改为X【不区分大小写的】

• 现在这个推拉工具的快捷键就改为x了，同理其他的快捷键可以按需修改。

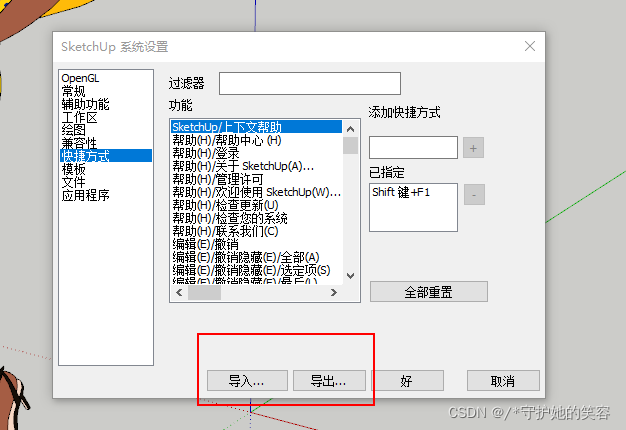

快捷键导出导入

假如你设置了蛮多的快捷键，但是系统重装后或者在新电脑上自己自定义的快捷键就没了，要重新设置一边可谓相当麻烦了呀。
所以呢，我们就可以导出定义好的模板，然后再新设备上直接导入就可以了。。。

视口控制【界面放大缩小】

鼠标

放大缩小

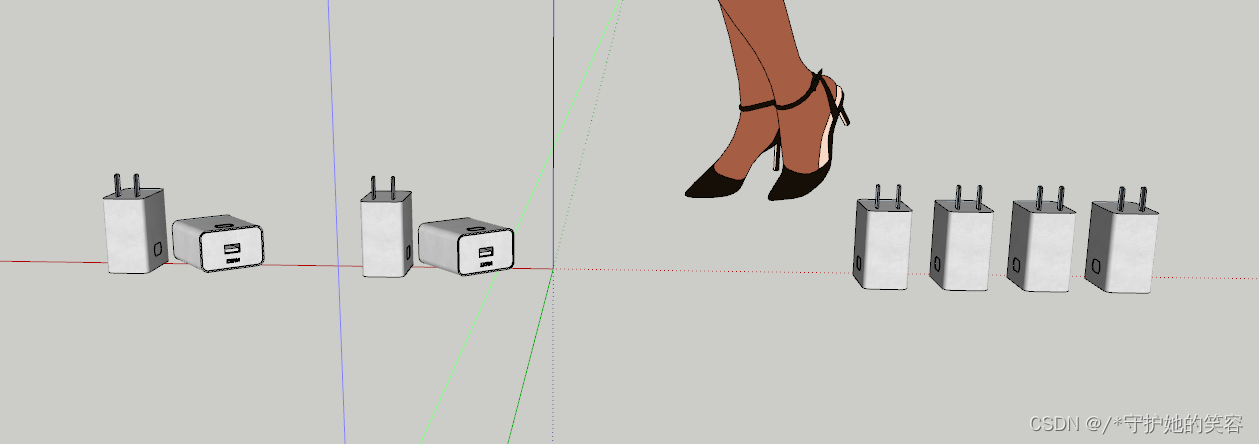

• 鼠标滚轮放大或缩小的话，是以你鼠标为中心放大缩小的
  并且放大缩小必须以鼠标为中心进行滚动，放大后是不能滑动位置的。

• 如我放大脚步，那么我鼠标放再脚这滚动滑轮就行了。。。


旋转

• 基础旋转
  按住鼠标中键【滚轮键】即可滚动
• 如：我当前是这样的

  我旋转为这样

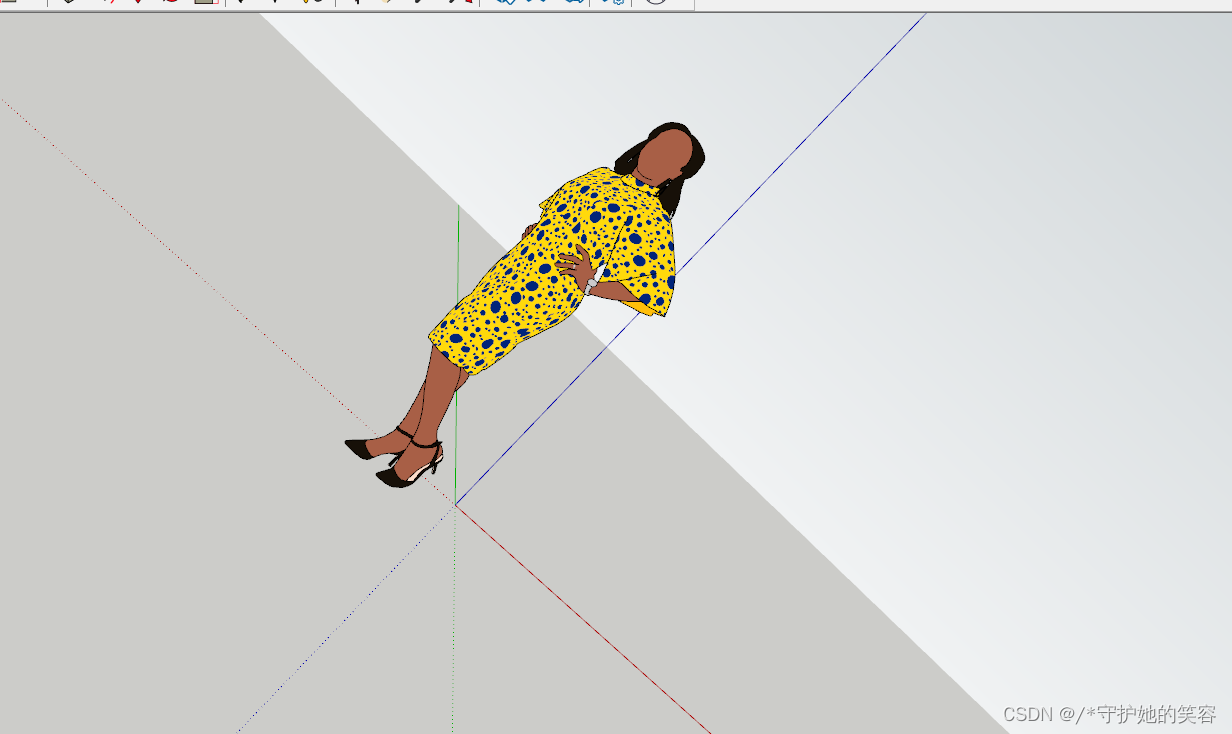

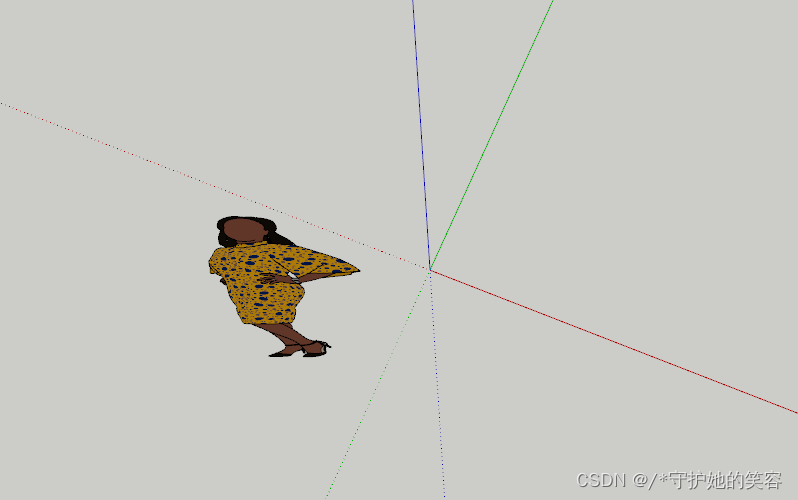

• 高阶旋转【也可以理解为，使用这种方式旋转更加平稳】
  按住ctrl+鼠标中键，这种旋转是另外一种效果了，如下，侧面旋转了欸。。。。所以按需使用吧


平移

• 有2种方式
  • 1、快捷键：shift+按鼠标中键【滚轮】
  • 2、小手移动，放大的上面那个小手，点一下也行。。。


图标

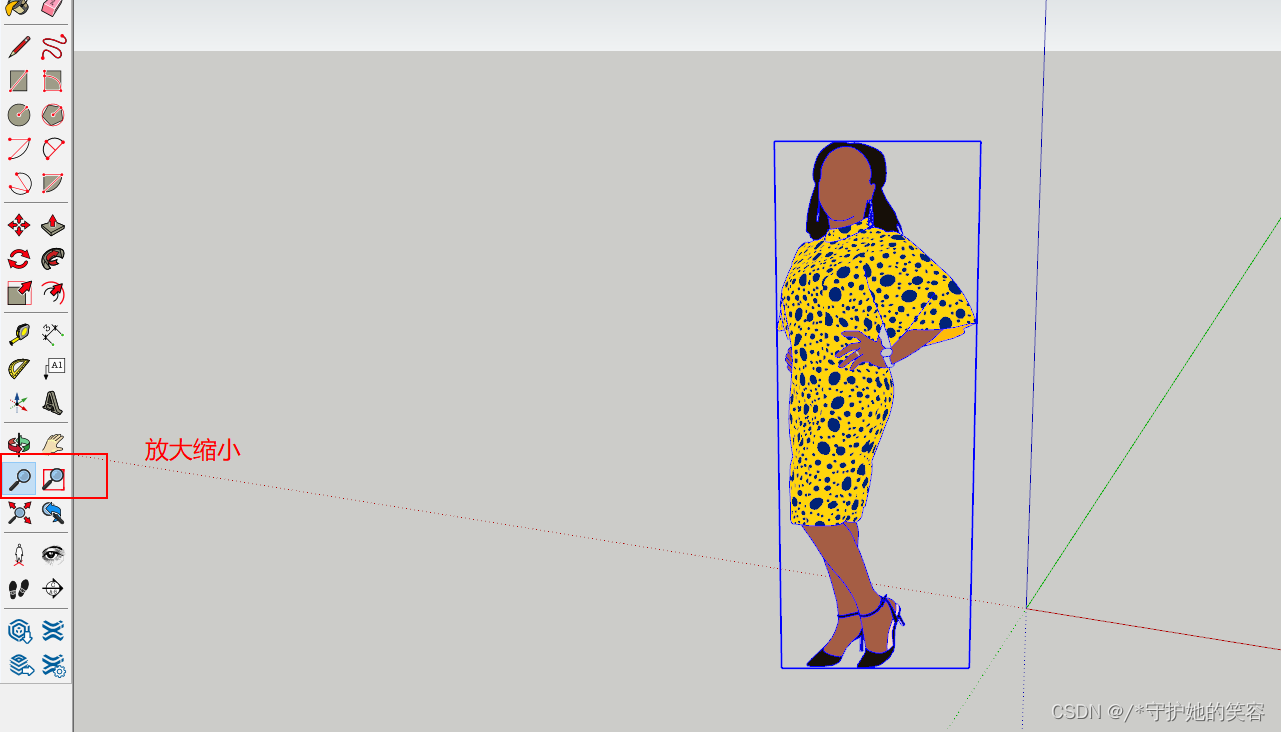

放大缩小

图标就是放大镜，有放大缩小，放大镜对着需要放大的地方按着鼠标左键推拉即可【我觉得不好用，不多说了】

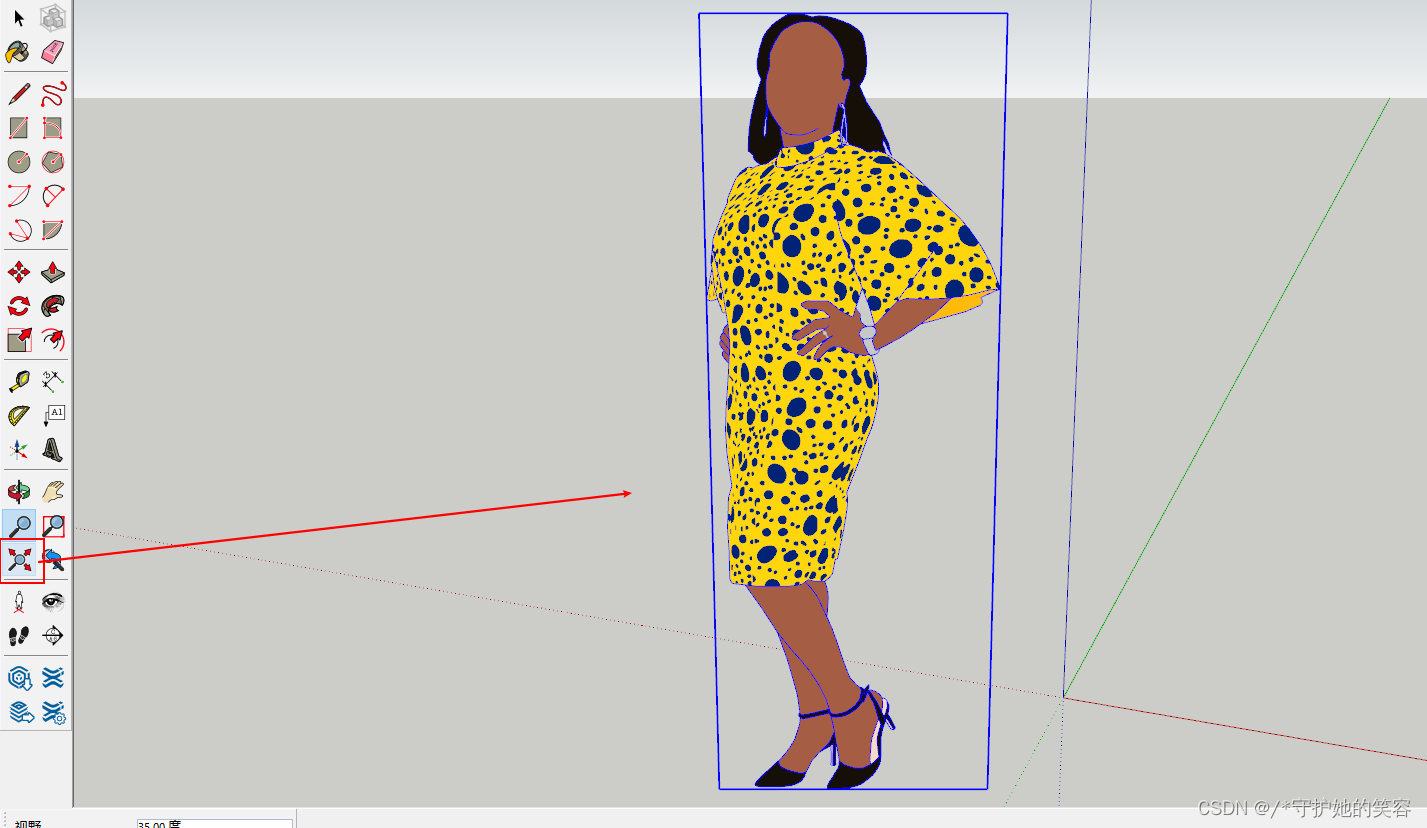

显示整个人物试图

这个我觉得还蛮好用的，就是直接显示人物窗口大小
这个一般是放大弄好细节以后，想看整体，那么直接点一下这个就好了。。

选择工具【常用6种说明】

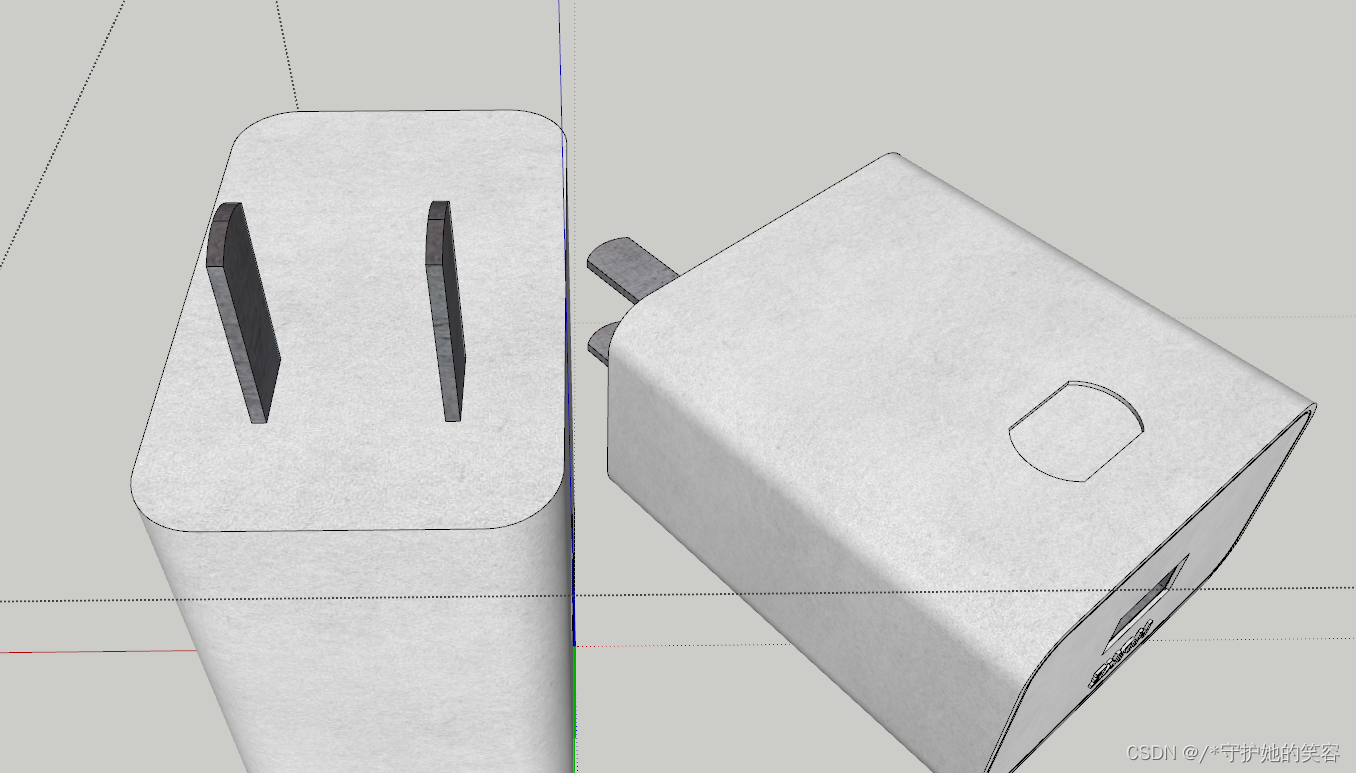

• 先导入素材，我下面只是用这些做说明，没有也没关系的。。。


选择工具说明

• 就是这个，这个快捷键呢是 空格，无论使用的什么工具，只要按空格就会回到选择工具了

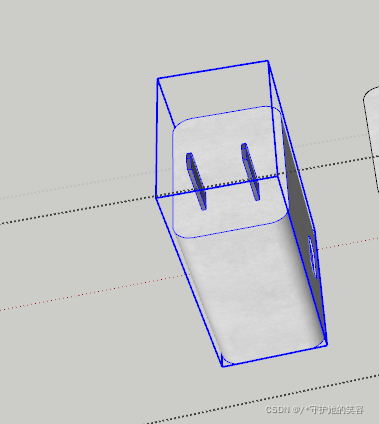

• 注，如果一组是这样实线选择，是不能正常用下面方法来选择的，如下

• 此时需要双击实线框中间，要一圈出现虚线才能正常用下面方式来选择


点选

• 点选有3种方式，看下面说明，当前默认是这个

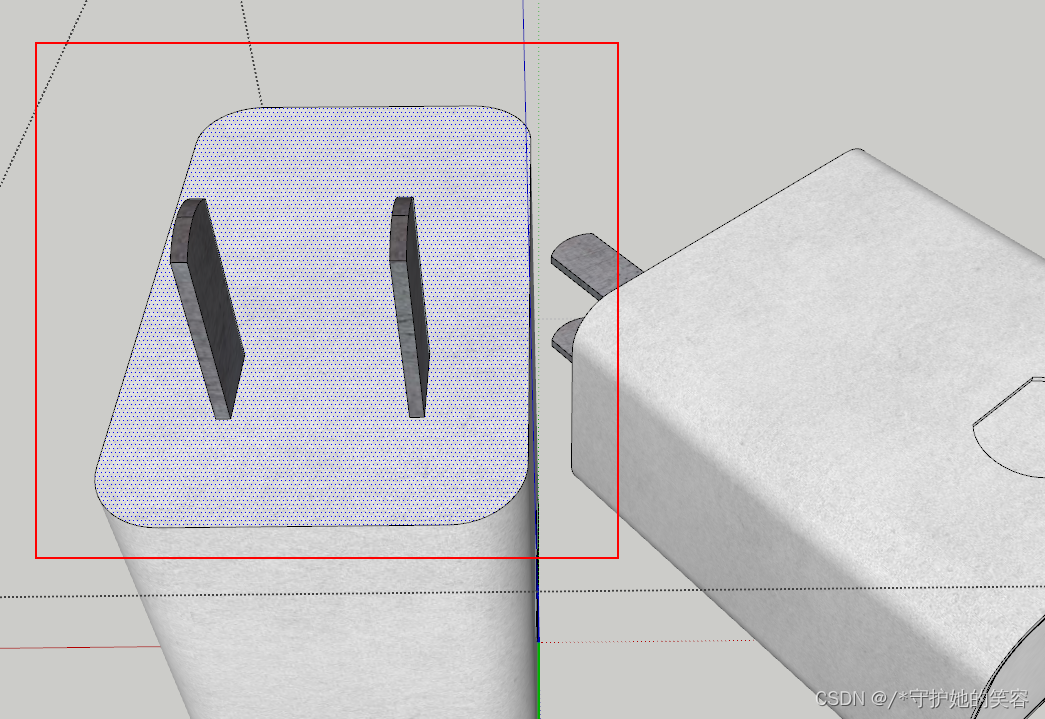

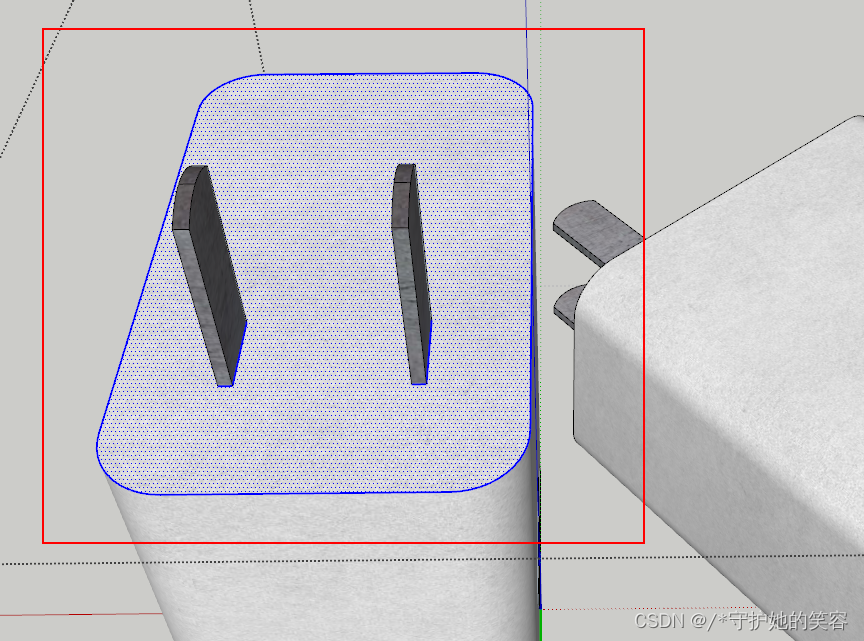

• 1、单击鼠标左键
  可以看到表面多了很多点，这就表示这个面被我们选中了


• 2、双击鼠标左键
  可以看到多了一圈线，表示面和其连接的边线被我们选中了【也就是说面和相连的线都会被选中】


• 3、三击或3以上点击鼠标左键
  可以看到整个物品被我们选中了【也就是说，与面相邻的线以及相邻的虚线都会被选中】


窗选

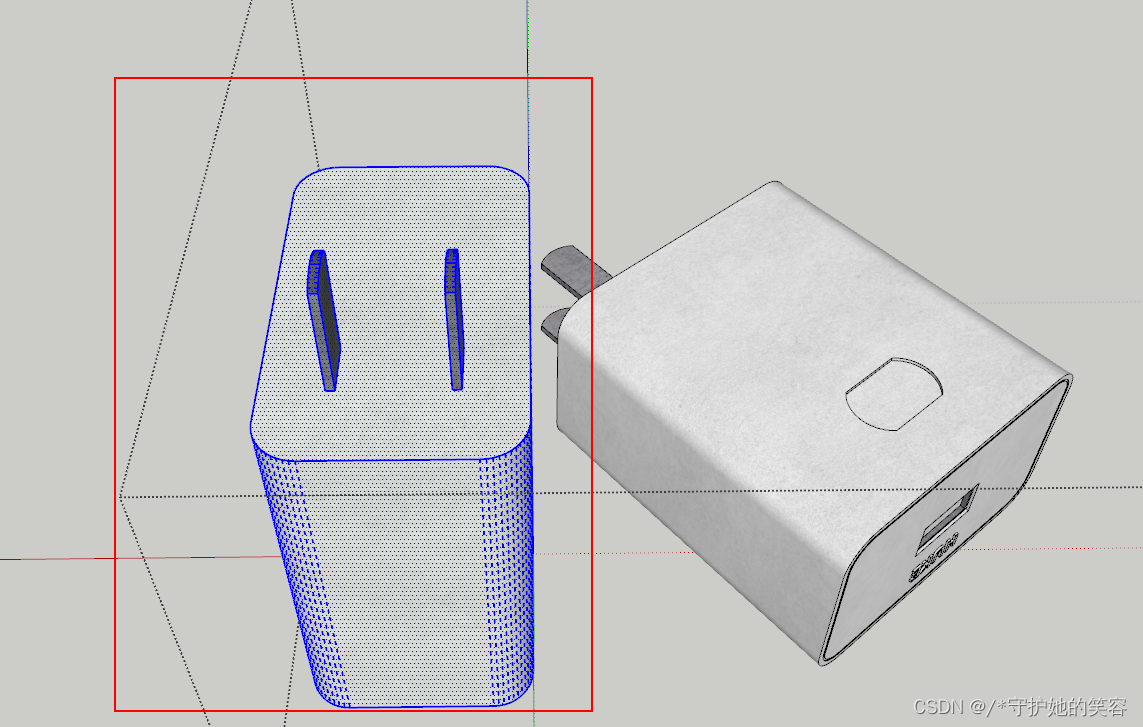

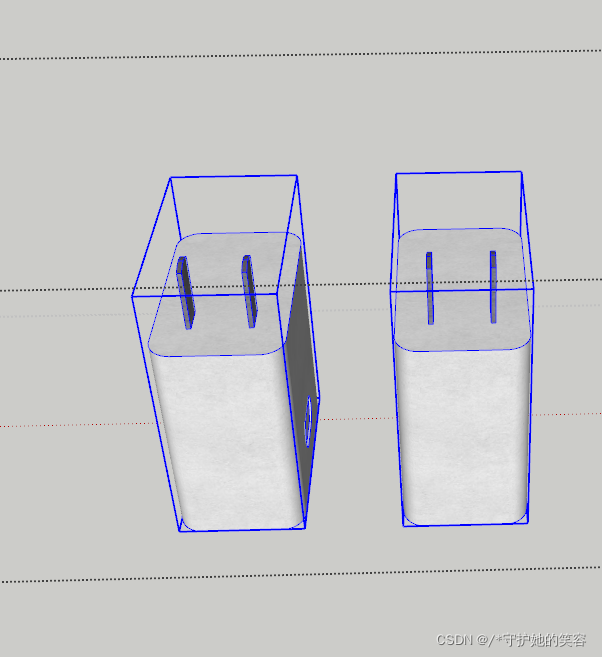

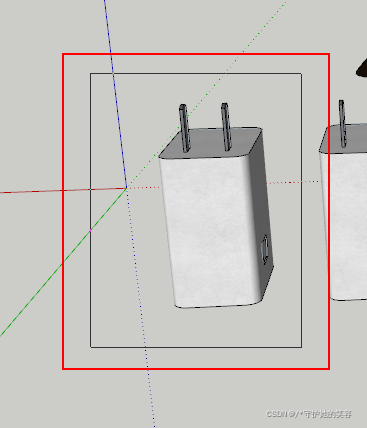

• 鼠标拉外框线，按住鼠标左键往右拉，是实线，只有被全部选中的实体才会被选中。
  如下看得出来实线不

• 选中后就是这样子的

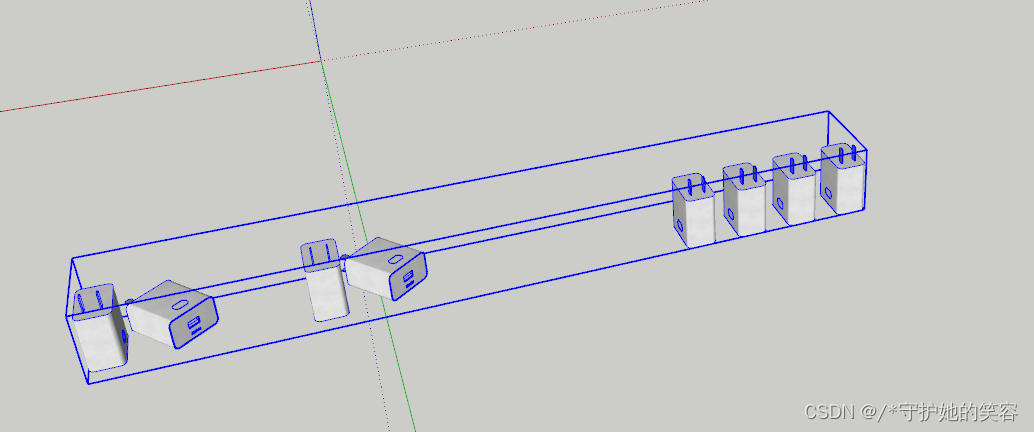

  下面是这个样子是因为它是一个组【我们后面说组是什么】


叉选【交叉选择】

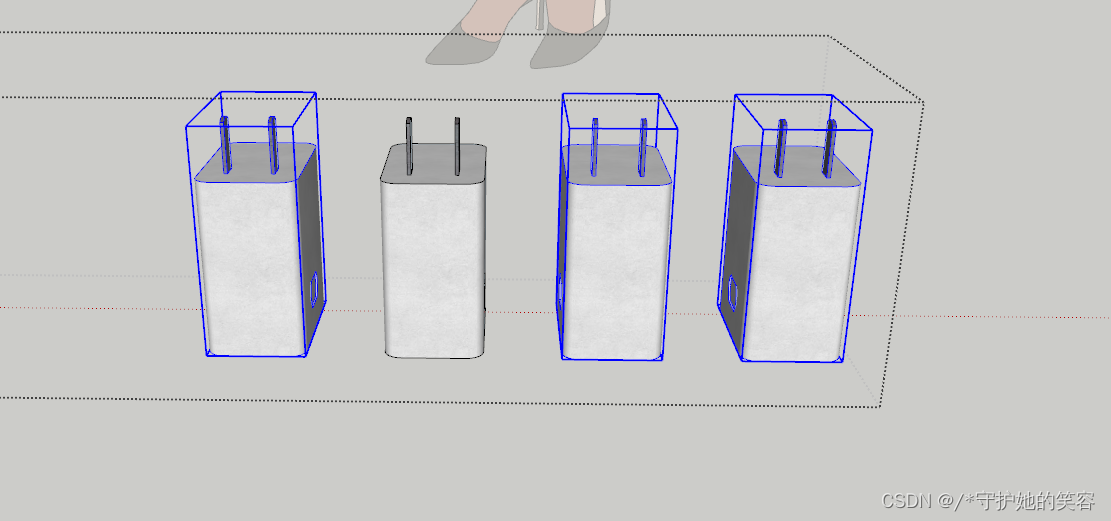

• 鼠标拉外框线，按住鼠标左键往左拉，是虚线，只要被虚线碰到的都会被选中。
  如下看得出来虚线不

• 选中后就是这样了

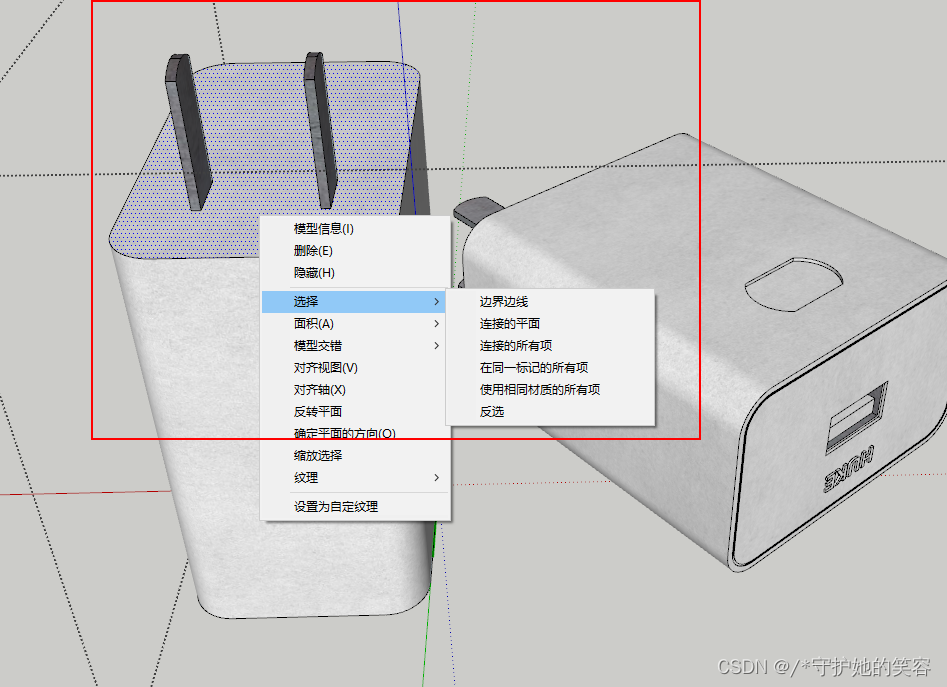

右键选取

• 就是我们先鼠标左键单击一个地方，然后右键，就可以看到选择里面的所有内容了，其实和上面单击多次效果一样的。。。


按钮选取

加选

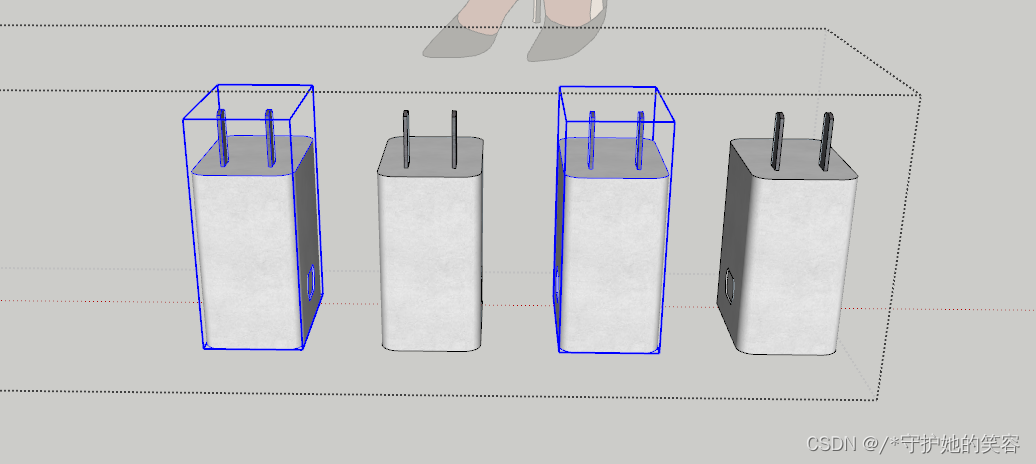

按住 ctrl键【此时鼠标上就多了个 +号】就是加选了

减选

快捷键shift+ctrl【此时鼠标上就多了个 -号】再用鼠标选择就可以了

全/取/反

全选

组合键ctrl+a全选

取消选择

• 1、鼠标左键单击空白处就取消选择了
• 2、组合键ctrl+t，不如鼠标点击来的方便，也不多用。

反选

• 组合键ctrl+shift+i即可

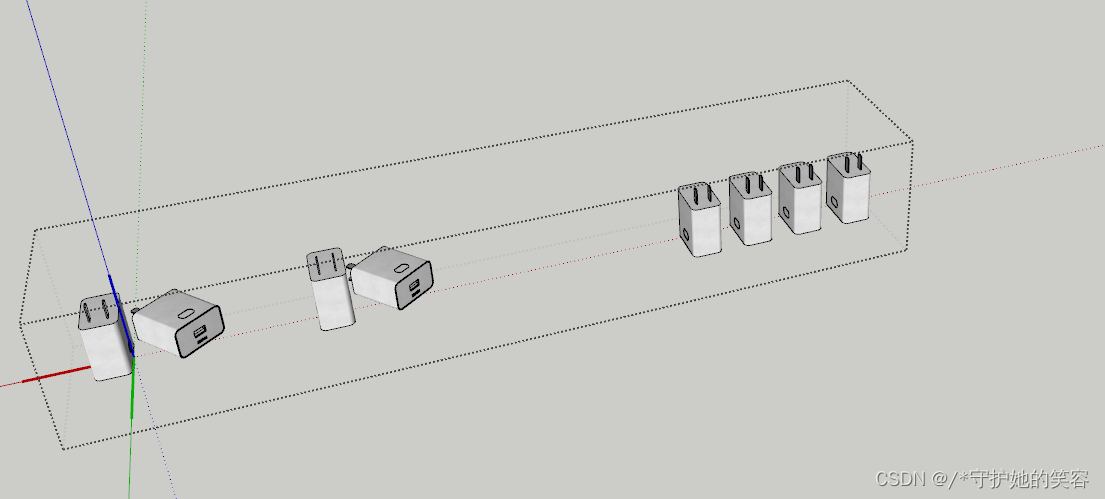

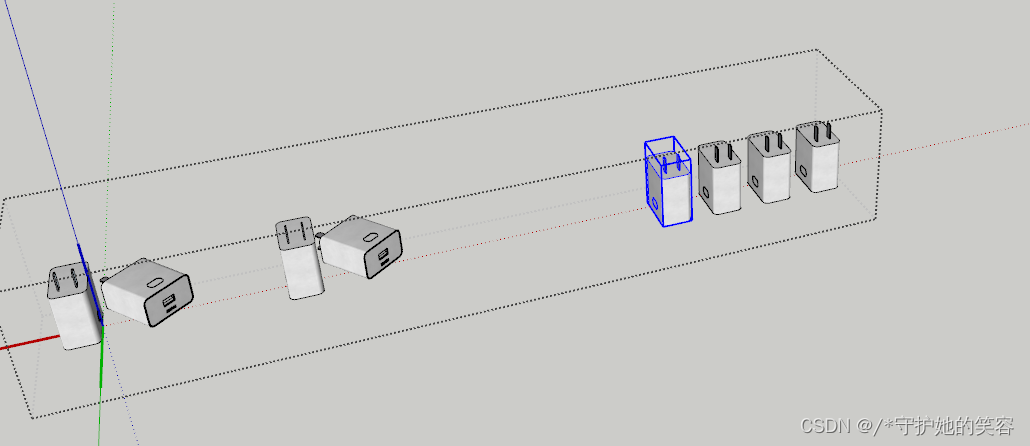

• 如，我先选择一个

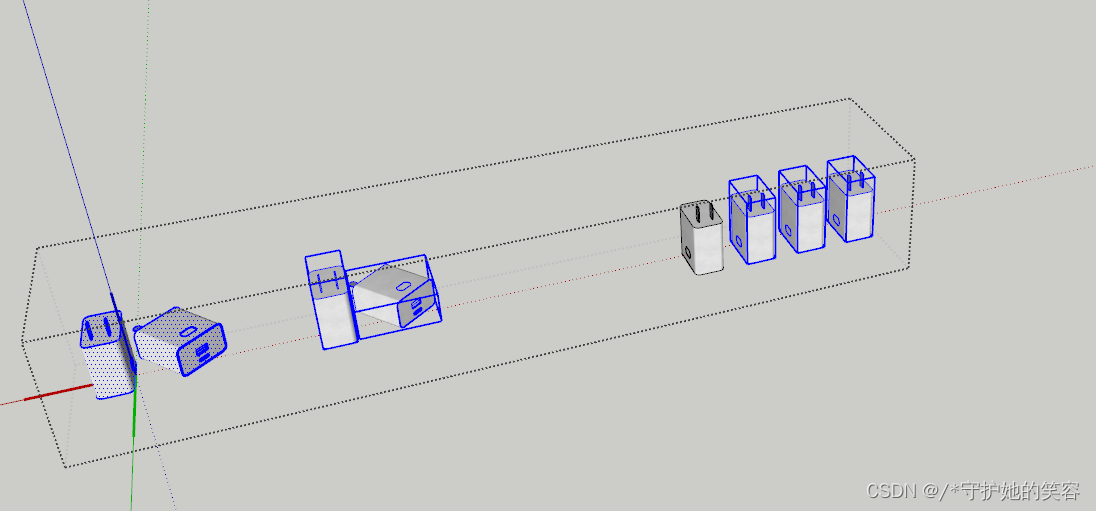

  按组合键即可反选

在线资源导入

谷歌地理位置导入

• 这个主要是城市规划等人使用的功能了哈。

• 这个功能呢需要登录哈，登录后就可以正常使用了

• 文件-地理位置-添加
  如：这个呢会和谷歌位置联网，我们搜索贵阳为例，然后选择区域

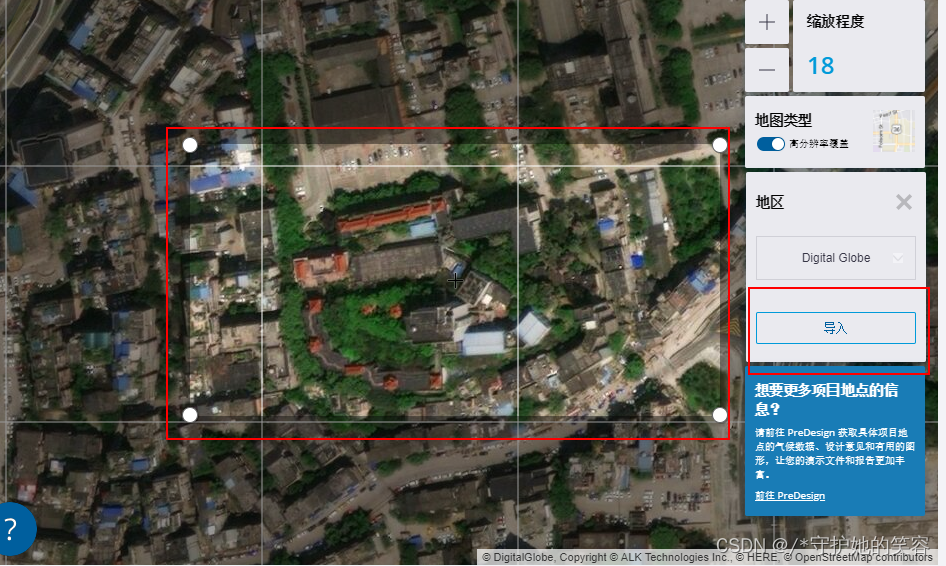

  有一个选择框，然后导入即可

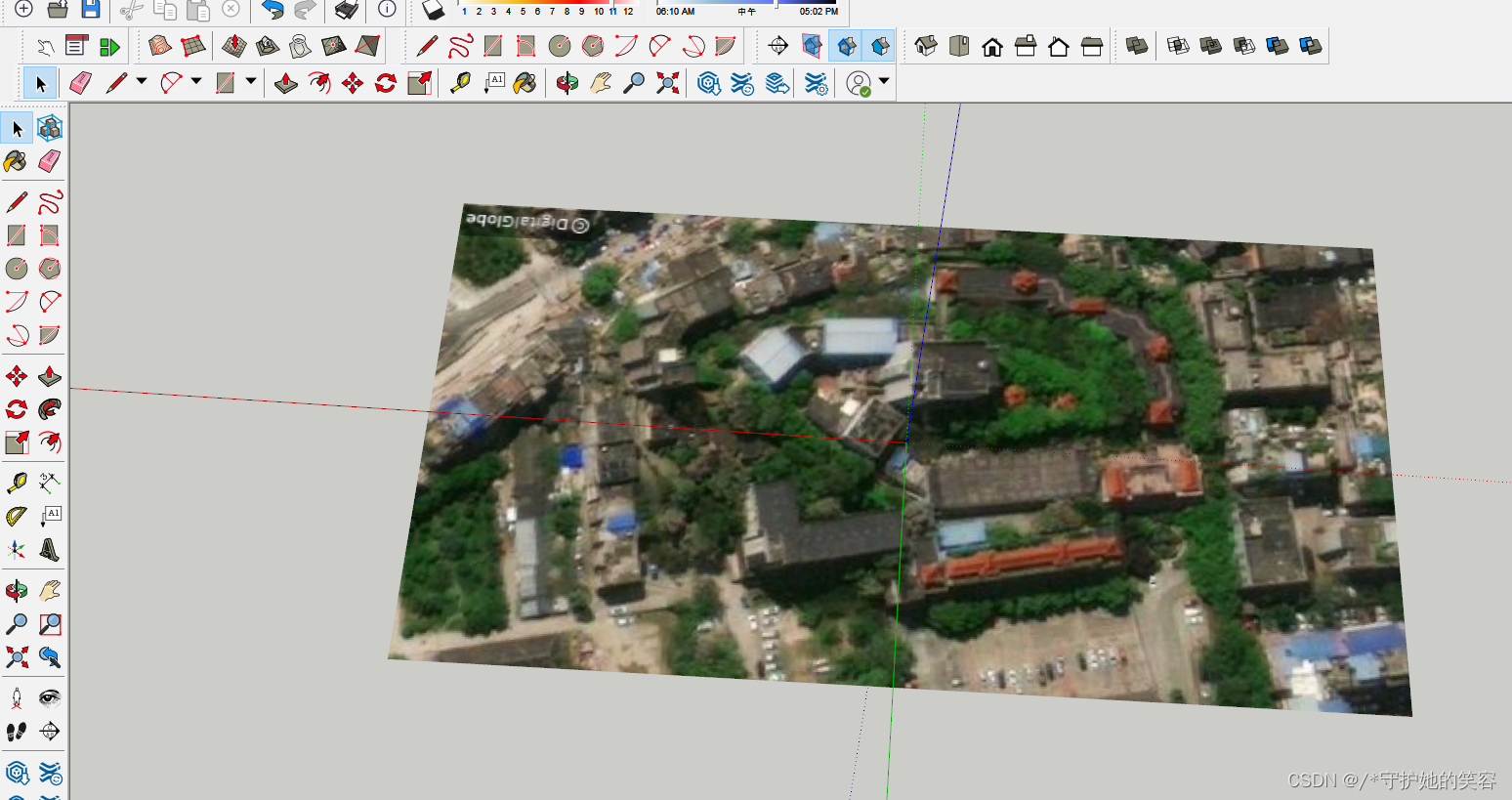

  导入成功就这样了

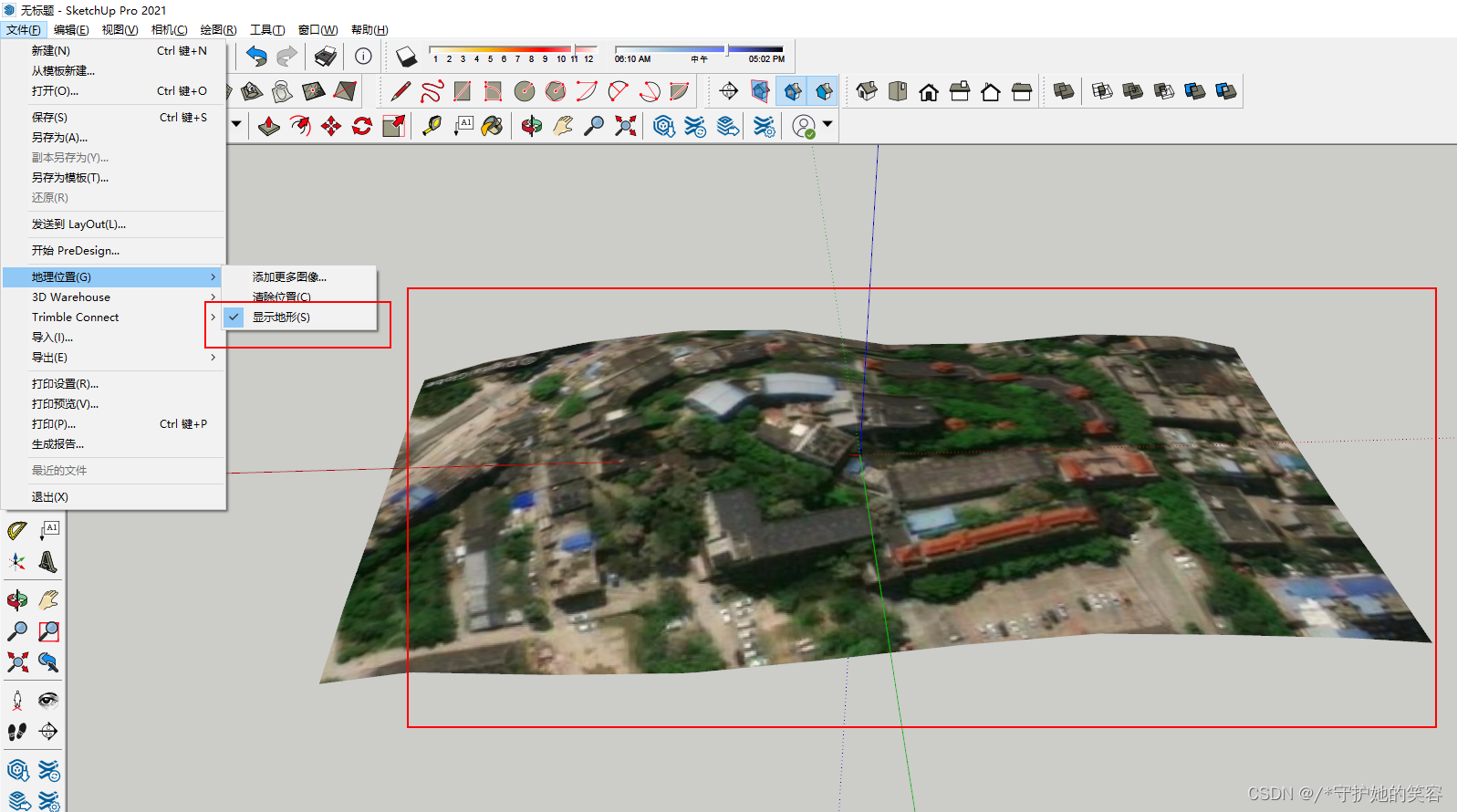

• 添加好以后呢，我们可以显示地形，这样呢就会显示实际的落差高度了


• 取消这个呢 就是文件-地理位置-清除哈。

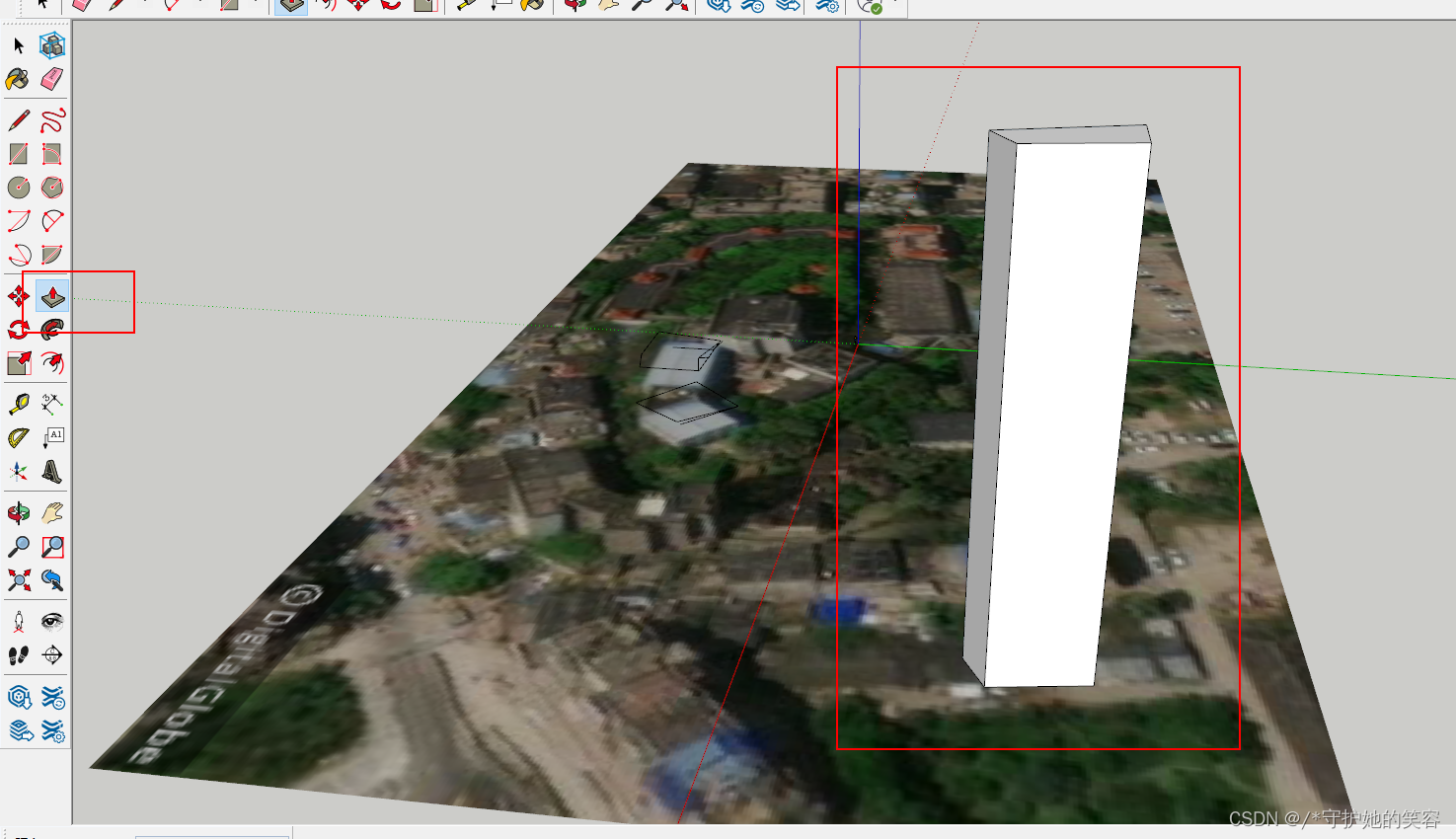

• 拉个模型看看呢
  再这个地图上，用笔圈出一圈出来。

  选好选择推拉工具，一拉，模型就出来了
  很牛有木有。。。。
  其实这个呢是城市规划这些人用得着，我肯定用不着的这个的。。。


在线模型导入

• 这个呢 室内设计或者其他设计的人可以使用哈
• 方式有2种
  • 1、sketchup软件本身的组件功能来进行下载
  • 2、网页下载

组件功能获取

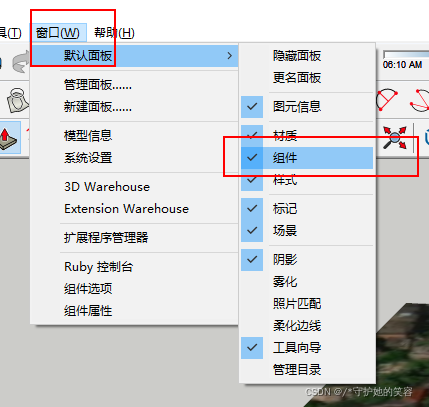

• 首先需要确保组件是开启的

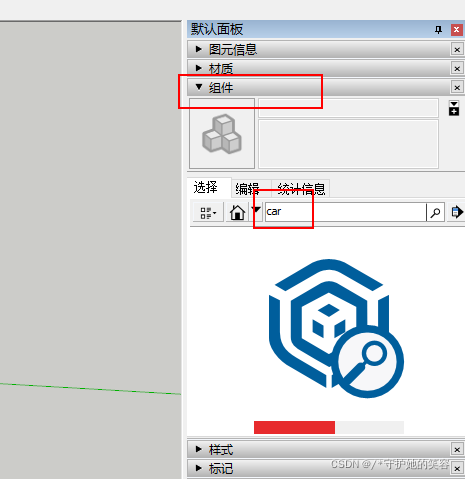

• 直接再右边组件种搜索即可
  如，我搜索汽车【car】因为是国外软件，所以得用英文啊

  找到喜欢的，直接单击即可 自动下载了

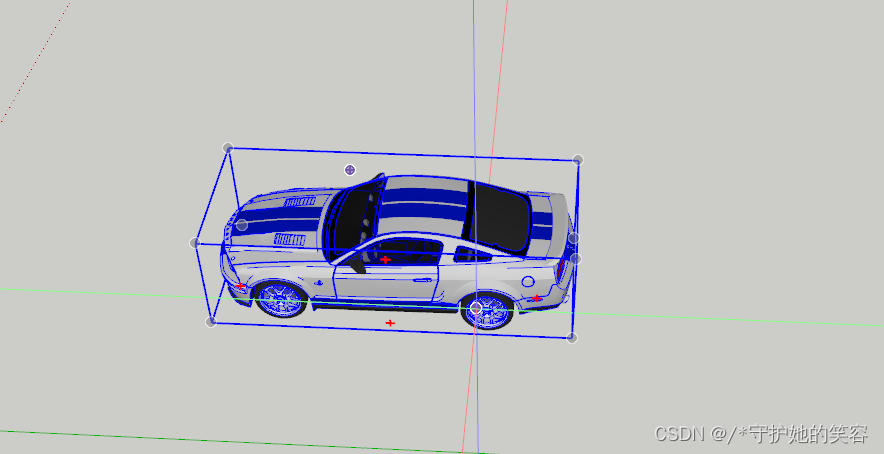

  下载好以后呢，模型就跟随鼠标了，再点击一下鼠标左键就可以了

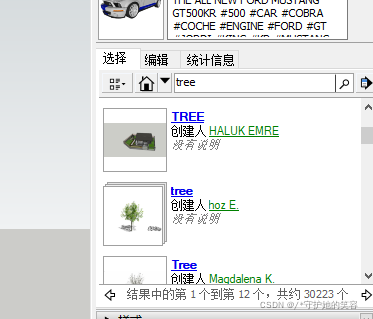

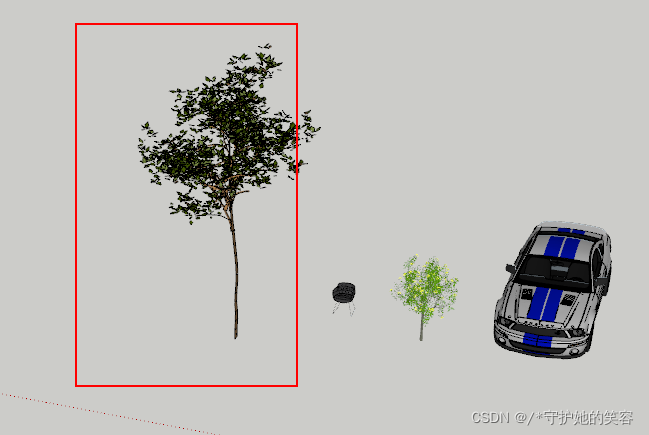

• 同理，我再添加一颗树

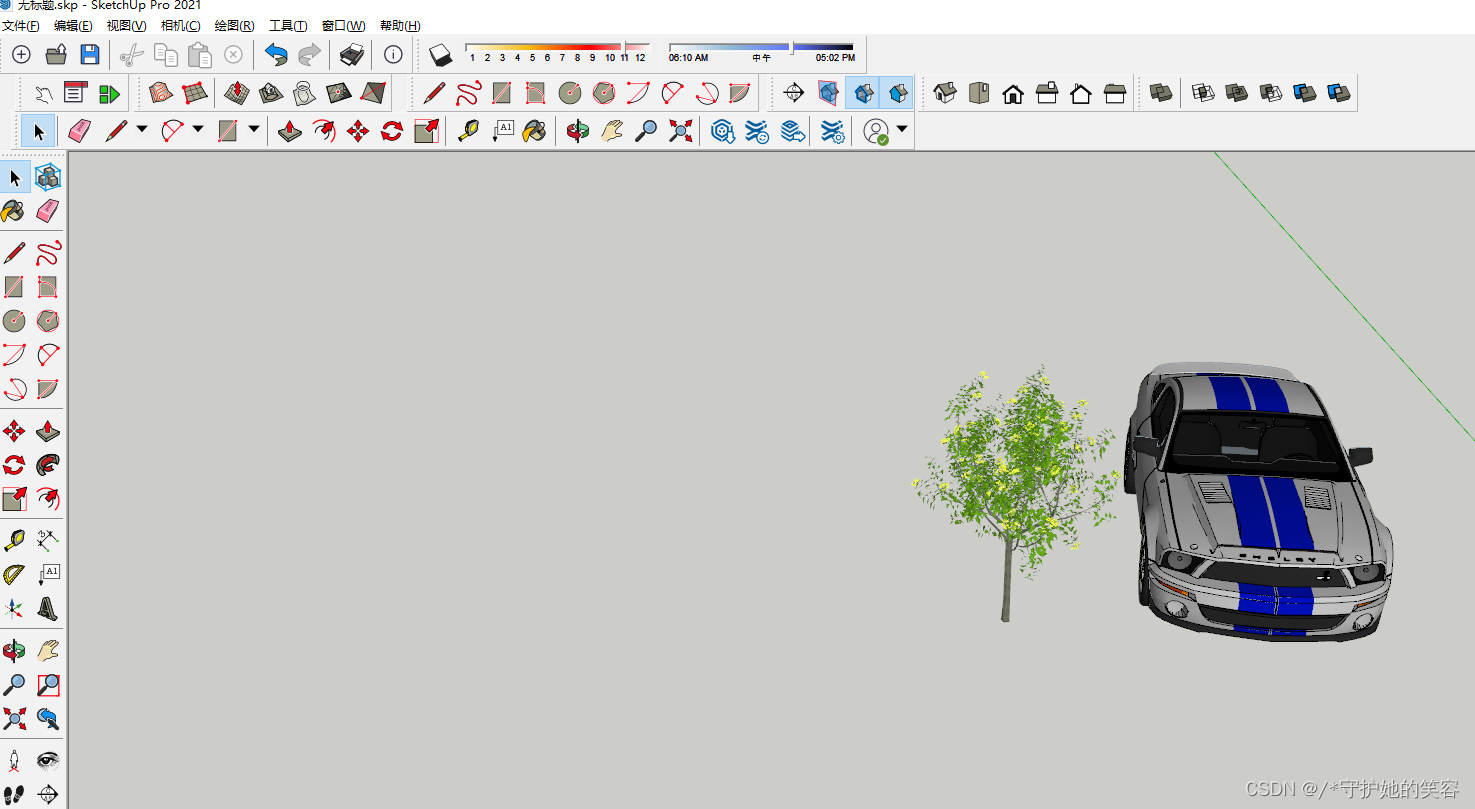

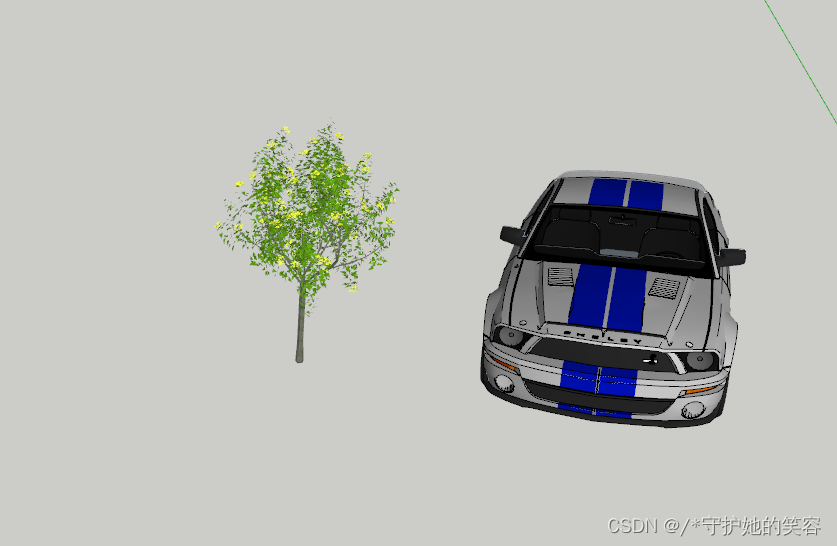

  然后我就拥有一棵树和一辆车了。。。


网页获取组件

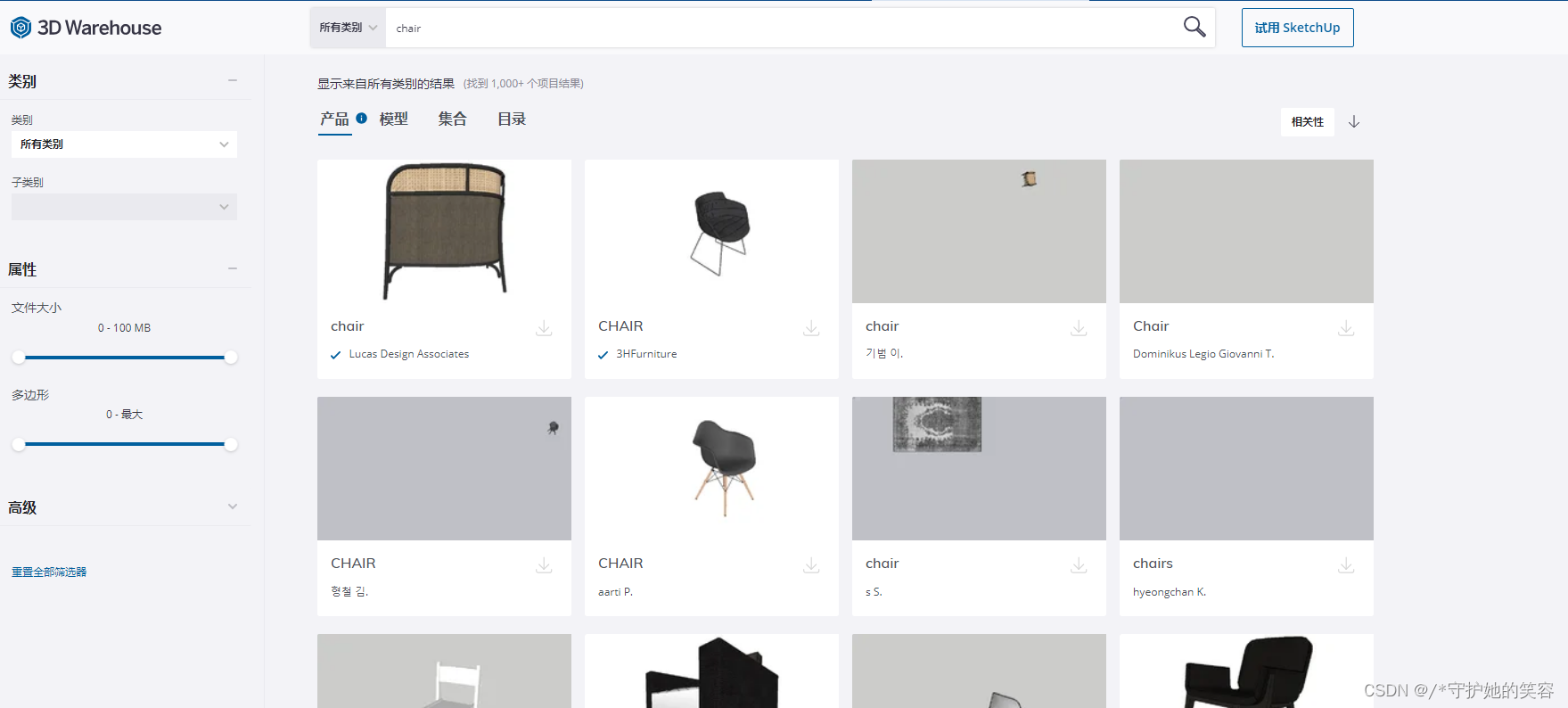

• 网址：3dwarehouse

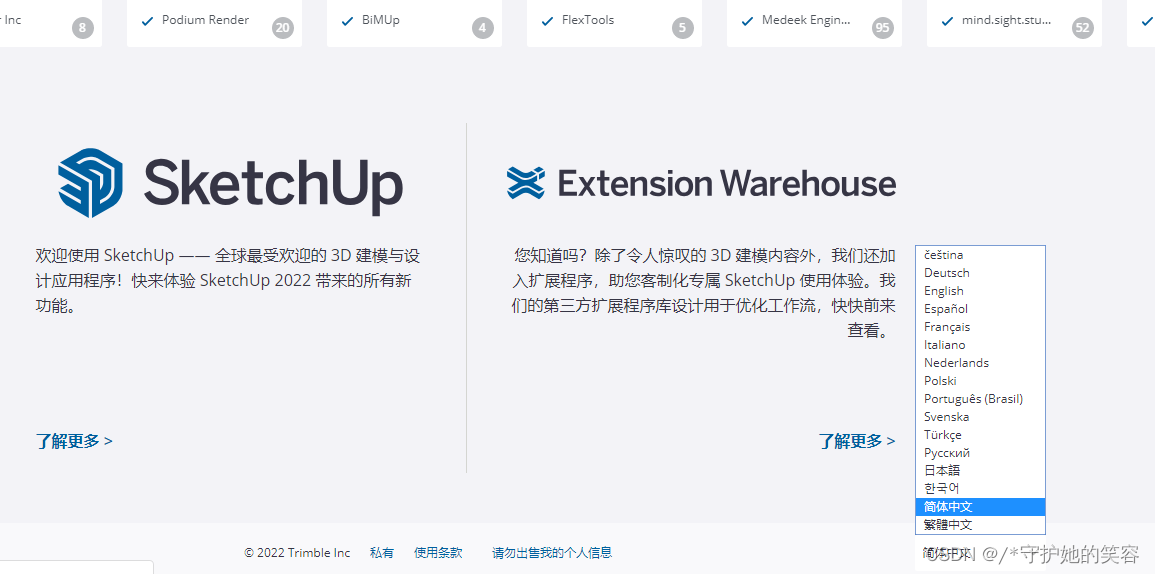

  网页最下方可以选择语言，但我选择中文了，但页面好像还是英文。。。


搜索下载

• 这个搜索呢，可能英文搜索结果更多一点【可以先中文搜试试，如果没啥内容在用英文来搜】

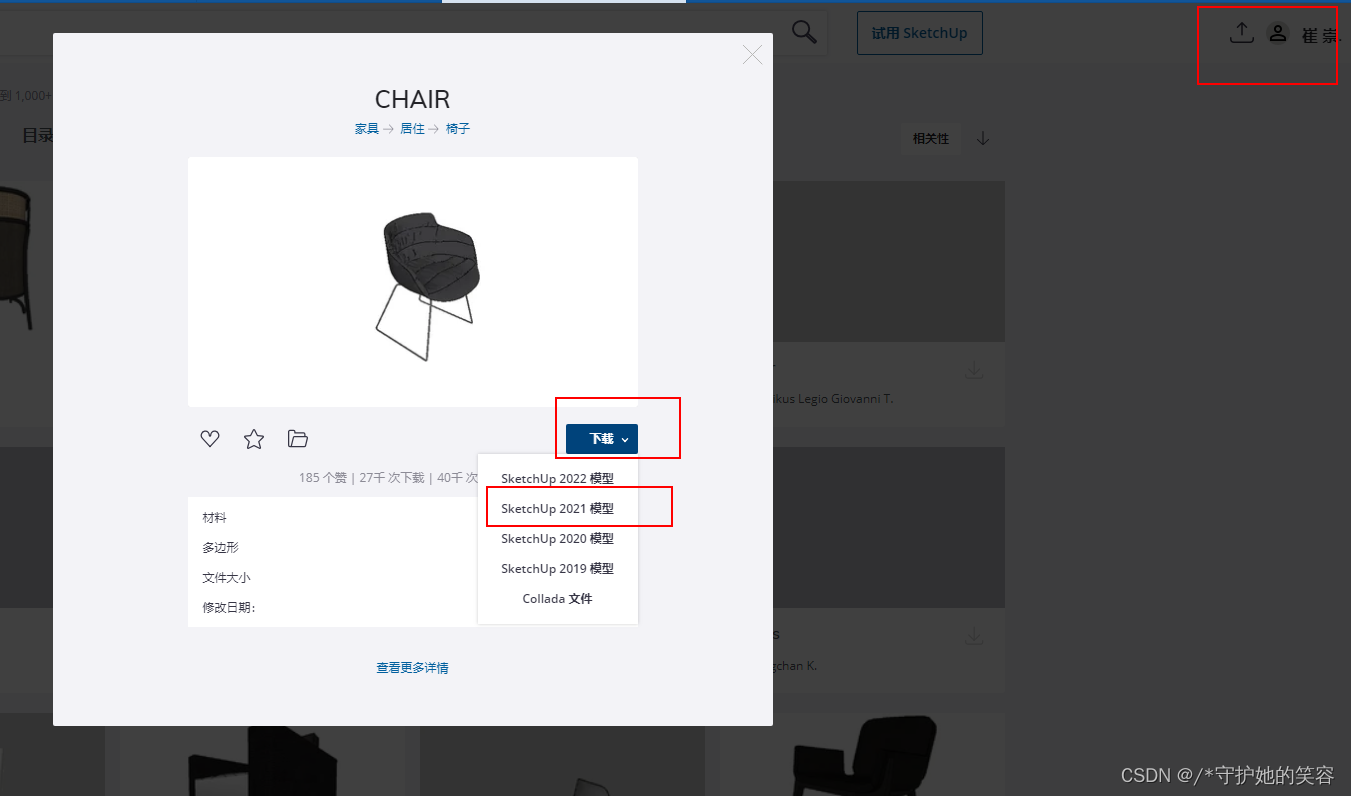

• 下载，直接点击物品或者页面种的下载栏，都会出现下面样式，根据版本选择，我们选择2021的即可。
  这个是需要登录才能下载的哈【账号和软件登录那个一样的】

  下载好以后呢，桌面就多了一个内容了


软件导入下载的模型

• 也可以直接打开这个模型，然后复制，到另外一个已经打开的模型中粘贴即可。
• 我用的是导入的方式

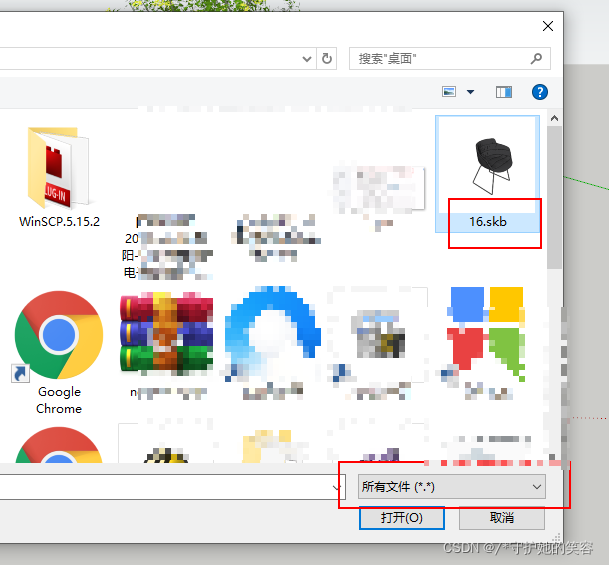

  流程如下，因为我们下载的是skb格式，我们需要在软件中先打开这个skb

  打开以后呢可以看到只有这一个模型

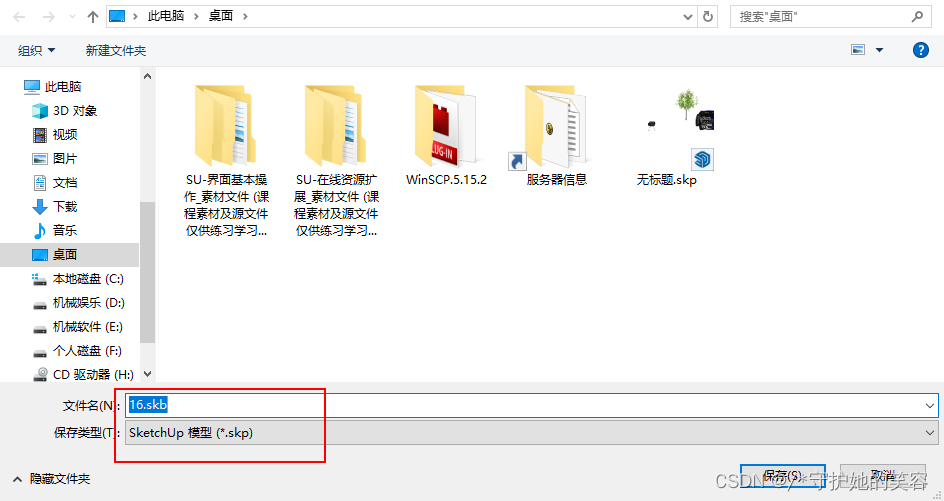

  此时我们另存为为 skp格式

  重新打开我们需要导入的地方模板

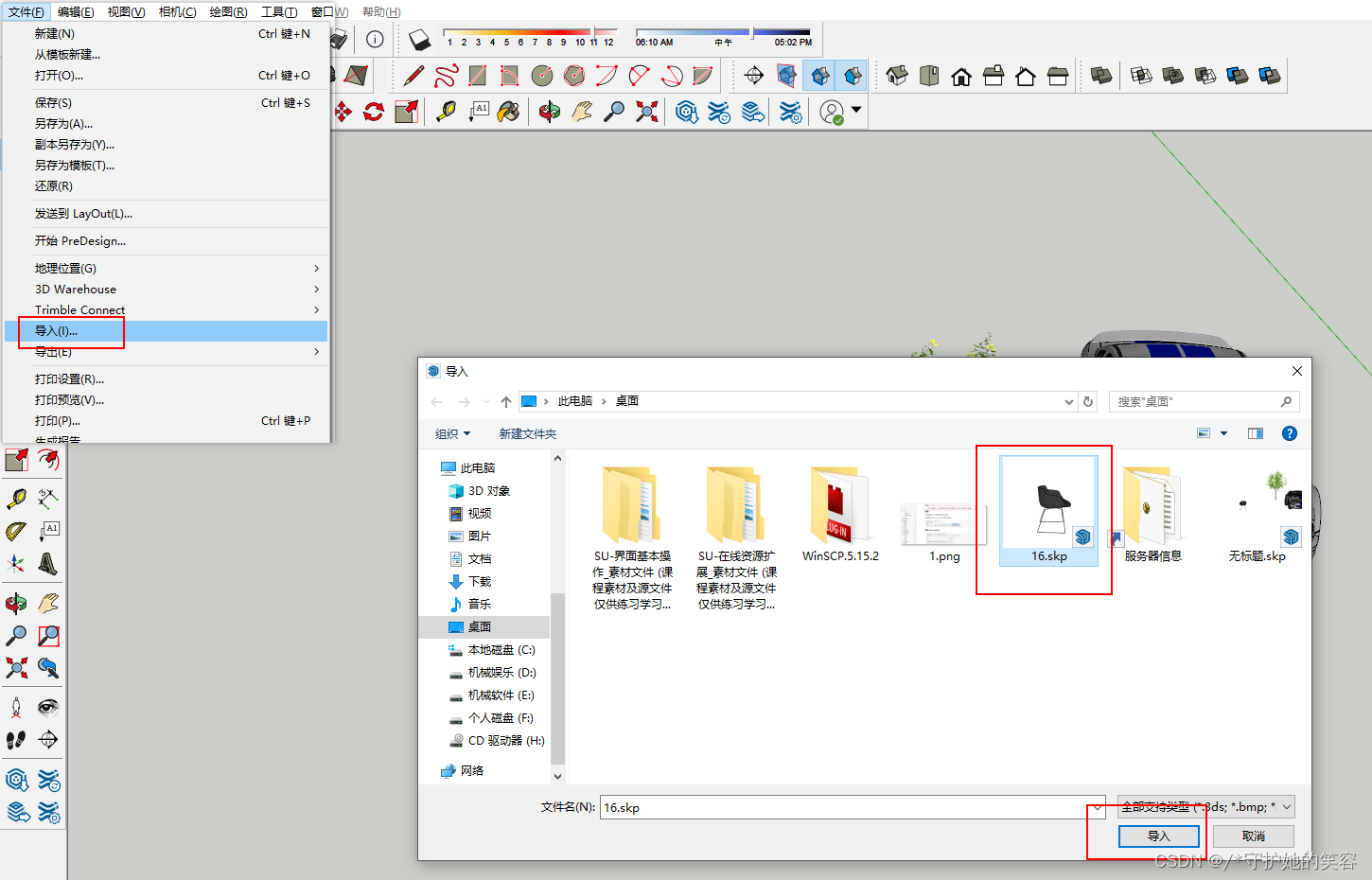

  此时点击：文件-导入

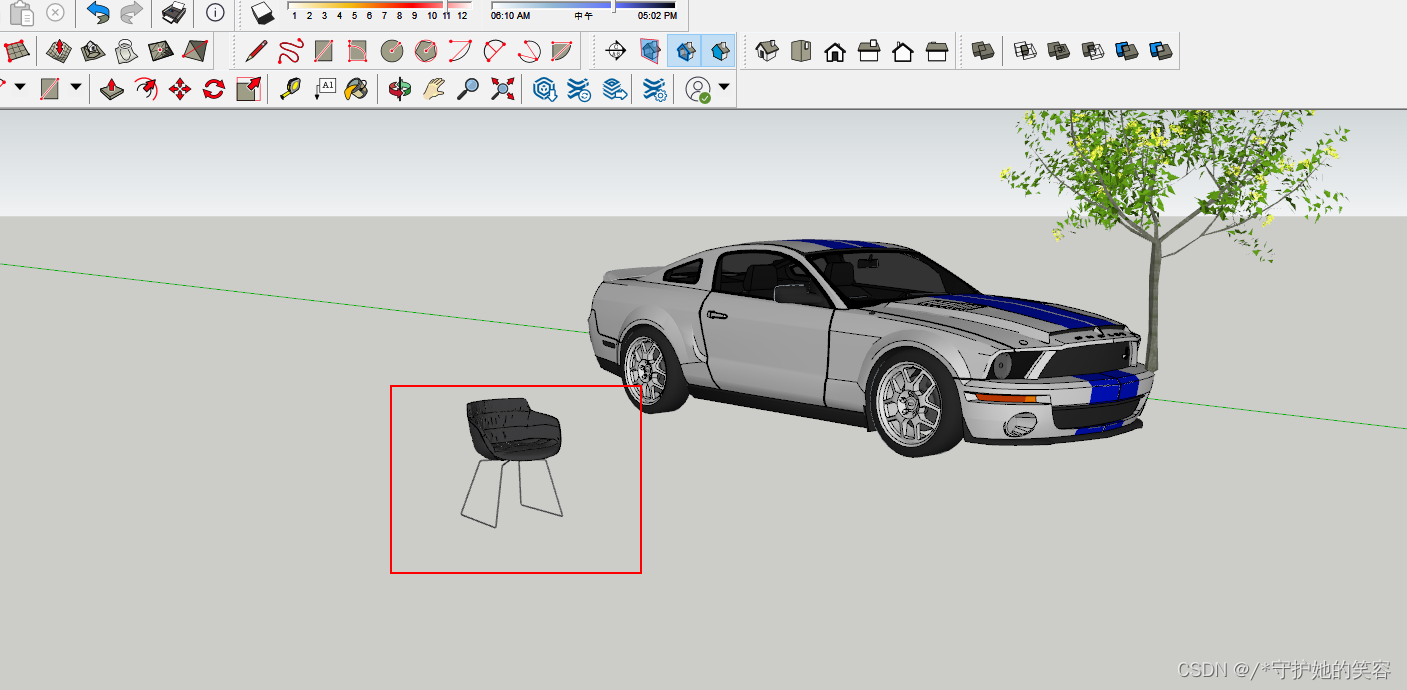

  导入后放到任意位置就可以了


软件内直接获取网页组件

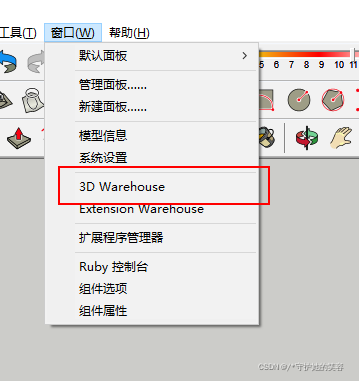

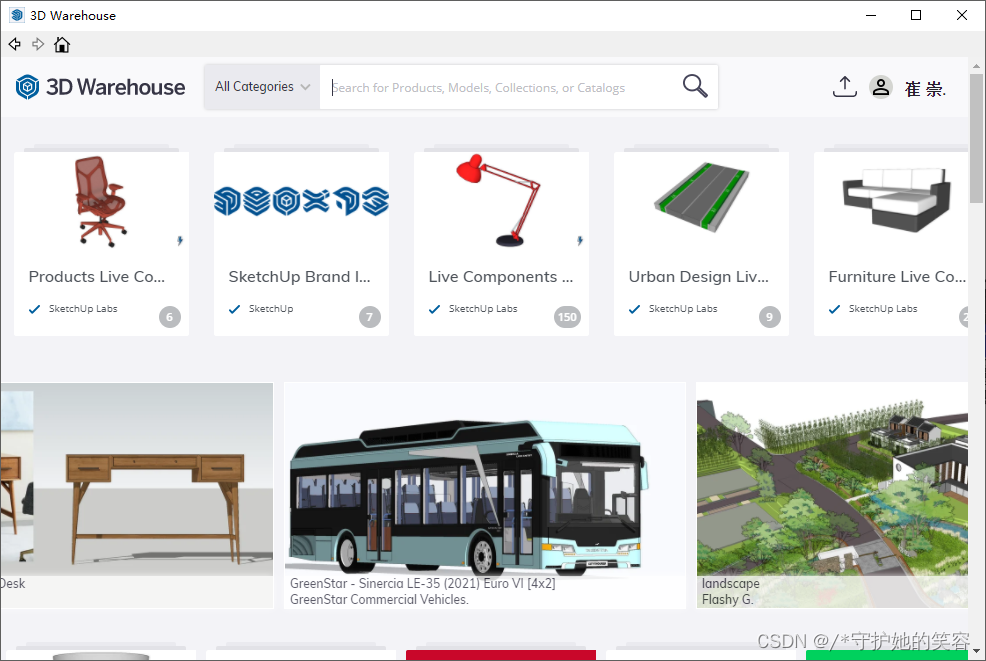

• 软件内打开： 窗口-3D Warehouse

  这个界面呢和网页打开是一样的

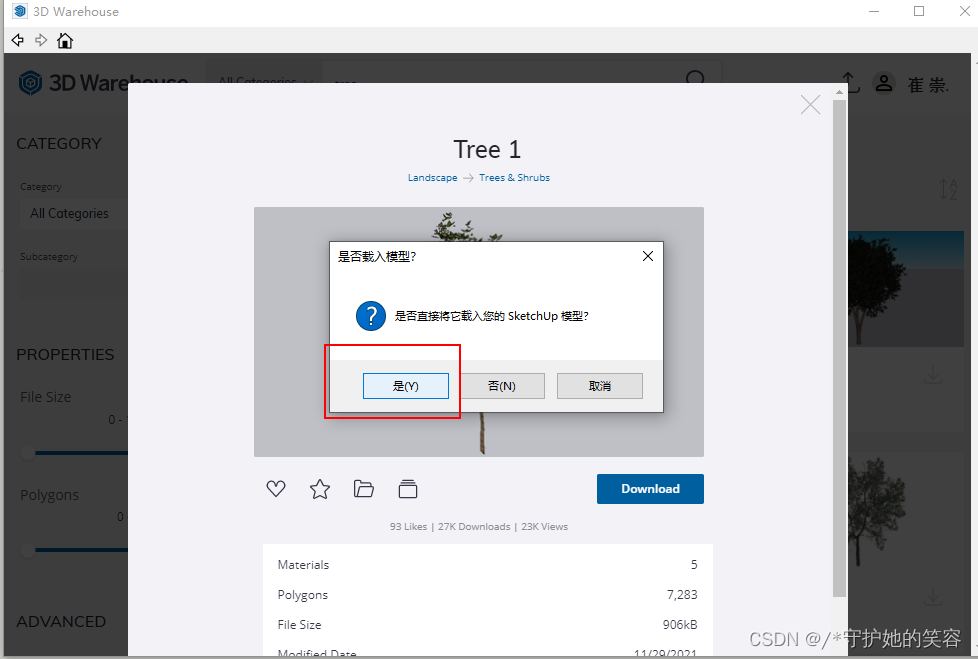

  这个地方下载呢能直接载入模型欸，超方便。

下载完以后就直接在页面中了。。。

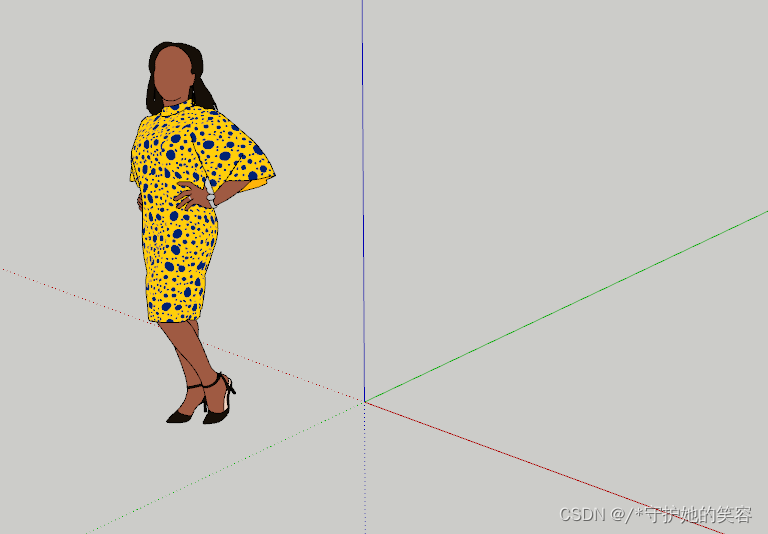

人物误删了怎么恢复

组件里面重新下载呗。。。。
就和上面下载其他模型一样的道理。。。
