tpf文件

IBM®z / Transaction Processing Facility（z / TPF），企业版V1.1，是一种高性能操作系统，专门设计用于大批量，实时事务处理。 z / TPF在IBM z Systems™企业服务器上运行。

入口控制块（ECB）资源监视器是z / TPF上的集中式工具，用于收集和监视每个ECB使用的各种系统资源。命名限制集（LSET）是分配给ECB的监视限制的集合。本文介绍了如何作为一个实体来监视和控制多个ECB的资源。

设置资源使用限制可能会阻止工作流中的一系列ECB使用所有可用的z / TPF资源。按LSET和ECB所有者名称显示资源使用情况的报告是确定ECB正确资源限制的有用工具。这两个功能都可以帮助您更好地了解应用程序对z / TPF系统的影响，并主动避免由于系统资源耗尽而发生的灾难性事件。

在阅读本文之前，请熟悉与以下APAR相关的IBM知识中心主题，这些知识可作为z / TPF的产品更新12（PUT12）的一部分获得：

APAR PJ42754。监视和控制多个ECB作为单个实体的资源并生成按LSET分类的使用情况报告的能力。
APAR PI44439。在使用情况报告中包含有关z / TPF和z / TPF数据库工具资源的信息。

请参阅相关的话题，这些话题。有关ECB资源监视器中命名限制集的介绍，请阅读Gabriel Nieves 撰写的developerWorks文章z / TPF上的ECB资源监视器PUT10增强功能。

配置LSET以监视一组ECB

z / TPF的产品更新12（PUT12）引入了一项新功能，称为组ECB资源监视。此功能从关联的ECB组收集和监视资源使用情况。这些关联的组称为组ECB资源监视集（或组集）。组集由ECB进行组织，这些ECB从共同的工作流中继承相同的LSET。子ECB通过使用大多数create宏和API来继承其父ECB的LSET。如果父ECB尚未在现有组集中，则子ECB和父ECB都将添加到新组中。 ECB仍然是组集的一部分，并且如果ECB保留相同的LSET，则会将自己的子ECB添加到该组集中。

要开始对组集进行资源监视，必须首先创建，配置和启用LSET。单个ECB LSET和组ECB LSET是命名限制集的两种类型。单个ECB LSET用于单个ECB资源监视。组ECB LSETS用于组ECB资源监视。在资源限制表的所有副本中，组ECB LSET被链接到同名的单个ECB LSET。如图1所示， ZECBM CREATE LSETNAME命令创建一个单个ECB LSET，并将组ECB LSET命名为MYGLSET1。

图1.创建一个组ECB LSET

ZECBM ON GROUP LSETNAME命令打开对组ECB LSET的资源监视。最初应用于所有新创建的ECB的系统默认LSET（名为DEFAULT）不能用于组ECB资源监视。此限制可防止所有不继承不同LSET的ECB最初参与组ECB资源监视。也就是说，如果为ECB分配了默认的LSET，则z / TPF不会将ECB作为一个组进行监视。

组ECB LSET的大多数命令与单个ECB LSET的命令相同。您可以在许多ZECBM命令中使用GROUP参数来修改组ECB LSET。例如， ZECBM SET LIMIT GROUP命令更改组ECB LSET的资源限制。在图2中，资源FIND的第一个限制设置为500000个请求。该限制适用于使用MYGLSET1作为其组ECB LSET创建的任何组集。

图2.修改并显示组ECB LSET

即使创建组ECB LSET需要单个ECB LSET，也无需为单个ECB LSET建立任何资源限制即可启用组ECB监视。 ZECBM SET ACTION命令配置系统默认操作和单个资源操作。这些操作会影响单个和组ECB LSET。

激活组ECB资源监视

创建组ECB LSET并将其启用以用于组ECB资源监视之后，可以创建组集。这些步骤是：

使用ECBMC宏或tpf_ecbmc_set_lsetname函数将LSET分配给ECB。
创建从父ECB继承LSET的子ECB。大多数create宏，例如CREMC和SWISC TYPE=CREATE ，以及它们的C API等效项，都会导致子ECB继承父ECB的LSET。唯一的例外是CRETC和CXFRC宏。这些宏运行一个例程，该例程独立于调用的ECB创建新的ECB。其他ECB创建例程会检查LSET是否符合组监视的条件。

完成这些步骤后，子ECB将加入父ECB的组集（如果存在），或者为两个ECB创建一个新的组集。只要将来的所有子ECB继承相同的LSET，它们也将加入其父ECB的组集中。清单1显示了一个程序，该程序为其ECB分配了一个新的LSET名称，并使用CREMC宏创建了一个新的子ECB来进入程序QZZ6。

清单1.创建一个从其父ECB继承LSET的子ECB

int rc;
char mylsetname[9] = "MYGLSET1";

rc = tpf_ecbmc_set_lsetname(mylsetname);
if(rc == 0)
{
  cremc(0, NULL, QZZ6);
}
else
{
  printf("tpf_ecbmc_set_lsetname(%s) failed", mylsetname);
}

…

每个组集分配有一个用于资源监视的控制块。控制块中最重要的表是组资源计数表（RCT）和组资源限制表（RLT）。这些表类似于用于监视单个ECB的RCT和RLT。创建组集时，将复制父ECB的RCT并将其用作组RCT的初始资源计数。 ECB LSET组中的限值将复制到RLT组中。您对组ECB LSET中的限值所做的任何修改都不会影响现有的组集。仅在禁用组ECB LSET的资源监视时，现有的组才会受到相应的组ECB LSET的影响。

存在组集时，将继续对组集进行资源监视。当一个组集不再包含任何ECB时，它将被自动删除。

ECB以下列任何一种方式离开组集：

如果您更改ECB的命名限制集。
如果通过使用ECBMC宏或tpf_ecbmc_set函数将ECB设置为接收无限资源。
如果应用程序释放了ECB。
如果z / TPF系统强制ECB退出。

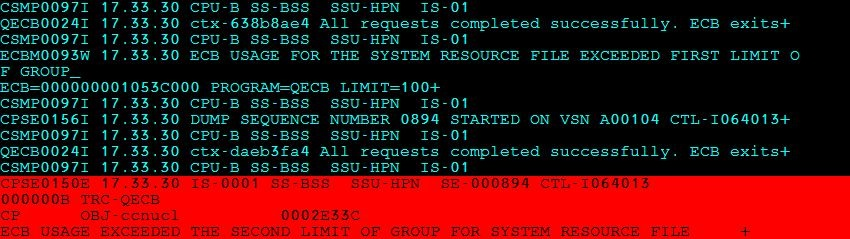

ECB资源监控器首先触发来自单个ECB资源监控的资源操作，然后触发来自组ECB资源监控的资源操作。在第一个ECB上触发资源操作，该操作导致组集超出其资源限制。图3显示了当ECB导致其组设置超过其对系统资源FILE的第二个限制时发生的CTL-64013错误。

图3.超出组集的资源限制

在组ECB资源监视中，资源操作DMPE导致第一个ECB产生系统错误并退出；组集中检索相同资源的所有后续ECB被强制退出而不会出现系统错误。 MSG和DMPR资源操作仅由第一个ECB触发一次；随后的ECB可以继续检索相同的资源。

通过LSET收集资源使用情况

要通过LSET生成使用情况报告，请输入ZECBM COLLECT START命令，并使用TIME参数以分钟为单位指定时间段。如果指定非零时间值，则收集时间段在发出命令时开始，在该时间段结束后结束。如果将时间值指定为零，则收集时间是从上一次初始程序加载（IPL）到发出命令的时间。在图4中， ZECBM命令开始收集数据，继续收集1分钟，然后将使用情况数据写入逗号分隔值（csv）文件。

图4.创建命名的限制集使用情况报告

由于报表是以csv格式组织的，因此可以将它们导入到任何关系数据库或电子表格应用程序中，以便与以前生成的报表进行比较。

该报告显示有关指定时间段内每个LSET的信息。它分别列出了单个ECB LSET和组ECB LSET的数据。对于每个LSET，该报告列出了资源总量，高水位线以及大量资源的高水位线的时间戳。收集的资源并不专用于ECB资源监视器使用的资源。该报告还显示z / TPF数据库设施的使用情况数据，系统详细信息以及有关LSET使用情况的统计信息（清单5）。请参阅下载以获取样本资源使用情况报告。
