卫星计算：方位角、俯仰角、极化角

于 2024-06-19 15:15:26 发布
阅读量193 收藏
点赞数 2
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cxd1314520/article/details/139804091
版权

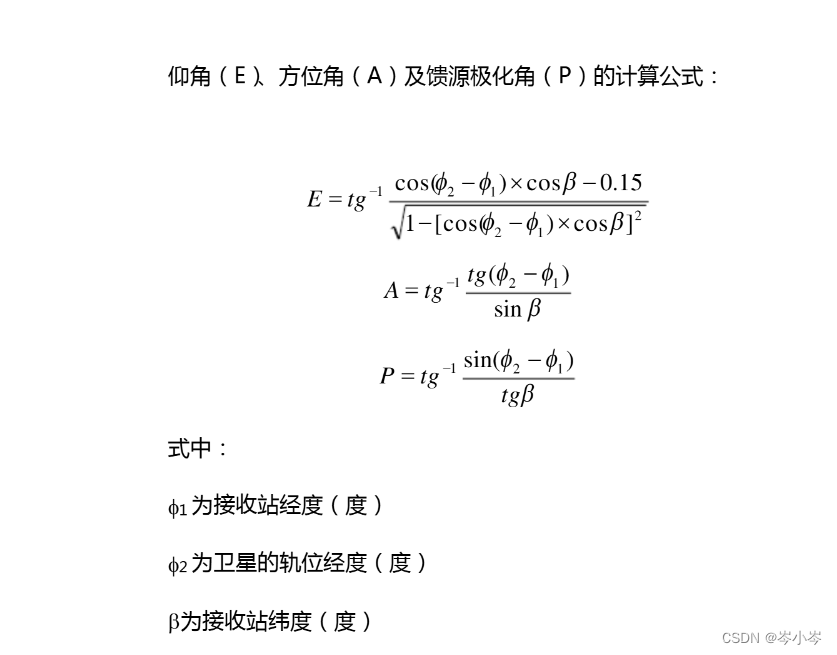

在这里插入图片描述

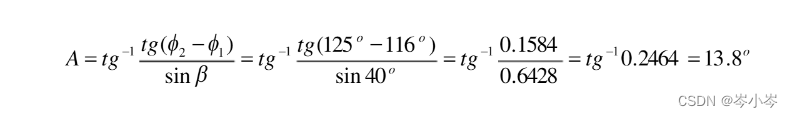

在这里插入图片描述

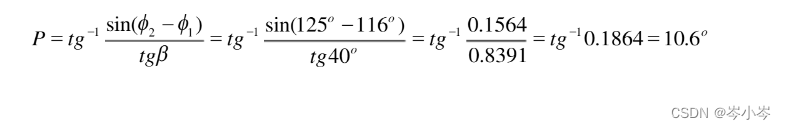

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
