电容在电路中起到什么作用？容抗、感抗、阻抗的计算原理

电容在电路中起到滤波稳压（实际上都算是滤波）的作用，可以稳定电路的电流不发生突变，使得电流变化曲线更加平滑

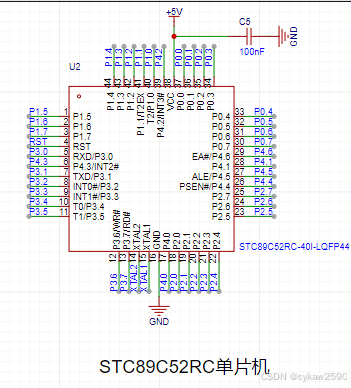

比如在这个单片机供电端接了一个旁路电容，因为IC（集成电路）在工作中电流常常是不稳定的，这个时候加一个电容就可以抵消这些不稳定

什么时候叫旁路电容什么叫去耦电容呢？

当电容接在x的输入端时就是x的旁路电容

当电容接在x的输出端时就是x的去耦电容

为什么大电容滤低频、小电容滤高频的问题

对于高频信号，明显电容越大阻抗越小，这样不是更有利于滤掉高频信号吗？

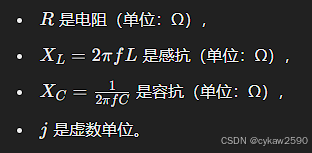

容抗公式：

实际的电容由于存在电感效应通常需要等效成一个电容、一个电感和一个电阻的串联形式，如下图所示：

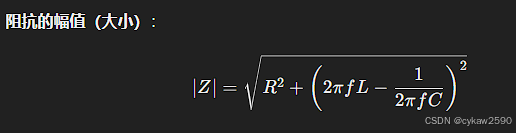

总阻抗：

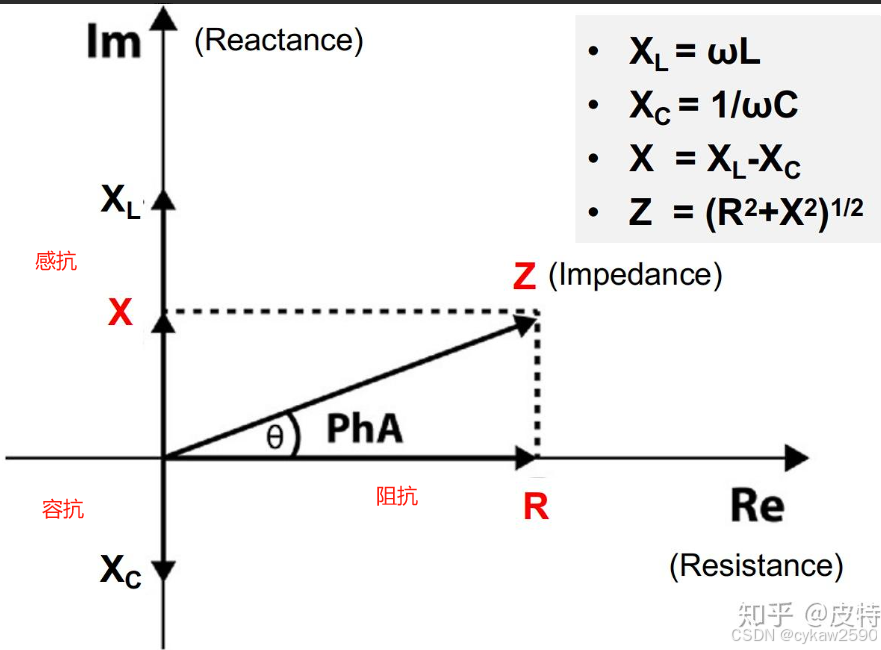

电阻，容抗，感抗是有相位角差异的（复习一下电工学）

可以知道，当频率固定的时候，电容越大阻抗越大，当此时频率变高，阻抗将会变得更大，所以实际电容器件的电容越大能过滤高频信号效果越好。反之亦然。
