基于AWS GWLB实现安全检测的线性扩展

一、概述

AWS中国区发布AWS 网关负载均衡服务，本文档在AWS 宁夏区完成验证网关负载均衡服务集成FortiGate扩展安全检查性能应用实践。

AWS中运行着关键应用程序，FortiGate安全网关对进出AWS环境的流量进行安全检查,单个虚拟实例或主备冗余虚拟实例处理能力有限，容易成为网络性能瓶颈。

AWS 网关负载均衡（GWLB）为AWS提供的托管型4层负载均衡服务，AWS网关负载均衡将互联网IGW流量或虚拟私有网关VGW流量负载分担到多个安全网关，扩展互联网出口和VPC互连网络安全处理性能,并且保障FortiGate安全网关的容错能力和扩展性。

二、AWS 网关负载均衡工作原理

AWS GWLB常用于两种场景，IGW互联出口南北向流量安全检查 和  VPC间东西向安全流量检查。无论是哪种应用场景，通过修改VPC路由表路由条目，调整数据转发路径，使需要安全检查的子网流量下一跳指向GWLB，从而使流量穿过安全网关进行安全检查或安全控制。GWLB和Fortigate安全网关之间的流量使用GENEVE协议封装，数据端口UDP 6081。

GWLB部件：

1. Customer VPC:应用程序所在VPC
2. GWLB endpoint： 放置在custmer VPC的一块虚拟网卡，作为路由下一跳，需要冗余在每个AZ有一个GWLB endpoint。
3. Ingress router: 绑定IGW的Internet入口路由表
4. GWLB:放置在安全区的4层负载均衡服务，每个可用区会创一个网关并且获得一个地址，用于与Fortigate建立GENEVE 隧道。
5. GWLB private link: Customer VPC和 Security VPC间不需要VPC peer,  GWLB endpoint 通过GWLB private link连接到GWLB负载均衡

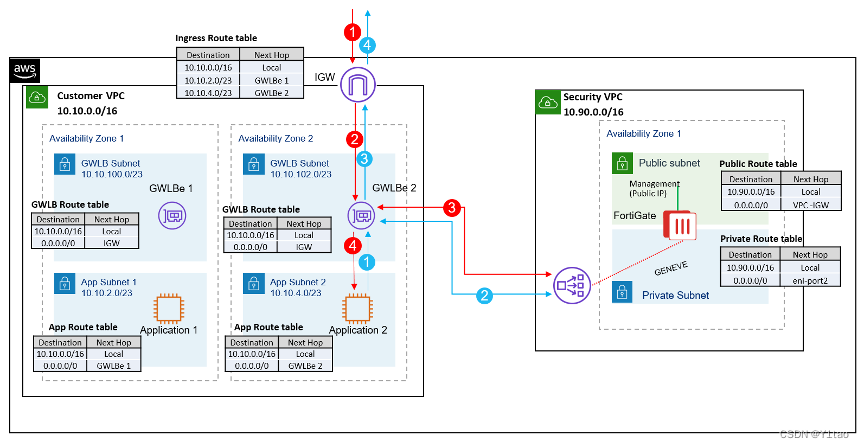

入向流量转发流程（红色路径）：

1. 入口流量进入IGW ingress 路由表
2. Ingress 路由表把业务服务器网关路由下一跳指向GWLB  endpoint虚拟网卡
3. GWLB endpoint转发数据到GWLB, GWLB 把流量负载到fortigate，fortigate把流量回送到GWLB.
4. GWLB 把数据回送到GWLB endpoint, GWLB endpoint转发数据到应用实例。

出向流量转发流程（蓝色路径）：

1. 应用实例路由表下一跳GWLB endpoint。
2. GWLB endpoint转发数据到GWLB, GWLB 把流量负载到fortigate，fortigate把流量回送到GWLB，GWLB 把数据回送到GWLB endpoint。
3. GWLB endpoint 转发到IGW
4. IGW把出向流量转发出互联网

三、FortiGate集成GWLB 测试

         本测试为手动配置操作步骤，可通过AWS命令行或CloudFormation  快速部署，防火墙扩容可结合弹性扩容服务自动扩展GWLB 负载目标。

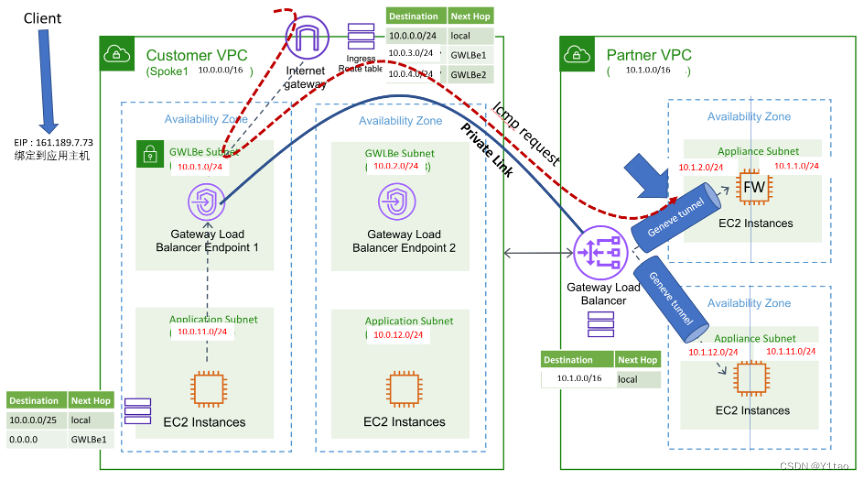

                                 ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        （测试拓朴）

VPC配置

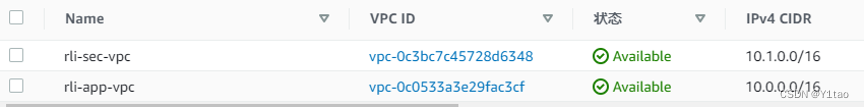

1. 创建两个VPC

App-vpc               10.0.0.0/16

SEC-VPC                10.1.0.0/16

1. 创建子网

APP-VPC 4个子网

sub1-z1-gwlb	10.0.1.0/24	可用区1 GWLB endpoint 子网
