FPGA SPI协议读取TW-29开发板编码器信息

本项目通过spi协议读取TW29的64位包得到编码器信息，目前关于spi的例子大部分都是8位宽，位宽较短，本工程64位宽包含信息较多，且采用计数器逻辑巧妙，通过singaltap检验。

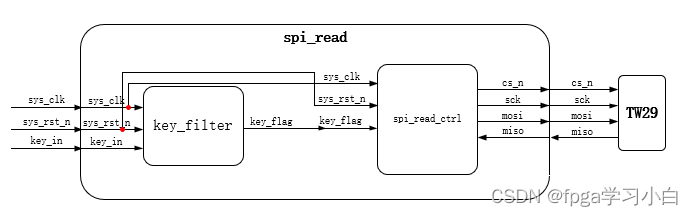

可读取编码器旋转的圈数与位置信息，实现25位细分，在超精密控制领域有着重要的作用，以下是项目的框架图与代码以及验证。

module  spi_rd_ctrl
(
    input   wire            sys_clk     ,
    input   wire            sys_rst_n   ,
    input   wire            key_flag    ,
    input   wire            miso		,

    output  reg             cs_n        ,
    output  reg             sck         ,
    output  reg             mosi
);

parameter   CNT_MAX = 9'd275,
			CNT_MAX1 = 7'd64;    //64位
parameter   WREN_IN = 64'B0_0_0_100_00_00000000000000000000000000000000000000000000000000000000;//读指令60 59 58 为4

parameter   IDLE  = 4'B0001,
			WREN  = 4'B0010;

reg     [3:0]   state   ;
reg     [8:0]   cnt_clk ;//修改，0-275，276
reg     [6:0]   cnt_byte;//0-64，
reg     [1:0]   cnt_sck ;
reg     [1:0]   cnt_sck_a ;

reg     [63:0]  data/*synthesis noprune*/;
reg     [63:0]  data_reg/*synthesis noprune*/;

reg     [11:0]  RC/*synthesis noprune*/;//圈数/4095  42：31
reg     [24:0]  NR/*synthesis noprune*/;//脉冲计数值/33554432  30：6 25位

//按键按下，进入写状态
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        state   <=  IDLE;
	else    if(key_flag == 1'b1)
        state   <=  WREN;

一个周期系统时钟计数276个，cnt_clk
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_clk <=  9'd0;
	else	if(state == WREN && cnt_clk < CNT_MAX)
		cnt_clk <= cnt_clk + 1'b1;
    else    if(cnt_clk == CNT_MAX)
        cnt_clk <=  9'd0;


//片选，根据案件按下拉低，系统时钟计数拉低
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cs_n    <=  1'b1;
    else    if(key_flag == 1'b1)//按键按下，拉低，进入写
        cs_n    <=  1'b0;
    else    if(cnt_clk == 9'd264)//写结束，拉高，等待时间
        cs_n    <=  1'b1;
    else    if(cnt_clk == 9'd275)//等待结束，拉低，进入下一个周期
        cs_n    <=  1'b0;

//cnt_sck_a，系统时钟分频计数，0123
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_sck_a <=  2'd0;
    else    if(state == WREN )
        cnt_sck_a <=  cnt_sck_a + 1'b1;

//cnt_sck，系统时钟分频计数，0123		只有在写入的时候工作3-259
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_sck <=  2'd0;
    else    if(cnt_clk >= 9'd3 &&cnt_clk <= 9'd258)
        cnt_sck <=  cnt_sck + 1'b1;
//sck信号
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        sck <=  1'b0;
    else    if(cnt_sck == 2'd0)
        sck <=  1'b0;
    else    if(cnt_sck == 2'd2)
        sck <=  1'b1;


//0-68
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        cnt_byte <=  7'd0;
    else    if(cnt_sck == 2'd2)
        cnt_byte <=  cnt_byte + 1'b1;
	else    if(cnt_byte == CNT_MAX1 )
        cnt_byte <=  7'd0;

//写入指令
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        mosi    <=  1'b0;
    else    if(cnt_sck == 2'd0 &&(cnt_clk >= 9'd3 && cnt_clk <= 9'd256))
        mosi    <=  WREN_IN[63 - cnt_byte];

//data读取信号
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        data <=  1'b0;
    else    if(cnt_sck == 2'd0 &&(cnt_clk >= 9'd3 && cnt_clk <= 9'd256))
        data    <=  {data[63:0],miso};

//data_reg传递信号
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        data_reg <=  1'b0;
    else    if(cnt_clk == 9'd260)
        data_reg    <=  data;


//读取脉冲计数值32位4095
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        RC <=  1'b0;
    else    if(cnt_clk == 9'd260)
        RC <=  data[42:31];
//读取NR 25位
always@(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n == 1'b0)
        NR <=  1'b0;
    else    if(cnt_clk == 9'd260)
        NR <=  data[30:6];

endmodule

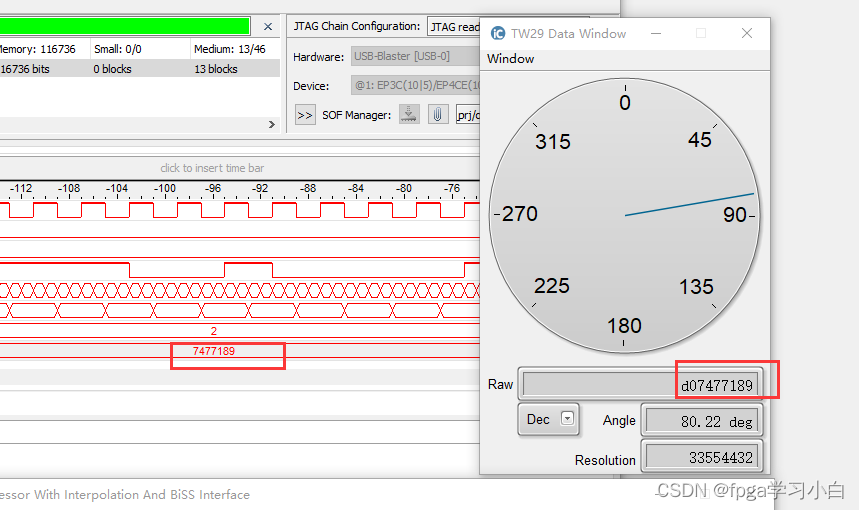

右图为IC-HAUS官方软件，显示编码器的位置信息，验证通过。
