icem网格质量

• Element Quality(单元质量检验):Element Quality图表中的值越接近于1，说明网格质量越好。单击图表中的 Controls按钮，此时弹出单元质量控制图表，在图表中可以进行单元数及最大最小单元设置。
• Angle: 每个网格单元的最小内角，一般在0~90°之间，90°表明网格质量最好，建议生成网格的最小内角大于18°。
• Aspect Ratio: 网格单元边长最小值与最大值的无量纲比值，1表明质量最高。

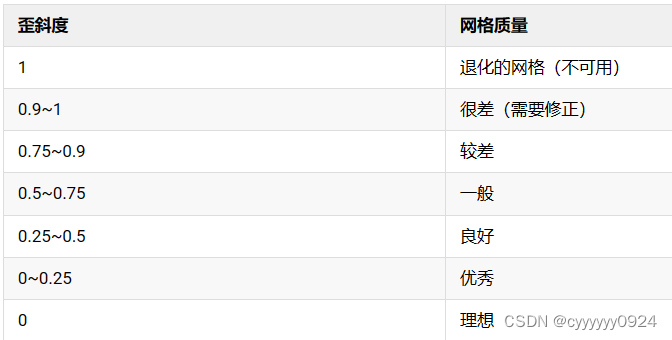

• Skewness(偏斜检验):网格质量检査的主要方法之一，有两种算法，即 Equilaterallume-Based Skewness和 NormalizedEquiangular Skewness。其值位于0和1之间，0最好，1最差。歪斜度是衡量网格质量的主要指标之一。其决定了一个网格面或网格单元与理想几何(即等边或等角)的接近程度。
• Constant Radius: 根据曲面上节点的分布情况判断曲面的扭曲程度。
• Determinant（2x2x2）: 最小雅克比矩阵与最大雅克比矩阵行列式的比值，1表明质量最高，0表明质量最低，建议所有网格单元此参数值大于0.1.
• Distortion: 表示网格单元的扭转，最小值为1，表明没有发生扭转。
• Eriksson Skewness: 可接受范围为0.5~1。

• Orthogonal Quality

•
