VGA

CVBS是一种比较老的显示方式，更准确的说是第一代视频显示输出方式，第二代是S-VIDEO，第三代是VGA，第四代是DVI,第五代是HDMI；

格式	说明	分辨率	宽高比	备注
QQCIF	Quarter QCIF	88*72		QCIF面积的1/4
SQCIF	Sub Quarter CIF	128*96
QCIF	Quarter Common Intermediate Format	176*144		176*144是QCIF标准格式，但手机设计上是指176×220
CIF	Common Intermediate Format	352*288		标准化图像格式。
D1		704*576
VGA	Video Graphics Array	640x480	(4:3)
XGA	Extended Graphics Array	800x600或1024x768	(4:3)
UVGA	Ultra Video Graphics Array	1600x1200	(4:3)
HVGA	Half-size VGA	480x320	(3:2)
QVGA	Quarter VGA	240x320	(3:4)
SVGA	Super Video Graphics Array	800x600或1024x768	(4:3)
SXGA	Super Extended Graphics Array	1280x1024	(5:4)
SXGA+	Super Extended Graphics Array	1400x1050	(4:3)
WVGA	Wide VGA	854x480或800x480	(5:3)
WXGA	Wide Extended Graphics Array	1280x800或1366x768	(16:10)或(16:9)
WXGA+	Wide Extended Graphics Array	1280x854
WSXGA	(Wide Super Extended Graphics Array)	1680×1050	(16:9)
WUXGA	(Wide Ultra Video Graphics Array	1920x1200	(16:10)

CIF即前几年用的最多的一种格式，现在市场也占有很大份额，分辨率为352*288

D1即我们通常所说的标清40万像素，分辨率为704*576

720P即通常我们所说的高清100万像素，分辨率为1280*720

960P即通常我们所说的高清130万像素，分辨率为1280*960

1080P即通常我们所说的高清200万像素，分辨率为1920*1080



录像格式                            CIF                D1                 720P/960P                  1080P

分辨率                                352*288        704*576          1280*720/1280*960     1920*1080

码流                                   512Kbps       2048Kbps        3072Kbps                   4096Kbps

每路每小时所需硬盘容量     225MB          900MB            1350MB                      1800MB

每路每天所需硬盘容量        5.3G              21G                32G                             42G

1.1             VGA接口同步信号

VGA接口根据同步信号的不同可分为：

3线同步（绿同步）

4线同步（3基色信号+复合同步信号）

5线同步（3基色信号+场行同步信号）

1.2             VGA的IIC

12   显示器标识信号#1/SDA    (Monitor ID Bit 1 or SDA)

15   显示器标识信号#3/SCL  (Monitor ID Bit 3 orSCL)

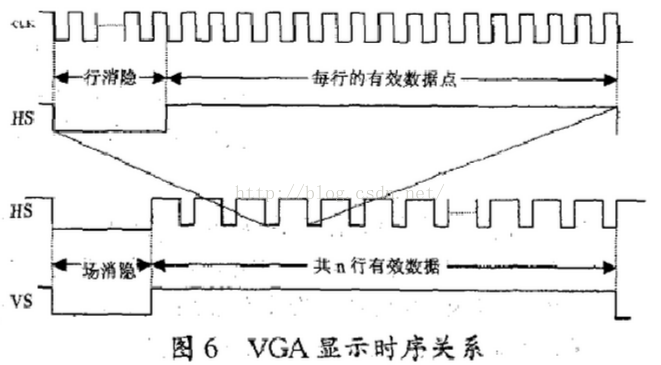

1.3             VGA时序分析

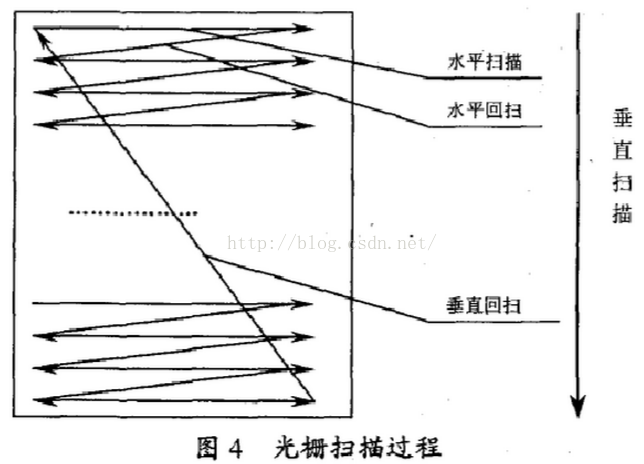

逐行扫描：是扫描从屏幕左上角一点开始，从左像右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，同时进行场消隐,开始下一帧。

隔行扫描：是指电子束扫描时每隔一行扫一线，完成一屏后在返回来扫描剩下的线，隔行扫描的显示器闪烁的厉害，会让使用者的眼睛疲劳。

水平扫描时间：完成一行扫描的时间称为水平扫描时间，其倒数称为行频率；

垂直扫描时间：完成一帧（整屏）扫描的时间称为垂直扫描时间，其倒数称为场频率，即刷新一屏的频率，常见的有60Hz，75Hz等等。

标准的VGA显示的场频60Hz,行频31.5KHz。

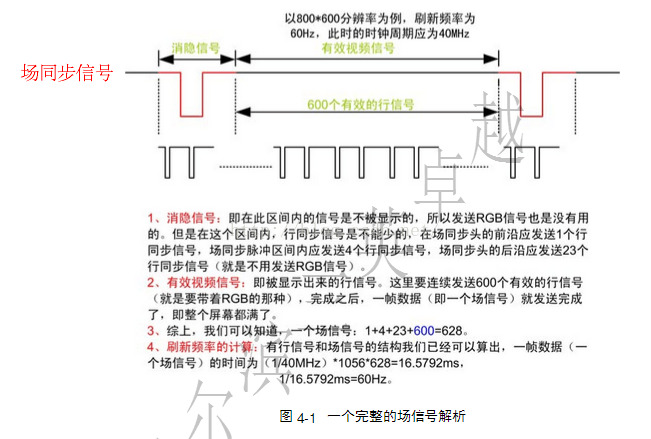

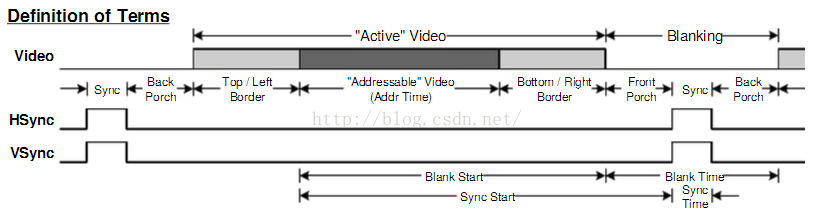

　　行场消隐信号：是针对老式显像管的成像扫描电路而言的。电子枪所发出的电子束从屏幕的左上角开始向右扫描，一行扫完需将电子束从右边移回到左边以便扫描第二行。在移动期间就必须有一个信号加到电路上，使得电子束不能发出。不然这个回扫线会破坏屏幕图像的。这个阻止回扫线产生的信号就叫作消隐信号,场信号的消隐也是一个道理。

显示带宽：带宽指的显示器可以处理的频率范围。如果是60Hz刷新频率的VGA,其带宽达640x480x60=18.4MHz,70Hz的刷新频率1024x768分辨率的SVGA,其带宽达1024x768x70=55.1MHz。

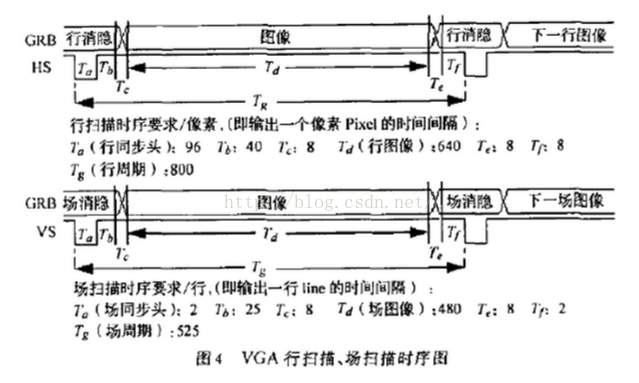

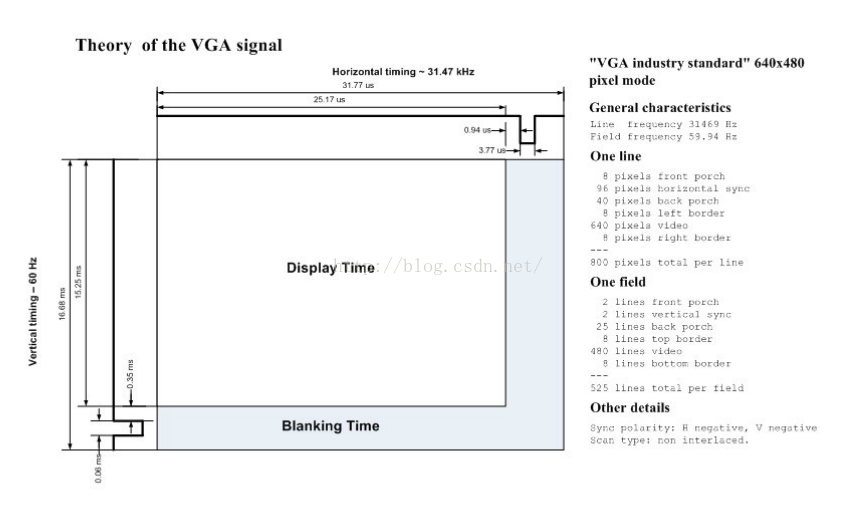

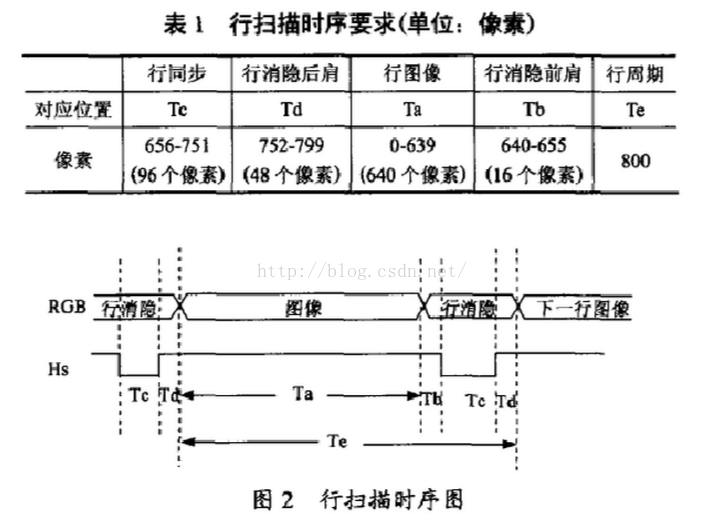

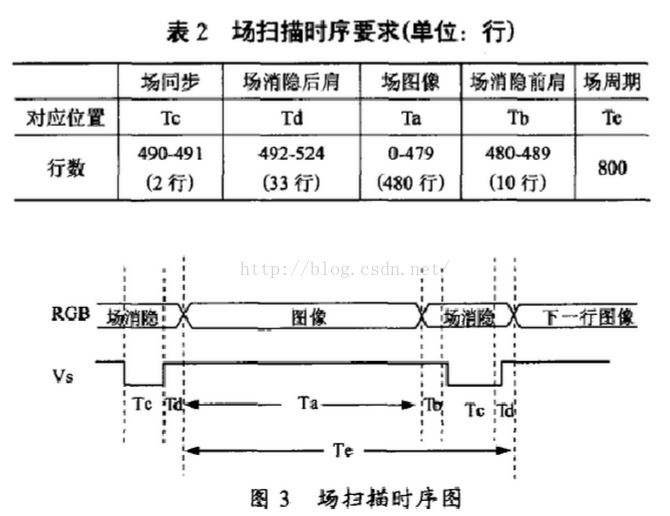

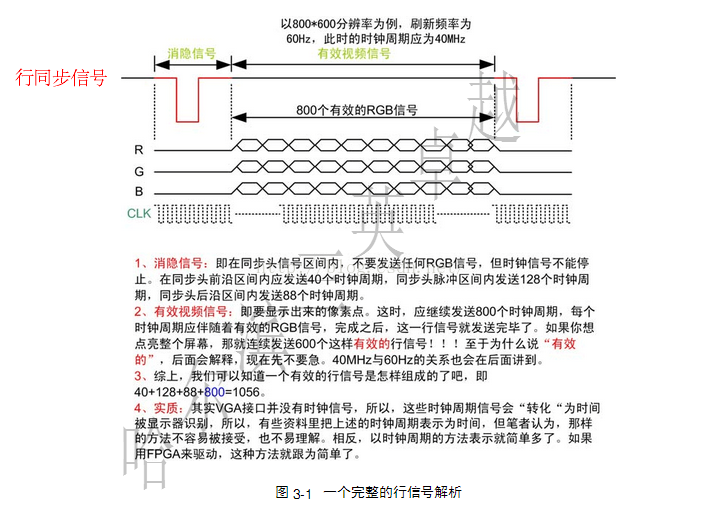

时钟频率：以640x480@59.94Hz(60Hz)为例，每场对应525个行周期(525=10+2+480+33),其中480为显示行。每场有场同步信号,该脉冲宽度为2个行周期的负脉冲，每显示行包括800点时钟,其中640点为有效显示区,每一行有一个行同步信号，该脉冲宽度为96个点时钟。由此可知：行频为525*59.94=31469Hz,需要点时钟频率：525*800*59.94约25MHz.VGA并没有时钟信号，这些时钟周期信号会转化为时间被显示器识别

VGA工业标准显示模式要求：行同步，场同步都为负极性，即同步脉冲要求是负脉冲。

下面以VGA时序分析为例：

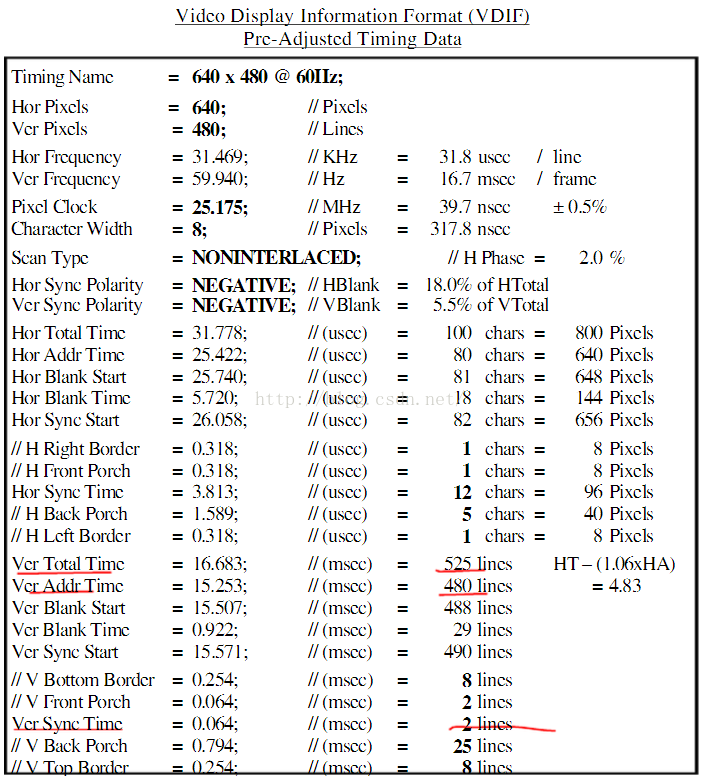

Adopted:           n/a    ** For Reference Only - Not VESA Standard **

Resolution:       640 x 480 at 60 Hz (non-interlaced)

EDID ID:            031h, 040h

BIOS Modes: 11h, 12h, 101h, 110h, 111h, & 112h (1, 4, 8, 15, 16, & 24 bpp)

Method:            *** NOT CVT COMPLIANT ***
