蓄热式烤箱

自然界中各种形式的能源，通过直接或间接地提供能量为人类所利用。能量的利用过程实质上是能量的传递形式转换的过程。统计资料表明，以热能形式提供的能量占了能源相当大的比例。随着能源结构的变化，电力行业提出节能减排，大力提倡电力均衡利用，实行电力分时计费，鼓励用波谷电。

经过五年多的艰苦努力，上百次的试验，现已成功开发出适应电网政策的设备，首先是蓄热式节能烤箱、蓄热式取暖、蓄热式锅炉，原理是已合成的蓄热介质，通过电热管，把波谷阶段（即每天23点到第二天7点这段时间）电能转化成热能储存起来，供全天使用，已蓄的热量通过交换器循环送风，使高品质的热量送到被加热物体，达到设定的温度后，风机停止工作，循环往复。在蓄热介质降低到设计的温度前，再次用波谷电蓄热能。

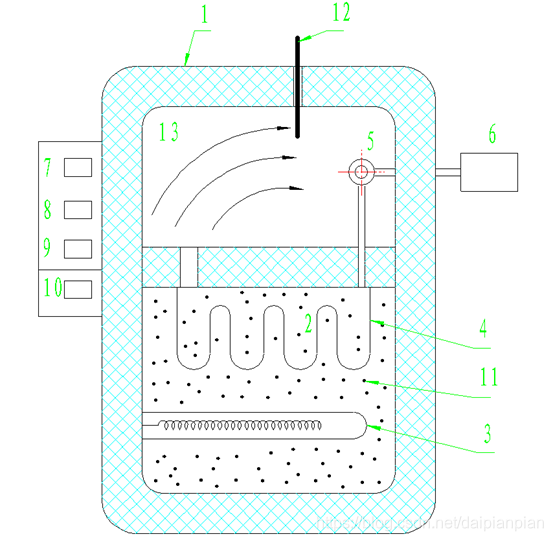

一、蓄热原理，见下图：

1. 烘箱                                  2. 蓄热器

3. 电加热管                           4. 换热器

5. 循环风机                           6. 电机

7. 蓄热加热器控温器             8. 烘箱温度控制器

9. 温度上线报警器                10. 电能计量表

11. 蓄热介质                          12. 热电偶

13. 烘箱的空间

首先由时钟开关控制23点开始工作，到第二天早上7点停止。在此时间内，控制介质温度加热到400℃，超过此温度停止加热，蓄热完成。假设烘箱24小时连续运行，可以知道，波谷段不用蓄热，实际蓄热只有16小时，在非波谷段的热量由蓄热器来提供，8控制5转动，通过换热4把高品质的热量吹到13内使其升到所设定的温度（130℃），停止循环，当温度低于此设定温度时开始工作，循环往复。

烘箱蓄热介质的漏热变成有效的利用。

二、具体技术参数如下：

1. 容器内部尺寸(mm)：1500×1500×1300

2. 容器外部尺寸(mm)：2100×1900×1600

3. 最高蓄热温度：400℃；最低蓄热温度：140℃

4. 相变熔点：256℃—263℃

5. 比重：2.1克/立方厘米

6. 熔化热：240KJ/kg

7. 固态比热容：1.46 KJ/ kg·K

8. 液态比热容：1.96 KJ/ kg·K

9. 复合介质蓄能（140℃～400℃）：0.2066Kwh/ kg

10. 温度变化：390℃～235℃ 降温率 3.515℃/小时

             235℃～200℃ 降温率 2.413℃/小时

             200℃～140℃ 降温率 2.458℃/小时

11. 高压送风机功率：0.2KW

12. 加热管：功率15KW，6根

13. 有独立电表计量

三、节能参数

1. 按平均电价0.8元/ Kw.h计算，此烘箱一天耗电100Kw.h，电费：

100 Kw.h×0.8元/ Kw.h=80元

2. 按波谷电价0.38元/ Kw.h计算，电费：

100 Kw.h×0.38元/ Kw.h=38元

3. 节能为：80元－38元=42元。

4. 除去风机耗电费2元，一天节能40元。

5. 散出热量促使烤箱温度升高，不存在耗损。
