在进行电路时序或总线时序的学习，研究，开发，教学时总是需要阅读和绘制波形图，一款好用强大的波形图软件将极大提高你的绘制效率，让你更准确专业的表达时序逻辑。

波形图绘制五大神器如下：

TimeGen
AndyTiming
TimingDesigner
TimingEditor
WaveDrom

一. TimeGen

官网地址：http://www.xfusionsoftware.com/index.html

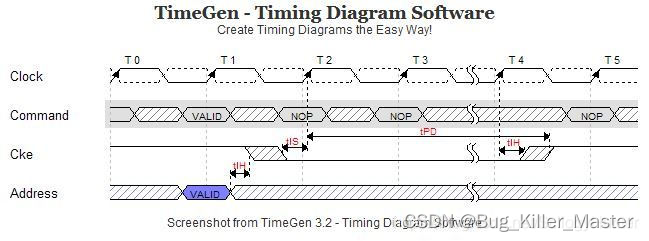

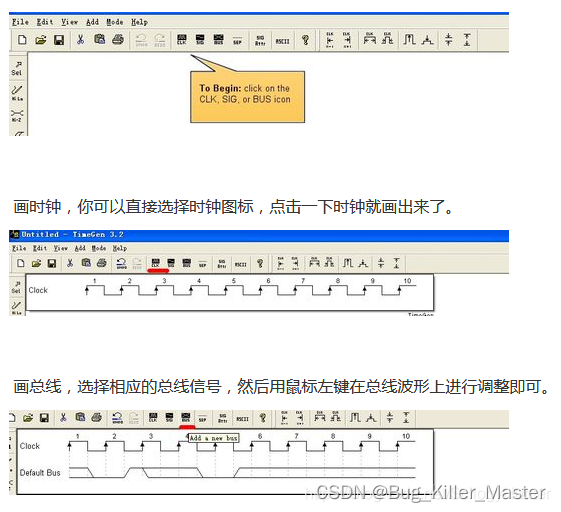

TimeGen是一个用户画时序图的CAD工具，其时序图波形可以复制并粘贴到其他应用程序，用于书写设计规范。并且可以把时序图转成ASCII，然后复制到Verilog/VHDL的文件中。

二. AndyTiming

官网地址：未知

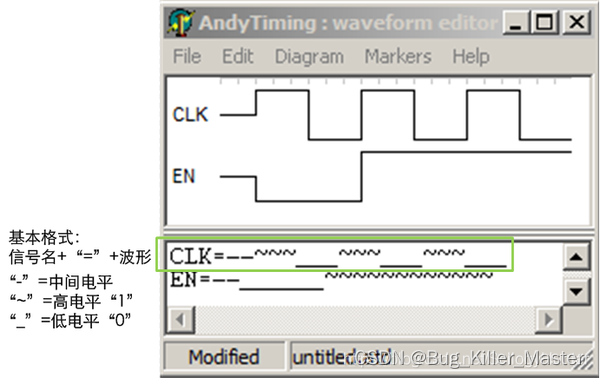

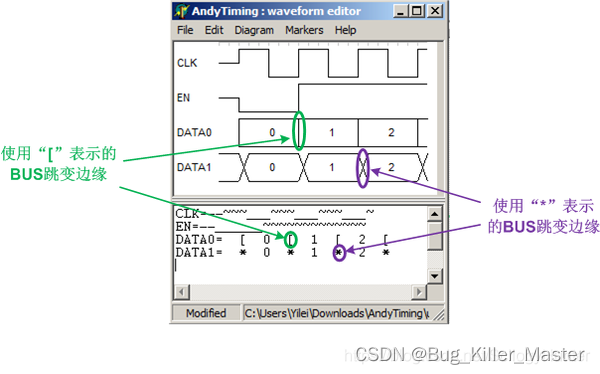

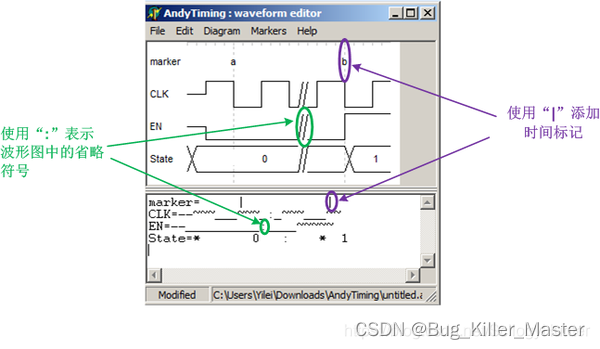

AndyTiming是用符号代码代表单位时间内的波形。该软件波形清晰，可以bmp格式导出。波形代码可以.atd文件形式保存以便下次调用。添加文字方便，但等号必须对齐，手动对齐有点不方便。

三. TimingDesigner

官网地址：http://www.flowcad.ch/en/products/ema/timingdesigner
较上面两种工具更专业，也要更复杂一些。TimingDesigner既用于系统级设计，用于时序分析和文档编制，也用于ASIC / FPGA设计中，用于接口规范，以及创建SDC时序约束。

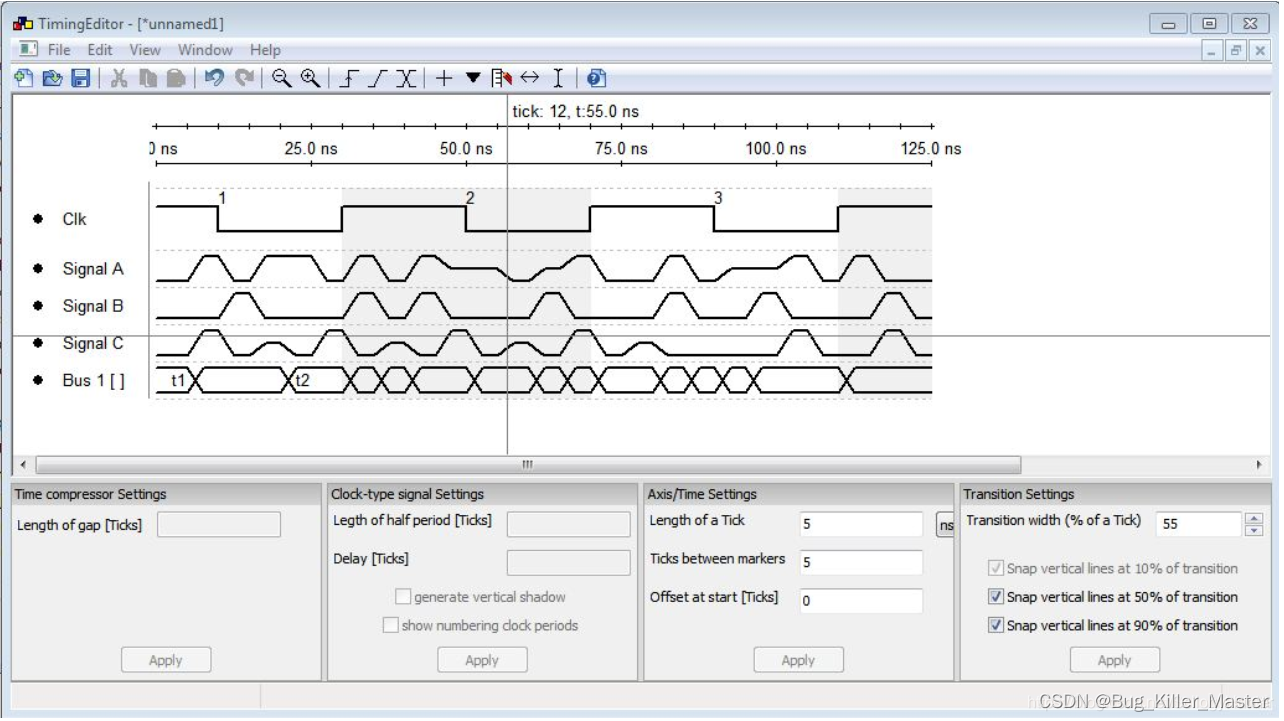

四. TimingEditor

官网地址：http://timingeditor.sourceforge.net/

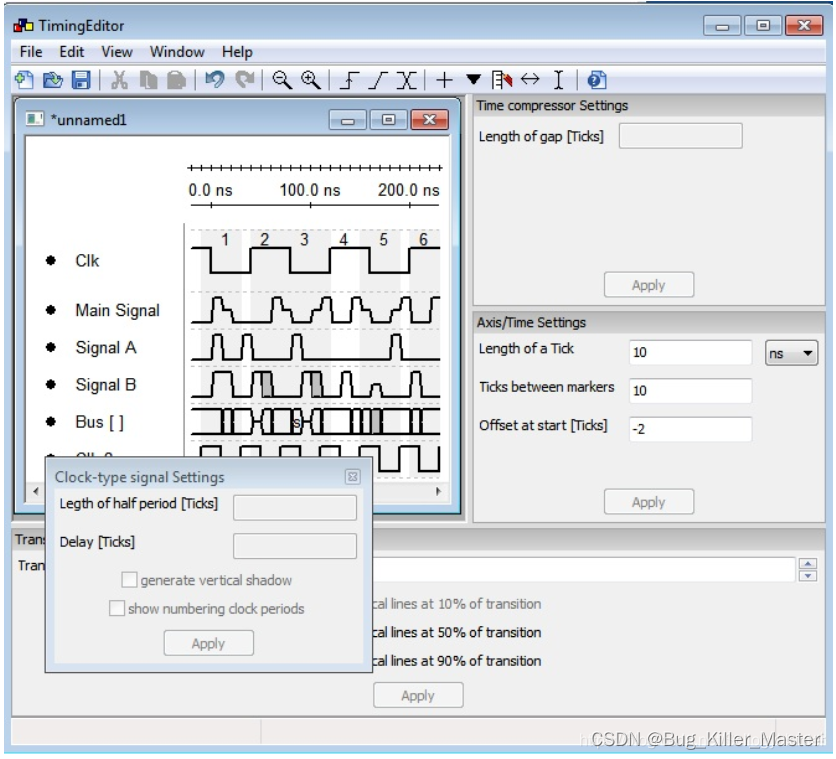

与TimingDesigner类似，TimingEditor也是一款很强大的波形图绘制软件。

五. WaveDrom

官网地址：https://wavedrom.com/
WaveDrom是一个基于js的画时序图的工具。较AndyTiming功能更强大，画得也更漂亮，不过上手就复杂一些了。可以在线画，也可以下载本地版。
在线版：http://wavedrom.com/editor.html
本地版：https://github.com/wavedrom/wavedrom.github.io/releases

————————————————
