前言

  MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相通信，而企业外来访客之间的互访是隔离的。
  为了实现报文之间的二层隔离，用户可以将不同的端口加入不同的VLAN，但这样会浪费有限的VLAN资源。采用端口隔离功能，可以实现同一VLAN内端口之间的隔离。端口隔离功能为用户提供了更安全、更灵活的组网方案。
  在安全性要求较高的网络中，交换机可以开启端口安全功能，禁止非法MAC地址设备接入网络；当学习到的MAC地址数量达到上限后不再学习新的MAC地址，只允许学习到MAC地址的设备通信。

---

Mux VLAN

MUX VLAN的划分：
  主VLAN（Principal VLAN）：可以与MUX VLAN内的所有VLAN进行通信。
  隔离型从VLAN（Separate VLAN）：只能和Principal VLAN进行通信，和其他类型的VLAN完全隔离，Separate VLAN内部也完全隔离。
  互通型从VLAN（Group VLAN）：可以和Principal VLAN进行通信，在同一Group VLAN内的用户也可互相通信，但不能和其他Group VLAN或Separate VLAN内的用户通信的VLAN。

如图所示，根据MUX VLAN特性，解决方案如下：
  企业管理员可以将服务器划分到Principal VLAN。
  MUX VLAN技术中只能将一个VLAN设置为Separate VLAN,所以可以将外来访客划分到Separate VLAN。
  由于可以将多个VLAN设置为Group VLAN,所以可以将企业员工划分到Group VLAN，企业内部不同部门之间通过划分到不同的VLAN进行隔离。
这样就能够实现：
  企业外来访客、企业员工都能够访问企业服务器。
  企业员工部门内部可以通信，而企业员工部门之间不能通信。
  企业外来访客间不能通信、外来访客和企业员工之间不能互访。
根据上面的方案配置

sysname SWB
#
vlan batch 10 20 30 40
#
vlan 10
 description Financial VLAN
vlan 20
 description Marketing VLAN
vlan 30
 description Client VLAN
vlan 40
 description Principal VLAN
 mux-vlan                              //将VLAN 40设置为Principal VLAN
 subordinate separate 30               //将VLAN 30设置为Separate VLAN
 subordinate group 10 20              //将VLAN 10与VLAN 20设置为Group VLAN
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 40
 port mux-vlan enable                  //在接口下开启MUX VLAN功能

sysname SWC
#
vlan batch 10 20 30 40
#
vlan 10
 description Financial VLAN
vlan 20
 description Marketing VLAN
vlan 30
 description Cilent VLAN
vlan 40
 description Principal VLAN
 mux-vlan
 subordinate separate 30
 subordinate group 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
 port mux-vlan enable
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
 port mux-vlan enable
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 20
 port mux-vlan enable
#
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 20
 port mux-vlan enable

sysname SWD
#
vlan batch 10 20 30 40
#
vlan 10
 description Financial VLAN
vlan 20
 description Marketing
vlan 30
 description Client VLAN
vlan 40
 description Principal VLAN
 mux-vlan
 subordinate separate 30
 subordinate group 10 20
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30 40
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 30
 port mux-vlan enable
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 30
 port mux-vlan enable

Super Vlan(Vlan聚合)

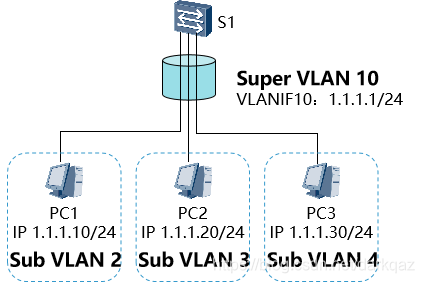

  VLAN Aggregation（VLAN聚合，也称Super VLAN）技术就是在一个物理网络内，用多个VLAN隔离广播域，使不同的VLAN 属于同一个子网。
  Super-VLAN：和通常意义上的VLAN不同，它只建立三层接口，与该子网对应，而且不包含物理端口。可以把它看作一个逻辑的三层概念—若干Sub-VLAN的集合。
  Sub-VLAN：只包含物理端口，用于隔离广播域的VLAN，不能建立三层VLAN接口。它与外部的三层交换是靠Super-VLAN的三层接口来实现的。
  一个Super-VLAN可以包含一个或多个保持着不同广播域的Sub-VLAN。Sub-VLAN不再占用一个独立的子网网段。在同一个Super-VLAN中，无论主机属于哪一个Sub-VLAN，它的IP地址都在Super-VLAN对应的子网网段内。

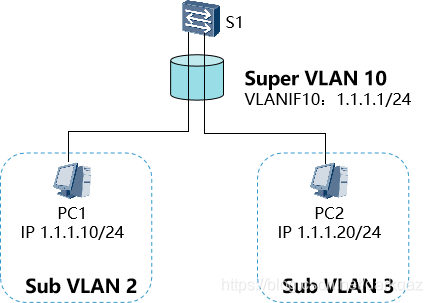

通信原理(1):

  Super-VLAN（VLAN10）包含Sub-VLAN（VLAN2 和VLAN3）
  上述拓扑假设S1已经开启了Sub-VLAN间的ARP Proxy功能，通信过程如下：
   1)PC1将PC2的IP 地址（1.1.1.20）和自己所在网段1.1.1.0/24 进行比较，发现PC2和自己在同一个子网，但是PC1的ARP表中无PC2的对应表项。
   2)PC1发送ARP广播，请求PC2的MAC 地址。
   3)PC2并不在VLAN2的广播域内，无法接收到PC1的这个ARP请求。
   4)由于网关上使能Sub-VLAN间的ARP Proxy，当网关收到PC1的ARP请求后，开始在路由表中查找，发现ARP请求中的PC2的IP地址（1.1.1.20）为直连接口路由，则网关向所有其他Sub-VLAN接口发送一个ARP广播，请求PC2的MAC地址。
   5)PC2收到网关发送的ARP广播后，对此请求进行ARP应答。
   6)网关收到PC2的应答后，就把自己的MAC地址当作PC2的MAC地址回应给PC1。
   7)网关和PC1的ARP表项中都存在PC2的对应表项。
   8)PC1之后要发给B的报文都先发送给网关，由网关做三层转发。

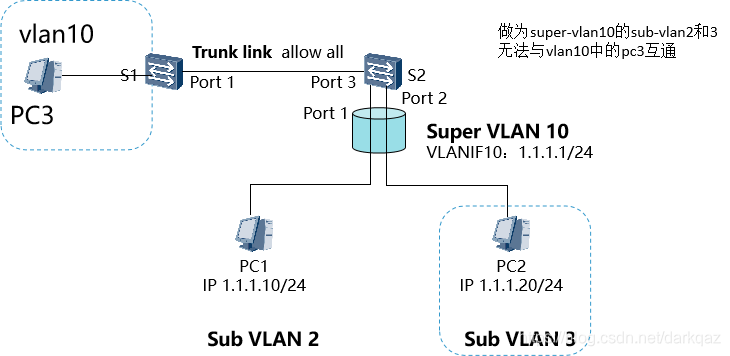

通信原理(2):

  从PC1侧Port1进入设备S2的帧会被打上VLAN2的Tag，在设备S1中这个Tag不会因为VLAN2是VLAN10的Sub-VLAN而变为VLAN10的Tag。该数据帧从Trunk类型的接口Port3出去时，依然是携带VLAN2的Tag。设备S1本身不会发出VLAN10的报文。就算其他设备有VLAN10的报文发送到该设备上，这些报文也会因为设备S1上没有VLAN10对应物理端口而被丢弃。
  Super-VLAN中是不存在物理端口的，这种限制是强制的，表现在：
  如果先配置了Super-VLAN，再配置Trunk接口时，Trunk的VLAN allowed表项里就自动滤除了Super VLAN。
  如果先配好了Trunk端口，并允许所有VLAN通过，则在此设备上将无法配置Super-VLAN。本质原因是有物理端口的VLAN都不能被配置为Super VLAN。而允许所有VLAN通过的Trunk端口是所有VLAN的tagged端口，当然任何VLAN 都不能被配置为Super VLAN。
  对于设备S1而言，有效的VLAN只有VLAN2和VLAN3，所有的数据帧都在这两个VLAN中转发的。

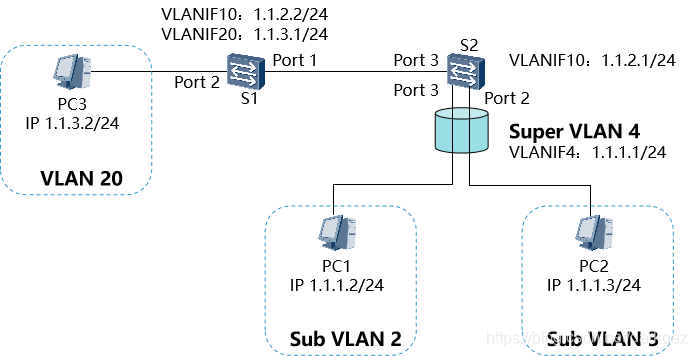

通信原理3:

S2上配置了Super-VLAN 4，Sub-VLAN 2和Sub-VLAN 3，并配置一个普通的VLAN10；
Switch1上配置两个普通的VLAN 10和VLAN 20。假设Super-VLAN 4中的Sub-VLAN 2下的PC1想访问与S1 相连的主机PC3，假设设S2上已配置了去往1.1.3.0/24网段的路由，Switch1上已配置了去往1.1.1.0/24网段的路由：
  PC1将PC3的IP地址（1.1.3.2）和自己所在网段1.1.1.0/24进行比较，发现PC3和自己不在同一个子网。
  PC1发送ARP请求给自己的网关，请求网关的MAC地址。
  S2收到该ARP请求后，查找Sub-VLAN和Super-VLAN的对应关系，从Sub-VLAN 2发送ARP应答给PC1。ARP应答报文中的源MAC地址为Super-VLAN 4对应的VLANIF4的MAC地址。
  PC1学习到网关的MAC地址。
  PC1向网关发送目的MAC为Super-VLAN 4对应的VLANIF4的MAC、目的IP为1.1.3.2的报文。
  S2收到该报文后进行三层转发，下一跳地址为1.1.2.2，出接口为VLANIF10，把报文发送给S1。
  S1收到该报文后进行三层转发，通过直连出接口VLANIF20，把报文发送给PC3。
  PC3的回应报文，在Switch2上进行三层转发到达Switch1。
  Switch1收到该报文后进行三层转发，通过super-VLAN，把报文发送给PC1。

Super配置

vlan 10    	//配置Vlan 10为super vlan,vlan20 21 为子vlan
	aggregate-vlan
	access-vlan 20 to 21

interface Vlanif 10
	IP address 192.168.1.1 24
	arp-proxy inter-sub-vlan-proxy enable 	//网关vlanif10开启vlan代理ARP

端口隔离

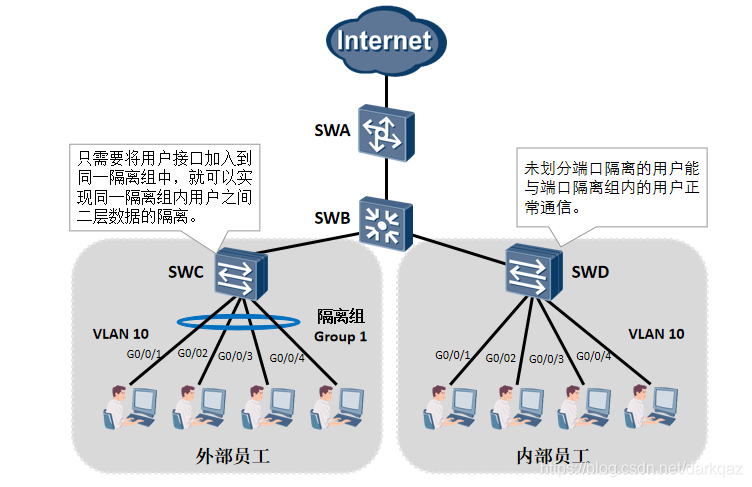

  如图所示，同一端口隔离组内的用户不能进行二层的通信，但是不同端口隔离组内的用户可以进行正常通行；未划分端口隔离的用户也能与端口隔离组内的用户正常通信。
  端口隔离分为二层隔离三层互通和二层三层都隔离两种模式：
  如果用户希望隔离同一VLAN内的广播报文，但是不同端口下的用户还可以进行三层通信，则可以将隔离模式设置为二层隔离三层互通。
  如果用户希望同一VLAN不同端口下用户彻底无法通信，则可以将隔离模式配置为二层三层均隔离。
配置注意事项：
  S系列交换机均支持配置二层隔离三层互通模式。
  S系列框式交换机均支持二层三层都隔离模式，S系列盒式交换机仅100R006C05版本仅S2700SI、S2700EI不支持二层三层都隔离模式，V100R002及后续版本S1720、S2720、S2750EI、S5700LI、S5700S-LI不支持二层三层都隔离模式。
  如果不是特殊情况要求，建议用户不要将上行口和下行口加入到同一端口隔离组中，否则上行口和下行口之间不能相互通信。

sysname SWC
interface GigabitEthernet0/0/1
 	port link-type access
 	port default vlan 10
 	port-isolate enable group 1 //命令用来使能端口隔离功能，默认将端口划入隔离组group 1
#
interface GigabitEthernet0/0/2
 	port link-type access
 	port default vlan 10
 	port-isolate enable group 1
port-isolate mode all 				//配置隔离模式为二层三层都隔离
display port-isolate group all  	//查看所有创建的隔离组情况
display port-isolate group 1 		//X（组号:1）查看具体的某一个隔离组接口情况

端口安全

端口安全解决方案

  在对接入用户的安全性要求较高的网络中，可以配置端口安全功能，将接口学习到的MAC地址转换为安全MAC地址，接口学习的最大MAC数量达到上限后不再学习新的MAC地址，只允许学习到MAC地址的设备通信。这样可以阻止其他非信任用户通过本接口和交换机通信，提高设备与网络的安全性。

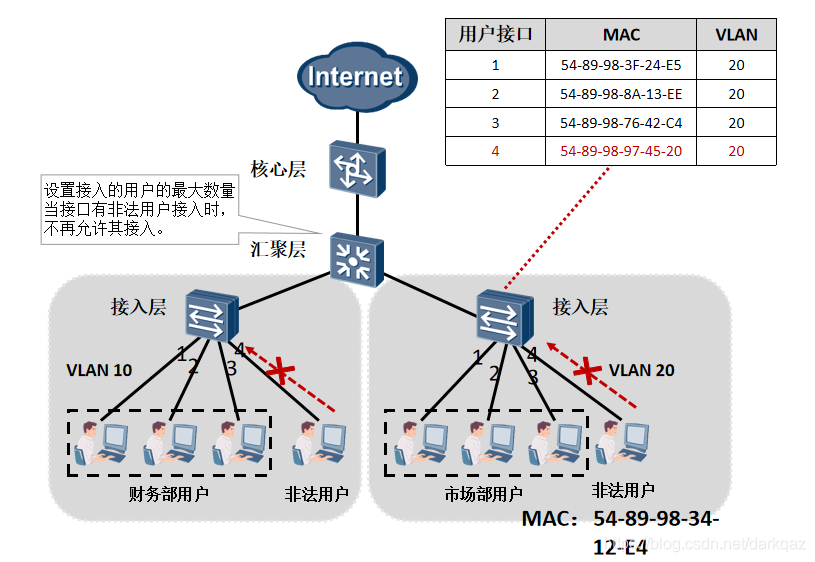

如图所示，解决方案如下：
  接入层交换机的每个接口都开启端口安全功能，并绑定接入用户的MAC地址与VLAN信息，当有非法用户通过已配置端口安全的接口接入网络时，交换机会查找对应的MAC地址表，发现非法用户的MAC地址与表中的不符，将数据包丢弃。
  汇聚层交换机开启端口安全功能，并设置每个接口可学习到的最大MAC地址数，当学习到的MAC地址数达到上限时，其他的MAC地址的数据包将被丢弃。

端口安全类型

类型	定义	特点
安全动态MAC地址	使能端口安全而未使能Sticky MAC功能时转换的MAC地址	设备重启后表项会丢失，需要重新学习,缺省情况下不会被老化，只有在配置安全MAC的老化时间后才可以被老化
安全静态MAC地址	使能端口安全时手工配置的静态MAC地址	不会被老化，手动保存配置后重启设备不会丢失
Sticky MAC地址	使能端口安全后又同时使能Sticky MAC功能后转换得到的MAC地址	不会被老化，手动保存配置后重启设备不会丢失

说明：
  接口使能端口安全功能时，接口上之前学习到的动态MAC地址表项将被删除，之后学习到的MAC地址将变为安全动态MAC地址。
  接口使能Sticky MAC功能时，接口上的安全动态MAC地址表项将转化为Sticky MAC地址，之后学习到的MAC地址也变为Sticky MAC地址。
  接口去使能端口安全功能时，接口上的安全动态MAC地址将被删除，重新学习动态MAC地址。
  接口去使能Sticky MAC功能时，接口上的Sticky MAC地址会转换为安全动态MAC地址。

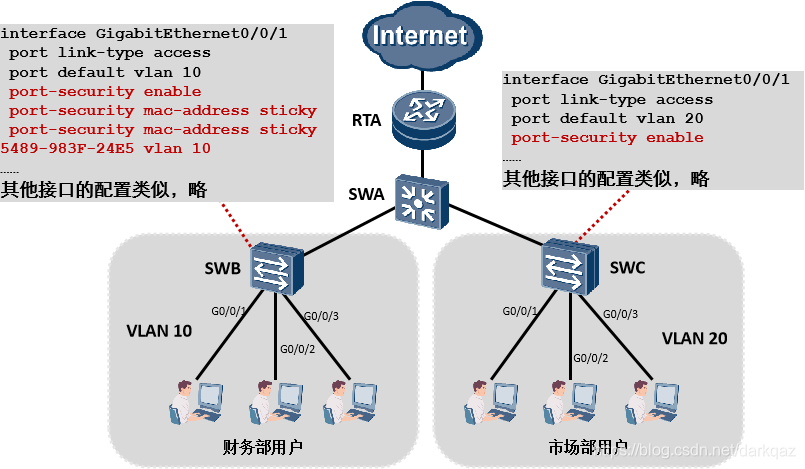

配置

sysname SWC
interface GigabitEthernet0/0/1
 	port-security enable    //使能端口安全功能,缺省情况下，未使能端口安全功能
 	port-security mac-address sticky	//使能接口Sticky MAC功能,缺省情况下，接口未使能Sticky MAC功能
 	port-security max-mac-num  10		//配置接口Sticky MAC学习限制数量
 	port-security mac-address sticky 5489-983F-24E5 vlan 10 	//手动配置一条sticky-mac表项
 	port-security protect-action restrict  //配置端口安全保护动作,缺省情况下，端口安全保护动作为restrict( { protect | restrict | shutdown })
