用digital数字电路软件实现一个用多位复用器拼接的计算器

电路设计文件点击下方链接进行下载：

https://download.csdn.net/download/dashuchengtian/90236236

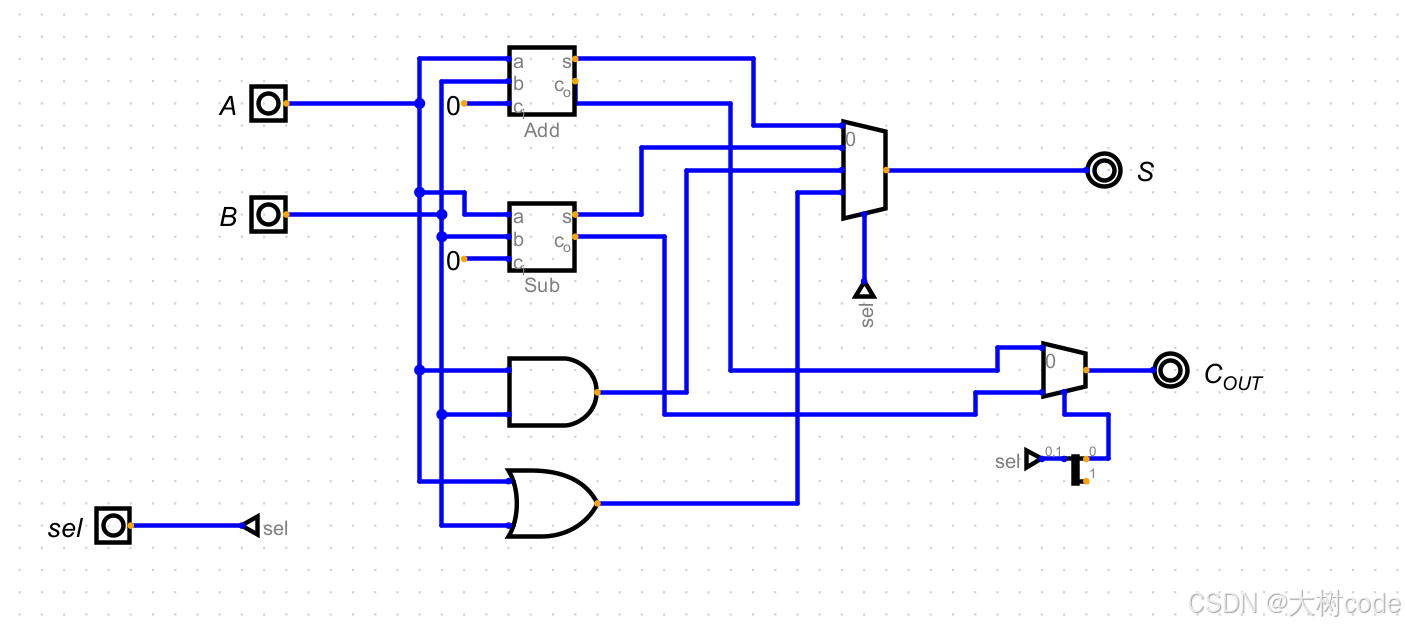

设计图如下：

其中A和B是两个要进行相加的数，sel是复位器要用的选择器，sel的位数决定了可以选择多少个功能，s是输出，C_out是进位输出，这里有4个功能选择，分别是加法，减法，与运算和或运算，接下来进行演示：

将A和B初始值分别设为8和2，sel数据位设置为2位，这样的话，复用器就可以选择4个功能了，这4个功能刚好对应上面说的加法、减法，与运算和或运算，所以当sel的值为0的时候，复用器会选择第一个功能，也就是加法，得到的结果就是8+2=10，如果sel的值是1的话，那么就会选择第二个减法，输出结果就是8-2=6，如果sel的值是2的话，那么就会选择第三个功能，也就是与运算，结果是0，如果sel的值是3的话，复用器就会选择或运算，结果为10。

sel的值因为设置了2位数据位，所以它的值最大为3。

输出结果如下
