微机控制旗帜自动升降设备



使 用 说 明 书







长春工业大学

联系方式:

长春市延安大街17号计算机工程学院

电话:0431-85959719   13134466128

Email:sunjingbo-001@163.com





1概述

长春工业大学建校于1952年，是一所以工为主，工、理、文、法、管、经、教育等多学科相互支撑、协调发展的省属重点大学。学校坐落在长春市风景秀丽的南湖之滨，校园绿树成荫，环境幽雅。学校经过多年建设，培育了艰苦奋斗、严谨求实的办学精神，形成了敬业奉献、严谨治学的教风和勤奋求实、笃学创新的学风。学校在2004年全国高等学校本科教学工作水平评估中获得优秀等级。

多年来，学校坚持培养基础理论扎实、实践能力强、综合素质高、具有创新精神和艰苦创业精神的高级应用型人才。目前，学校设有机电工程学院、材料科学与工程学院、电气与电子工程学院、计算机科学与工程学院、工商管理学院、化学工程学院、生物工程学院、基础科学学院、人文学院、外国语学院、艺术设计学院、信息传播工程学院、高等职业技术学院、软件职业技术学院、成人教育学院、白城工学院16个学院，体育教研部、思想政治理论教研部、军事教研部、研究生部4个教研部并拥有1个省重点建设的工程训练中心，2个省重点建设的基础实验教学中心。

主要业绩

1第六届亚洲冬季运动会:(2007.1.28--2207.2.6吉林长春)

  a.开幕式升旗仪式(长春五环体育馆)

  b.闭幕式升旗仪式(长春五环体育馆)

  c.短道速滑发奖仪式

  d.花样及冰舞发奖仪式

  e.冰壶比赛颁奖仪式(长春滑冰馆)

  g.男子冰球比赛颁奖仪式(富奥滑冰馆)

2吉林省十五届运动会开闭幕式

3中日韩三国中学生排球赛颁奖仪式(长春二实验中学体育馆 2005年8月)

微机控制旗帜自动升降设备（以下简称设备）主要用在国际体育比赛发奖仪式上，也可以用在其它升旗仪式上。

该装置采用微机控制，界面直观清晰、鼠标操作、简单可靠。能按金牌得主自动配奏该国国歌，升旗时间与国歌同步。

旗帜升降运行平稳可靠。

2技术指标

（1）升旗距离可根据需要任意选定。

（2）可按规定（或惯例）悬挂4面旗（含并列），装置配定旗杆总长6米（可调）一支，每面旗按3号，旗宽1.5米配定4支。

（3）升旗与奏国歌同步进行。国歌奏毕，旗帜升至规定点

（4）全自动微机鼠标操作，CRT同步显示升旗画面。

（5）设备配有手动控制作为备用。

（6）悬挂旗帜方便灵活。

（7）装置运行安全可靠。

3自动控制

     操作步骤如下：

（1）控制箱电源上电，此时控制箱电源指示灯亮。

（2）打开微机，将国歌光盘放入光驱中，用鼠标双击桌面CDPLAYER图标（快捷方式），微机进入控制状态，界面如图1所示。

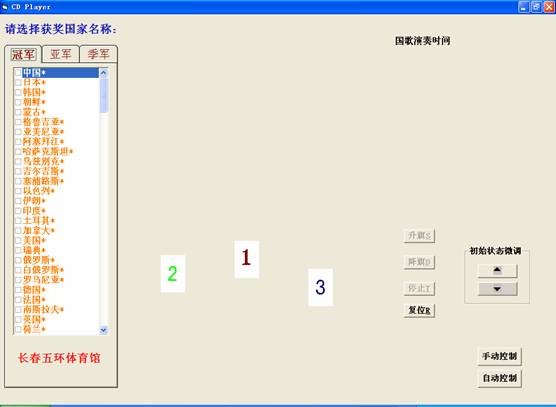

图1 人机交互界面





（3）点击该界面上的“自动控制”按钮，将设备设置为自动控制。

（4）调整旗杆的高度。

按下“上升”按钮，旗杆缓缓向上移动，松开按钮，旗杆立即停止移动，若此时又需要向下调整，可按下“下降”按钮，当旗杆移动到合适位置时松开按钮即可。

（5）选择升旗国家。

•点击冠军，选择国名，该国国旗出现在屏幕相应位置，如有并列，选并列国名，该国国旗出现在并列位置。

•点击亚军，选择国名，该国国旗出现在屏幕相应位置，如有并列，选并列国名，该国国旗出现在并列位置。

•点击季军，选择国名，该国国旗出现在屏幕相应位置，如有并列，选并列国名，该国国旗出现在并列位置。

（6）升旗。

点击“升旗”按钮，旗子开始上升，同时第一名国家的歌曲开始演奏，当上升到指定位置时国歌奏毕，升旗停止。

（7）降旗。

点击“降旗”按钮，国旗缓缓下降，CRT画面与实际国旗位置保持相对一致，当旗子降至规定位置时立刻停止。

（8）停止升旗。

该功能作为辅助功能，一般情况下可以不用。在非常情况下可以点击“停止”按钮暂停升旗，同时国歌暂停演奏。

（9）复位。

点击“复位”按钮，系统复位，可进行下次操作以重新升旗。

4手动控制

         手动控制用控制箱上的按钮进行操作，控制箱面板布置如图2所示



                                                                  图2 控制箱面板

    （1）控制箱上电，打开微机，将所放歌曲光盘放入光驱中，用鼠标双击桌面CDPLAYER图标（快捷方式），显示出人机交互界面。

（2）点击人机交互界面上的“手动控制”按钮，此时微机将升降旗控制权交给控制箱，这时可将控制画面关闭。

（3）将控制箱“自动—手动”开关拨至“手动”位置。

（4）设定升旗时间。

升旗时间要与歌曲时间保持一致，即升旗开始，歌曲演奏开始；升旗结束，歌曲演奏结束。因此要将定时器时间设为歌曲演奏时间。

定时器操作面板如图3所示：



                                                         图3 定时器面板

定时器操作说明如下：

• 定时器的时间设定范围为：0000---9999秒，工作方式为倒计时。

• 设定时间主要靠中间两个按键，两边的按键一般情况下不要动。

• > 为“位选”键 ，按下该键后数码管闪烁，继续按该键，闪烁位发生改变。

• ∧ 为“增加”键 ，当按下“位选”键数码管闪烁后，可按该键设定数值，每按一下，数值增1，到达最大值9时再按该键则返回0。

• 设置完毕后数码管仍继续闪烁，待8秒后设定值自动存入仪表中。

（5）设定升旗速度。

调节“速度”旋钮，数字显示器显示数字，该数字越大，升旗速度越快，可根据不同歌曲演奏时间进行设定（歌曲时间越长、升旗速度应越慢）。可根据升旗速度反复试验，以确定最佳升旗速度。

现给出参考公式：设定频率=1377÷歌曲长度。其中，歌曲长度以秒为单位；设定频率为数字显示器上显示的数字，该数字与升旗速度成反比.

（6）升旗。

演奏歌曲开始,同时按下控制箱上的“上升”按钮，国旗按设定速度上升，当国旗升至指定位置时歌曲奏毕，升旗停止。

（7）降旗。

按下控制箱上的“下降”按钮，旗子下降，降至需要位置时松开该按钮，国旗停止。

5 注意事项

（1）意外情况应对之一

当微机无法开机时，手动控制无法通过人机交互界面进行设置，这时只能对变频器参数进行设置。变频器操作面板的使用方法见C300系列变频器使用手册。功能参数设置如下：

F0.1设定值为：4，F0.4设定值为：0011。

（2）意外情况应对之二

在特殊情况下，当旗子升到半途时需要把国旗降下来，这时点击人机交互界面上的“停止”按钮，出现是否停止的确认对话框。选择“是”，国旗停止上升。然后应点击“降旗”按钮把旗子降下来，不要点击“复位”按钮。万一点了“复位”按钮，旗子无法降下来，不要慌，点击“手动控制”按钮，通过控制箱上“下降”按钮将旗降下来。

（3）意外情况应对之三

    当降旗结束，出现国旗小幅度回升时，应该按人机交互界面上的向下初始状态微调按钮或者使用手动调节，使得旗杆在最低位置，方便下次升旗。

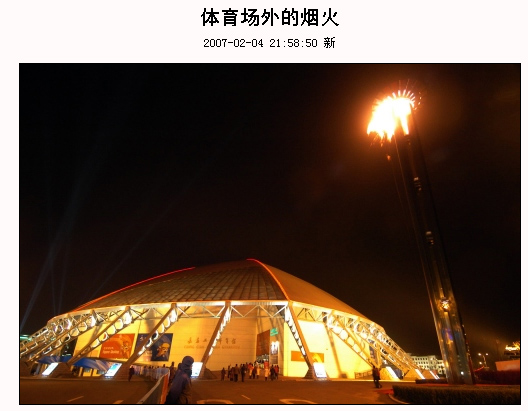

长春五环体育馆

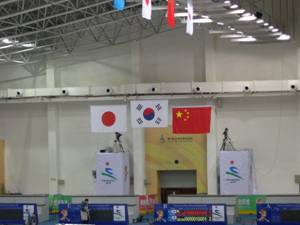

长春冰壶馆                              女子冰壶

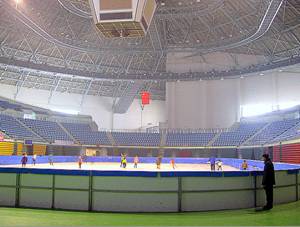

      长春五环体育馆内景                                        男子冰壶决赛



第六届亚冬会徽                            第六届亚冬会短道速滑颁奖



第六届亚冬会闭幕式                              五环体育馆内景（2）

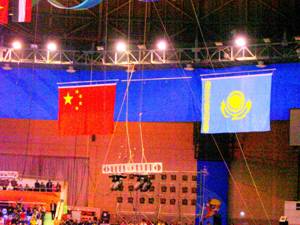

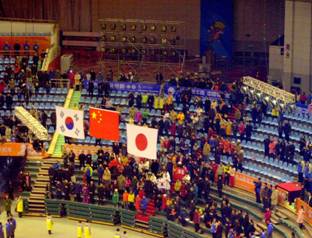

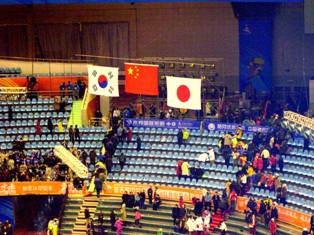

第六届亚冬会颁奖仪式                             第六届亚冬会颁奖仪式





第六届亚冬会开幕式

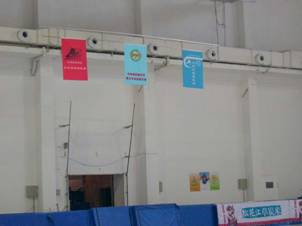

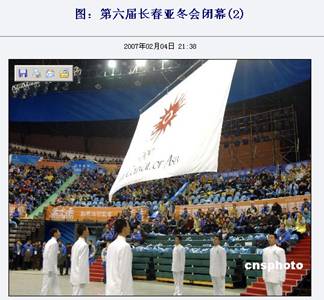

                   第六届亚冬会闭幕式降亚奥理事会会旗







第六届亚冬会闭幕式升降旗
