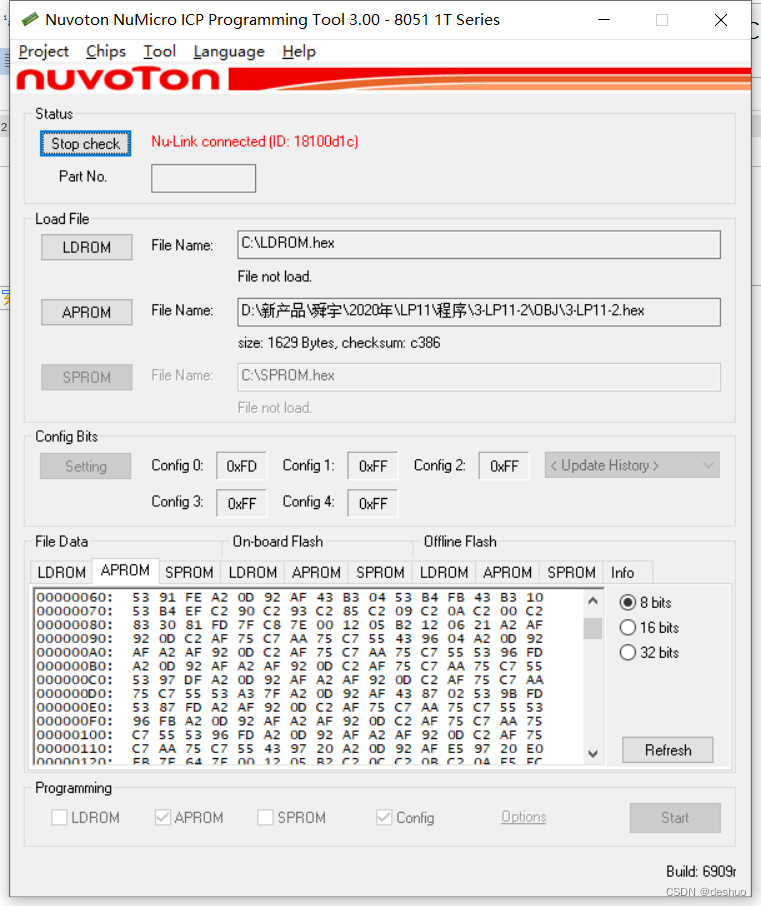

- 打开软件,并点击“APROM”调入HEX文件

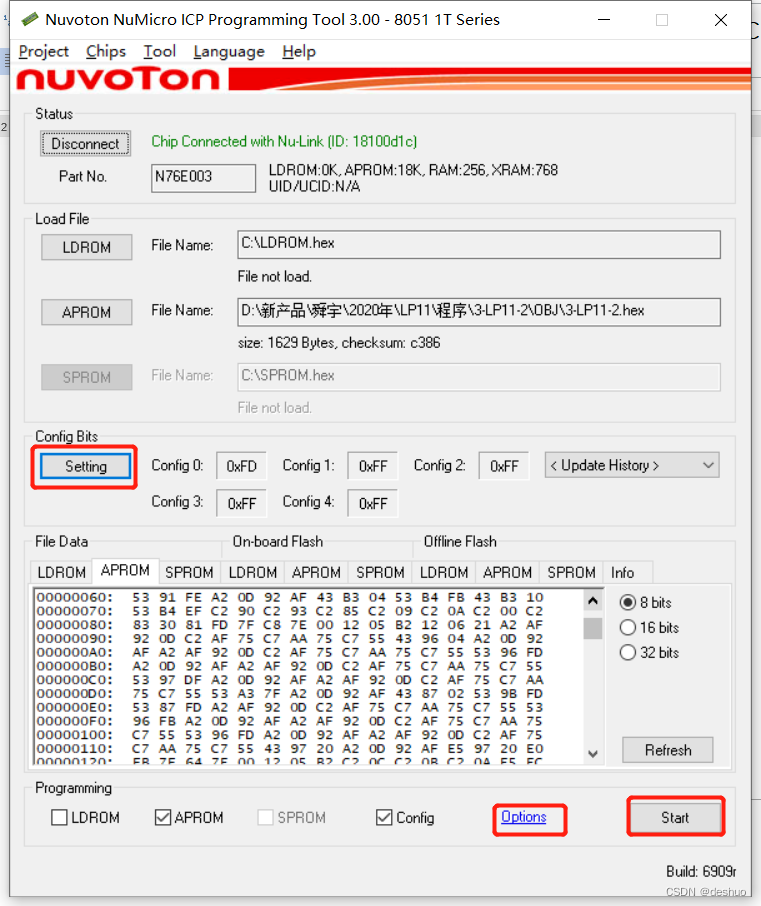

- 将烧写器连接目标板,会自动识别目标芯片的型号:

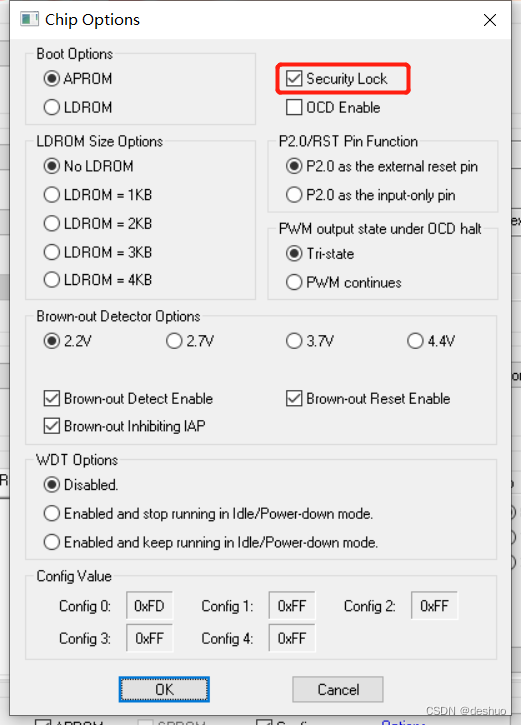

- 点击Setting,设置是否加密等配置:

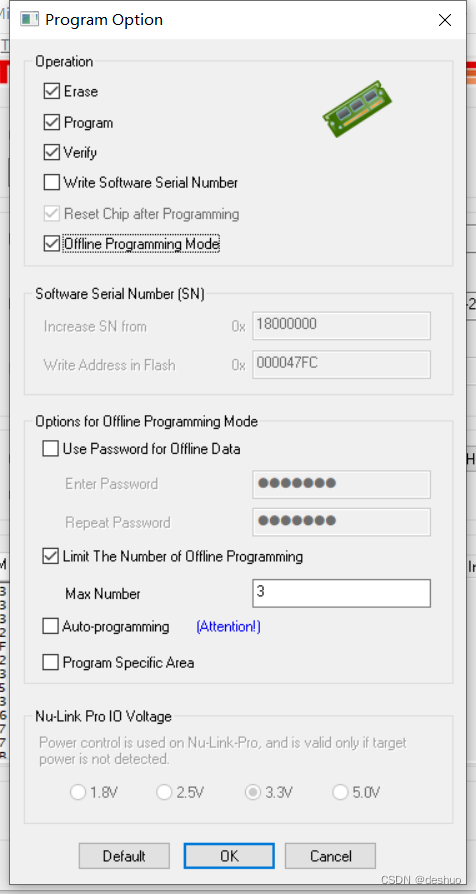

- 点击”Options”,选择离线下载“Offline Programming Mode”,以及设置离线烧写次数“Limit the numble of offline Programming ”,然后点击“OK”。
也可以选择自动烧录“Auto programming”,但是要注意如果烧写IO口被目标板占用的话,连接时可能会造成误判,导致无法正常自动编程。

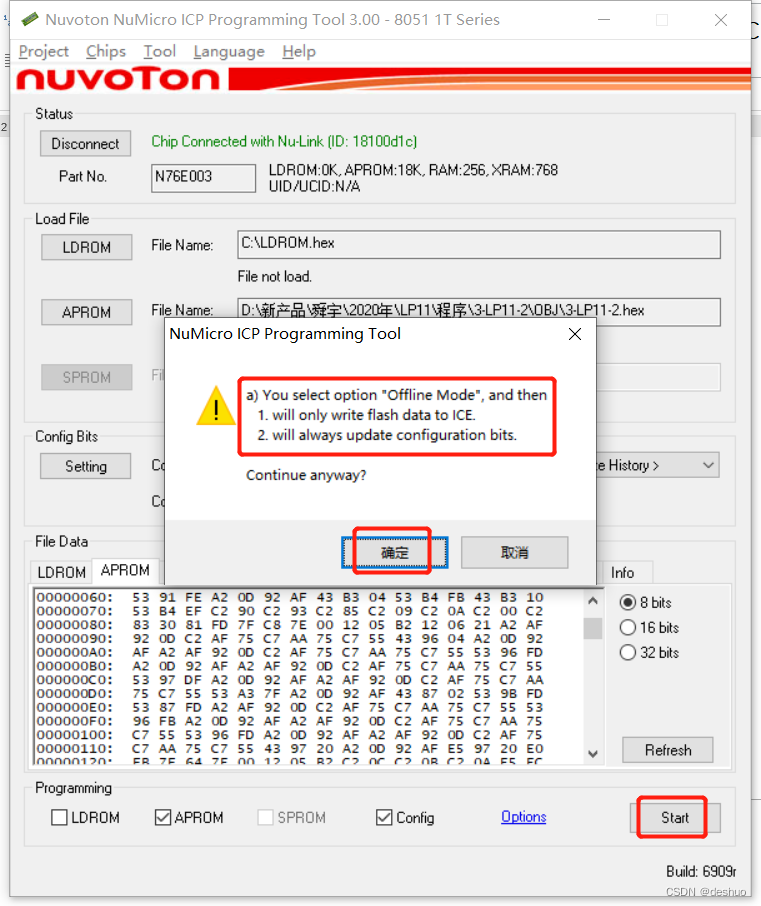

- 回到主界面中,点击“Start”,会出现提示信息:

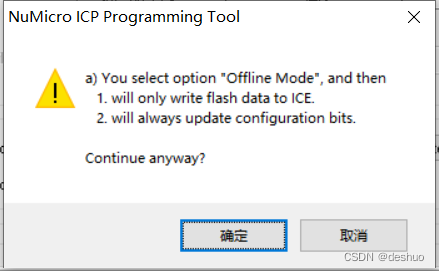

- 你选择了离线模式,将:
- 只写flash数据到ICE
- 将一直更新配置位
要继续吗?
点“确定”,之后将会从电脑将flash文件以及配置位(包括加密位)写入烧写器内部专门区域。
- 离线烧写时,只需要将烧写器的USB连到充电器上供电,然后连接烧写器和目标板,按下烧写器上的按键即可。
烧写时,红灯常亮,绿灯闪烁,直到程序写入结束红灯灭绿灯常亮。N76E003烧写一般在2到3秒即能烧写结束。如果烧写过程接触不良等异常情况下,红灯会一直亮,绿灯闪烁,只需使烧写口与目标板接口接触良好,再次按下按键即可烧写。
