1 介绍

  本文主要以基于arm平台的FT-2000+/64服务器为例介绍qemu/kvm的高级功能和用法。

2 半虚拟化驱动

  在之前的文档中《FT-2000+/64KVM虚拟化系统解决方案--虚拟化介绍v1.03》我们对半虚拟化有过简单的介绍，其中virtio技术是最成熟、最广泛的应用。在既要考虑性能又要考虑可迁移性的情况下，使用virtio无疑是一个很好的选择。

2.1 virtio基本原理介绍

  virtio最初是由澳大利亚的一个天才程序员Rusty Russell编写，是一个在Hypervisor之上的抽象API接口，让客户机知道自己运行在虚拟化环境中，进而根据virtio标准与Hypervisor协作，从而在客户机中达到更好的性能（特别是I/O性能）。目前有很多虚拟机都使用了virtio半虚拟化驱动来提高性能。

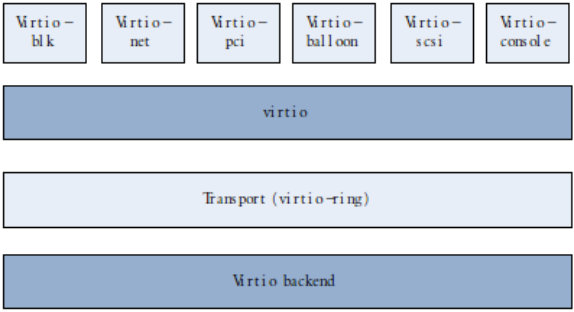

  在QEMU/KVM中，virtio的基本结构如下图所示：

  关于virtio的具体功能以及实现请参考如下链接：https://hhdx.xyz/post/virtio-intro/

2.2 virtio驱动的具体使用

  在《FT-2000+/64KVM虚拟化系统解决方案--KVM虚拟化v1.03》文档里面的虚拟化内核配置章节，我们已经有说明，宿主机内核必须要支持相关的virtio驱动才可以在QEMU/KVM框架中使用。下面我们将一一列举一些常见的可以使用virtio来提高性能的设备。参考地址：https://hhb584520.github.io/kvm_blog/2017/02/17/kvm-virtio.html。

  1) virtio-scsi

  下面是scsi设备使用virtio方式，在libvirt域的配置文件示例：

<controller type='scsi' index='0' model='virtio-scsi'>
    <address type='pci' domain='0x0000' bus='0x03' slot='0x00'function='0x0'/>
</controller>

  2) virtio-net

  下面是网卡设备使用virtio方式，在libvirt域的配置文件示例：

<interface type='bridge'>
    <mac address='52:54:00:3e:ea:a6'/>
    <source bridge='br0'/>
    <model type='virtio'/>
    <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</interface>

  3) virtio-gpu

  下面是显卡设备使用virtio方式，在libvirt域的配置文件示例：

<video>
    <model type='virtio' heads='1' primary='yes'/>
    <address type='pci' domain='0x0000' bus='0x05' slot='0x00'function='0x0'/>
</video>

  4) virtio-ballon

  下面是mem-balloon使用virtio方式，在libvirt域的配置文件示例：

<memballoon model='virtio'>
    <address type='pci' domain='0x0000' bus='0x04' slot='0x00' function='0x0'/>
</memballoon>

  以上几个就是主要需要使用virtio的地方，更详细的用法可以查阅libvirt官方文档。

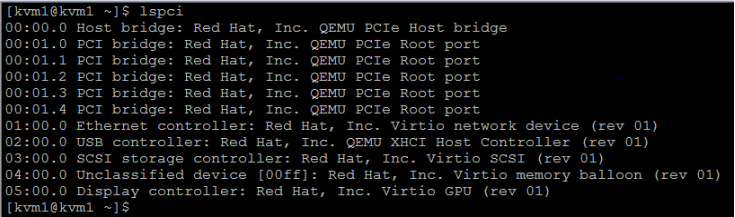

  在客户机系统中lspci查看，可以看到virtio设备如下，带有virtio的就是virtio设备：

3 内存气球mem-balloon

  KVM的内存气球技术使得可以在虚拟机中按照需要调整的内存大小，提升内存的利用率。参考地址：https://www.jianshu.com/p/ce746f327424。

3.1KVM中ballooning的优劣势

  KVM中的ballooning在节约和灵活分配内存方面有着明显的优势，主要有以下三点：

  1) 节约内存

  2) ballooning对内存的调节很灵活，既可以精细地请求少量内存，也可以粗犷滴请求大量内存。

  3) Hypervisor使用ballooning让客户机归还部分内存，从而缓解其内存压力。而且从气球中回收的内存也不要求一定要分配给另外的进程。

  另一方面，kvm中ballooning使用不方便，不完善也是存在的：

  1) ballooning需要客户机操作系统加载virtio-balloon驱动。

  2) 如果有大量内存需要从客户机系统中回收，那么ballooning可能会降低客户机的操作系统性能。

  一方面，内存的减少可能会让客户机中作为磁盘数据缓存的内存放到气球中，从而使客户机的磁盘IO访问增加；另一方面，如果机制处理的不好，也可能让客户机中正在运行的进程由于内存不足而执行失败。

  3) 目前还没有比较自动化、方便的机制来管理ballooning。

  没有对客户机的有效监控，这可能会不便于在生产环境中大规模自动化部署。

  4) 内存的动态增加或者减少可能会使内存过度碎片化，从而降低内存使用时的性能。另外内存的变化会影响客户机内核对内存的优化。

3.2 ballooning的使用

  在上面virtio驱动章节中，我们介绍了域的libvirt配置文件中关于virtio-memballoon的修改。在做了这一步操作后其实就可以直接使用了。

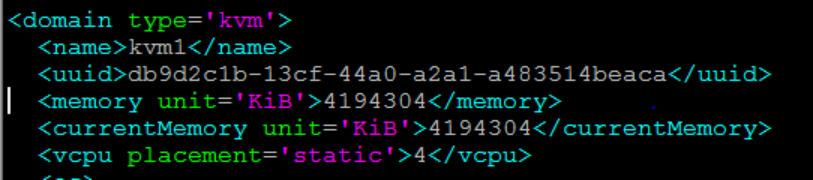

  查看域的配置文件，客户机中最大内存为4194304KB，也就是4GB。

  下面演示如图：

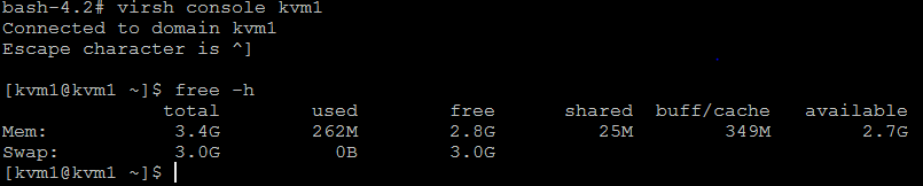

  可以看到客户机中内存：

  使用setmem命令设置内存，注意这个内存的值只能小于或等于最大内存值。

  可以看到客户机中内存已经变小了，这时释放出来的内存又可以被宿主机中其他进程使用了。

4 vhost和 vhost-user

4.1 核态的vhost-net后端以及网卡多队列

  virtio-net的后端处理程序可以提高网络吞吐量和降低网络延迟。

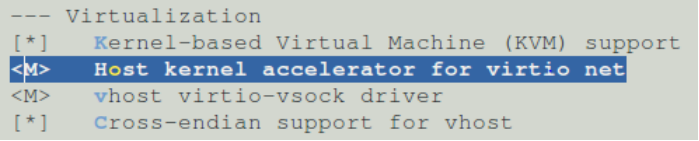

  要想内核支持vhost-net，需要在内核配置中选上相关配置：

  在虚拟化配置中选上virtio net的支持、virtio-vsock支持以及要想在arm上使用选上cross-endian支持。

  在使用libvirt管理虚拟机时，网络中的vhost是默认打开的。我们可以用命令查看如下：

  我们可以看到有一个vhost后端线程正在运行，我们在没有配置的情况下只有一个vhost队列用于收发客户机的数据包。其中vhost-2693中的2693是前面启动客户机的QEMU进程ID。

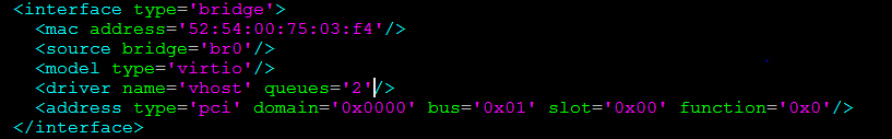

  假如我们想更改vhost的收发队列数，可以进行如下操作，修改域的配置文件：

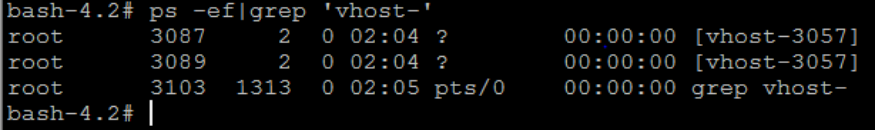

  只需要添加vhost一行，设置队列数即可。再次查看，我们可以发下vhost队列数变为2了，这表明有两个vhost后端线程在处理客户机网络数据。

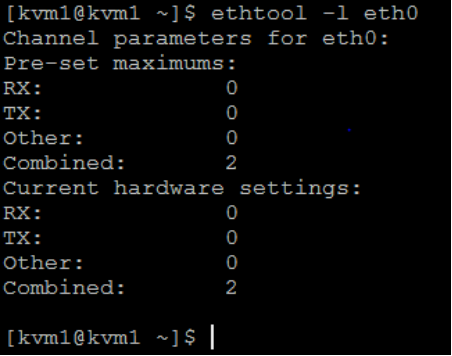

  进入客户机中，可以用ethtool查看队列数，可以看到当前虚拟eth0使用的是2个队列：

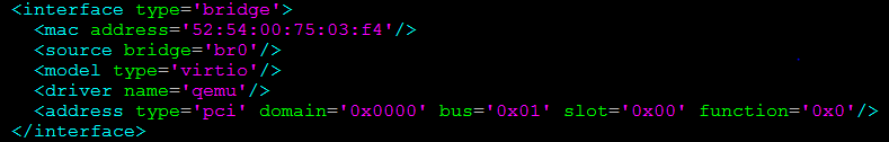

  一般来说，使用vhost-net作为后端处理驱动可以提高网络性能。不过，对于一些使用vhost-net作为后端的网络负载类型，可能使其性能不升反降。特别是从宿主机到其客户机之间的UDP流量，如果客户机处理接收数据速度比宿主机发送数据要慢，这时就容易出现性能下降。在这种情况下，使用vhost-net会使UDP的接收缓冲区数据更快地溢出，从而导致更多的数据包丢失。这时我们需要手动在配置文件中关闭vhost，指定后端驱动名称为"qemu"而不是"vhost"。

  可以看到已经没有vhost线程了。

4.2 用户态的vhost-user作为后端驱动

  vhost-user可以用来解决采用 vhost 的方案时guest 和 host 之间又存在多次的上下文切换和数据拷贝的问题，为了避免这种情况，业界就想出将 vhost 从内核态移到用户态。这就是 vhost-user 的实现。参考地址：https://blog.csdn.net/qq_15437629/article/details/81226901。

5 进程的处理器亲和性和vCPU的绑定

  进程的处理器亲和性（Processor Affinity），即是 CPU 的绑定设置，是指将进程绑定到特定的一个或多个 CPU上去执行，而不允许调度到其他的 CPU 上。设置进程的处理器亲和性带来的好处是可以减少进程在多个 CPU 之间交换运行带来的缓存命中失效（cache missing），从该进程运行的角度来看，可能带来一定程度上的性能提升。换个角度来看，对进程亲和性的设置也可能带来一定的问题，如破坏了原有 SMP 系统中各个 CPU 的负载均衡（load balance），这可能会导致整个系统的进程调度变得低效。尽管 Linux 内核的进程调度算法已经非常高效了，在多数情况下不需要对进程的调度进行干预，不过，在虚拟化环境中有时却有必要对客户机的 QEMU 进程或线程绑定到固定的逻辑 CPU 上。在libvirt域xml配置中，我们已经简单介绍怎样配置vcpu的绑定，下面是在libvirt域中设置cpu绑定的例子，参考地址：https://z.itpub.net/article/detail/442A7C85D11718C195851FBDAF036E4。

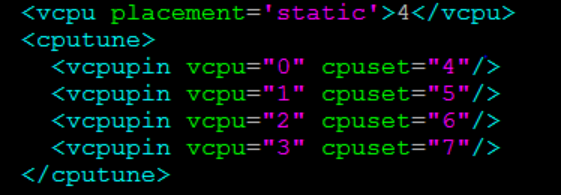

  将vcpu 0\~3分别绑定到宿主机中cpu 4\~7上。

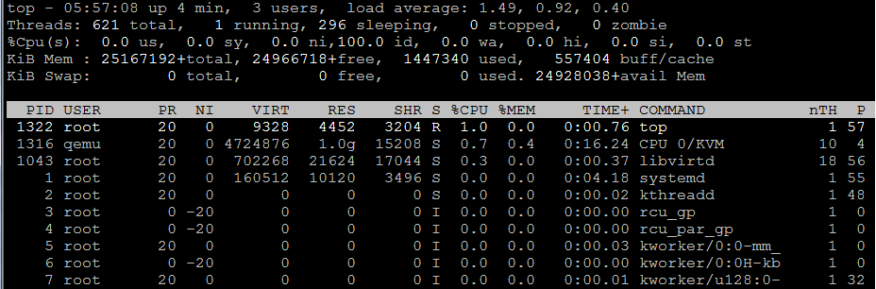

  在宿主机中查看，top -H后，按f键，然后选择Last Used Cpu和Number of Threads，退出，就可以看到正在运行的线程所占的CPU了。

  其中CPU 0/KVM就是vCPU0线程，可以看到P那一项，一直都是4，说明vCPU0线程已经绑定了CPU4，一直在CPU4上运行，其他几个CPU 1/KVM、CPU 2/KVM、CPU 3/KVM也可以看出分别一直绑定在CPU 5 、6、7上。

  总的来说，在KVM环境中，一般不推荐手动设置QEMU进程的处理器亲和性来绑定vCPU，但是，在非常了解系统硬件架构的基础上，根据实际应用需求，可以将其绑定在特定CPU上，从而提高客户机的CPU执行效率或者实现CPU资源独享的隔离性。

6 设备的热插拔

6.1 磁盘的热插拔

  首先，需要说明的是，磁盘的热插拔是指的虚拟磁盘文件的热插拔，并非指宿主机上的物理磁盘添加到宿主中的热插拔。

  磁盘的热插拔可以用attach-disk和detach-disk进行热插拔的添加和删除。

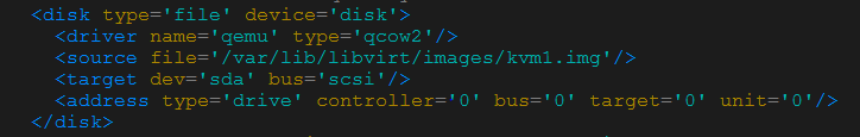

  下面我们演示一下，我们先看kvm1中的域xml配置：

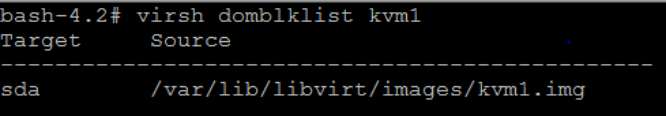

通过以下命令也可以看到只有一块磁盘：

virsh domblklist kvm1

6.1.1 在线添加磁盘

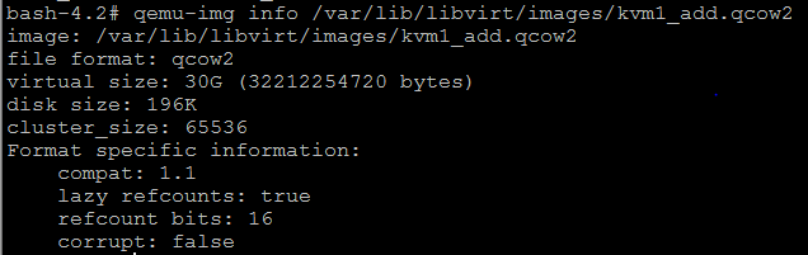

  1) 创建一块新的磁盘：

   qemu-img create -f qcow2 -o lazy_refcounts=on /var/lib/libvirt/images/kvm1_add.qcow2 30G

  2) 启动虚拟机kvm1:

virsh start kvm1

  3) 进入kvm1客户机中，fdisk -l查看，可以看到只有一块磁盘。

virsh console kvm1

  4) 退出到宿主机上，添加磁盘：

virsh attach-disk kvm1 /var/lib/libvirt/image/kvm1_add.qcow2 sdb --cache=none --subdriver=qcow2

  如果想永久添加磁盘或者永久删除磁盘，可以再在后面添加--config即可。

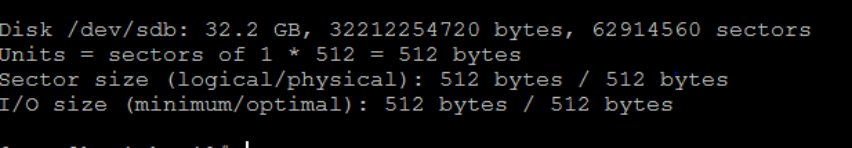

  5) 再进入kvm1客户机中fdisk -l查看，可以看到已经成功添加了磁盘：

  这时我们就可以对/dev/sdb进行格式化分区和挂载了。

6.1.2 在线卸载磁盘

  1) 下面我们再进行在线卸载磁盘：

virsh detach-disk kvm1 sdb：

  2) 通过下面命令可以看到，已经成功卸载掉一块磁盘了。

virsh domblklist kvm1

  我们可以进入客户机fdisk -l中进一步确认，可以看到/dev/sdb也成功卸载了。

6.2 网卡的热插拔

  网卡的热插拔是指，使用模拟的网卡热插拔，非宿主机上的物理网卡透传热插拔。

  下面是我们验证步骤：

我们先查看kvm1的网卡。

virsh domiflist kvm1:

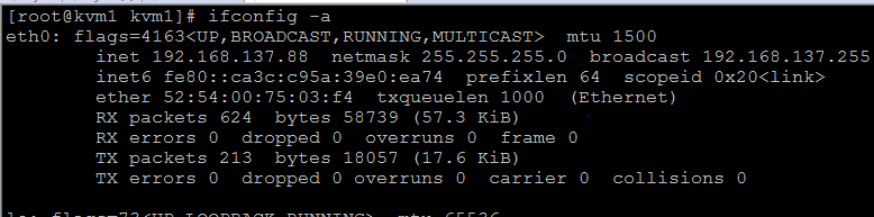

  可以看到只有一个虚拟网卡，桥接在br0上，进入客户机中ifconfig -a查看也只有一块网卡：

6.2.1 在线添加网卡

  1) 添加网卡。

virsh attach-interface kvm1 --type bridge --source br0：

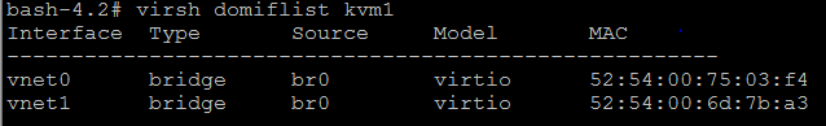

  2) 查看是否添加成功：

virsh domiflist kvm1

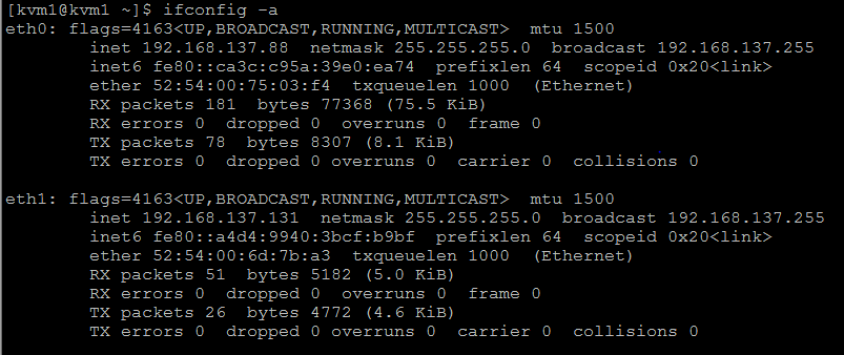

  可以看到已经新加了一个虚拟网卡vnet1。我们再进入客户机中查看，可以看到已经多一个网卡：

6.2.2 在线卸载网卡

  1) 下面我们进行卸载网卡操作：

virsh detach-interface kvm1 --type bridge --mac 52:54:00:6d:7b:a3

其中mac后面跟的mac地址是我们新加的网卡mac地址，virsh domiflist kvm1可以看到。

  2) virsh domiflist kvm1再次查看只有一个网卡了：

  进入客户机中ifconfig -a查看，同样可以看到网卡已经卸载成功。

  如果想永久添加或者永久卸载网卡，在命令后面添加--config即可。
