OS Monitor项目

项目使用技术栈与平台

所用技术：javaSE/javafx
平台与环境：windows 10/jdk 1.8/idea

项目功能

显示 CPU 占有率
文件目录扫描

项目展示

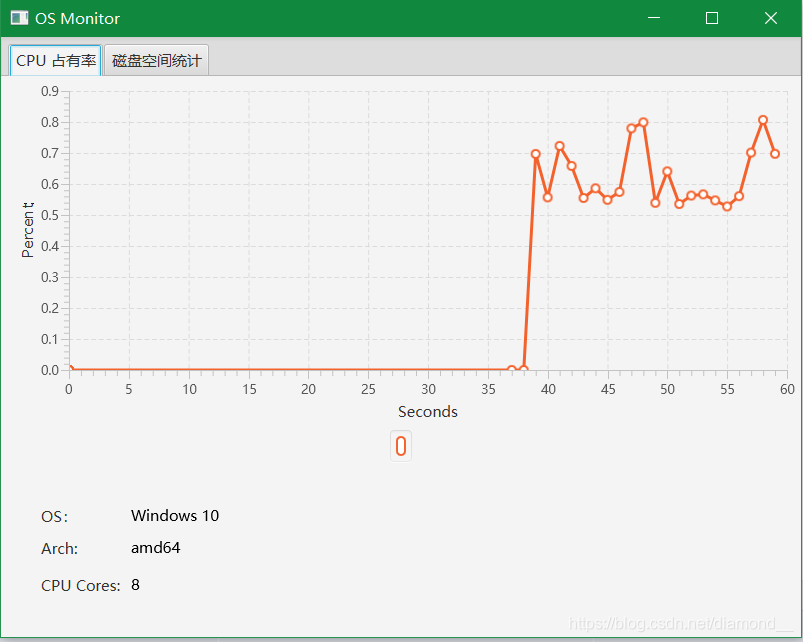

CPU占有率

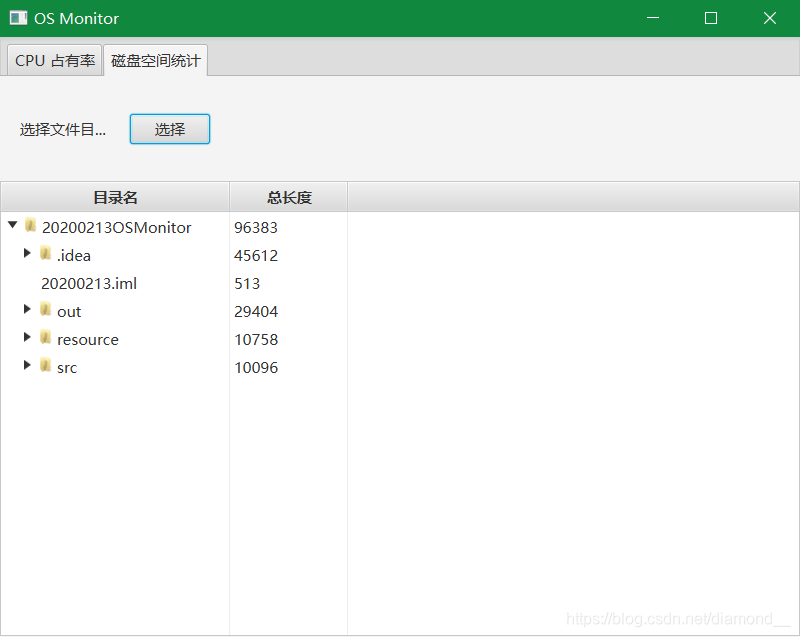

文件目录扫描

项目思路

项目总体模块框图
创建主程序
fxml 描述 UI
CPU 占有率 Tab 页设计
磁盘扫描 Tab 页设计
Controller 模块
系统资源获取模块
文件目录扫描模块

项目细节

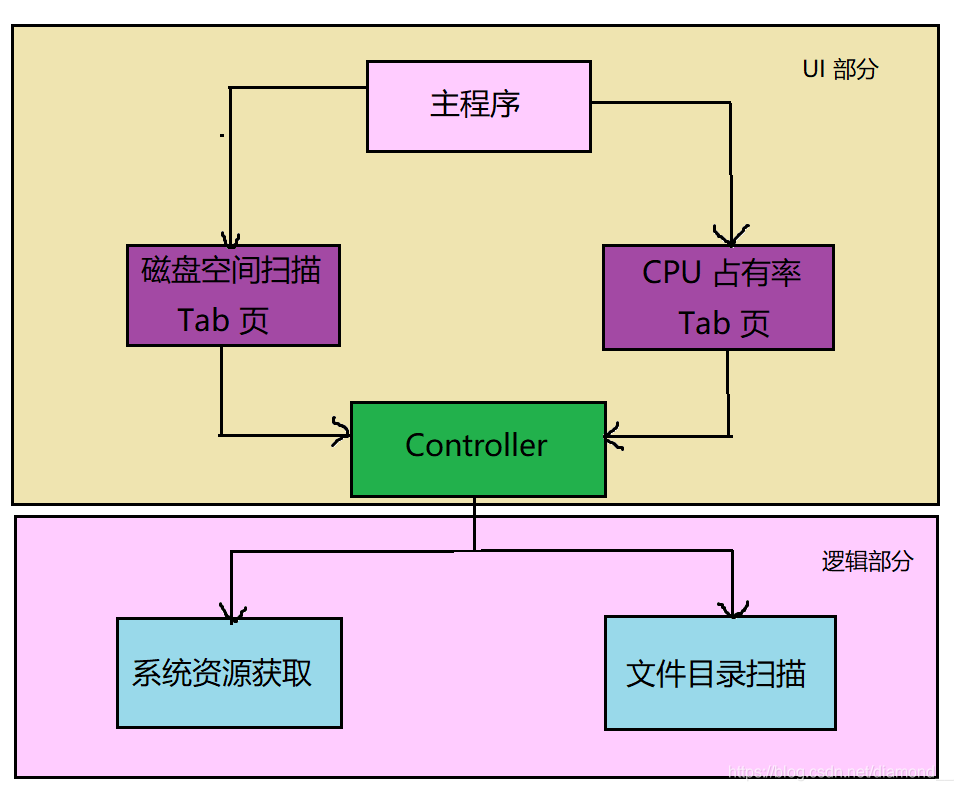

总框图
OS Monitor 项目结构分为两部分：UI 部分和逻辑部分
UI 部分包括：主程序、磁盘空间扫描 Tab 页、CPU占有率 Tab 页、Controller。UI部分是通过 javafx来实现
逻辑部分主要包括：系统资源获取、文件目录扫描。系统资源是通过OperatingSystemMXBean 来获取。
在这里插入图片描述
主程序
将项目自动生成的主程序替换

//所有 javafx 主程序必须派生自 Application 类
//子类必须 override 父类的 start 方法
public class OSMonitorApplication extends Application {
	@Override
	public void start(Stage primaryStage) throws Exceotion {
		//加载 .fxml 文件
		FXMLLoader loader = new FXMLLoader(getClass().getClassLoader().getResource("os_monitor_tab1.fxml"));
		Parent root = loader.load();
		//2.创建一个场景对象
		Scene scene = new Scene(root,800,600);
		//3.给舞台对象设置标题
		primaryStage.setTitle("OS Monitor");
		//4.给舞台对象Stage 设置场景对象 scene
		primaryStage.setScene(scene);
		//5.展示舞台
		primaryStage.show();
	}
}

fxml 描述 UI
OS Monitor UI 主框架包含两个tab页，用到的控件是和。代表tab页所在的容器面板，代表一个个的tab页

<?xml version="1.0" encoding="UTF-8"?>
// 导入类路径
<?import javafx.geometry.Insets?>
<VBox maxHeight="-Infinity" maxWidth="-Infinity" minHeight="-Infinity"
minWidth="-Infinity" xmlns="http://javafx.com/javafx/8.0.171"
xmlns:fx="http://javafx.com/fxml/1"
fx:controller="com.haska.ui.OSMonitorController">
	<children>
		<TabPane tabClosingPolicy="UNAVAILABLE">
			<tabs>
				<Tab onSelectionChanged="#handleCPUSelectionChanged" text="CPU 占有 率">
					<content>
					...
					</content>
				</Tab>
				<Tab text="磁盘空间统计">
					<content>
					...
					</content>
				</Tab>
			</tabs>
		</TabPane>
	</children>
</VBox>

CPU 占有率 Tab 页设计
CPU 占有率 = CPU 执行程序时间/统计周期时间。比如，每100ms统计一次占有率，如果 CPU 执行程序用了90ms，那么CPU占有率就是 90/100 = 90%。CPU执行程序时间包括：用户主程序执行时间和内核空间执行时间、
CPU占有率Tab页主要是通过空间绘制曲线图，x轴和y轴都用控件。通过控件的onSelectionChange属性设置监听时间的方法：
handleCPUSelectionChange。

<LineChart fx:id="cpuChart" animated="false" HBox.hgrow="ALWAYS">
	<xAxis>
		<NumberAxis animated="false" label="Seconds" side="BOTTOM" />
	</xAxis>
	<yAxis>
		<NumberAxis animated="false" label="Percent" side="LEFT" />
	</yAxis>
</LineChart>

磁盘扫描 Tab 页设计
磁盘扫描Tab页主要是用到了控件，绘制一个树形表格。另外设计了一个控件来选择文件目录，通过控件的 onAction属性设置监听事件的方法：handleSelectFile。

<Label text="选择文件目录："></Label>
<Button mnemonicParsing="false" onAction="#handleSelectFile" prefWidth="80.0"
text="选择" GridPane.columnIndex="1">
	<GridPane.margin>
		<Insets bottom="5.0" top="5.0" />
	</GridPane.margin>
</Button>

<TreeTableView fx:id="fileStat" HBox.hgrow="ALWAYS">
	<columns>
		<TreeTableColumn prefWidth="75.0" text="目录名">
			<cellValueFactory>
				<TreeItemPropertyValueFactory property="fileName" />
			</cellValueFactory>
		</TreeTableColumn>
		<TreeTableColumn prefWidth="75.0" text="总长度">
			<cellValueFactory>
				<TreeItemPropertyValueFactory property="totalLength" />
			</cellValueFactory>
		</TreeTableColumn>
	</columns>
</TreeTableView>

Controller模块
Controller 主要是处理 UI 事件，需要将此类添加到 .fxml 文件中，我们用到的顶级容器是，通过 fx:controller 属性设置 Controller 类的包路径，方法如下：

<VBox maxHeight="-Infinity" maxWidth="-Infinity" minHeight="-Infinity"
minWidth="-Infinity" xmlns="http://javafx.com/javafx/8.0.171"
xmlns:fx="http://javafx.com/fxml/1"
fx:controller="com.haska.ui.OSMonitorController">
</VBox>

在Controller中，我们需要处理两个事件：CPU占有率和目录结构统计

// 磁盘目录扫描事件处理方法
public void handleSelectFile(ActionEvent actionEvent) {
    // 1. 打开文件选择对话框
    // 2. 开启磁盘目录扫描线程
    // 3. 渲染TreeTableView
}
	// CPU 占有率事件处理方法
public void handleCPUSelectionChanged(Event event) {
	// 1. 创建一个定时器，每隔一秒获取一次 CPU 资源绘制曲线图
	// 2. 绘制 LineChart
}

系统资源获取模块
系统资源获取采用的是 OperatingSystemMXBean，这是一个 JMX 接口，用于获取运行JVM的系统的资源信息，比如，CPU占有率、OS 版本、内存大小等。我用的是com.sun.managerment.OperatingSystemMXBean 类，接口比较简单。
绘制CPU占有率曲线的核心思想：
1.每隔一秒对CPU占有率进行一次采样，作为数轴的 y坐标
2.一共保存60s，即一分钟的样本点，时间作为x坐标
3.用一个数组保存坐标(x,y),每一次采样需要把之前采样的坐标点的 x 坐标减1，这样绘制的时候就会产生移动的效果
核心代码：

private static final int DATA_LENGH = 60;
private static XYPair[] cpuDatas = new XYPair[DATA_LENGH];
private static int firstIndex = DATA_LENGH;
private static void moveCPUData(double cpuPercetage){
        int movIdx = -1;
        if (firstIndex == 0){
        	movIdx = firstIndex + 1;
        }else {
        	movIdx = firstIndex;
        	firstIndex--;
        }
        for (; movIdx < cpuDatas.length; ++movIdx){
            cpuDatas[movIdx-1].setX(cpuDatas[movIdx].getX()-1);
            cpuDatas[movIdx-1].setY(cpuDatas[movIdx].getY());
        }
        movIdx--;
        cpuDatas[movIdx] = new XYPair(movIdx, cpuPercetage);
}

文件目录扫描模块
核心思想：用递归的方式遍历文件目录结构，统计某个目录下所有子目录占用总的磁盘空间大小，然后再做一个汇总
相关代码：

File[] files = node.getFile().listFiles();
if (files == null) {
    return;
}
for (File file : files) {
	FileTreeNode child = new FileTreeNode();
	child.setFile(file);
	child.setFileName(file.getName());

   if (file.isDirectory()) {
   	   scannerDirectory(child);
   } else {
   		child.setTotalLength(file.length());
   }
   node.setTotalLength(node.getTotalLength() + child.getTotalLength());
   node.addChildNode(child);
}
