数字磁隔离技术简介

1. 背景

1.1 前言

磁隔离是ADI的专利技术icoupler。之所以写这个，一方面是之前硬件设计中用过此类型芯片，另一方面，突然想到里面的变压器是空芯变压器，而开关电源的变压器中有磁芯。那问题就来了，为啥在数字隔离中都用空芯的？原理是什么？是怎么做的呢？优缺点是啥？能用在开关电源中了么？
下面来揭开其神秘面纱。

1.2 变压器的基本知识

变压器工作原理：电磁感应定律，变化的电压产生磁场，变化的磁场产生电压。
变压器的损耗：包括铁损（磁滞损耗和涡流损耗，跟频率磁感应强度指数成正比）和铜损（线圈的交流损耗和直流损耗，主要跟线圈电流匝数阻抗有关）。

2. 磁隔离芯片

2.1原理分析

2.1.1 片式变压器原理

原理很简单，原副边都采用线圈，中间一般用绝缘的聚合物聚酰亚胺PI。

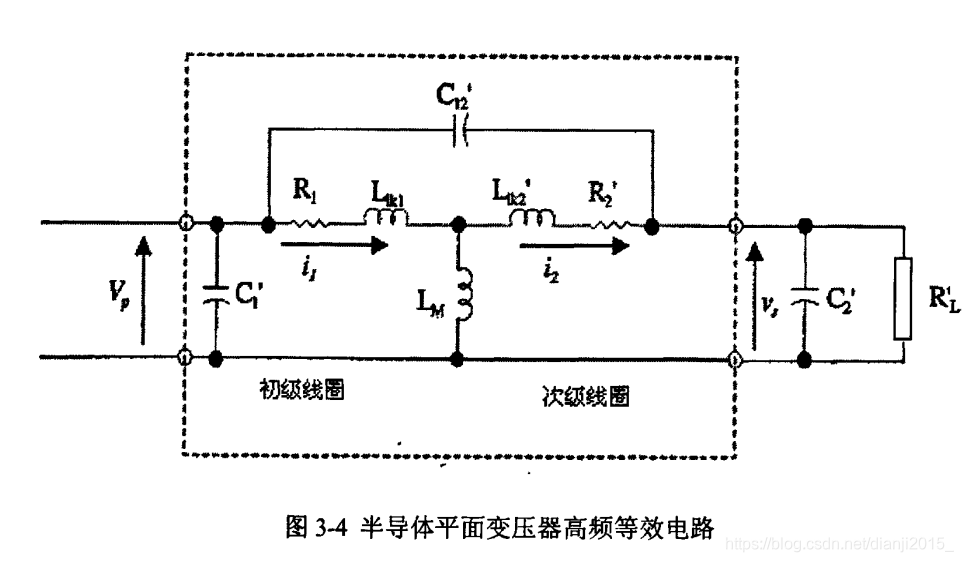

等效电路如下：

相比于常规铁芯变压器，等效电路中无励磁电阻Rm，但依旧有互感Lm，多了高频的极间电容。
空芯变压器的好处如下：

• 没有铁芯存在，主要损耗是铜损，故功率密度高
• 相比于铁芯变压器频率越高铁损越大，空芯变压器没有这个限制，所以频率可以做的很高
• 体积小重量轻
  缺点：
• 铁芯变压器的铁芯用来导磁的，电感与磁导率成正比，可以做的比较大，所以在低频时，不能用空芯的（相对磁导率考虑为1），否则变压器的电流巨大，造成短路，烧坏变压器。
• 一般只能用在高频小电流情况下

2.1.2 磁隔离芯片原理

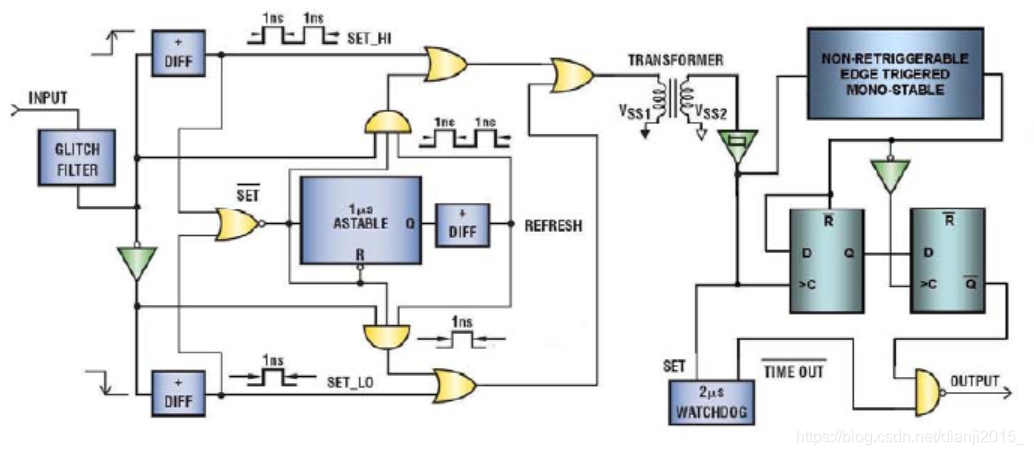

磁隔离芯片典型的实现原理图如下。

输入信号通过 Glitch 滤波器处理后，上升沿和下降沿被调制成脉冲，输入到片上变压器，在副边通过施密特比较器提取信号并经过单稳态电路输入到 D 触发器，由 2us 的看门狗电路确保其在外界干扰和长时间无信号传输的情形下的有效性。

2.2 片式变压器工艺

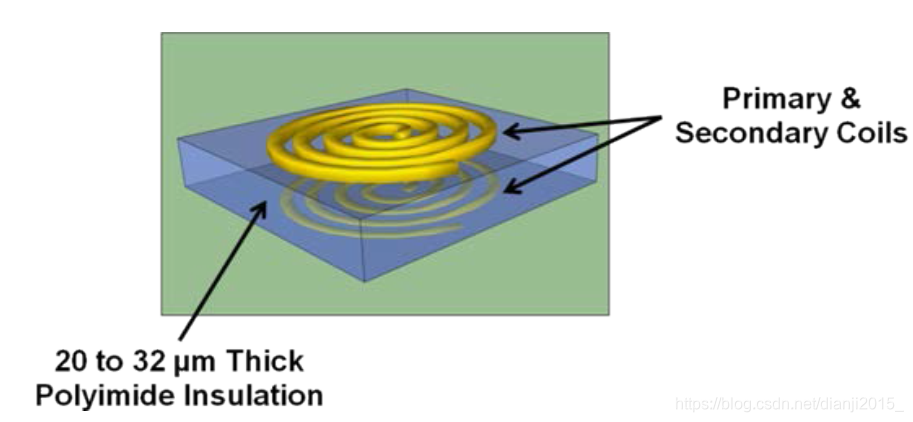

采用CMOS工艺制造。结构图如下：

在半导体工艺中，原副边不是常规的线圈，而是在一块半导体衬底的上下两面利用掺杂工艺蚀刻出螺旋状的轨道，镀金的。初、次级线圈之间间隙极小，耦合系数较大，所以可以取消铁芯，原边的磁场通过半导体基片传到副边。
从铁芯变压器到半导体变压器，其实也经历了一定的过程，中间还有一个平面变压器，就是把线圈做在pcb上，但是依旧有铁芯的存在，而且高频时趋肤效应严重，所以阻碍了小型高频化，所以才出现了无芯的半导体变压器。

2.3 片式磁隔离电源

顺便介绍下ADI的isopower技术，就是在icoupler芯片变压器技术上产生的dcdc电源。

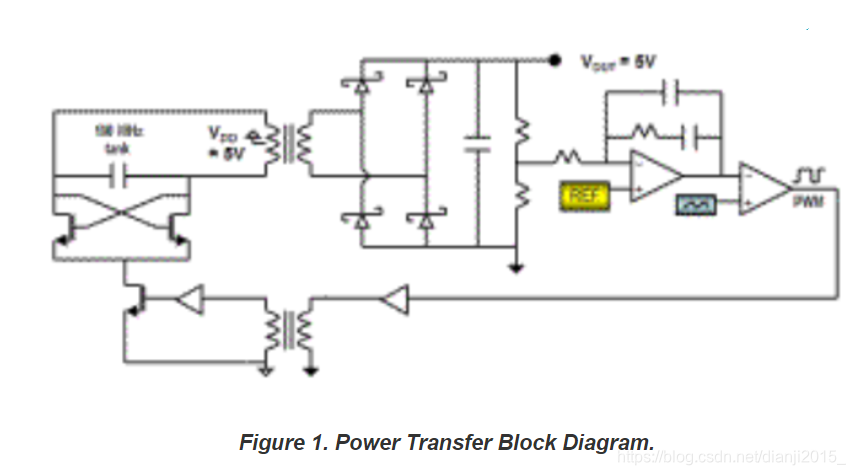

原理框图如下

大致原理是：副边电压与基准电压比较后经过锯齿波的调制变成脉冲信号，经过片式变压器驱动cmos，内部与主变压器谐振，能量传到副边，再经过内部肖特基二极管整流，输出。主拓扑类似于反激，不过利用的是谐振。
看了adum5000系列datasheet，可承受的功率电流都很小为mW，mA级别，自然不能用于大功率的开关电源中。

参考文献：
《半导体变压器设计与分析》
