米家智能抽水器拆解与原理分析

家里的智能抽水器时间久了，三天两头就需要充电，对于一个电动牙刷都懒得充电的人来说，真是灾难；索性拆开更换内部锂电池，这样就不用频繁充电，于是便下手拆；拆开后发现内部是18650电池，就直接淘宝花了7米买了容量更大的，目前更换完成，功能正常，下面是拆解方法与原理分析；不得不说设计还是很巧妙的。

1，拆

先拆盖

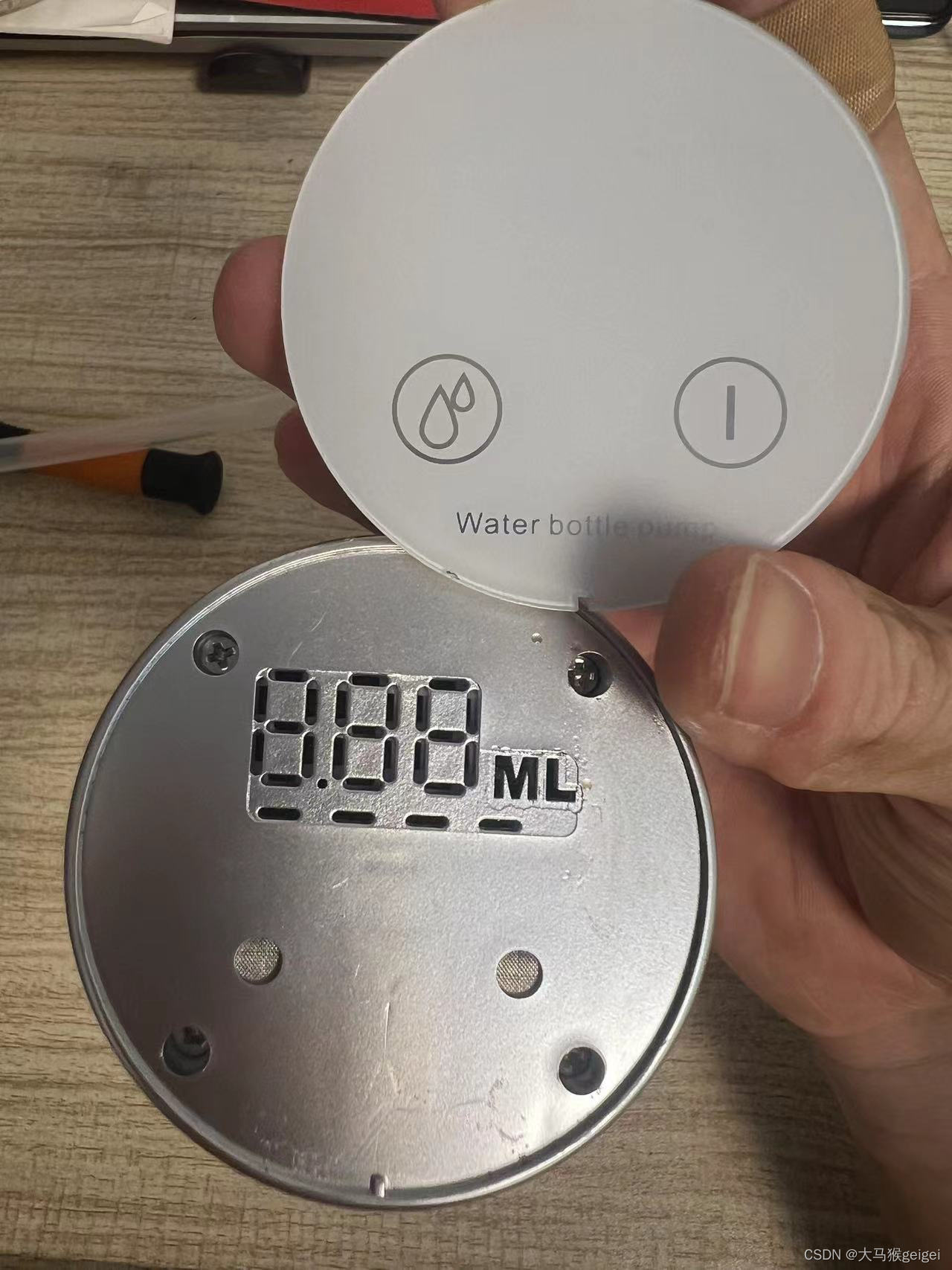

顶层这个看起来像是触摸屏的东西，其实只是一个用双面胶粘上去的塑料板，拿吹风机吹了五分钟，双面胶就软了，镊子一挑就轻松拿捏了（加热过程不能心急，温度到了很好取下，注意高温）

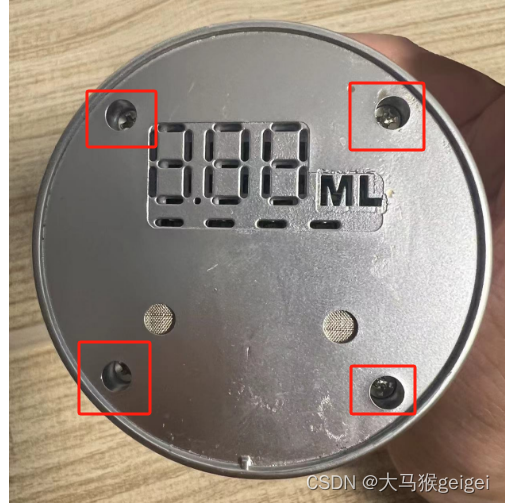

再拆这4个螺丝

就可以看到电路板了

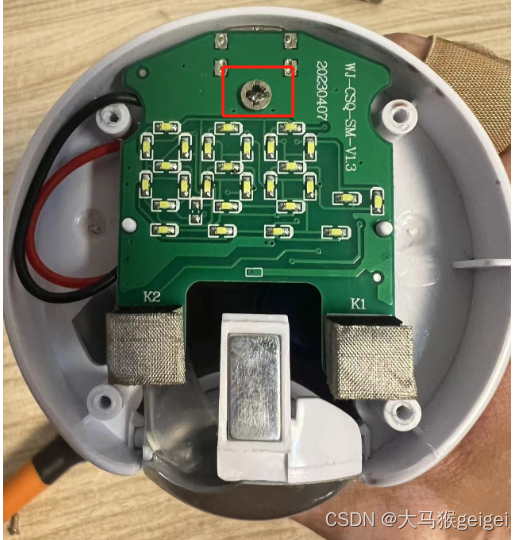

再拆这个螺丝

就可以把电路板拆下来，把背面的电池和电机接插件扒掉，电路板可以单独取下了

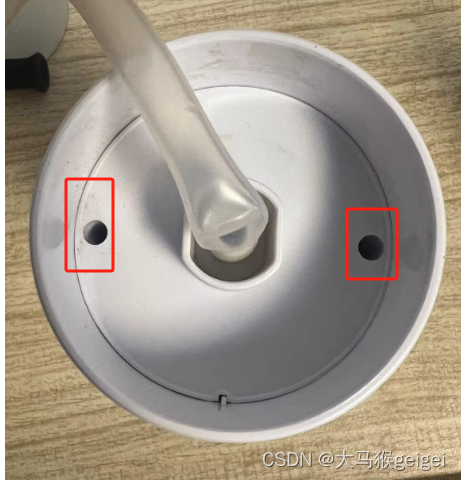

再拆这两个螺丝

就可以将直流泵和电池拿出来了

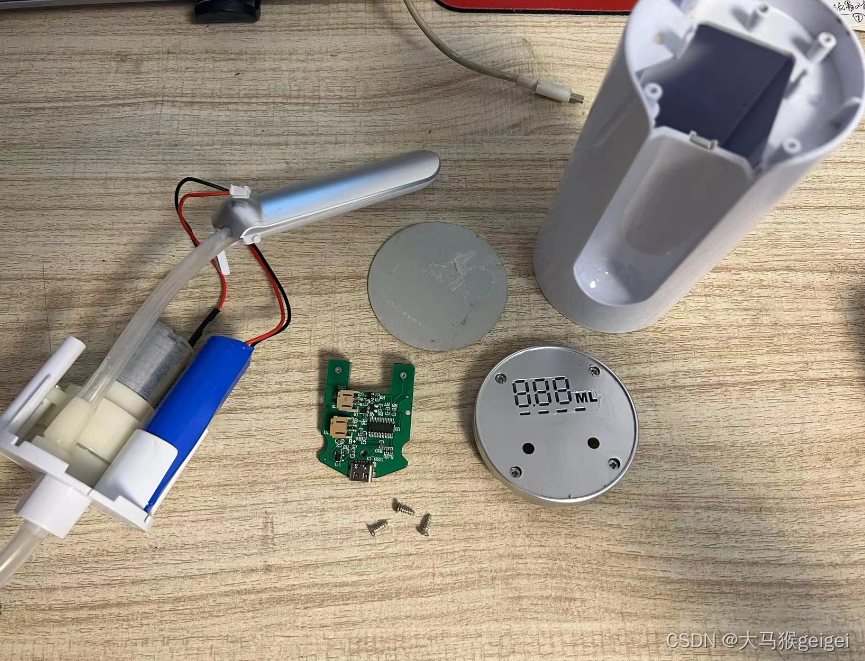

这样就拆完了

2，原理分析，看电路，看丝印，查芯片

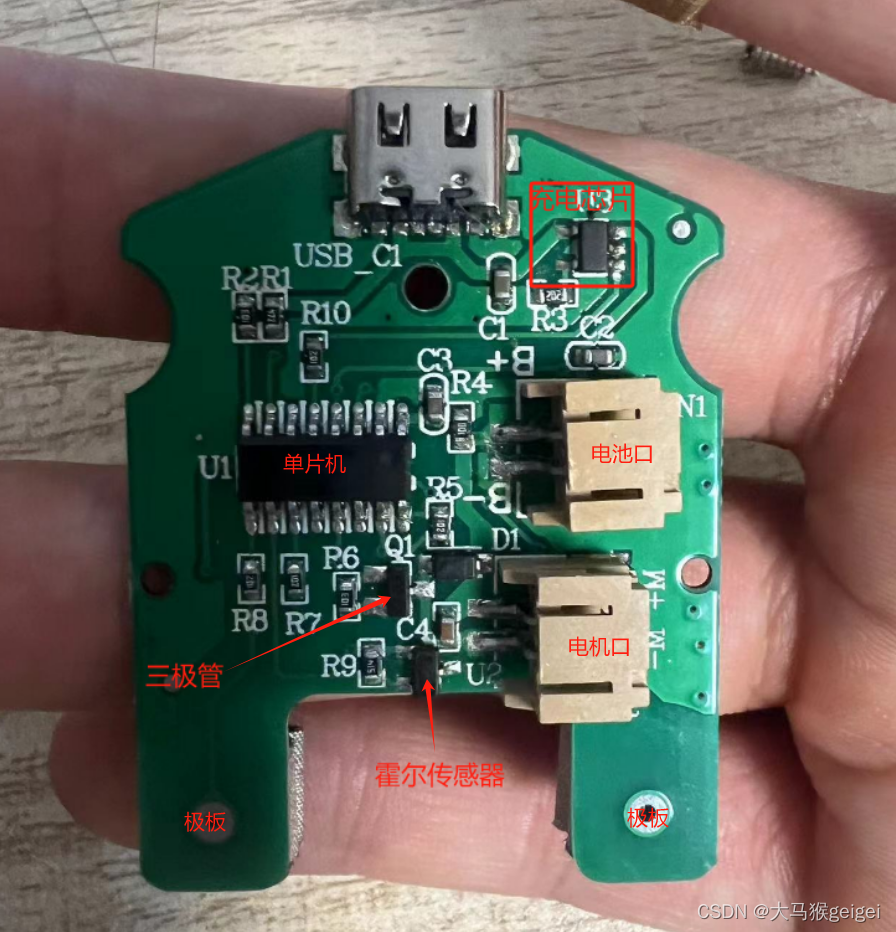

        大概扫了一眼；应该是一个单片机，一个充电芯片，一个霍尔传感器，一个三极管；

        充电芯片通过丝印查到是LTC4054芯片，就是个USB充电管理芯片。

        霍尔传感器，通过丝印查不到，上电用万用表量了一下，有磁铁没磁铁的时候有个引脚输出会变火；确认了是霍尔传感器；通过感应喷水嘴上的磁铁提供信号给单片机，实现关喷嘴关机功能；

        三极管，万用表量了一下，电机泵正极直接与电池正极相连，通过三极管控制负极与GND的通断实现开关；

        两个触摸点，就是直接在PCB上做了极板，直接连接到单片机了，此功能类似电极式触摸按键芯片

        单片机丝印被抹了，这个倒无所谓，估计就是国产很便宜的那种；（单片机只是我的猜测，因为看不到丝印，核心也可能是个专用集成芯片）





就分析到这吧，如果对你有用点个赞吧~
