流体体积法（Volume ofFluid）是一种典型的界面追踪方法，这种方法选取流体体积分数为界面函数S。它通过定义一个体积分数$ C $(指定的流体体积分数占网格体积的百分比)来描述界面。因此只有所在网格体积分数来描述 $ 0<C<1 $ ，而界面两侧的网格内体积分数分别满足 $ C=0 $ 和$ C=1 $。体积分数 $ C $的输运方程为： $$ {\partial C \over \partial t}+ \vec v \cdot \nabla C =0 $$

由体积分数的物理意义可知，可以采取精确的数值算法来构造体积分数的对流量，这样就可以保证VOF方法有很好的守恒性。VOF 方法中对满网格和空网格是容易的，关键问题是够着界面所在的网格即$ 0<C<1 $ 处的数值通量。我们采用两次界面推进两次界面重构的方法，分两次在x 和 y 方向进行推进。

不同网格下计算的结果：

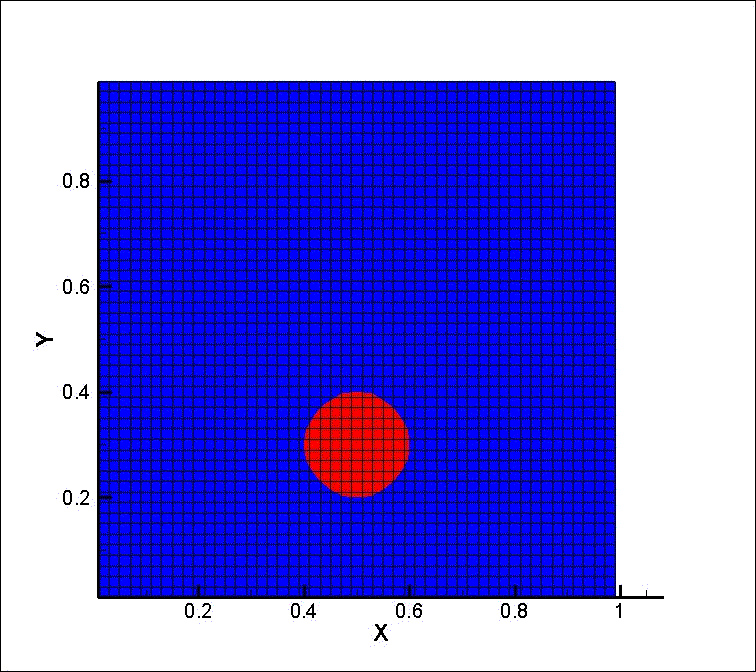

1. 50X50

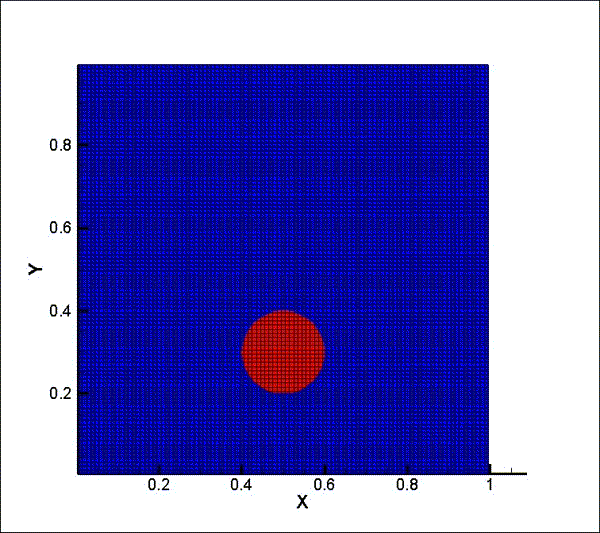

2. 100 X 100 网格

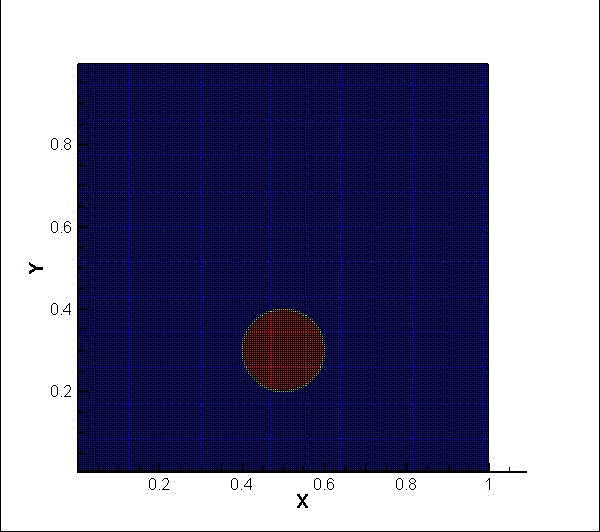

3. 200 X100 网格

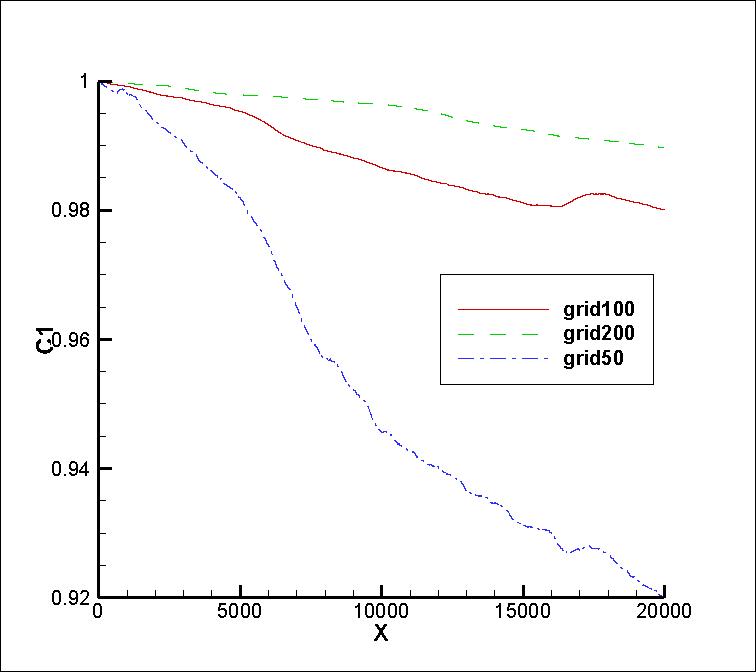

4. 不同网格情况下，一定时间步长时质量损失图。

分析：

可以看出，VOF方法对界面的捕捉能力较好，通过加密网格可以有效的减少质量的损失。

附代码：

其中类和头文件的定义如下：

详细的代码托管在 githup 上

  1 ```C++
  2 #include <iostream>
  3 #include <vector>
  4 #include <fstream>
  5 #include <stdlib.h>
  6 #include <string>
  7 #include <sstream>
  8
  9 using namespace std;
 10 class vof;
 11 class node;
 12 class element;
 13 extern  bool judgev;
 14
 15 double  check_norline(const double nnx, const double ny, const double  alpha, const double  pfi, const double dx);
 16
 17 #ifndef VOF_H
 18 #define VOF_H
 19 class vof
 20 {
 21 public:
 22     vof();
 23     virtual ~vof();
 24
 25 public:
 26     void
