作业3：LetNet 网络实现

作业3：LeNet 网络实现报告

LeNet-5 网络模型作为卷积神经网络中的开创性工作，提出了三大思想：

1. 局部感知

2. 权值共享

3. 下采样

因为图像特征分布在图像的像素上，利用卷积操作可以在多个位置提取相类似的特征，于是有了局部感知。另外由于当年并没有计算能力强悍的 GPU 来辅助训练神经网络，因此通过下采样层有效地加快训练和提取更高维特征，能够节省参数和计算，这与当年的技术相比是一个关键的优势。另外原论文中提到，全卷积不应该被放在第一层，图像特征有着高度的空间相关性，因此权值共享可以充分利用图像上的空间相关性。

1. LeNet 网络介绍

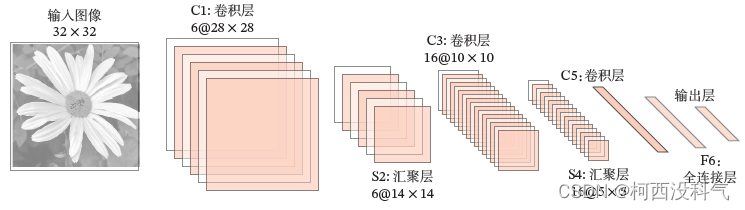

手写字体识别模型 LeNet-5 诞生于 1998 年，是最早的卷积神经网络之一。LeNet-5 通过巧妙的设计，利用卷积、参数共享、池化等操作提取特征，避免了大量的计算成本，最后再使用全连接神经网络进行分类识别，这个网络也是最近大量神经网络架构的起点。LeNet-5 的网络结构如图所示。

LeNet-5 共有 7 层，接受输入图像大小为 32*32=1024，输出对应10个类别的得分。LetNet-5 中的每一层结构如下：

1. C1 层是卷积层，使用 6 个 5*5 的卷积核，得到 6 组大小为 28*28=784 的特征映射。因此，C1 层的神经元数量为 6*784=4704，可训练参数数量为 6*25+6=156，连接数为 156*784=122304（包括偏置在内）。

2. S2 层为汇聚层，采样窗口为 2*2，使用平均汇聚，神经元个数为 6*14*14=1176，可训练参数数量为 6*(1+1)=12，连接数为 6*196*(4+1)=5880。

3. C3 层为卷积层，LeNet-5 中用一个连接表来定义输入和输出特征映射之间的依赖关系，共使用 60 个 5*5 的卷积核，得到 16 组大小为 10*10 的特征映射。神经元数量为 16*100=1600，可训练参数数量为 (60*25)+16=1516，连接数为 100*1516=151600。

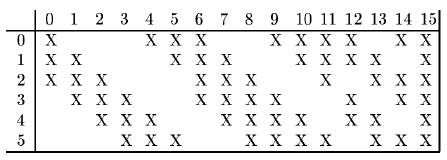

   卷积层的每一个输出特征映射都依赖于所有输入特征映射，相当于卷积层的输入和输出特征映射之间是全连接的关系。实际上，这种全连接关系不是必须的。可以让每一个输出特征映射都依赖于少数几个输入特征映射。定义一个连接表（Link Table）T 来描述输入和输出特征映射之间的连接关系。在 LeNet-5 中，连接表的基本设定如下图所示。C3 层的第 0-5 个特征映射依赖于 S2 层的特征映射组的每 3 个连续子集，第 6-11 个特征映射依赖于 S2 层的特征映射组的每 4 个连续子集，第 12-14 个特征映射依赖于 S2 层的特征映射的每 4 个不连续子集，第 15 个特征映射依赖于 S2 层的所有特征映射。


4. S4 层是一个汇聚层，由 16 个 5*5 大小的特征图构成。特征图中的每个单元与 C3 中相应特征图的 2*2 邻域相连接，跟 C1 和 S2 之间的连接一样。S4 层有 32 个可训练参数（每个特征图 1 个因子和一个偏置）和 2000 个连接。

5. C5 层是一个卷积层，有 120 个特征图。每个单元与 S4 层的全部 16 个单元的 5*5 邻域相连。由于 S4 层特征图的大小也为 5*5（同滤波器一样），故 C5 特征图的大小为 1*1，这构成了 S4 和 C5 之间的全连接。之所以仍将 C5 标示为卷积层而非全相联层，是因为如果 LeNet-5 的输入变大，而其他的保持不变，那么此时特征图的维数就会比 1*1 大。C5 层有 120*(16*25+1)=48120 个可训练连接。

6. F6 层是一个全连接层，有 84 个神经元，与C5层全相连。可训练参数数量为 84*(120+1)=10164。连接数和可训练参数个数相同，为 10164。如同经典神经网络，F6 层计算输入向量和权重向量之间的点积，再加上一个偏置。然后将其传递给 sigmoid 函数产生单元 i 的一个状态。

7. 输出层：输出层由 10 个径向基函数（Radial Basis Function，RBF）组成。每类一个单元，每个有 84 个输入。每个输出 RBF 单元计算输入向量和参数向量之间的欧式距离。输入离参数向量越远，RBF 输出的越大。一个 RBF 输出可以被理解为衡量输入模式和与 RBF 相关联类的一个模型的匹配程度的惩罚项。用概率术语来说，RBF 输出可以被理解为 F6 层配置空间的高斯分布的负 log-likelihood。给定一个输入模式，损失函数应能使得 F6 的配置与 RBF 参数向量（即模式的期望分类）足够接近。这些单元的参数是人工选取并保持固定的（至少初始时候如此）。这些参数向量的成分被设为 -1 或1。虽然这些参数可以以 -1 和 1 等概率的方式任选，或者构成一个纠错码，但是被设计成一个相应字符类的 7*12 大小（即 84）的格式化图片。这种表示对识别单独的数字不是很有用，但是对识别可打印 ASCII 集中的字符串很有用。

   使用这种分布编码而非更常用 1 of N 编码用于产生输出的另一个原因是，当类别比较大的时候，非分布编码的效果比较差。原因是大多数时间非分布编码的输出必须为 0。这使得用 sigmoid 单元很难实现。另一个原因是分类器不仅用于识别字母，也用于拒绝非字母。使用分布编码的 RBF 更适合该目标。因为与 sigmoid 不同，他们在输入空间的较好限制的区域内兴奋，而非典型模式更容易落到外边。

   RBF 参数向量起着 F6 层目标向量的角色。需要指出这些向量的成分是 +1 或 -1，这正好在 F6 sigmoid 的范围内，因此可以防止 sigmoid 函数饱和。实际上，+1 和 -1 是 sigmoid 函数的最大弯曲的点处。这使得 F6 单元运行在最大非线性范围内。必须避免 sigmoid 函数的饱和，因为这将会导致损失函数较慢的收敛和病态问题。

2. 实现效果

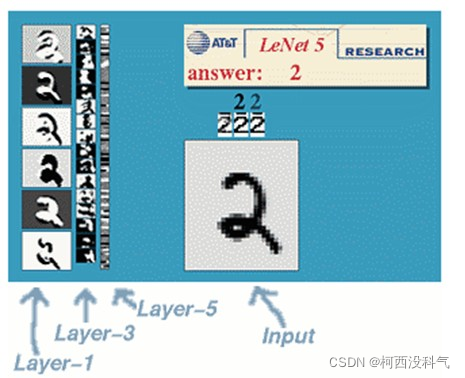

网络经过训练后的实现效果如下所示：

3. 代码实现

总共代码一共包含 3 个文件，分别是模型文件 LeNet5.py、模型训练文件 LeNet5_Train.py、以及测试文件 LeNet5_Test.py。数据集来自 kaggle。

依赖环境：

• python3
• PyTorch
• pandas
• matplotlib
• numpy

3.1. 模型代码

对应 LeNet5.py 文件，包含一个卷积层和池化层，分别对应 LeNet5 中的 C1 和 S2。卷积层的输入通道为 1，输出通道为 6，设置卷积核大小 5*5，步长为 1。池化层的 kernel 大小为 2*2 。最后定义了反向传播函数。

关键代码：

class LeNet5(nn.Module):
    def __init__(self):
        super(LeNet5, self).__init__()
        self._conv1 = nn.Sequential(nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, stride=1), nn.MaxPool2d(kernel_size=2))
        self._conv2 = nn.Sequential(nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5, stride=1),nn.MaxPool2d(kernel_size=2))
        self._fc1 = nn.Sequential(nn.Linear(in_features=4*4*16, out_features=120))
        self._fc2 = nn.Sequential(nn.Linear(in_features=120, out_features=84))
        self._fc3 = nn.Sequential(nn.Linear(in_features=84, out_features=10))

    def forward(self, input):
        conv1_output = self._conv1(input)
        conv2_output = self._conv2(conv1_output)
        conv2_output = conv2_output.view(-1, 4 * 4 * 16)
        fc1_output = self._fc1(conv2_output)
        fc2_output = self._fc2(fc1_output)
        fc3_output = self._fc3(fc2_output)
        return fc3_output

3.2. 模型训练代码

对应 LeNet5_Train.py 文件，代码使用了交叉熵损失函数，SGD 优化算法，设置学习率为 0.001，动量设置为0.9，小批量数据集大小设置为 30，迭代次数为 1000 次。

关键代码：

for i in range(1000):
    batch_data = train_data.sample(n=30, replace=False)
    batch_y = torch.from_numpy(batch_data.iloc[:,0].values).long()
    batch_x = torch.from_numpy(batch_data.iloc[:,1::].values).float().view(-1,1,28,28)
    prediction = model.forward(batch_x)
    loss = loss_fc(prediction, batch_y)
    optimizer.zero_grad()
    loss.backward()
    optimizer.step()
    print("第%d次训练，loss为%.3f" % (i, loss.item()))
    loss_list.append(loss)
    x.append(i)

plt.figure()
plt.xlabel("number of epochs")
plt.ylabel("loss")
plt.plot(x,loss_list,"r-")
plt.show()

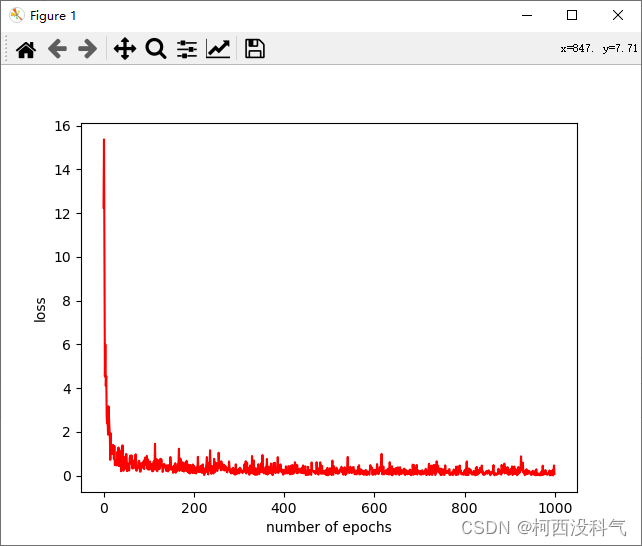

模型训练过程中迭代次数与损失之间的变化关系图：

可以看到大概经过 30 次训练之后，损失就已经降到一个较低的水平了。

3.3. 模型测试代码

对应 LeNet5_Train.py 文件，总共进行了 100 次测试，每次测试从测试集中随机挑选 50 个样本，然后计算网络的识别准确率。

关键代码：

for i in range(100):
    batch_data = test_data.sample(n=50,replace=False)
    batch_x = torch.from_numpy(batch_data.iloc[:,1::].values).float().view(-1,1,28,28)
    batch_y = batch_data.iloc[:,0].values
    prediction = np.argmax(model(batch_x).numpy(), axis=1)
    acccurcy = np.mean(prediction==batch_y)
    print("第%d组测试集，准确率为%.3f" % (i,acccurcy))
    accuracy_list.append(acccurcy)
    testList.append(i)

plt.figure()
plt.xlabel("number of tests")
plt.ylabel("accuracy rate")
plt.ylim(0,1)
plt.plot(testList, accuracy_list,"r-")
plt.legend()
plt.show()

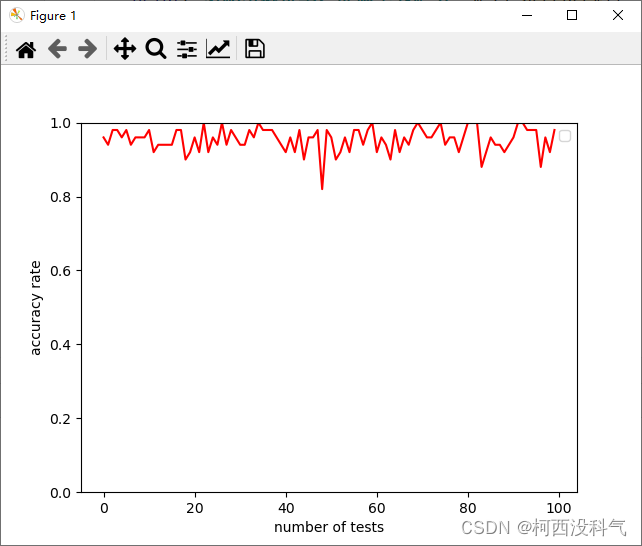

测试结果：

平均准确率在 96% 左右。

4. 总结

• LeNet-5 是一种用于手写体字符识别的非常高效的卷积神经网络。

• 卷积神经网络能够很好的利用图像的结构信息。

• 卷积层的参数较少，这也是由卷积层的主要特性即局部连接和共享权重所决定。
