网络虚拟化-vDPA

在上一篇文章《网络虚拟化——SR-IOV_dillanzhou的博客-CSDN博客》中，我们介绍了SR-IOV技术。SR-IOV网卡可以在网卡硬件上虚拟出功能与普通网卡相同的VF设备，通过qemu的vfio设备直通技术，可以让guest直接与物理网卡直接交互完成报文收发。由于减少了虚拟网卡的后端实现与host协议栈转发流程，采用VF直通后guest的网络性能可以与host基本相同，且没有额外性能开销。

但使用VF直通后，虚拟机OS就需要感知物理机网卡的类型，并加载特定的网卡VF驱动。这使得虚拟机与特定的硬件设备和软件驱动绑定了。这就导致虚拟机在不同物理机间的迁移受到了限制。如果两台物理机使用了不同厂商型号的网卡，由于VF驱动不同，热迁移是不可能实现的，冷迁移也要求guest系统有很好的设备自适应和配置能力。此外，如果网卡的固件和功能升级，guest中的VF驱动版本可能也需要升级，这对虚拟机的部署运维来说也是个很麻烦的问题。

为了解决VF通用性问题，直接的思路就是将VF的数据面和控制面接口统一起来，这样guest只需要使用一个通用的驱动就能操作不同网卡的VF。而virtio作为虚拟网络的事实标准，自然也就成为了这个通用接口的首选。将网卡VF的控制面配置接口和数据面传输接口完全按virtio标准实现，就是这种思路的具体实现。阿里云的神龙网卡就采用了这种方式来提供通用网卡接口。通过这种方式，不管虚拟机是否使用了VF直通网卡，都可以通过标准的virtio-net驱动实现网络IO，也就支持了虚拟机在神龙服务器和普通服务器上的迁移。

在virtio硬件实现的基础上，又出现了一种技术，称作vDPA（virtio data path acceleration）。顾名思义就是只用硬件加速virtio的数据面。在vDPA技术框架中，硬件设备只需要支持virtio的数据面接口，也就是virtqueue/vring队列结构，控制面接口和实现仍然可以保留设备特有的方式。vDPA的意义在于降低了网卡支持virtio接口的难度。对于网卡厂商来说，网卡的数据队列布局改用vring的实现难度不算太大，但将控制面的逻辑全部适配到virtio的接口和实现的工作量就非常大。通过vDPA框架，网卡厂商通过两种不同的方式让网卡提供virtio数据面（硬件支持）和控制面接口（软件驱动转换），既实现了高性能的数据面收发，又避免了对网卡控制面逻辑的大量改造和开发工作。

本文将讨论vDPA技术的原理和实现。

本文内容和图片很多来自于RedHat的系列vDPA介绍文章，可以阅读这些文章来获得更详细的信息：

Introduction to vDPA kernel framework

vDPA kernel framework part 1: vDPA bus for abstracting hardware

vDPA kernel framework part 2: vDPA bus drivers for kernel subsystem interactions

vDPA kernel framework part 3: usage for VMs and containers

问题

1. vDPA是用户态框架还是内核态框架？如果都有，用户态的vDPA和内核态的vDPA框架有什么异同？

2. 使用vDPA设备时，guest、host、user space、kernel space下使用的驱动还是标准的virtio-net和virtio-pmd吗？是否需要什么改造？

3. 有哪些网卡真正支持了vDPA？

4. 除了便于网卡实现之外，vDPA是否还有其他方面的用途？

vDPA

vDPA最早出现在DPDK框架中，是vhost Data Path Acceleration的缩写，提供了对vDPA设备的virtio接口支持。之后内核社区才开始了内核vDPA框架的设计和开发，到2020年3月vDPA正式合入linux内核主线。内核中的vDPA是virtio Data Path Acceleration的缩写，与DPDK有着微妙的差别。

vhost Data Path Acceleration in DPDK

在DPDK中，vDPA的‘v’代表vhost，原因是DPDK中vDPA是作为vhost-user的一种硬件加速实现而存在的。qemu或virtio-user进程与vhost-user的交互接口不变，并不感知vhost-user后端是纯软件实现的还是vDPA硬件实现的，由vhost-user应用决定virtio设备最终的数据面实现。

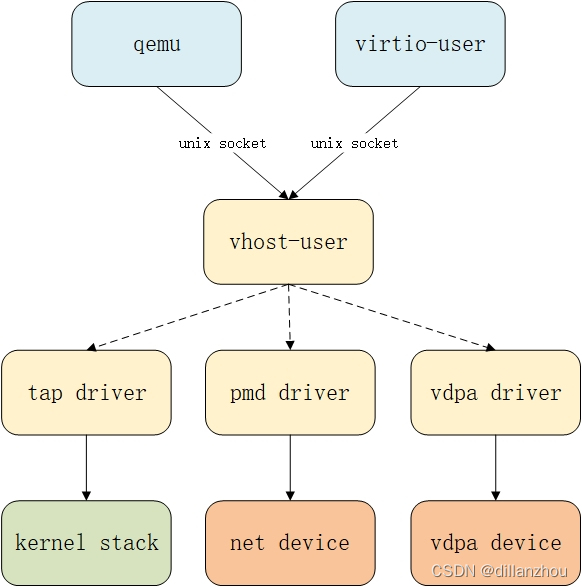

从上图中可以看到，通过vhost-user和vdpa，qemu和virtio-user事实上是直接与vdpa硬件设备交互收发数据的，性能上与设备直通模式基本相同，但对qemu和virtio-user屏蔽了底层实现的具体方式，只暴露了一个标准的virtio-net设备接口。对vhost-user来说，vdpa模式与通过pmd driver向网卡转发是不同的，vdpa模式下，vhost-user只负责网卡的vdpa模式配置和初始化，后续的数据收发不需要vhost-user参与；而通过pmd driver转发是需要vhost-user处理virtqueue和网卡队列信息并在这两种队列间转发数据的。

从DPDK的实现来看，vdpa是设备驱动的一种模式，实现vhost-user的进程会通过设备的这套驱动实现网卡硬件的初始化和virtqueue信息同步。

理论上说，qemu和virtio-user也可以直接通过设备的vdpa驱动来使用设备，但这就将设备实现和复杂性暴露到了更上层的实现中，vDPA的意义就变小了。

virtio Data Path Acceleration in Linux kernel

在网卡设备支持了vDPA并在DPDK中得到了应用之后，Linux内核社区也开始了对vDPA的支持工作。内核的vDPA框架设计经过了多个版本的变化，最终合入的版本与初期设计的方案有很大的差异，本文只讨论最终合入主线的vDPA框架实现。

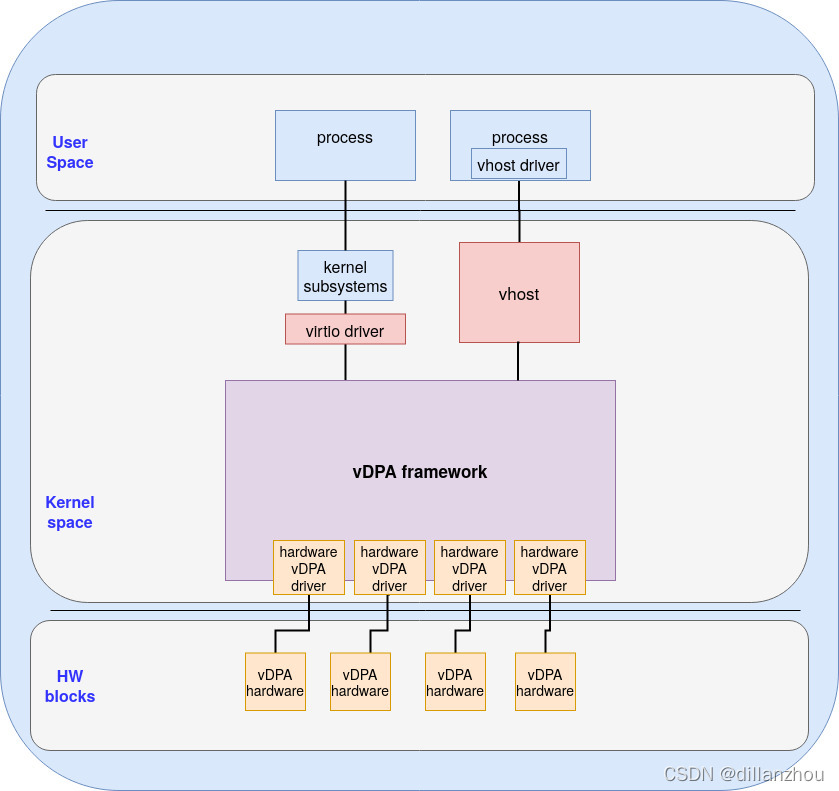

上图是内核vDPA框架的大体架构。可以看到内核的vDPA框架可以通过两种方式使用。

一种方式和DPDK中类似，通过内核的vhost-net模块配置和使用vDPA设备。这种方式扩展了内核原有的vhost子系统，vhost通过用户态配置接口获取virtqueue和控制面信息后，调用vDPA框架的接口完成对vDPA设备的配置。qemu和host上使用virtio-user的应用可以通过这种方式使用vDPA设备。上图右侧部分就表示了这种方式。

另一种方式则通过扩展内核中的virtio驱动来使用vDPA设备。在这种方式下，vDPA设备最终通过virtio驱动向上呈现为一个标准的virtio设备。对这个virtio设备的配置操作会被virtio驱动处理，virtio驱动再将这些操作转交给vDPA框架，最终通过vDPA设备专用的vDPA驱动完成配置。通过这个方式，普通的host应用也可以使用vDPA设备。这个方式的主要应用场景是容器网络，通过这种方式，可以为运行在host上的每个容器netns提供独立的硬件网卡，大幅降低容器网络的复杂度、提升性能。上图左侧部分就表示了这种方式。

由于内核的vDPA框架不一定通过vhost方式使用，因此名字也就改成了更宽泛的virtio Data Path Acceleration。

小结

本文介绍了vDPA技术的意义、原理，以及在DPDK和内核中的大体实现框架。最后看一下相关问题：

1. vDPA是用户态框架还是内核态框架？如果都有，用户态的vDPA和内核态的vDPA框架有什么异同？

vDPA有DPDK中的用户态框架和Linux内核中的内核态框架。DPDK中的框架主要通过DPDK的vhost-user调用，而内核中的框架可以通过内核的vhost模块或virtio驱动来调用。两者的区别也反映在了DPDK和内核vDPA框架全称的差别上。

2. 使用vDPA设备时，guest、host、user space、kernel space下使用的驱动还是标准的virtio-net和virtio-pmd吗？是否需要什么改造？

使用virtio驱动有4种情况组合，需要分别讨论：

• guest kernel driver：这种情况下guest中使用标准的virtio-net驱动，qemu也使用标准的vhost接口与vhost-net/vhost-user交互，只是vhost后端通过内核/DPDK的vDPA框架最终由vDPA设备实现。
• guest userspace driver：这种情况下guest使用标准的virtio-pmd。在虚拟机中不管用户态还是内核态，看到的都是qemu模拟的标准PCI virtio设备，不感知vDPA设备的存在。
• host kernel driver：这种情况下host上的应用通过posix socket接口实现网络通信，不用关心内核驱动的具体实现。内核中virtio驱动通过vDPA框架和vDPA驱动来完成设备控制面配置，数据面的收发仍然在virtio驱动中实现。
• host userspace driver：这种情况下不能使用标准的virtio-pmd，因为virtio-pmd会尝试通过virtio控制面标准接口来配置设备。这时需要使用virtio-user，通过vhost-net/vhost-user来使用内核/DPDK的vDPA框架。

3. 有哪些网卡真正支持了vDPA？

目前支持vDPA的网卡有Intel FPGA 100G VF、Mellanox ConnectX-6, Mellanox ConnectX-6 Dx、Mellanox BlueField和Xilinx SN1022 SmartNIC。

4. 除了便于网卡实现之外，vDPA是否还有其他方面的优点？

vDPA的另一个优点是又提供了一个中间层，能够实现virtio不同后端实现的透明切换。与直接通过virtio驱动操作virtio offloading的硬件设备相比，vDPA在virtio驱动和vDPA硬件之间又实现了一层。这使得如果vDPA硬件设备出现不可用的情况时，virtio的实现可以立即切换为纯软件的实现，通过软件实现virtqueue的收发操作。

基于这种场景，内核又引入了vduse框架，来支持在用户态软件实现vDPA设备。在下一篇文章中我们将继续讨论这项技术。
