数据结构之图论基础和深度优先与广度优先

图论基础

什么是图

在计算机科学中，一个图就是一些顶点的集合，这些顶点通过一系列边结对（连接）。顶点用圆圈表示，边就是这些圆圈之间的连线。顶点之间通过边连接。

如图 这是一个无向图，其中A、B、C、D、E、F称之为顶点

图的基本概念

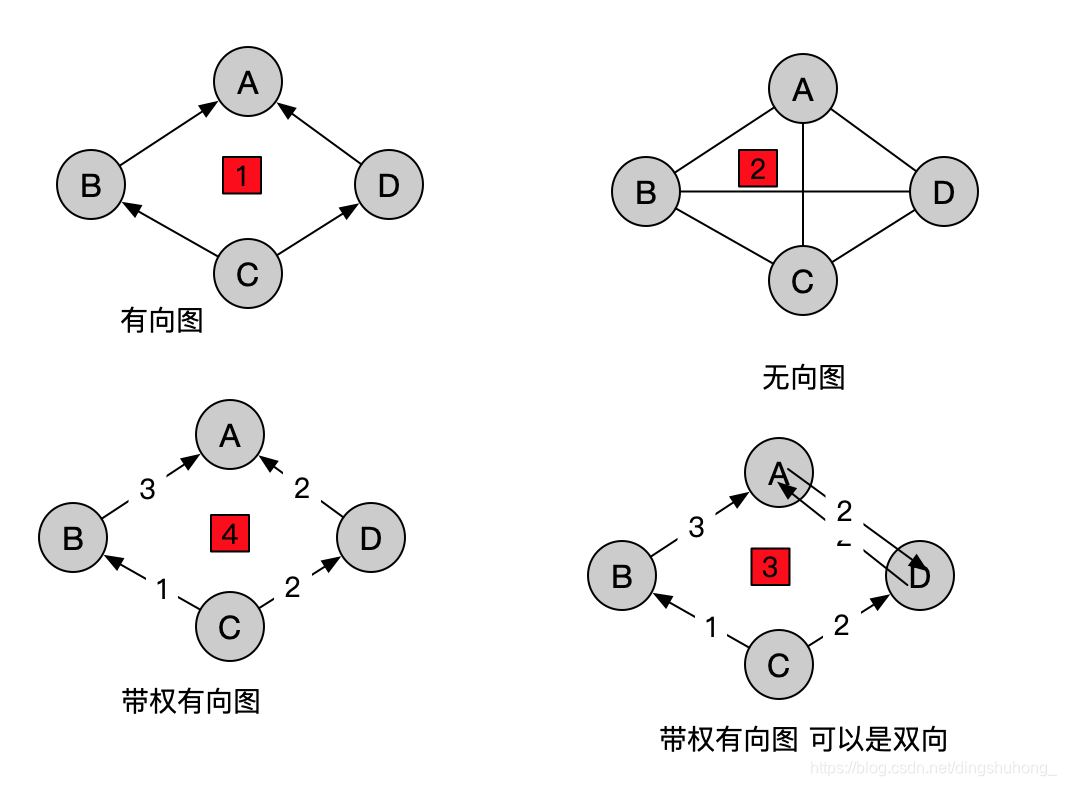

图右很多种大概分为 无向图 、有向图。在此基础上还可以添加权重，称之为带权的有向图和无向图。 如果图中的任意两个顶点都是相互连通的则称之为连通图。如下图

其中图有一个概念就是度，对于无向图 顶点边数叫做度， 对于有向图顶点的边数叫做出度和入度。
如图2 中每个顶点的度都是3
图1中 顶点A的入度是2，出度是0
图3中 顶点A的入度是2，出度是1

图的表达形式

从上面的各种图之间的关系，可以看出顶点与顶点之间相互关系很复杂，计算机领域我们通常两种存储结构表示图，邻接矩阵和邻接表。

邻接矩阵

邻接矩阵使用两个数组来表示图，一个是一维数组用来存储顶点信息，另一个是用一个二维数组表示顶点与顶点之间的关系。

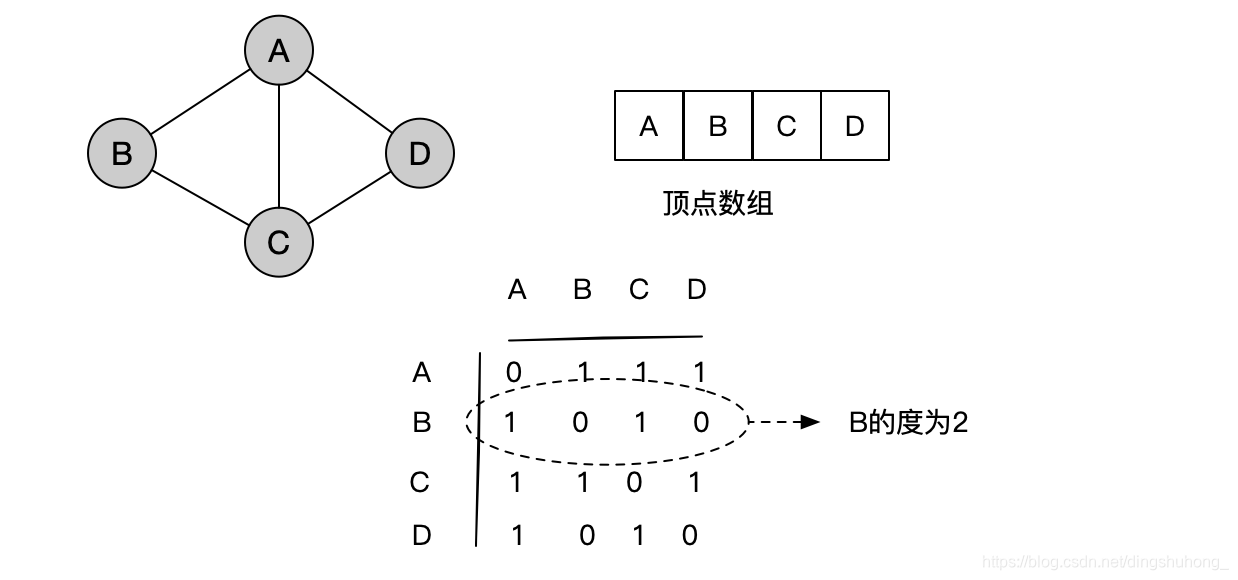

• 无向图用邻接矩阵表示

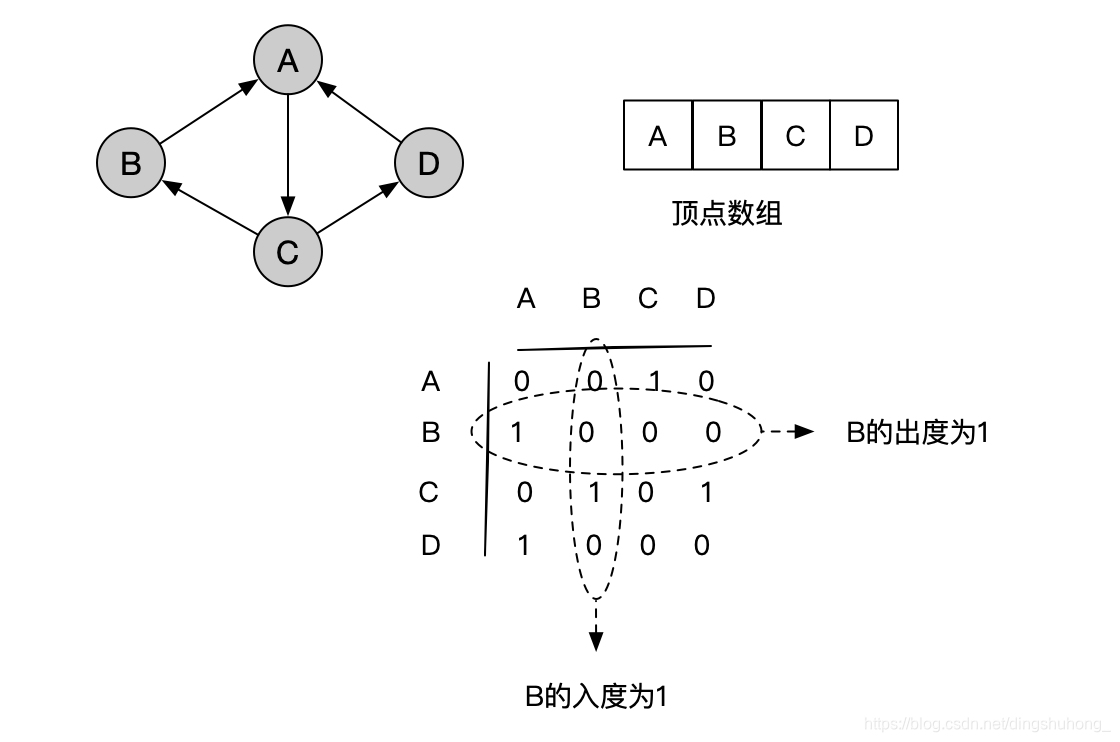

• 有向图用邻接矩阵表示

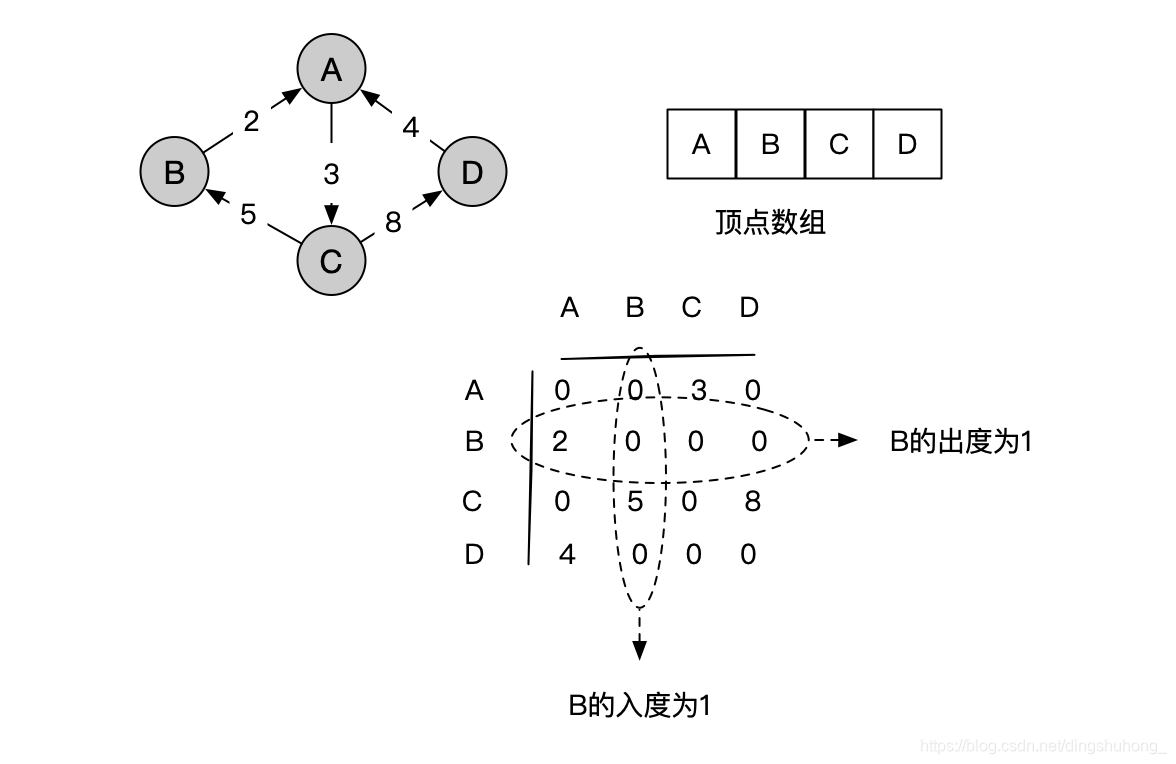

• 带权有向图邻接矩阵表示

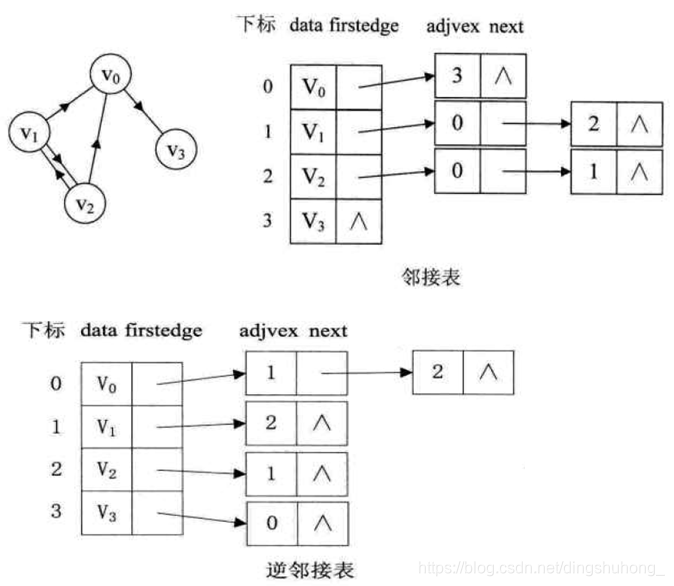

邻接表

玲姐表表示图的结构类似于HashMap 的数组+链表的表示方式。这种方式主要为了解决，邻接矩阵占用空间大的问题， 但是其访问方式相比矩阵要复杂并且分析问题难度也较大，所以90%都用矩阵的方式表示图。

深度优先与广度优先

深度优先

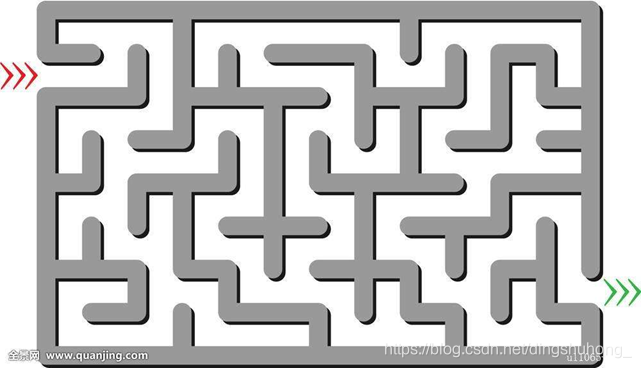

深度优先遍历也叫做深度优先搜索，它的遍历规则就是不断的沿着顶点的深度方向搜索。如上图的迷宫，每次我们走到一个岔口，按照一定的顺序，发现一个可以走的点，就沿着这个方向一直走，直到无路可走，就返回到上一次的岔口位置换一个方向继续这样走。 这就叫深度优先。

还是用这个图说明。
从A开始搜索，发现C 可以走。
从C开始，发现B 可以走，
在从B开始，发现A可以走，回到了起点说明不通
退回到C，发现D可以走
从D开始，发现A可以走，由回到起点，说明不通。
上面的就是 深度优先。

/**
 * 深度优先(很象二叉树的前序)
 */
public void dfs() {
    for (int i = 0; i < verticesSize; i++) {
        if (!isVisited[i]) {
            System.out.println("viested vertice " + i);
            dfs(i);
        }
    }
}

public void dfs(int i) {
    isVisited[i] = true;
    //获取到第一个 可以走的点
    int v = getFirstNeightBor(i);
    while (v != -1) {
    	//如果没有被走过
        if (!isVisited[v]) {
            System.out.println("visted vertice " + v);
            // 沿着这个点继续往前走
            dfs(v);
        }
        v = getNextNeightBor(i, v);
    }
}

广度优先

还是上面图的例子，当我们走到一个岔口，我们先遍历这个岔口所有可以走的点 （广度的意思）
还是深度优先的这个图说明。

/**
 * 广度优先
 */
public void bfs(){
    for (int i = 0; i < verticesSize; i++) {
        isVisited[i]=false;
    }
    for (int i = 0; i < verticesSize; i++) {
        if(!isVisited[i]){
            isVisited[i]=true;
            System.out.println("visited vertice:"+ i);
            bfs(i);
        }
    }
}

public void bfs(int i) {
    LinkedList<Integer> queue = new LinkedList<>();
    //找第一个邻接点
    int fn = getFirstNeightBor(i);
    if (fn == -1) {
        return;
    }
    if (!isVisited[fn]) {
        isVisited[fn] = true;
        System.out.println("visted vertice:" + fn);
        queue.offer(fn);
    }
    //开始把后面的邻接点都入队
    int next = getNextNeightBor(i, fn);
    while (next != -1) {
        if (!isVisited[next]) {
            isVisited[next] = true;
            System.out.println("visted vertice:" + next);
            queue.offer(next);
        }
        next = getNextNeightBor(i, next);
    }
    //从队列中取出来一个，重复之前的操作
    while(!queue.isEmpty()){
        int point=queue.poll();//v1  v2
        bfs(point);
    }
}

图相关的属性和方法

public class Graph {
    public int[] vertices;//顶点集
    public int[][] matrix;//图的边的信息
    public int verticesSize;

    public static final int MAX_WEIGHT = Integer.MAX_VALUE;

    public boolean[] isVisited;

    public Graph(int verticesSize) {
        this.verticesSize = verticesSize;
        vertices = new int[verticesSize];
        matrix = new int[verticesSize][verticesSize];
        isVisited = new boolean[verticesSize];
        for (int i = 0; i < verticesSize; i++) {
            vertices[i] = i;
        }
    }
    /**
     * 计算v1到v2的权重(路径长度)
     */
    public int getWeight(int v1, int v2) {
        int weight = matrix[v1][v2];
        return weight == 0 ? 0 : (weight == MAX_WEIGHT ? -1 : weight);
    }

    /**
     * 获取顶点
     */
    public int[] getVertices() {
        return vertices;
    }

    /**
     * 获取出度
     */
    public int getOutDegree(int v) {
        int count = 0;
        for (int i = 0; i < verticesSize; i++) {
            if (matrix[v][i] != 0 && matrix[v][i] != MAX_WEIGHT) {
                count++;
            }
        }
        return count;
    }

    /**
     * 获取入度
     */
    public int getInDegree(int v) {
        int count = 0;
        for (int i = 0; i < verticesSize; i++) {
            if (matrix[i][v] != 0 && matrix[i][v] != MAX_WEIGHT) {
                count++;
            }
        }
        return count;
    }
}
