Excel实现动态更新数据折线图

一、数据源

数据源如下:
在这里插入图片描述
生成的数据透视表如下:
在这里插入图片描述

二、定义名称

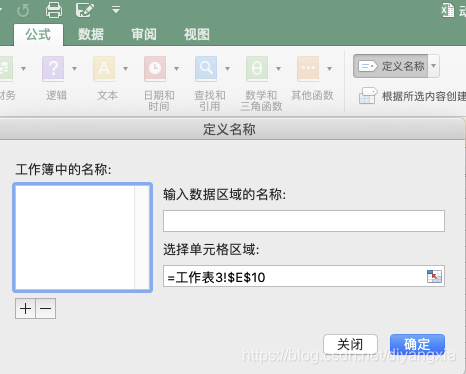

打开公式菜单,选择定义名称,就打开定义名称弹框
在这里插入图片描述

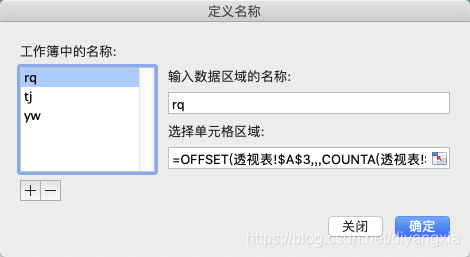

定义三个名称,分别是tj,yw,rq
在这里插入图片描述
关键的就是选择单元格区域如何定义

=OFFSET(透视表!$B$3,,,COUNTA(透视表!$B:$B)-2,)

以上的函数的意义就是选择B列有值的,并且从第三行到倒数第二行的区域

三、插入折线图

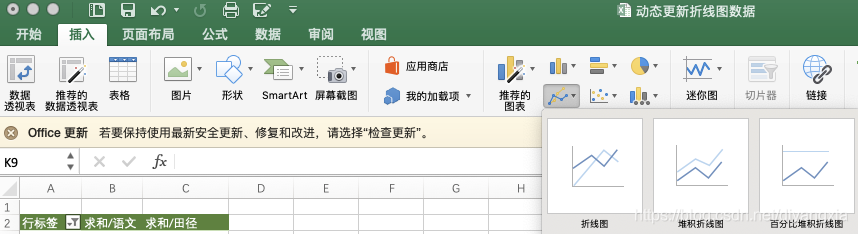

选择 插入,折线图
在这里插入图片描述

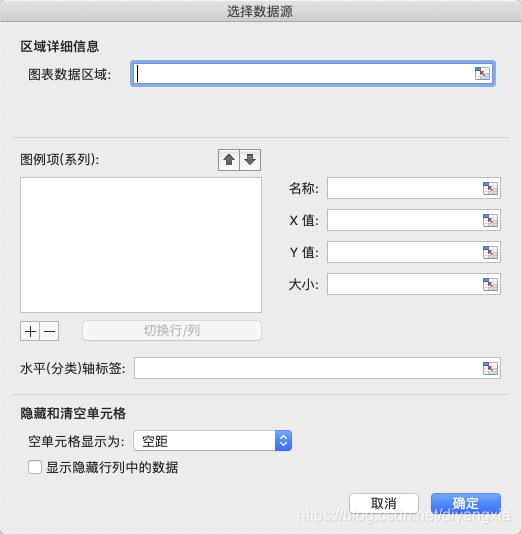

这时会生成一个空的折线图,右键折线图选择数据
在这里插入图片描述

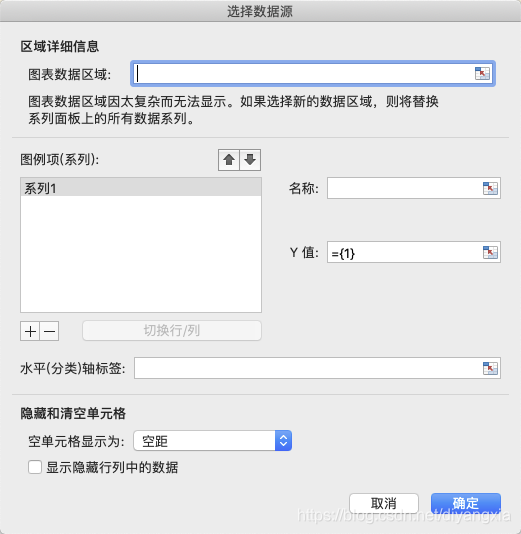

点击 加号
在这里插入图片描述
在名称中输入语文,Y值中输入

=透视表!yw

同理田径这样操作
在水平(分类)轴标签中输入

=透视表!rq

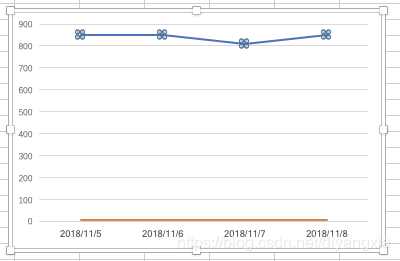

最后点击确定即可
在这里插入图片描述

四、调整折线图

1,设置主次坐标轴

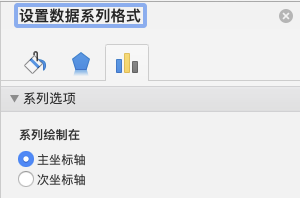

右键生成的折线图中的橙色的线,选择设置数据系列格式,设置为次坐标轴
在这里插入图片描述

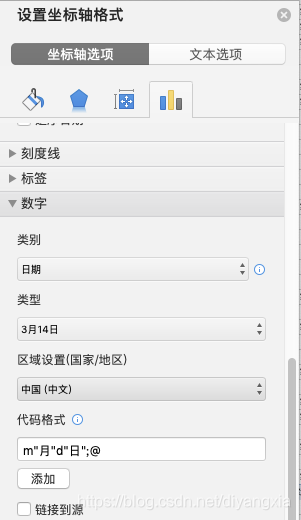

2,设置坐标轴格式
在这里插入图片描述
横坐标和纵坐标的数据格式
3,添加图例和图表标题
选中图表,选择菜单图表设计,添加图表元素
在这里插入图片描述

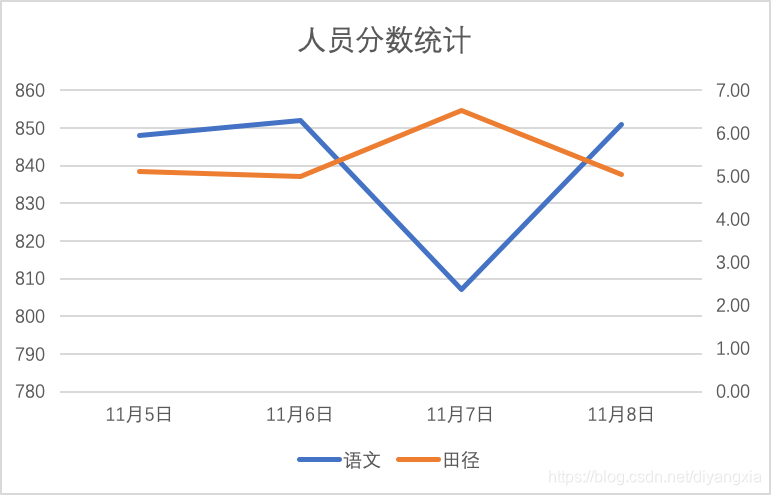

最终会生成这样的图表
在这里插入图片描述

五、动态更新效果演示

在数据源表中添加某一天的数据,然后到透视表中右键透视表,选择刷新数据,透视表和折线图会一起同步刷新
