基于单片机的抢答器设计详解

摘要

在信息化高速发展的时代，抢答在智力竞赛中是一种常见的答题方式。在抢答时，对于谁先谁后抢答，何时抢答，如何计算答题时间等问题，仅仅凭借人的主观判断，容易出现误判，所以需要一种智能抢答器来解决这些问题。本设计为六路抢答器，它可以准确公正的判断出首位抢答者，通过数码管显示手段指示出首位抢答者。本设计能够实现优先抢答，具有数字集成电路的锁存性。

一. 功能要求

1.设计一款6路或以上的抢答器，由答题者控制，每一路都具有独立的开关控制。

2.设计一个抢答控制开关，由主持人控制，当主持人按下开关后，才允许答题者进行抢答，若主持人没有按下控制开关，则不允许答题者抢答。

3.设定抢答时间，在抢答倒计时为0之前，答题者可进行抢答，当倒计时为0后，则不允许答题者抢答，如果答题者抢答则视为违规抢答。

4.设定答题时间，在倒计时为0之前，答题者进行答题，倒计时为0后，答题者不可以答题。答题者答完题后，由主持人按下控制键，结束答题。

5.主持人按下控制开关允许答题者抢答后，数字LED显示抢答倒计时，答题者抢答成功后，数字LED显示当前答题者号数，及剩余答题时间，并进行倒计时。

6.当答题者未在抢答倒计时内规定抢答时，则视为答题者违规抢答，数字LED显示答题者号数，时间显示数码管显示值为00.

二、系统硬件设计

2.1  系统功能结构图

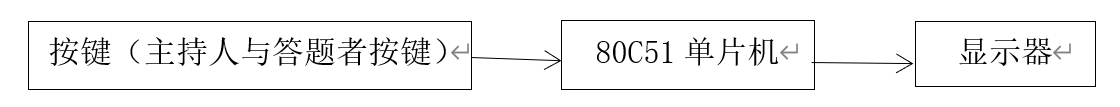

图1 系统工作原理图

2.2按键模块

2.2.1按键模块电路图

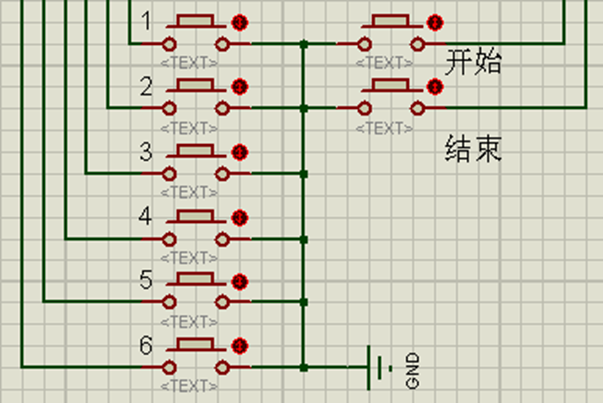

图2按键模块电路图

2.2.2按键模块功能

开始按键的功能是主持人按下开始后，进行抢答倒计时30s.按键1-6的功能是答题者在抢答时间按下按键后，视为成功抢答，若不在抢答时间内，视为犯规抢答。成功抢答后，进行答题倒计时。完成答题后，由主持人按下清零键清零。

2.3 显示器模块

2.3.1显示器模块电路图

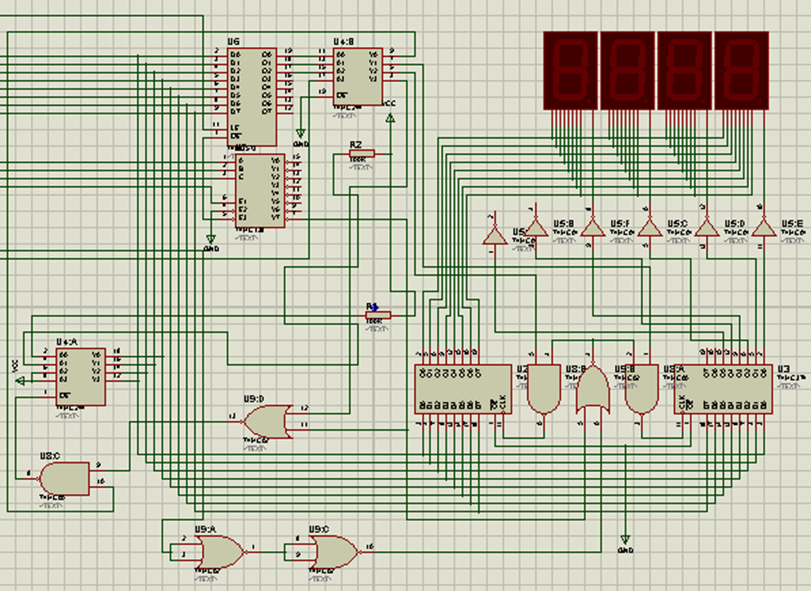

图3显示器模块电路图

2.3.2显示器模块功能

显示器采用四个显示数码管，它们的数据线有八根，片选线有四根。当进行抢答倒计时的时候，右边的两个显示倒计时，左边的不显示，当进行答题倒计时的时候，最左边的一个显示答题者的号码，右边的两个显示答题倒计时。当答题者犯规抢答的时候，最左边的显示答题者的号码，右边的两个显示数字0。当清零后，最左边的和右边的两个，显示的都是0.从左往右数的第二个数码管不显示任何东西。

2.4 单片机模块

2.4.1单片机模块电路图

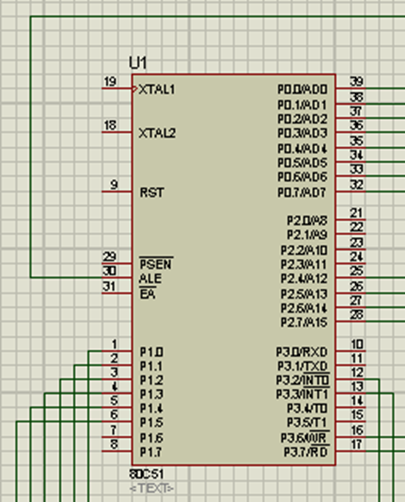

图4单片机模块电路图

2.4.2单片机模块功能

在硬件上该单片机的P3口的P3.2、P3.3作为主持人的控制开关，P1口的P1.0-P1.5作为答题者的抢答开关，P2与P0口共同作为显示数码管的地址线输出口，P0口作为显示数码管的数据线输出口。且在Proteus中可以直接编辑该单片机的属性，从而直接为其选择12M的晶振周期，因此没有外接的晶振模块。

在软件上，该单片机的作为程序的存储器及运行器，源程序的输入从P3、P1口输入，源程序的输出从P2、P0口输出。

三、  系统软件设计

3.1  C语言源程序数据结构设计

3.1.1 段码数组

unsigned char code

table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x76};//数字0~9

该数组的作用是，显示数字时从这个数组中查找对应的段码送到数码管中。

3.2  C语言源程序函数描述

3.2
