C#读写西门子PLC数据,包含S7协议和Fetch/Write协议,s7支持200smart,300PLC,1200PLC,1500PLC
本文将使用一个gitHub开源的组件技术来读写西门子plc数据,使用的是基于以太网的TCP/IP实现,不需要额外的组件,读取操作只要放到后台线程就不会卡死线程,本组件支持超级方便的高性能读写操作
官方地址:http://www.hslcommunication.cn/ 打赏请认准官网。
nuget地址:https://www.nuget.org/packages/HslCommunication/
github地址:https://github.com/dathlin/HslCommunication 如果喜欢可以star或是fork,还可以打赏支持。
联系作者及加群方式(激活码在群里发放):http://www.hslcommunication.cn/Cooperation
在Visual Studio 中的NuGet管理器中可以下载安装,也可以直接在NuGet控制台输入下面的指令安装
1
|
Install-Package HslCommunication
|
如果需要教程:Nuget安装教程:http://www.cnblogs.com/dathlin/p/7705014.html
组件的完整信息和其他API介绍参照:http://www.cnblogs.com/dathlin/p/7703805.html 组件的授权协议,更新日志,都在该页面里面。
本文将展示如何配置网络参数及怎样使用代码来访问PLC数据,希望给有需要的人解决一些实际问题。主要对西门子PLC的M,Q,I,DB块的数据读写,亲测有效。
此处使用了网线直接的方式,如果PLC接进了局域网,就可以进行远程读写了^_^
此处使用到了2个命名空间:
1
2
|
using
HslCommunication;
using
HslCommunication.Profinet.Siemens;
|
随便聊聊
当我们一个上位机需要读取100台西门子PLC设备(此处只是举个例子,凡是都是使用Modbus tcp的都是一样的)的时候,你采用服务器主动去请求100台设备的机制对性能来说是个极大的考验,如果开100个线程去轮询100台设备,那么性能损失将是非常大的,更不用说再增加设备,如果搭建Modbus tcp服务器,就可以完美的解决性能问题,因为连接的压力将会平均分摊给每一台PLC,服务器端只要新增一个时间戳就可以知道客户端有没有连接上。
我们在100台PLC里都增加发送Modbus tcp方法,将数据发送到服务器的ip和端口上去,服务器根据站号来区分设备。这样就可以搭建一个高性能总站。 本组件支持快速搭建一个高性能的Modbus tcp总站。
http://www.cnblogs.com/dathlin/p/7782315.html
关于两种模式
本组件所提供的所有客户端类,包括三菱,西门子,欧姆龙,modbus-tcp,以及SimplifyNet都是继承自双模式基类,双模式包含了短连接和长连接,下面就具体介绍下两个模式的区别
短连接:每次读写都是一个单独的请求,请求完毕也就关闭了,如果服务器的端口仅仅支持单连接,那么关闭后这个端口可以被其他连接复用,但是在频繁的网络请求下,容易发生异常,会有其他的请求不成功,尤其是多线程的情况下。
长连接:创建一个公用的连接通道,所有的读写请求都利用这个通道来完成,这样的话,读写性能更快速,即时多线程调用也不会影响,内部有同步机制。如果服务器的端口仅仅支持单连接,那么这个端口就被占用了,比如三菱的端口机制,西门子的Modbus tcp端口机制也是这样的。以下代码默认使用长连接,性能更高,还支持多线程同步。
在短连接的模式下,每次请求都是单独的访问,所以没有重连的困扰,在长连接的模式下,如果本次请求失败了,在下次请求的时候,会自动重新连接服务器,直到请求成功为止。另外,尽量所有的读写都对结果的成功进行判断。
关于日志记录
不管是三菱的数据访问类,还是西门子的,还是Modbus tcp访问类,都有一个LogNet属性用来记录日志,该属性是一个接口类,ILogNet,凡事继承该接口的都可以用来记录日志,该日志会在访问失败时,尤其是因为网络的原因导致访问失败时会进行日志记录(如果你为这个 LogNet 属性配置了真实的日志记录器的话):如果你想使用该记录日志的功能,请参照如下的博客进行实例化:
http://www.cnblogs.com/dathlin/p/7691693.html
举个例子:
1
|
siemensTcpNet.LogNet =
new
HslCommunication.LogNet.LogNetSingle(
"log.txt"
);
|
关于两种协议

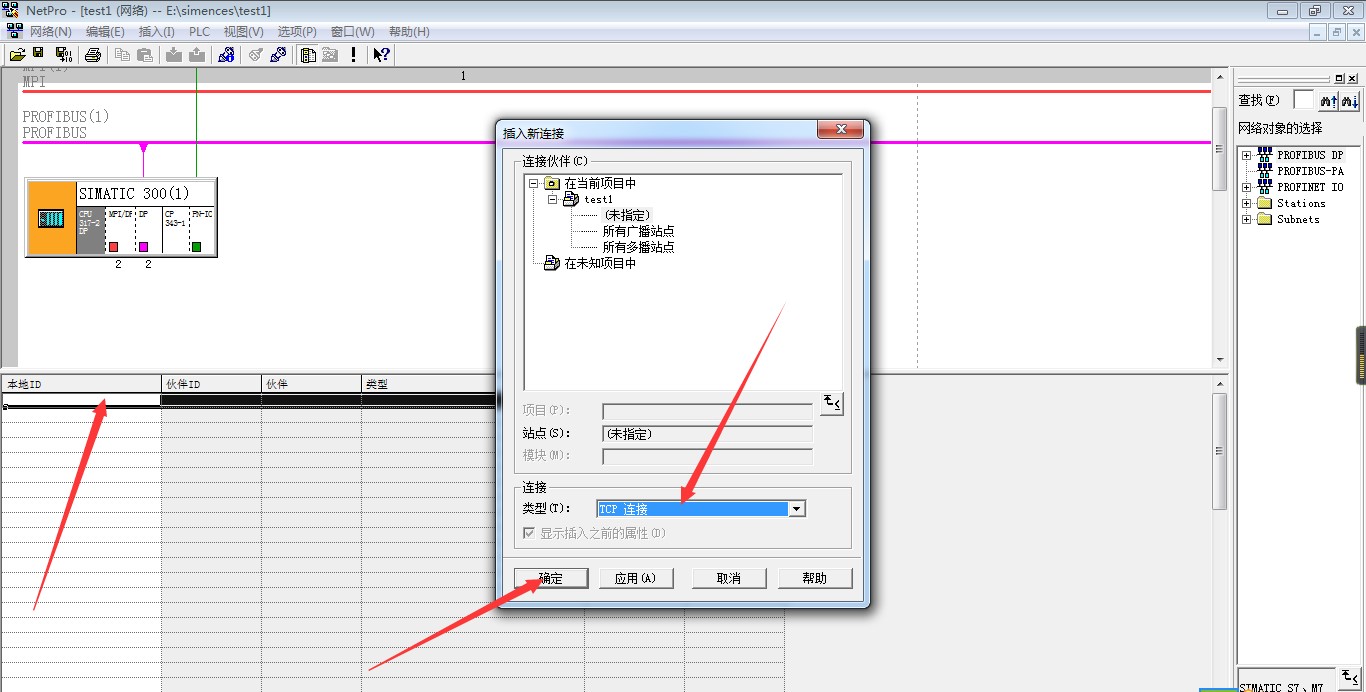

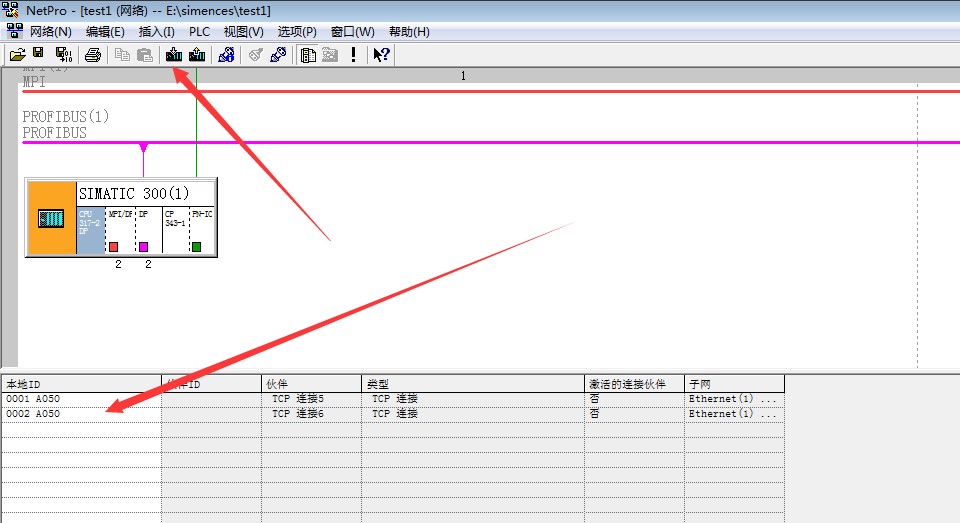

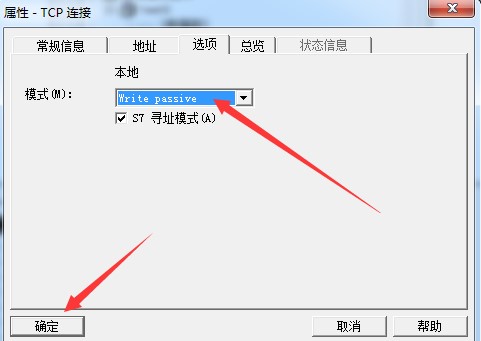

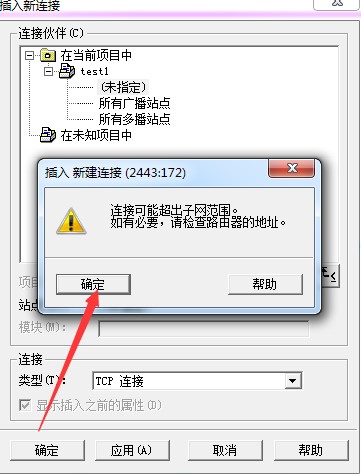

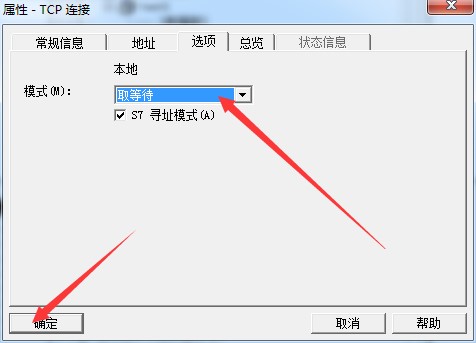

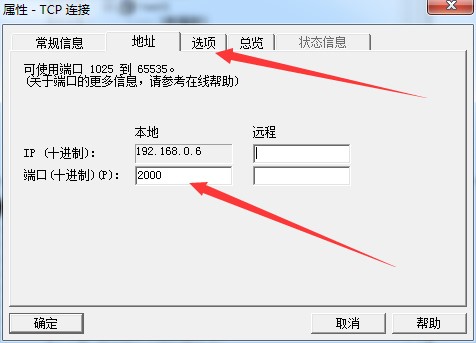

本组件支持的西门子通信有两种协议,一种是S7协议,在PLC侧几乎不需要配置参数,另一个协议Fetch/Write协议,相对比较麻烦一点,如果S7不方便读取的话,可以选择Fetch/Write,相对而言,S7更加方便点。
这两个协议除了实例化的类型不一致,读写PLC的代码和连接机制都是一致的,所以FW协议的具体代码就不粘贴了,详细参照下面的Demo项目。
访问测试项目
在上述的github源代码里有个测试项目,HslCommunicationDemo,里面包含了各种客户端的Demo项目,不需要编写任何的代码就可以测试数据的访问了。
下载地址为:HslCommunicationDemo.zip
演示项目
下面的三篇演示了具体如何去访问PLC的数据,我们在访问完成后,通常需要进行处理,以下的示例项目就演示了后台从PLC读取数据后,前台显示并推送给所有在线客户端的功能,客户端并进行图形化显示,具有一定的参考意义,项目地址为:
https://github.com/dathlin/RemoteMonitor
下面的图片示例中的左边程序就是服务器程序,它应该和PLC直接连接并接入局域网,然后把数据推送给客户端显示。注意:一个复杂高级的程序就应该把处理逻辑程序和界面程序分开,比如这里的服务器程序实现数据采集,推送,存储。让客户端程序去实现数据的整理,分析,显示,这样即使客户端程序因为BUG奔溃,服务器端仍然可以正常的工作。
S7协议下的tcp直接通讯,配置简单,一般PLC都支持
测试通过的PLC:1200系列 本人亲测
200smart 感谢 無名①终止^^ 的测试
300系列 感谢 懂PLC不懂c# 的测试
1500系列 感谢 ∮溪风-⊙_⌒ 的测试
报文的格式参考了如下的两篇文章
http://www.itpub.net/thread-2052649-1-1.html
https://wenku.baidu.com/view/d93b88b06394dd88d0d233d4b14e852459fb3912.html
如果你擅长于网络通信和组件开发,可以通过报文格式开发出自己的西门子通信库,我所做的就是基于报文格式进行了二次封装,隐藏了socket通信的细节,还包含了异常处理,提供了简单方便的API来读写数据。提供了整数数据的读写,字符串读写,来丰富各种需求,从事实上来说,只要可以读写字节,相当于任何数据了。
准备:在西门子PLC上配置好IP地址,就只有一个IP地址就够了,然后打开电脑的cmd指令,只要能ping通西门子PLC即可。
还需要在PLC侧配置打开 GET/SET通讯允许:(感谢网友 OLIFE 提供的图片) (如果碰到读取数据时出现长度验证失败的信息,请务必检查下面的勾是否打上)
实例化:
1
2
3
|
siemensTcpNet =
new
SiemensS7Net( SiemensPLCS.S1200,
"192.168.0.100"
) {
ConnectTimeOut = 5000
};
|
如果你的PLC是其他系列的,就修改上面的枚举值,本组件支持的西门子型号都在里面。
连接服务器,也可以放在窗口的Load方法中,一般建议使用长连接,速度更快,又是线程安全的(调用下面的方法就是使用了长连接,如果不连接直接读取数据,那就是短连接):
1
2
3
4
5
6
|
