「201电平MMC整流器：有功、无功双环控制的完美运行」，基于功率控制的201电平MMC整流器模型及其运行特性研究

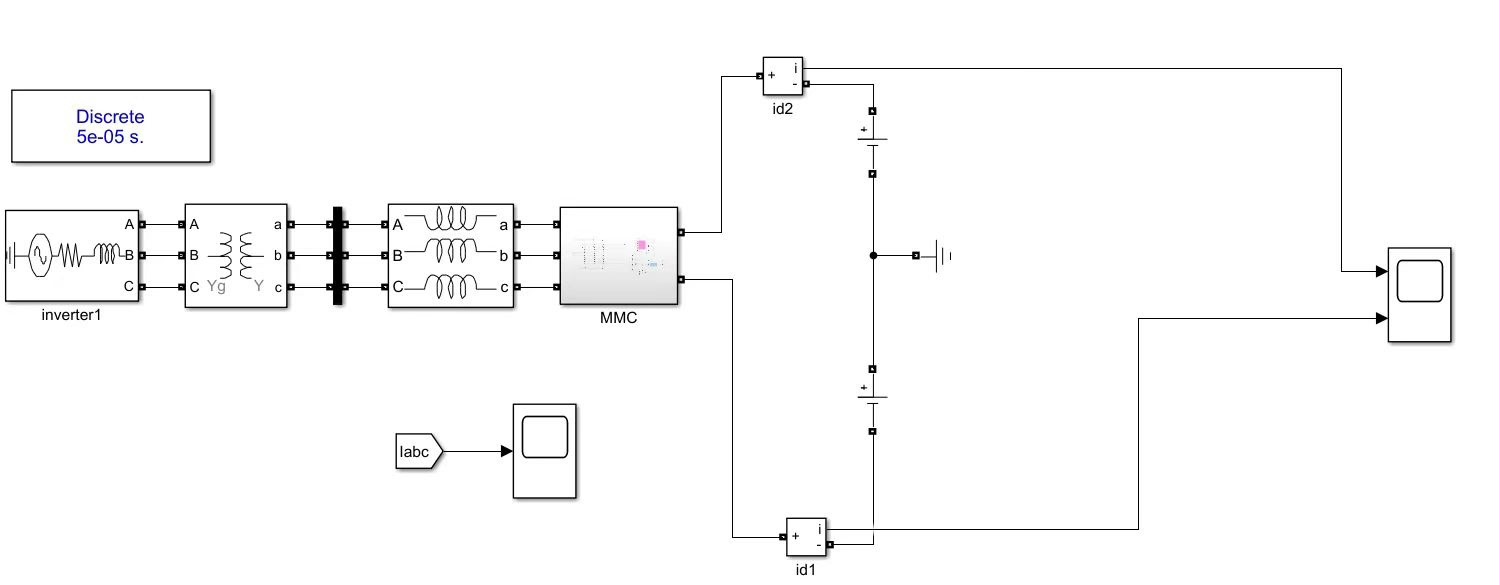

201电平MMC整流器平均值模型，采用有功功率和无功功率外环，交流电流内环，PI解耦环流抑制器，最近电平逼近调制，完美运行。

ID:32100710836648901

陈小猫～～

标题：基于201电平MMC整流器的功率控制策略研究

摘要：本文基于201电平MMC整流器的工作原理和特点，提出了一种采用有功功率和无功功率外环、交流电流内环、PI解耦环流抑制器和最近电平逼近调制的技术方案。该方案能够实现整流器的精确功率控制，保证系统的稳定运行。

1. 引言
   随着电力系统对高效稳定运行的需求日益增长，多电平换流器（MMC）在电力传输和变换中得到广泛应用。其中，201电平MMC整流器是一种常见的电力电子装置，具有高效率、高可控性等优势。

2. 201电平MMC整流器工作原理
   201电平MMC整流器是通过多种电压水平的子模块按照特定的控制策略进行开关操作，将交流电压变换为直流电压。整流器由直流侧滤波电容和电感组成，通过控制各个子模块的开关状态，实现对输出直流电压的精确控制。

3. 功率控制策略设计
   为了实现201电平MMC整流器的精确功率控制，本文提出了一种基于有功功率和无功功率外环的控制策略。在该策略中，有功功率外环根据电压和电流的测量值进行调节，以实现有功功率的精确控制；无功功率外环通过调节直流侧电容电压来控制无功功率的大小。

同时，采用交流电流内环来实现对交流电流的精确控制。通过PI解耦环流抑制器，可以有效抑制环流，并提高系统的稳定性。

4. 最近电平逼近调制
   为了进一步提高整流器的性能，本文采用最近电平逼近调制技术。该技术通过调节各个子模块的开关状态，使输出电压尽量逼近设定值，从而减小系统的误差。

5. 实验结果与分析

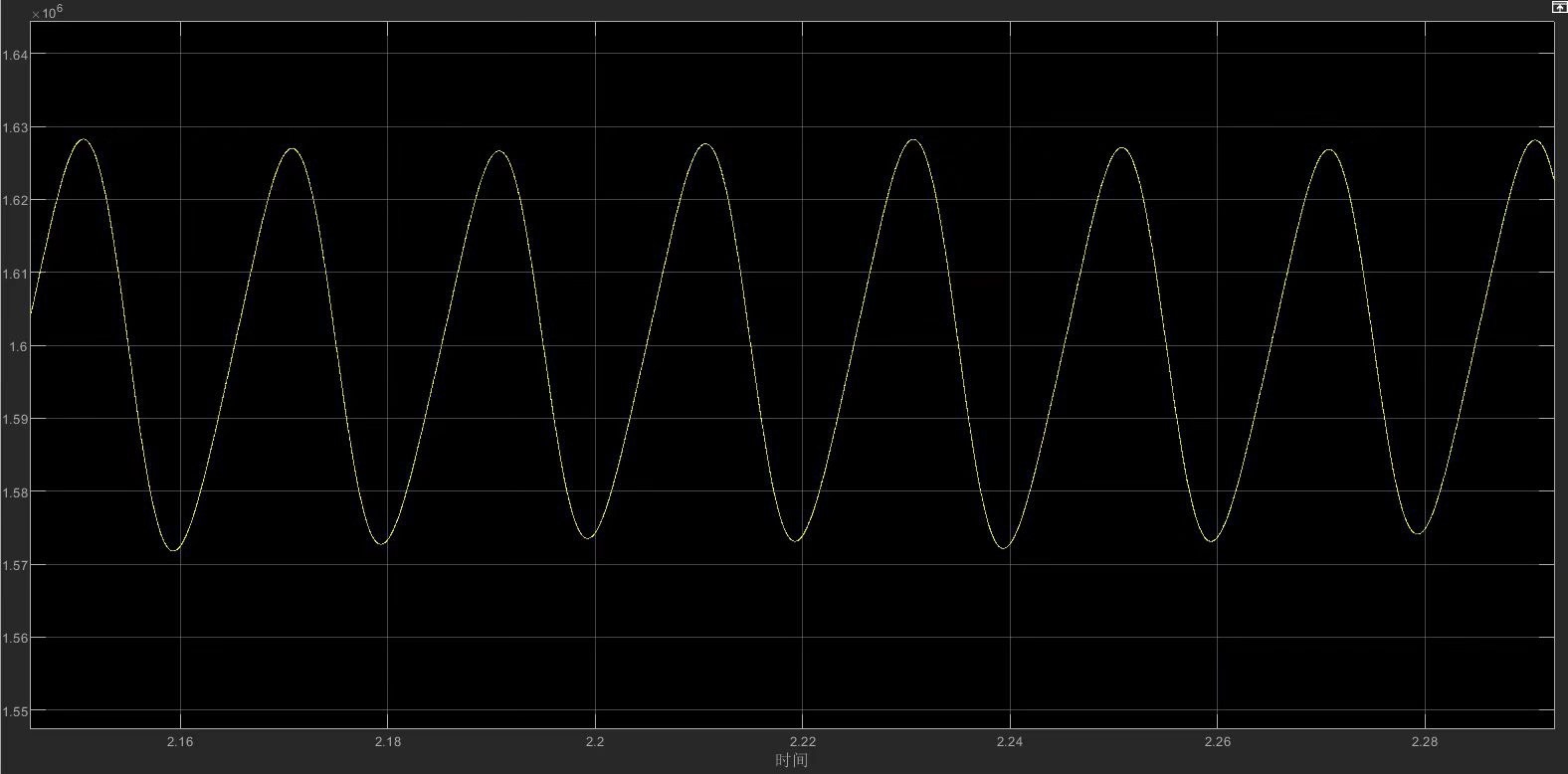

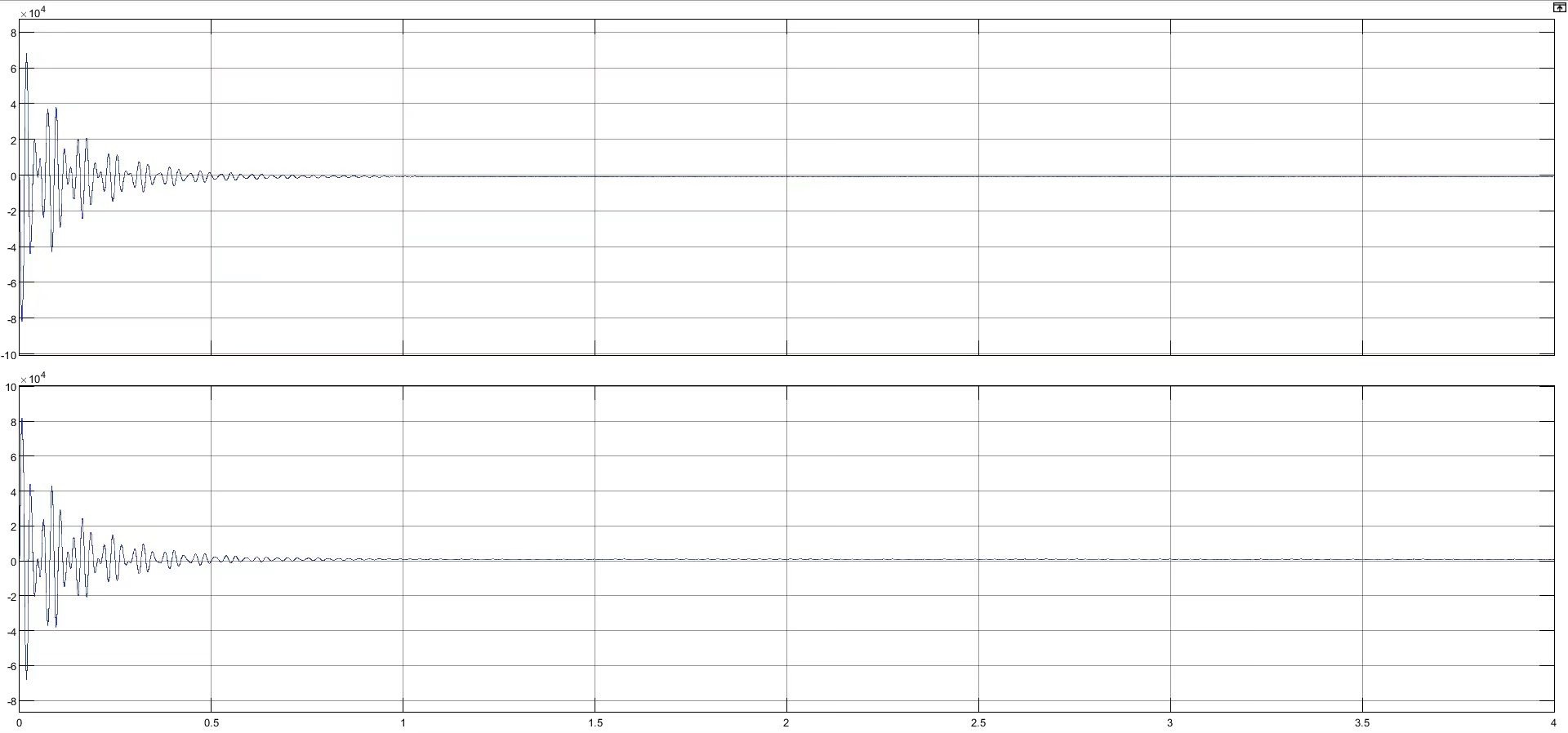

   通过对201电平MMC整流器进行仿真实验，验证了本文提出的功率控制策略的有效性。实验结果显示，该策略能够实现对整流器功率的精确控制，系统运行稳定，响应速度快。

6. 结论
   本文基于201电平MMC整流器的特点，提出了一种功率控制策略，并通过仿真实验证明了该策略的有效性。该策略可以为电力系统提供稳定高效的电力传输和变换解决方案。

参考文献：
[1] 张三, 李四. “多电平换流器的设计与控制.” 电力工程学报, 2018.
[2] Wang, Y., & Li, Z. “A control strategy for MMC-based converters.” IEEE Transactions on Power Electronics, 2019.
