一、RS485通讯协议简介

        RS485（也称为 EIA-485 或 TIA-485）是一种常用于工业和通信领域的串行通信标准。它定义了一个电气特性规范，用于在多点网络中进行数据传输，特别适用于需要长距离、高速传输和抗干扰的应用场景。RS485标准常用于工业自动化、传感器、智能仪表等系统中。

特点：

        1.差分信号传输

        RS485使用差分信号进行数据传输。它由两根信号线（A和B）组成：

  • A线（+） 和 B线（-） 之间的电压差传输数据。
  • 当电流在这两根线之间的方向发生变化时，接收端会读取这种变化并解码为数据位。

        相比单端信号，差分信号对噪声的抗干扰能力更强，因为噪声通常影响两条线的相同程度，因此它们之间的电压差不会受到噪声的显著影响。

        2.多点通信
        RS485支持多达32个设备（发送器和接收器总和）连接在同一总线上。这使得它非常适合于多节点的网络应用。

        3.长距离传输
        RS485的通信距离可以达到1200米（约4000英尺），这取决于传输速率和电缆质量。在低速率下（如9600bps），可以实现更长的传输距离。

        4.高传输速率
        RS485支持较高的传输速率（如10 Mbps），尽管速度和距离通常是相互制约的。

         5.抗干扰能力强
        由于使用差分信号，RS485能在电磁干扰（EMI）较强的环境下稳定工作，因此常用于工厂、自动化设备和恶劣环境下的通信。

RS-485与RS-232通讯协议的特性对比：

通讯标准信号线通讯方向电平标准通讯距离通讯节点数
RS232TXD，RXD，GND全双工

逻辑1：+3V ~ +15V

逻辑0：-15V ~ -3V

100米以内只有两个节点
RS485差分线AB半双工

逻辑1：+2V ~ +6V

逻辑0：-6V ~ -2V

1200米支持多个节点，支持多个主设备，任意节点间可以相互通讯

差分信号线具有很强的干扰能力，特别适合应用于电磁环境复杂的工业控制环境中，RS-485协议主要是把RS-232的信号改进成差分信号，从而大大提高了抗干扰特性

二、 RS485通讯实验

 本实验我们采用土壤传感器，RS485转TTL模块以及STM32F103C8T6最小系统板来实现。

1.土壤传感器

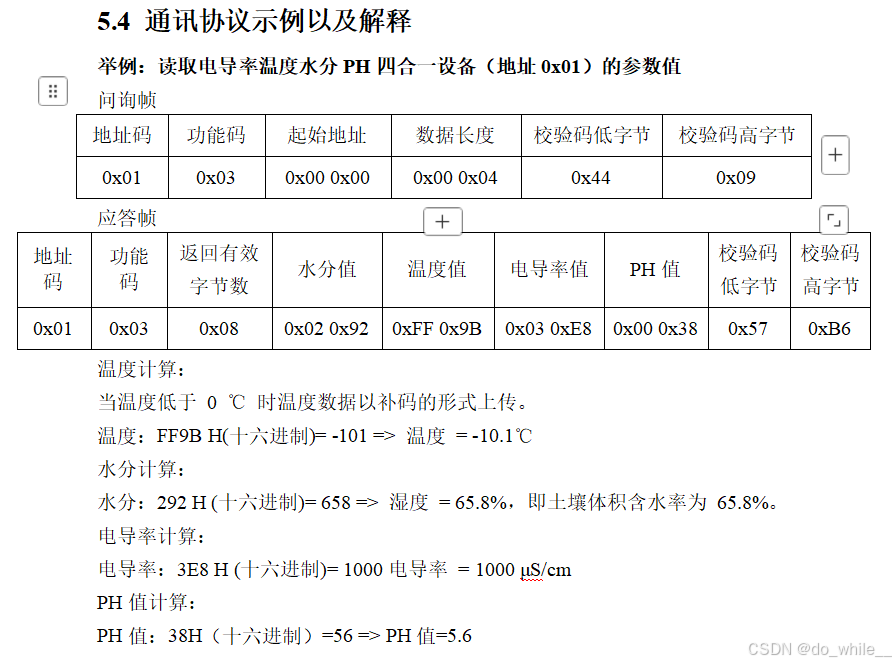

以下是土壤传感器的部分参数：

这个协议内容用到了ModBus-Rtu，感兴趣的小伙伴可以看一下这个https://blog.csdn.net/as480133937/article/details/123197782

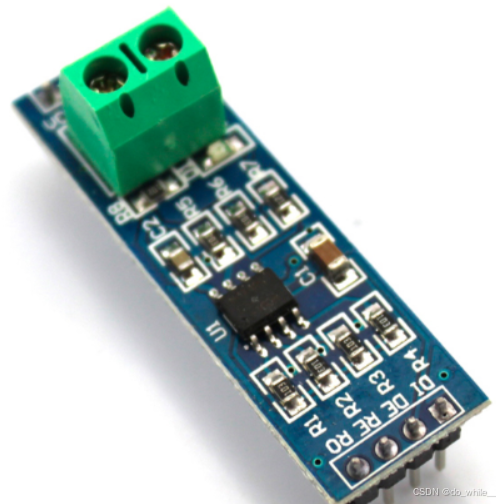

2.RS485转TTL模块

实验原理：
485通讯实质上就是软件层的串口通讯，再加上物理层上的485芯片，将TTL信号转化为差分信号进行传输，对待上就按照串口通讯就行。

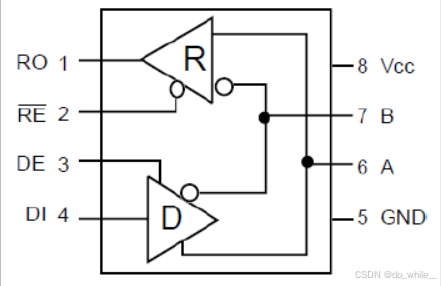

编程思想：
DE： 1 发送使能；0发送禁止
RE： 0 接收使能；1接收禁止

一般将DE和RE连在一起，这样就是高电平发送，低电平接收

通过单片机串口2的TXD(PA2)将数据发送出去，RXD(PA3)进行接收数据，然后通过串口1打印接收到的数据 。

由于是通过485协议发送数据，每次发送前要对485传输方式设置为发送模式，完成后要改为接收模式，由于是半双工，发送完要有一定的延时，确保数据不会丢失；

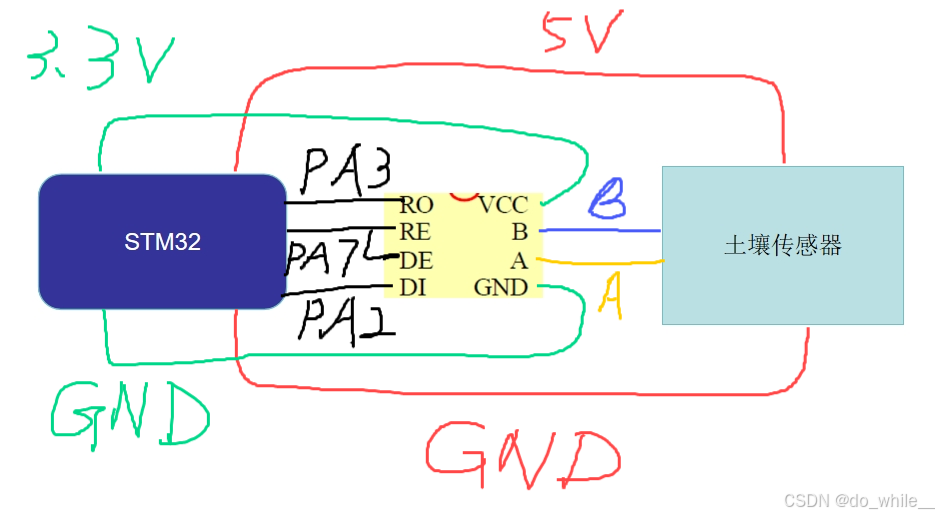

 3.接线图

4、程序代码

Usart.h

#ifndef __USART_H__
#define __USART_H__

extern uint8_t Serial_TxPacket[];
extern uint8_t Serial_RxPacket[];

void my_Usart_Init2(void);
void my_Usart_Init(void);
void My_Usart_Send_Byte(USART_TypeDef* USARTx, uint16_t Data);  //发送一个字节
void My_Usart_SendArray(uint8_t *Array,uint16_t Length);  //发送一个数组（用串口2）
void My_Usart_SendArray2(uint8_t *Array,uint16_t Length); //发送一个数组（用串口1）
void My_Usart_Send_String(USART_TypeDef* USARTx, char * str); //发送字符串
uint8_t Serial_GetRxFlag(void);  //实现读后自动清除的功能

#endif

Usart.c

#include "stm32f10x.h"
#include "Usart.h"
#include "stdio.h"
#include "RS485.h"

uint8_t Serial_TxPacket[8];
uint8_t Serial_RxPacket[12];
uint8_t Serial_RxFlag;

void my_Usart_Init2(void)   //初始化串口2
{
  GPIO_InitTypeDef gpio_initstruct;
	USART_InitTypeDef usart_initstruct;
	NVIC_InitTypeDef nvic_initstruct;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);

//Tx  PA2
	gpio_initstruct.GPIO_Mode  = GPIO_Mode_AF_PP;//发送数据固定为复用推挽输出
	gpio_initstruct.GPIO_Pin   = GPIO_Pin_2;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&gpio_initstruct);
//Rx  PA3
	gpio_initstruct.GPIO_Mode = GPIO_Mode_IPU;//接收数据为浮空输入或上拉输入
	gpio_initstruct.GPIO_Pin  = GPIO_Pin_3;
	GPIO_Init(GPIOA,&gpio_initstruct);

	usart_initstruct.USART_BaudRate = 9600;
	usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//不使用流控
	usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	usart_initstruct.USART_Parity = USART_Parity_No;//不使用校验位
	usart_initstruct.USART_StopBits = USART_StopBits_1;//一位停止位
	usart_initstruct.USART_WordLength = USART_WordLength_8b;//因为不使用校验位所以字节长度为八个
	USART_Init(USART2,&usart_initstruct);


	USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);

	nvic_initstruct.NVIC_IRQChannel = USART2_IRQn;
	nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 2;
	nvic_initstruct.NVIC_IRQChannelSubPriority = 2;
	nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&nvic_initstruct);

	USART_Cmd(USART2,ENABLE);//一定记得配置完后使能USART2外设
}


void my_Usart_Init(void)    //初始化串口1
{
	GPIO_InitTypeDef gpio_initstruct;
	USART_InitTypeDef usart_initstruct;
	NVIC_InitTypeDef nvic_initstruct;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1,ENABLE);


//Tx  PA9
	gpio_initstruct.GPIO_Mode  = GPIO_Mode_AF_PP;//发送数据固定为复用推挽输出
	gpio_initstruct.GPIO_Pin   = GPIO_Pin_9;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&gpio_initstruct);
//Rx  PA10
	gpio_initstruct.GPIO_Mode = GPIO_Mode_IPU;//接收数据为浮空输入或上拉输入
	gpio_initstruct.GPIO_Pin  = GPIO_Pin_10;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&gpio_initstruct);

	usart_initstruct.USART_BaudRate = 115200;
	usart_initstruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//不使用流控
	usart_initstruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	usart_initstruct.USART_Parity = USART_Parity_No;//不使用校验位
	usart_initstruct.USART_StopBits = USART_StopBits_1;//一位停止位
	usart_initstruct.USART_WordLength = USART_WordLength_8b;//因为不使用校验位所以字节长度为八个
	USART_Init(USART1,&usart_initstruct);

	USART_Cmd(USART1,ENABLE);//一定记得配置完后使能USART1外设
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);

	nvic_initstruct.NVIC_IRQChannel = USART1_IRQn;
	nvic_initstruct.NVIC_IRQChannelPreemptionPriority = 1;
	nvic_initstruct.NVIC_IRQChannelSubPriority = 1;
	nvic_initstruct.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&nvic_initstruct);

}

//发送一个字节
void My_Usart_Send_Byte(USART_TypeDef* USARTx, uint16_t Data)
{
  USART_SendData(USARTx, Data);
	while(USART_GetFlagStatus(USARTx,USART_FLAG_TXE) == RESET);//‘发送数据寄存器空’等于0，即说明寄存器中还有数据，因此需要留在while循环中

}
//发送一个数组
void My_Usart_SendArray(uint8_t *Array,uint16_t Length)
{
	uint16_t i;
	for(i=0;i<Length;i++)
	{
		My_Usart_Send_Byte(USART2,Array[i]);
	}
}
//发送一个数组
void My_Usart_SendArray2(uint8_t *Array,uint16_t Length)
{
	uint16_t i;
	for(i=0;i<Length;i++)
	{
		My_Usart_Send_Byte(USART1,Array[i]);
	}
}
//发送一个字符串
void My_Usart_Send_String(USART_TypeDef* USARTx, char * str)
{
	uint16_t i=0;
	do
	{

		My_Usart_Send_Byte(USARTx,*(str+i));//逐个字符发送
		i++;

	}while(*(str+i) != '\0');// 直到遇到字符串结束符
	while(USART_GetFlagStatus(USARTx,USART_FLAG_TC) == RESET);

}

uint8_t Serial_GetRxFlag(void)//实现读后自动清除的功能
{
	if(Serial_RxFlag == 1)
	{
		Serial_RxFlag=0;
		return 1;
	}
	return 0;
}

int fputc(int ch,FILE*f)//对printf函数重定向
{
	My_Usart_Send_Byte(USART1,ch);
	return ch;
}

void USART1_IRQHandler(void)//中断函数名称看开始文件
{
	if(USART_GetITStatus(USART1,USART_IT_RXNE) == SET)
	{

		USART_ClearITPendingBit(USART1,USART_IT_RXNE);//清除标志位，如果读取DR是可以自动清除的
	}
}

void USART2_IRQHandler()
{
	if(USART_GetITStatus(USART2,USART_IT_RXNE) == SET)
	{
		static uint8_t RxState = 0;
		static uint8_t pRxState = 0;

		uint8_t RxData = USART_ReceiveData(USART2);

		if(RxState == 0)
		{
			if(RxData==0x01) //如果地址是0x01再接收其他返回的数据并存在Serial_RxPacket数组里
			{
				RxState=1;
				pRxState=0;
			}
		}
		else if(RxState == 1)
		{
			Serial_RxPacket[pRxState]=RxData;

			pRxState ++;

			if(pRxState>=12)
			{
					RxState=0;
					Serial_RxFlag=1;
			}
		}

		USART_ClearITPendingBit(USART2,USART_IT_RXNE);//清除标志位，如果读取DR是可以自动清除的
	}
}

这样我们就把发送接收数据的串口2和打印数据的串口1配置好了，接下来配置控制RS485发送还是接收的PA7

RS485.h

#ifndef __RS485_H__
#define __RS485_H__

void RS485_Init(void);

#endif

RS485.c

#include "stm32f10x.h"
#include "RS485.h"

void RS485_Init(void)
{
	GPIO_InitTypeDef gpio_initstruct;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	gpio_initstruct.GPIO_Mode  = GPIO_Mode_Out_PP;
	gpio_initstruct.GPIO_Pin   = GPIO_Pin_7;
	gpio_initstruct.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOA,&gpio_initstruct);

}

main.c

#include "stm32f10x.h" // Device header
#include "stdio.h"
#include "dht11.h"
#include "delay.h"
#include "Usart.h"
#include "RS485.h"
#include "relay.h"
#include "OLED.h"

int main(void)
{

	Relay_Init();
	my_Usart_Init();
	my_Usart_Init2();
	RS485_Init();

	Serial_TxPacket[0]=0x01;
	Serial_TxPacket[1]=0x03;
	Serial_TxPacket[2]=0x00;
	Serial_TxPacket[3]=0x00;
	Serial_TxPacket[4]=0x00;
	Serial_TxPacket[5]=0x04;
	Serial_TxPacket[6]=0x44;
	Serial_TxPacket[7]=0x09;


	u8 tem1=0;
	u8 hum1=0;

	float temp=0;
	float humi=0;
	 u16  EC=0;
	float PH=0;


	while(1)
	{
		delay_s(5); //5s采集一次数据
		GPIO_SetBits(GPIOA,GPIO_Pin_7); //给高电平，设置为发送模式
		My_Usart_SendArray(Serial_TxPacket,8); //将询问帧发给土壤传感器
		delay_ms(1); //发送完延时1ms保证数据不会丢失
		GPIO_ResetBits(GPIOA,GPIO_Pin_7); //给低电平，设置为接收模式，接收土壤传感器返回的数据
		if(Serial_GetRxFlag() == 1) //如果返回的数据满足中断函数的要求将会返回1
		{
			temp  = ((float)(Serial_RxPacket[4]*256 + Serial_RxPacket[5]))/10.0;
			humi  = ((float)(Serial_RxPacket[2]*256 + Serial_RxPacket[3]))/10.0;
			 EC   = Serial_RxPacket[6]*256 + Serial_RxPacket[7];
			 PH   = ((float)(Serial_RxPacket[8]*256 + Serial_RxPacket[9]))/10.0;
			printf("\r\ntemp: %.1f \r\nhumi: %.1f \r\nEC: %d \r\nPH: %.1f \r\n",temp,humi,EC,PH);

		} //打印收到的各个数据


            if(humi <= 30)
			{
				GPIO_ResetBits(GPIOA,GPIO_Pin_0);
			}
			else
			{
				GPIO_SetBits(GPIOA,GPIO_Pin_0);
			}

		//这个后续可以加一个继电器来控制水泵的开关，如果湿度过低就打开水泵，这里就先不加了



	}
}

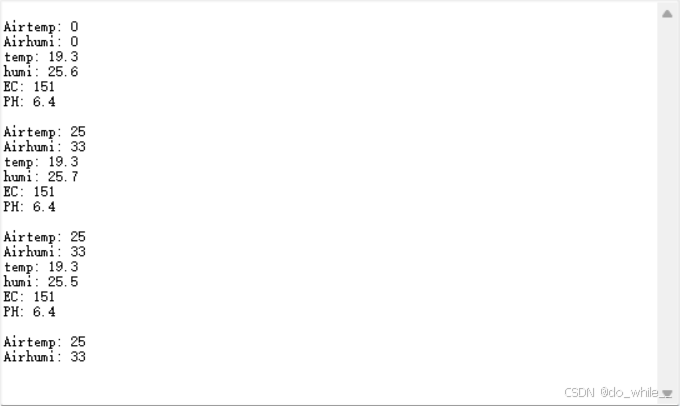

三、串口助手显示

这个Airtemp和Airhumi是我测试的空气温度和湿度，可以不看
