【Excel系列10】-- 基础动态图表与甘特图

1.基础动态图表

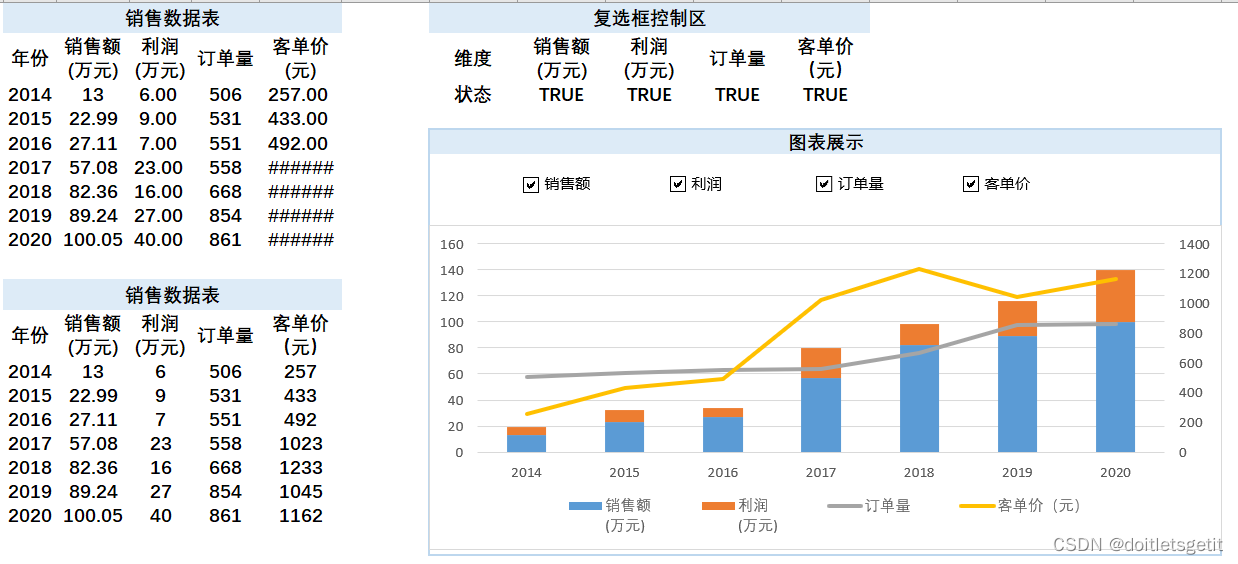

1.1. excel动态图效果展示

![
]

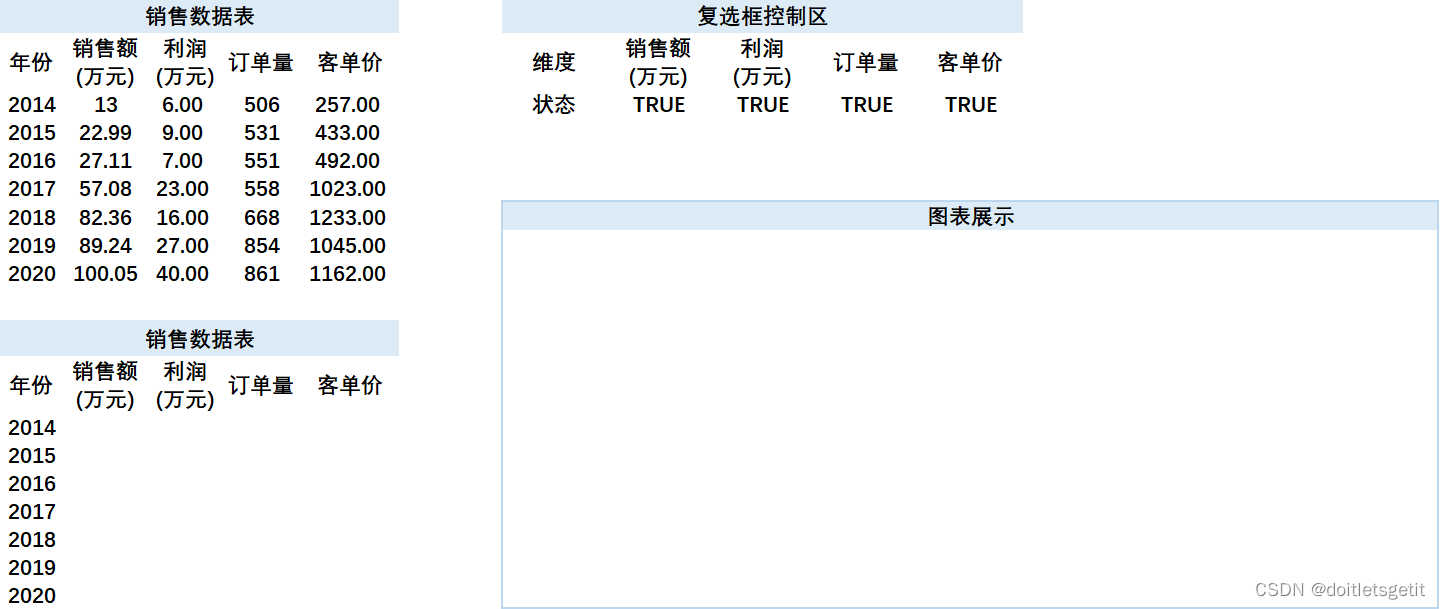

1.2. 画板准备

1.3. 绘制复选框

1. 插入复选框：开发工具–插入–复选框

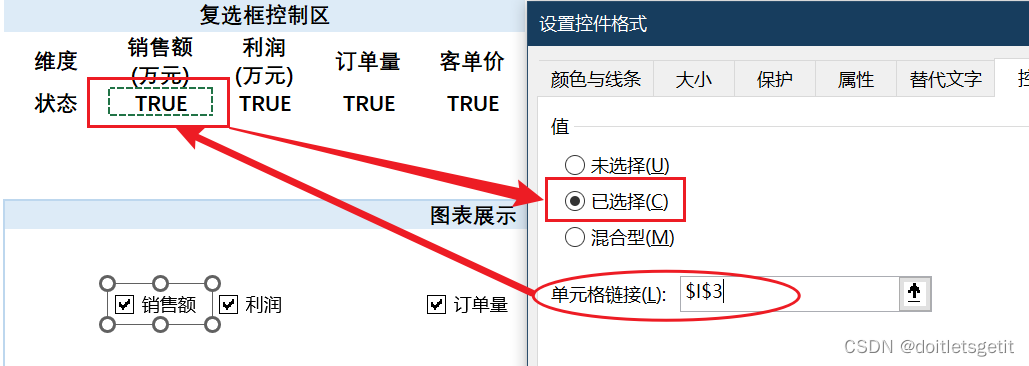

2. 右键设置控件格式–将单元格内的TRUE与值-已选择相对应

3. 右键修改复选框名称

1.4. 图形绘制

1. 使用IF函数填写图表数据区域
2. 插入堆积柱形图，修改订单量、客单价为折线图

2.甘特图

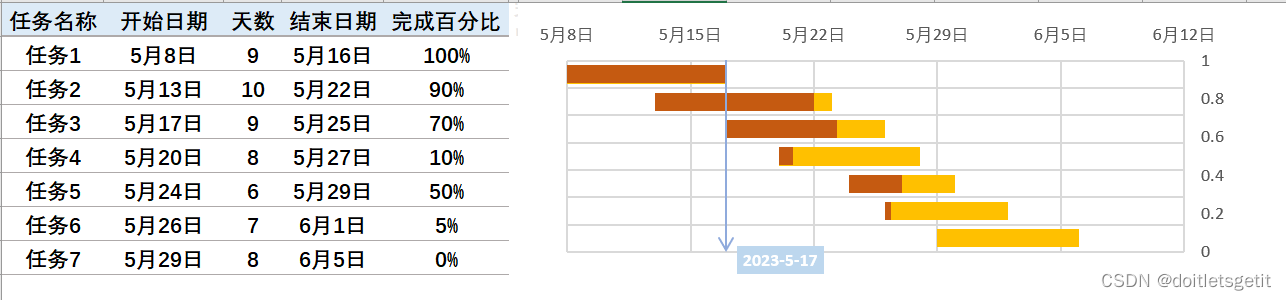

2.1. 甘特图效果展示

2.2. 制作步骤

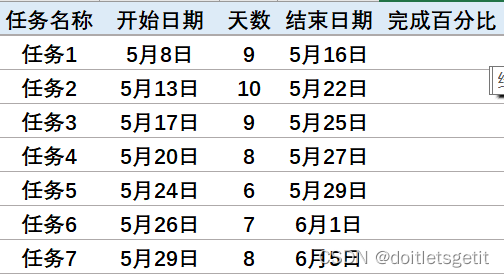

1. 准备符合要求的数据

2. 插入堆积条形图

   1. 修改横坐标轴开始日期及单位
   2. 纵坐标轴设置为逆序
   3. 将堆积图左边部分设置为无填充

3. 使用误差线展示任务进度

   1. 添加辅助列：完成百分比
   2. 选中图例中左边部分，添加图标元素–误差线

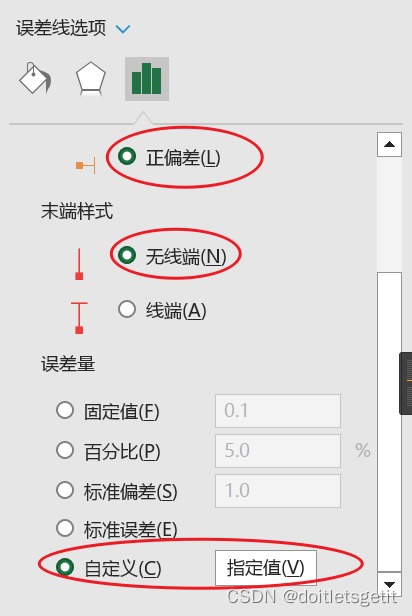

   3. 设置误差线

4. 绘制当前时间线

   1. 在任意单元格中输入 TODAY 函数获取今日日期
   2. 右键图表，添加数据，名称为今日，值不做修改
   3. 右键图表–更改图表类型–修改今日系列为散点图，并将纵坐标最大值设置为1
   4. 右键图表，添加数据，修改今日系列值为TODAY单元格
   5. 选中散点图的点，添加误差线，设置为无线端，修改颜色，样式；添加数字标签，引用TODAY单元格的值
   6. 修改格式细节

5. 格式调整对其数据表

   1. 添加主要网格线
   2. 修改格式、细节
