esflow工作流设计

今天介绍下如果在esflow中对流程进行定义和设计，如果感兴趣或者觉得有用，请大家记得关注我，后续会持续更新代码和相关内容。

项目地址：esflow-ui: esflow是一款轻量、快速的国产开源工作流平台，可作为工作流引擎、在线办公系统基础平台使用，支持中国式流程办理方式，如退回、跳转、驳回、前加签、后加签等。采用json存储流程设计数据，数据库结构简单，总共只有8张表。通过拖拽即可完成工作流设计，全程无需写一行代码即可搭建企业级业务流程平台。且支持中国式流程办理方式，如退回、跳转、驳回、前加签、后加签等。

商业版演示地址：http://120.79.67.190:8002/ （用户名：admin 密码：Super@2023）

官网网站：www.esflow.cn

后端技术栈：spring boot、mybatis、saToken（身份鉴权）、anyLine（表管理）。

前端技术栈：Vite + Typescript + Vue3 + Element Plus + Pure Admin开源版。

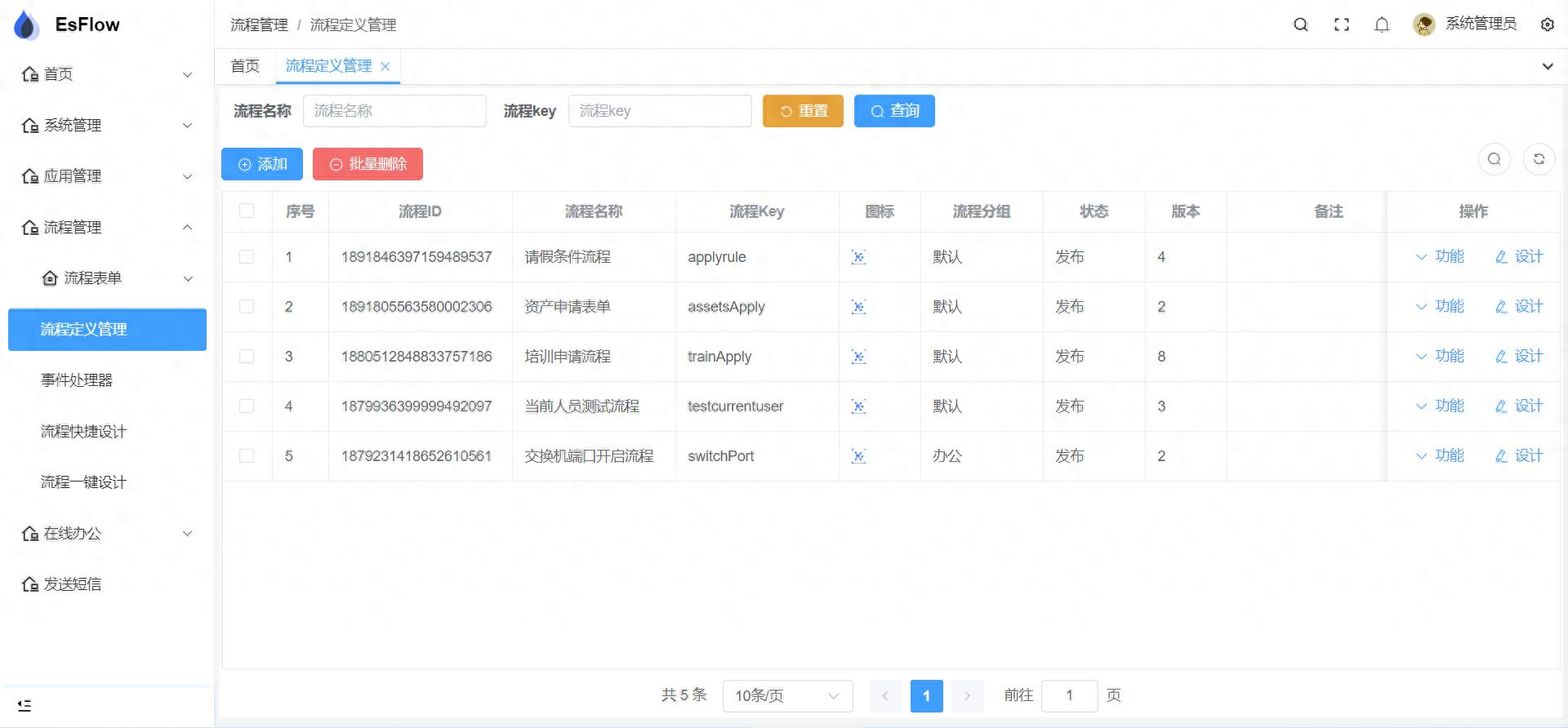

流程定义

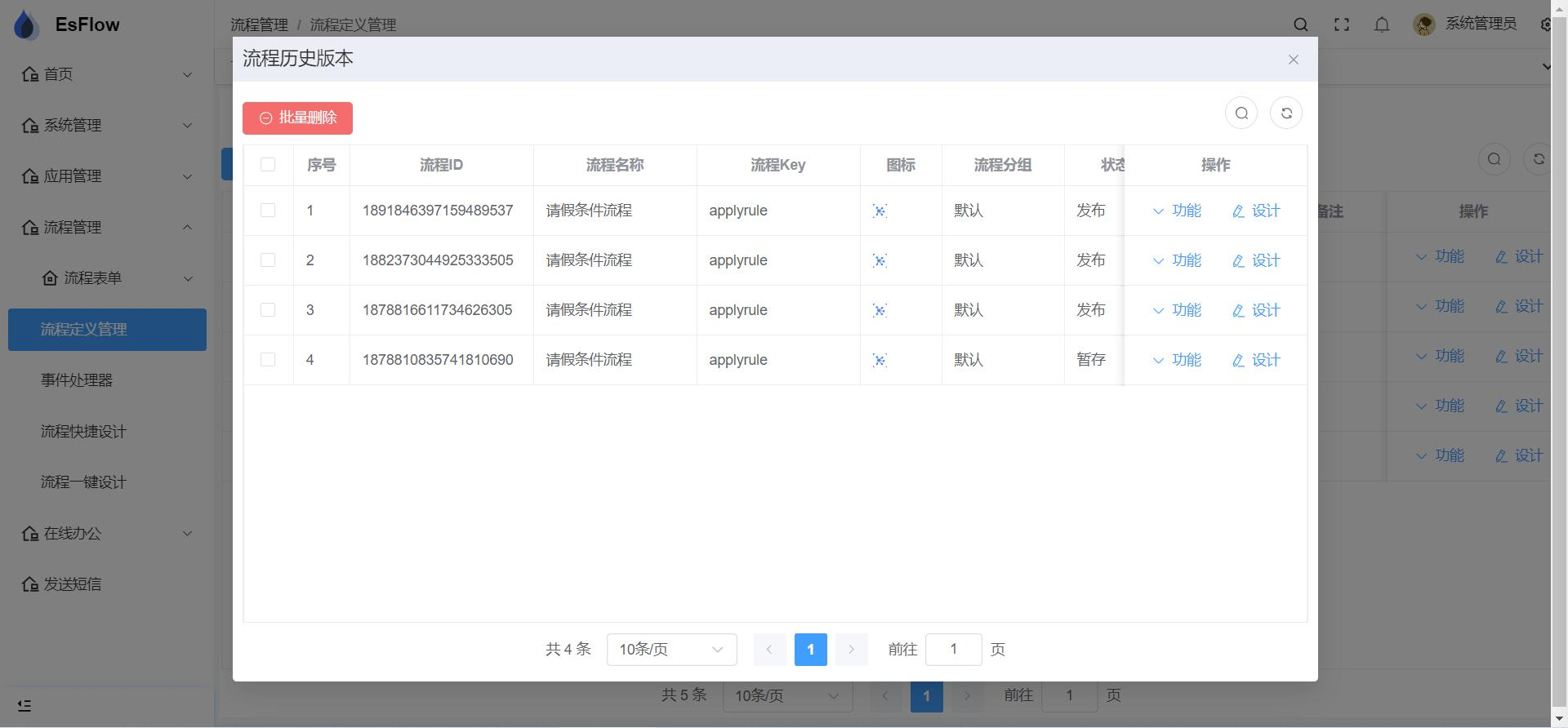

同时，同一个流程支持多版本管理，各个版本互不冲突。

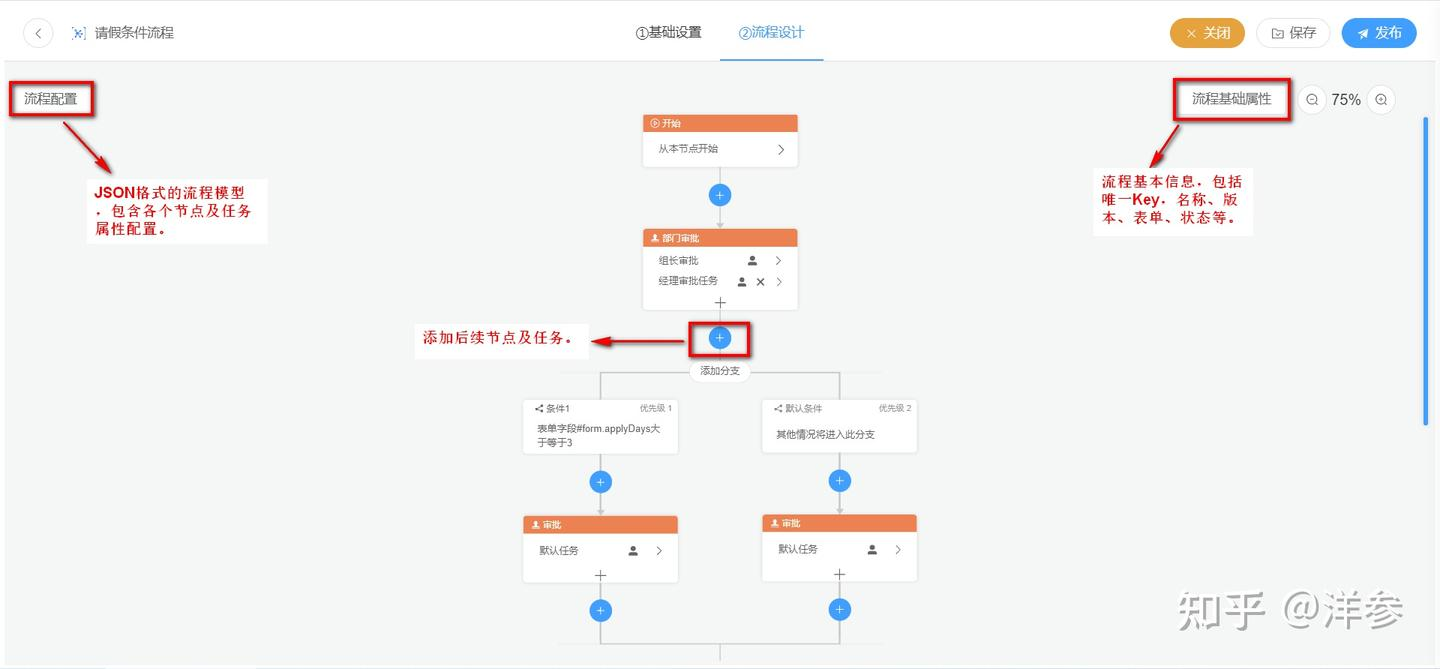

流程设计

• 流程配置

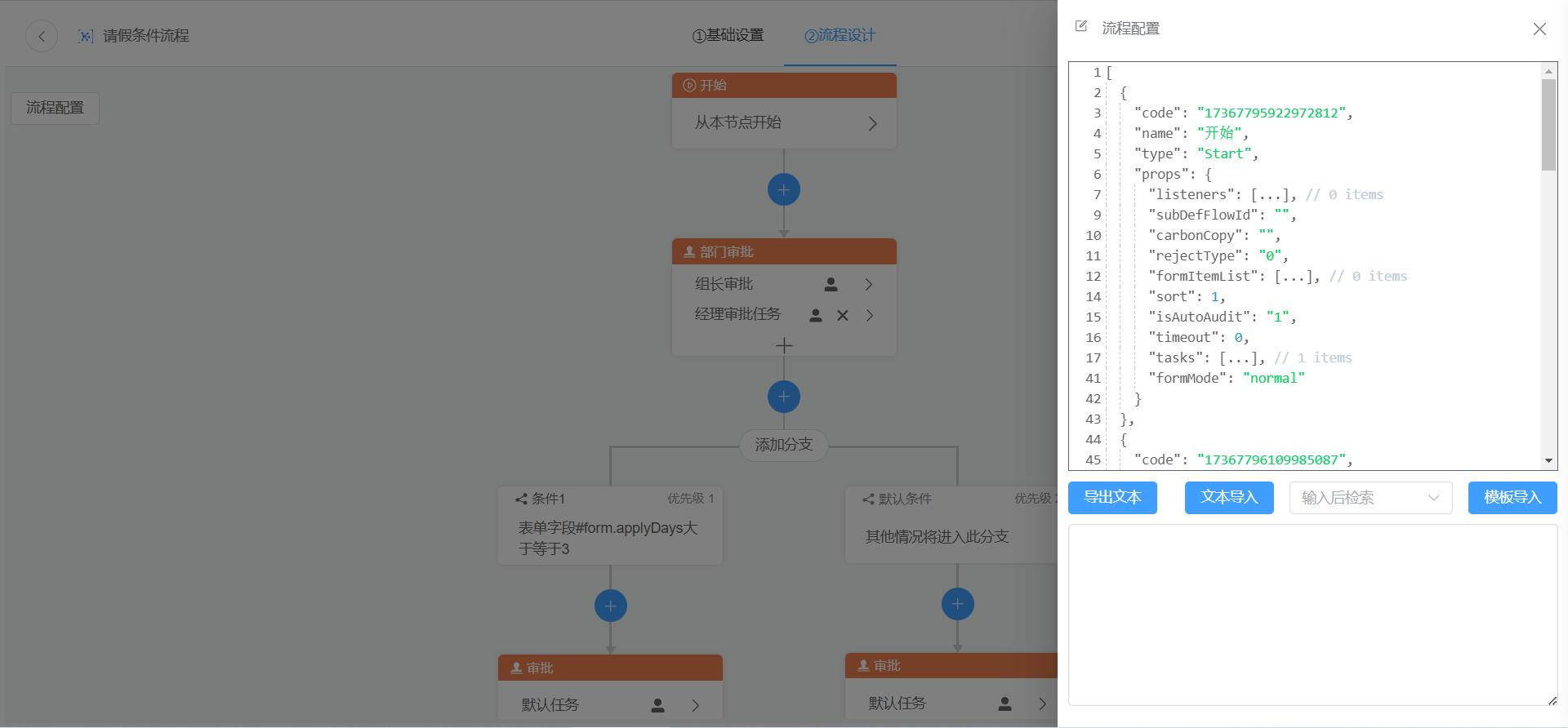

流程配置即为流程模型定义，为JSON格式，简洁、明了，还支持【导入】【导出】。方便流程迁移。

• 添加节点

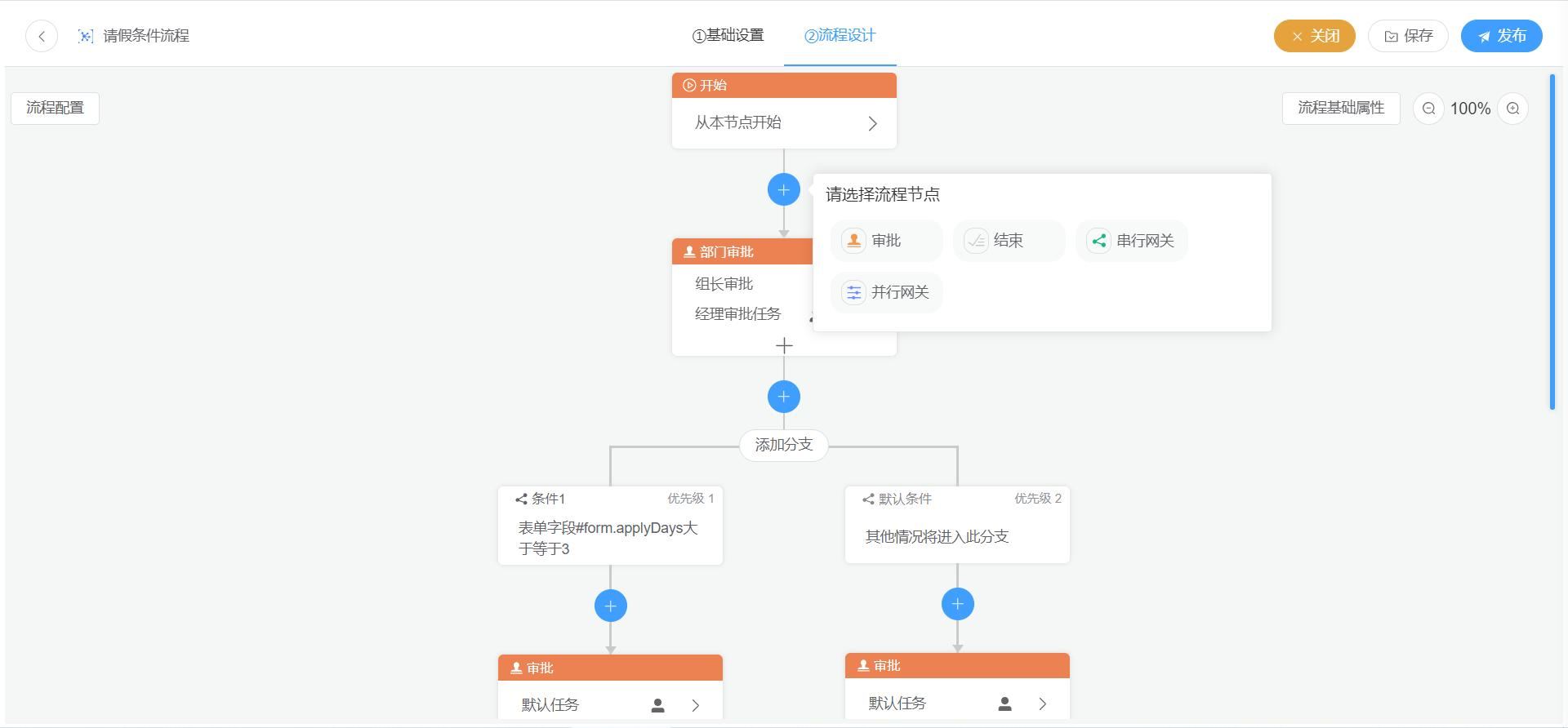

点击任一节点下面的+号，可以添加后续节点，如图：

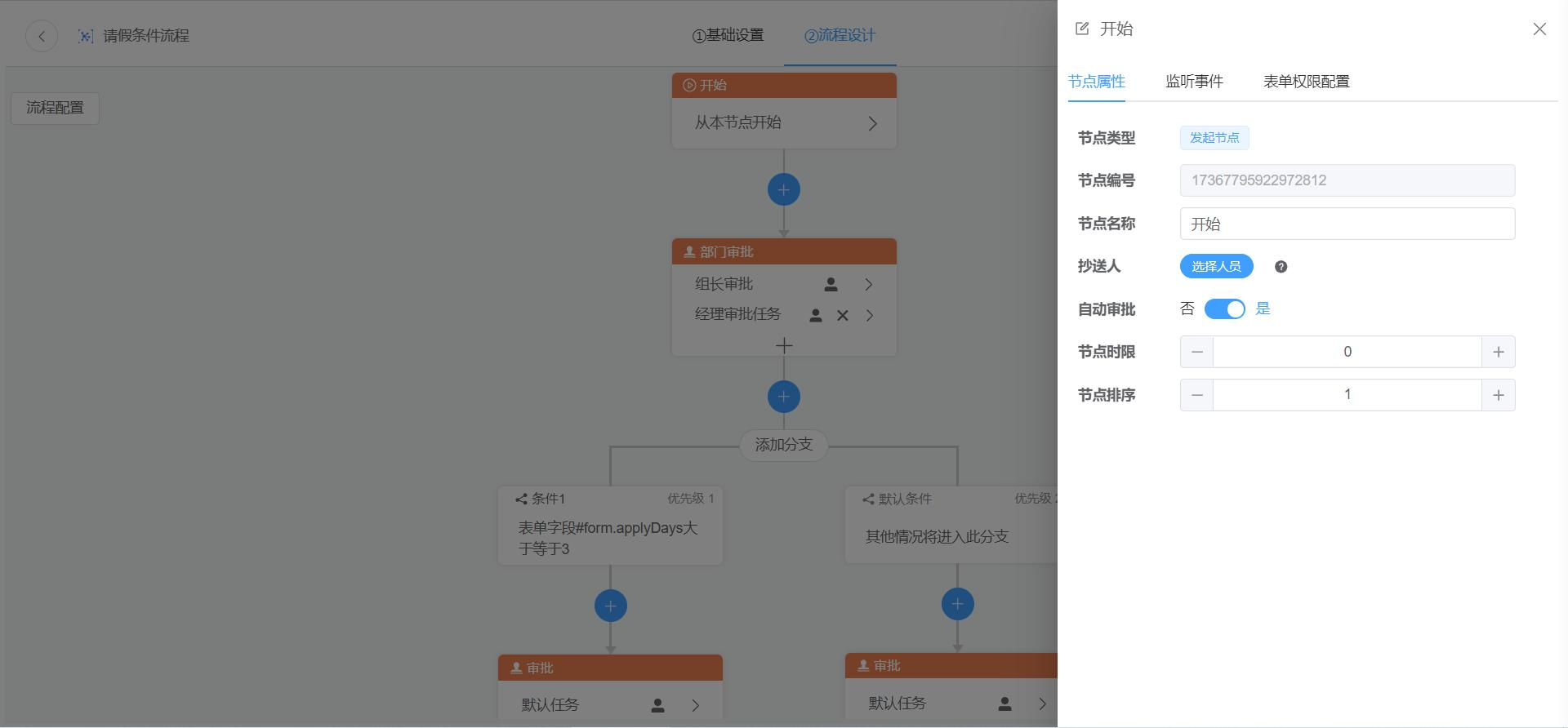

• 节点属性

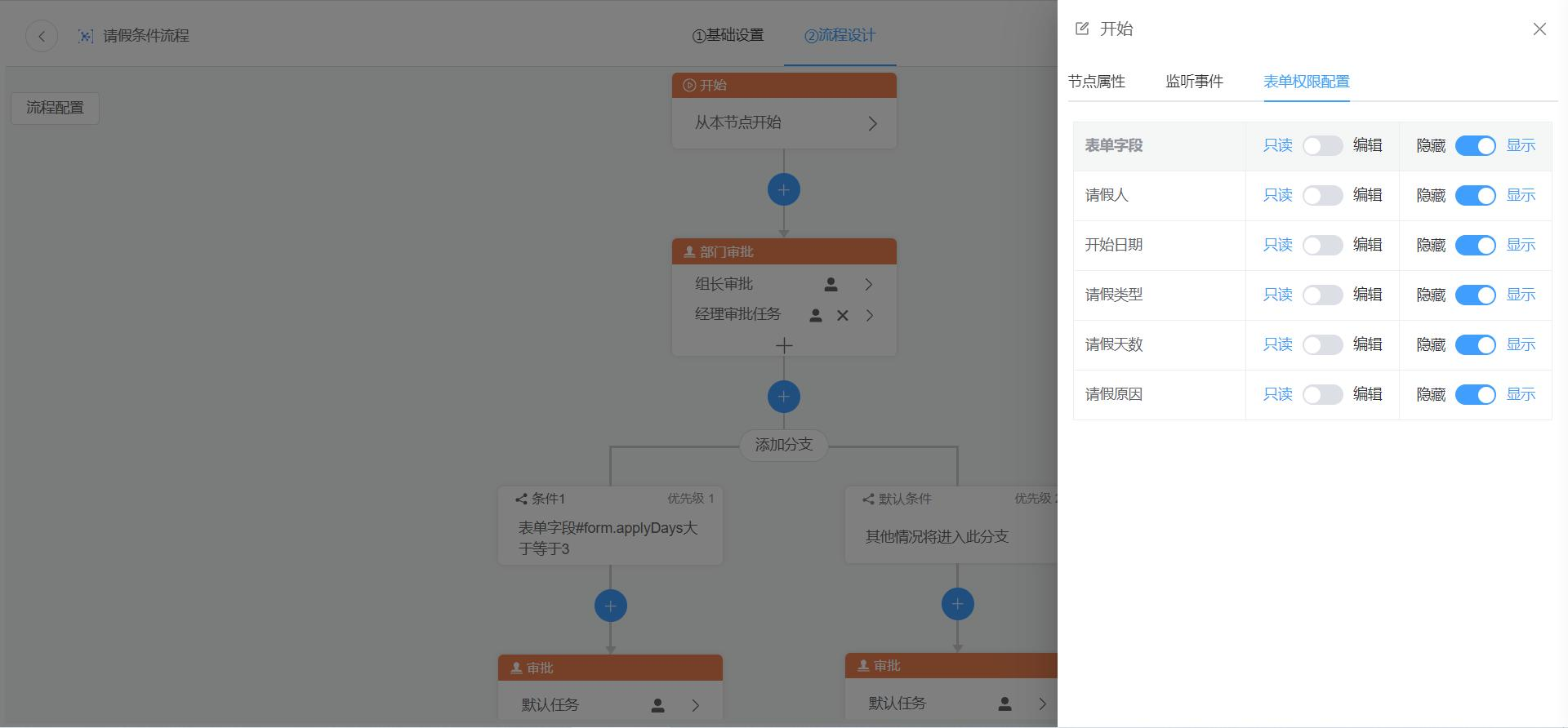

点击任一节点，可以编辑节点属性，如图：

• 任务属性

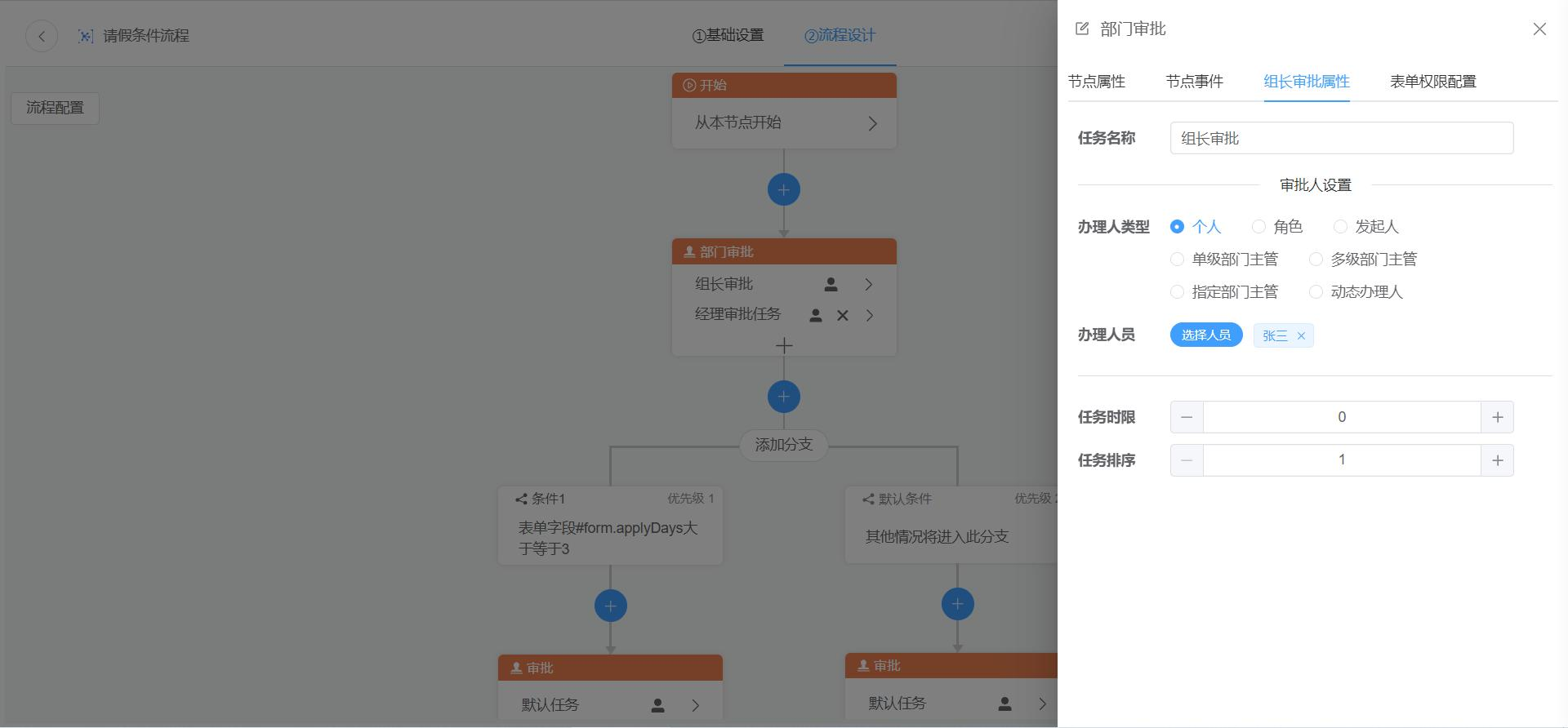

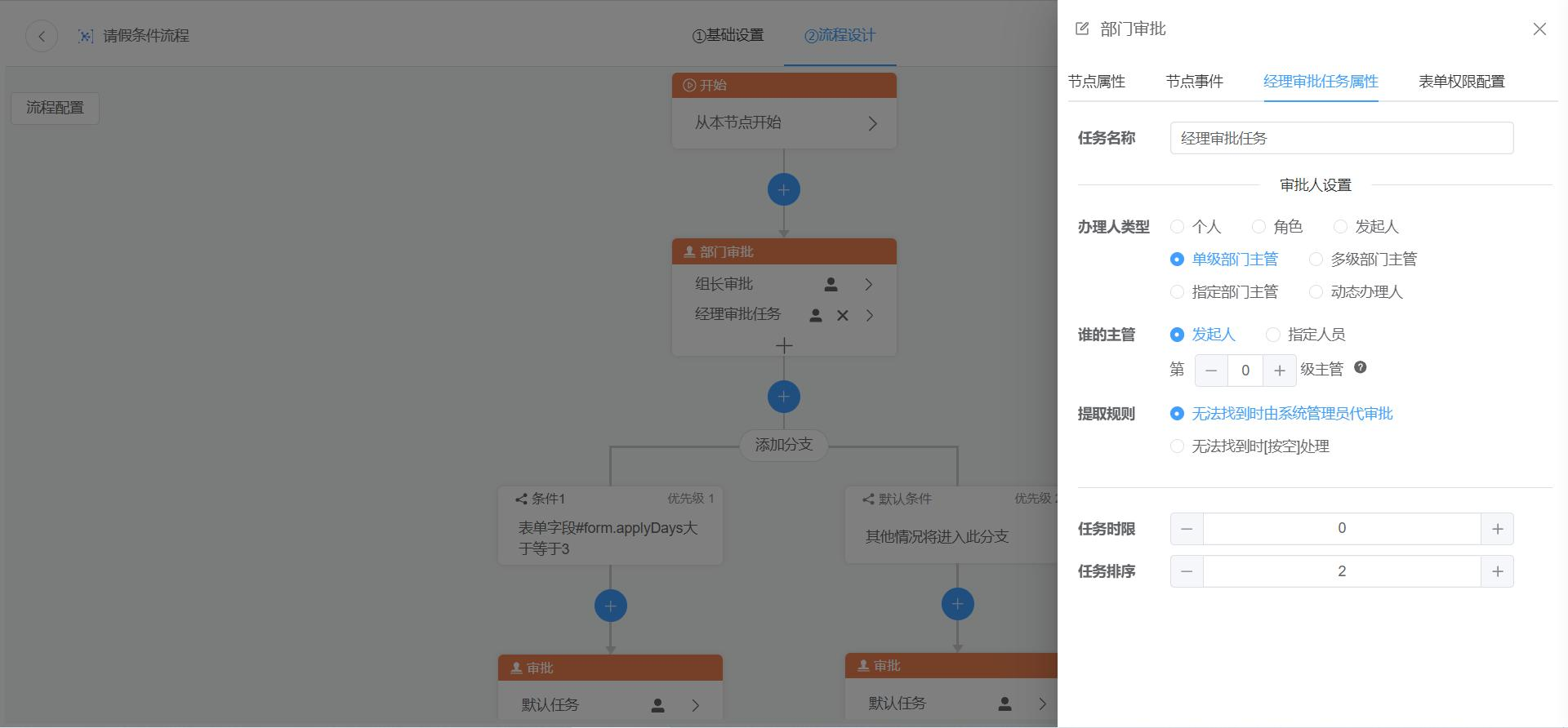

如果是审批节点（非开始、结束节点和串行、并行节点），则点击节点时，还可以设置节点任务属性，如果一个节点有多个任务，可以对每个节点任务属性进行设置。如图：

• 串行条件设置

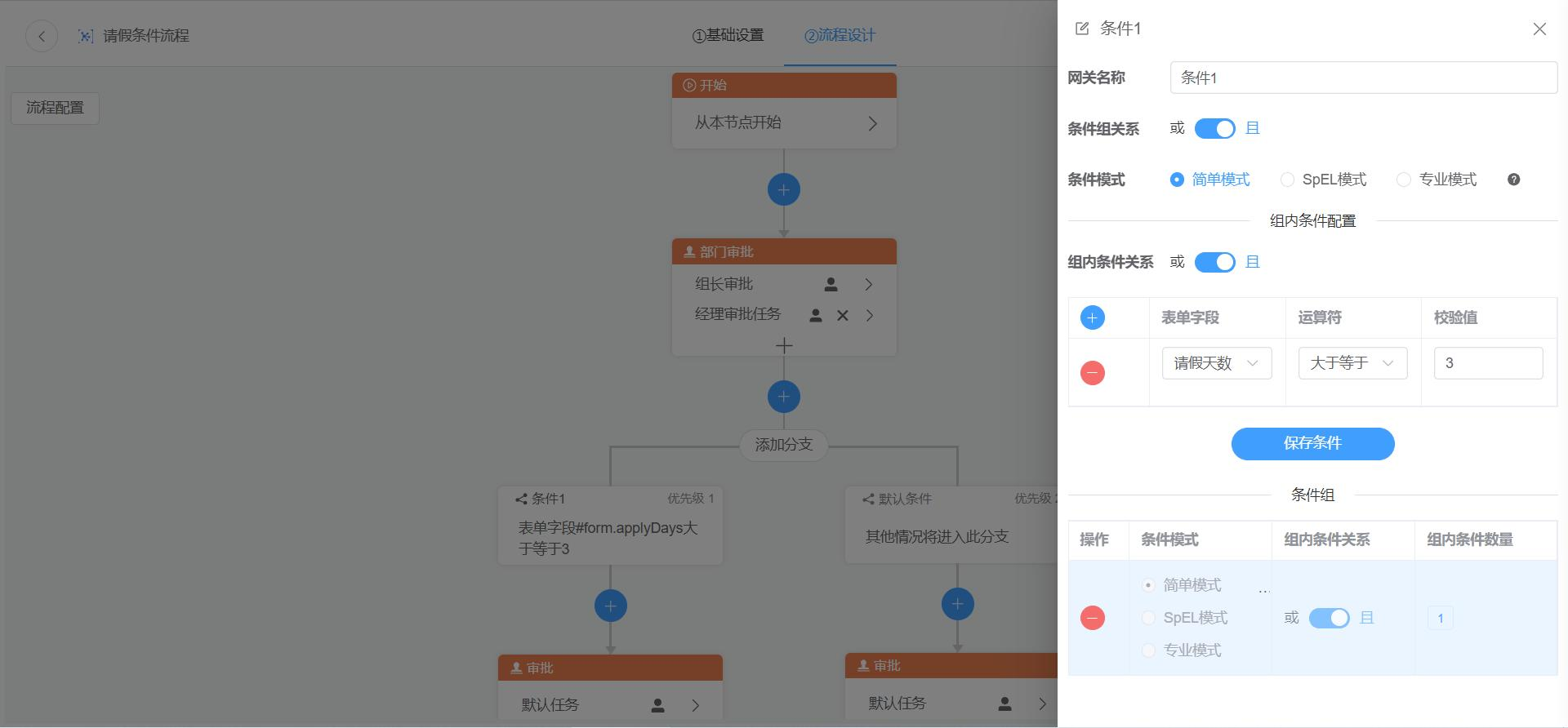

如果是串行节点，可以对非默认条件的分支进行条件设置，如下图，条件设置为【请假天数】 >= 3，表示当一个流程发起时，流程表单中的请假天数大于等于3，流程在【部门审批】节点办理完成后，进入到左侧条件分支。否则将进入右侧条件分支。

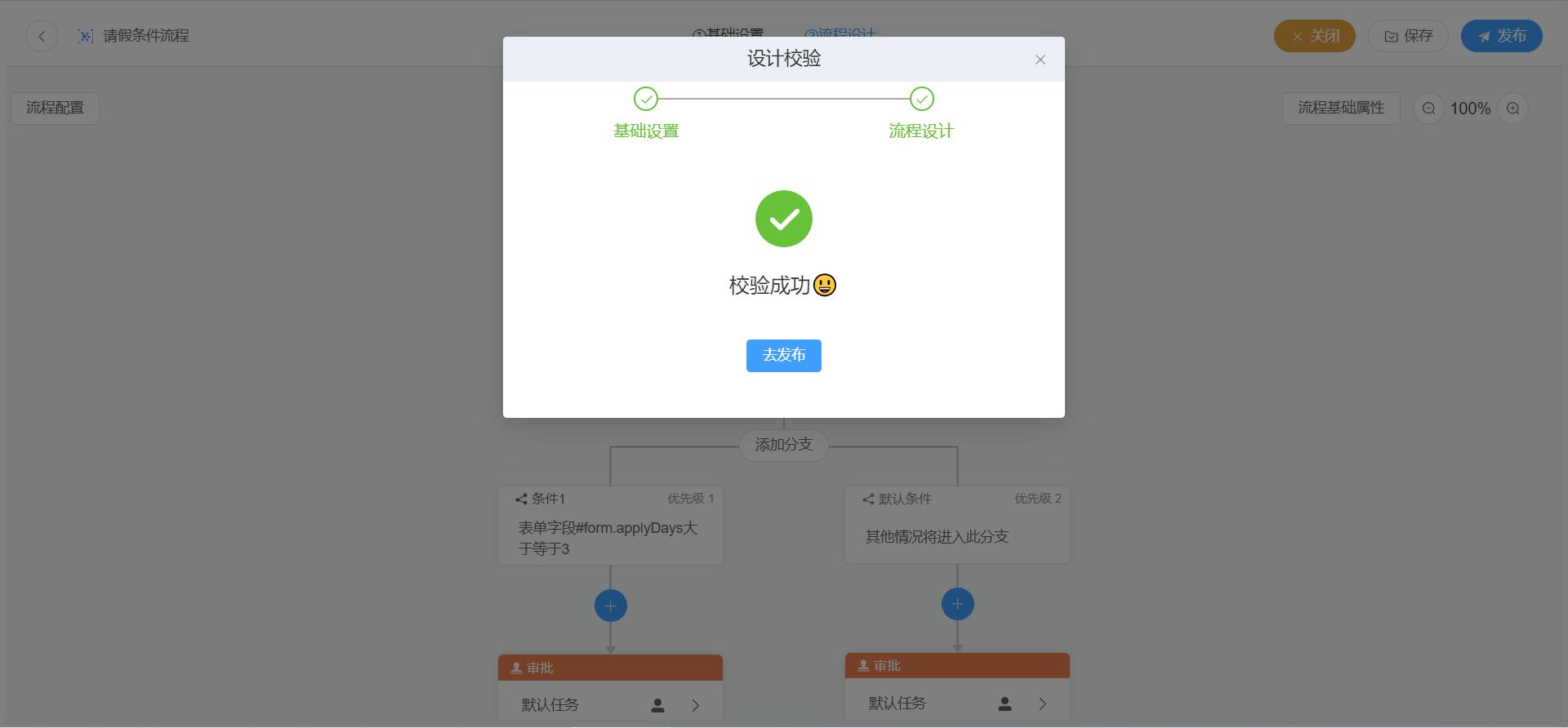

• 保存发布

完成流程设计后点击右上角【保存】或【发布】，将对流程设计进行保存或发布，区别在于【发布】后流程状态变更为发布。

至此，一个流程就设计完了，是不是特别简单呢。如果你对此感兴趣，或者觉得可能对你有帮助，请关注我，并在gitee仓库上started。后续会持续更新代码和内容。谢谢。
