AutoCAD文件（dxf、dwg）发布到 Geoserver作为地图图层

最新推荐文章于 2023-03-29 16:59:58 发布
最新推荐文章于 2023-03-29 16:59:58 发布
阅读量1.2k 收藏
点赞数
原文链接：http://www.cnblogs.com/lianshanIn17/p/10255694.html
版权

目录

一、Geoserver服务运行

二、dwg文件转dxf

三、dxf转shp

四、shp转文件查看

五、shp文件style设置

六、shp文件导入到Geoserver

七、open Layer 展示

本博客中涉及的操作只适用于，OpenStreetMap数据源，其他数据源需要融汇贯通。

准备环境

一、Geoserver服务运行

java sdk、tomcat、Geoserver

具体配置过程参见：

在windows环境下配置GeoServer

二、dwg文件转dxf

 工具软件：Autodesk AutoCAD 2016

Autodesk AutoCAD 2016插件：Arcgis for AutoCAD

这一步主要的目的是转化格式和坐标。

1.使用AutoCAD打开文件、去掉多余的图层和信息

打开autoCAD文件，整理文件信息

2.加载ArcGIS for AutoCAD调整坐标和文件大小

（1）加载过程及操作参见

ArcGIS for AutoCAD轻松实现ArcGIS 与 AutoCAD互操作

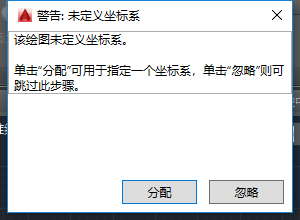

 （2）分配坐标。这一步很关键，关系到与原有的shp文件是否在同一坐标系。

         本博客采用的坐标系ESPG:900913（来自原有的shp文件，open street map导出的shp文件和osm文件采用的就是这一坐标系）

（3）选择坐标系。

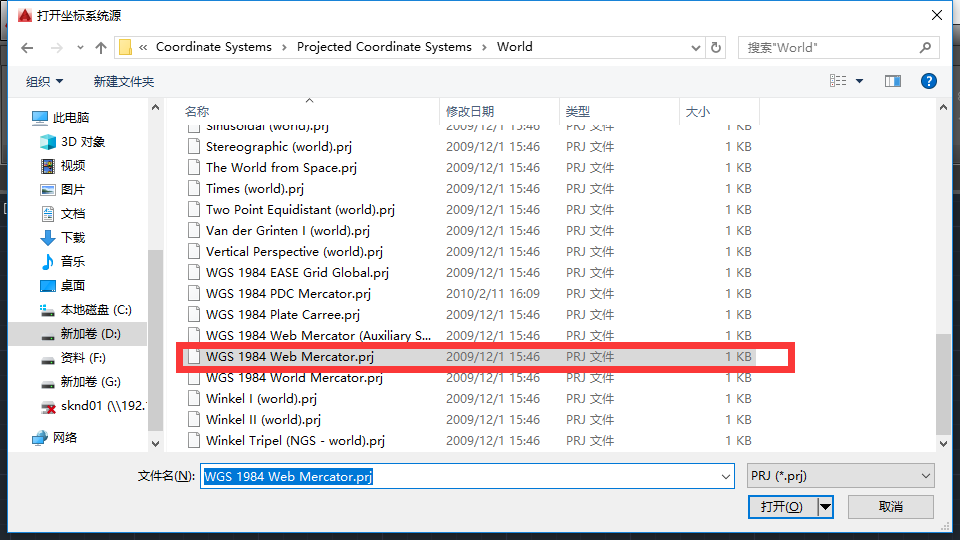

　　选择ArcGIS for AutoCAD安装目录 D:\Program Files\ArcGIS for AutoCAD 355\Coordinate Systems\Projected Coordinate Systems\World 下的WGS 1984 Web Mercator.prj

    　坐标说明参见  https://www.cnblogs.com/arxive/p/6103358.html?utm_source=itdadao&utm_medium=referral

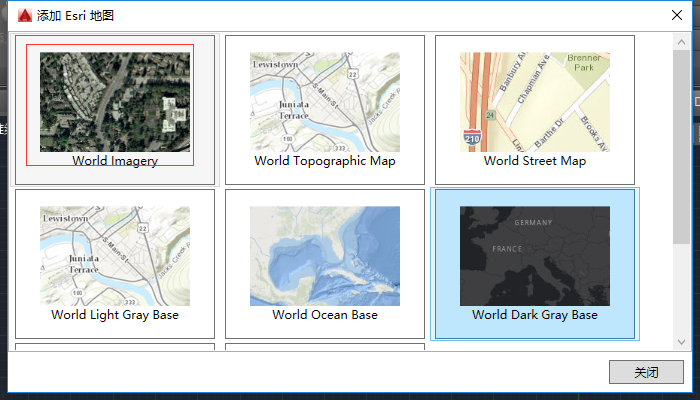

（4）选择地图类型，选择world Imagery

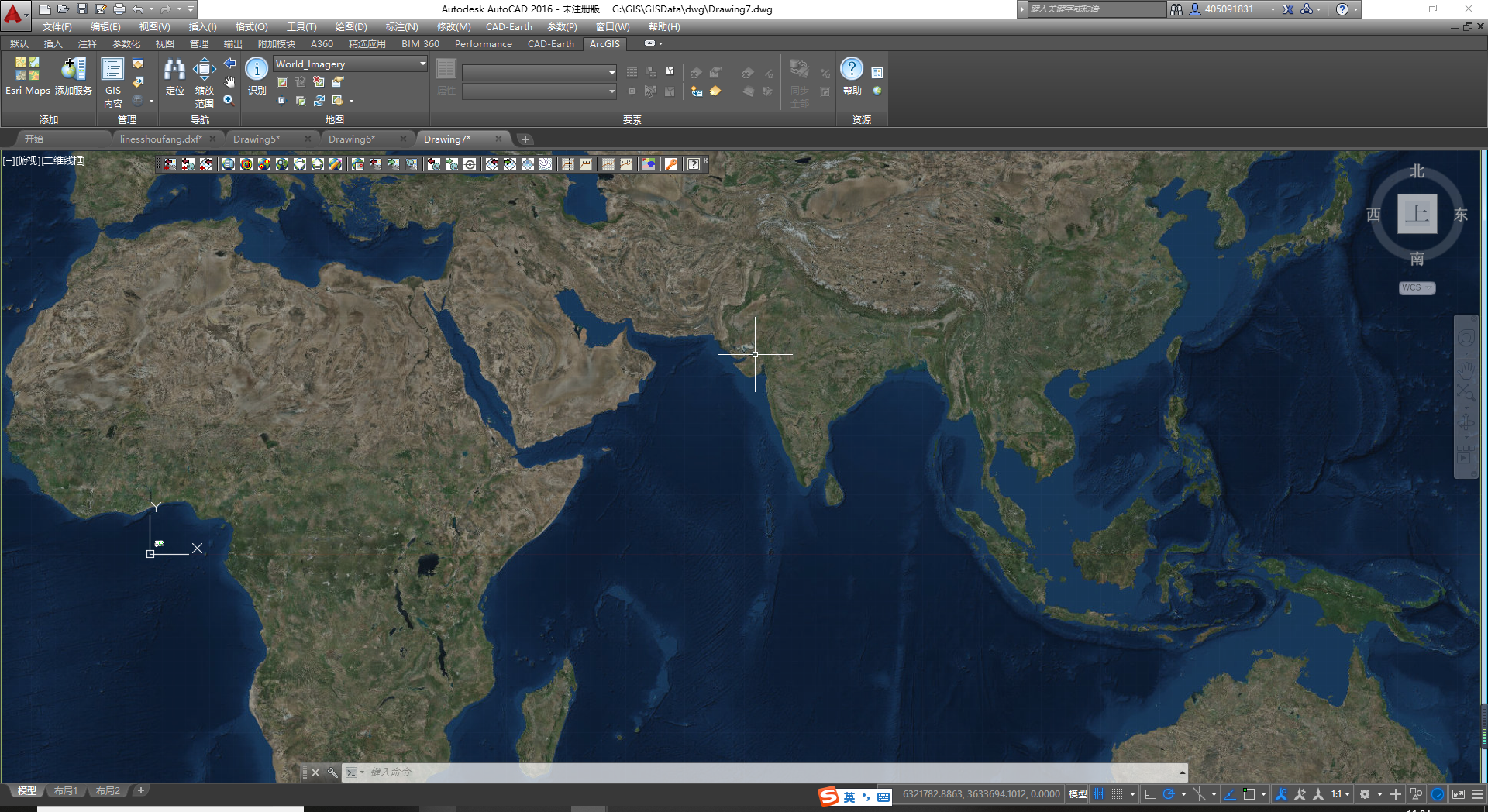

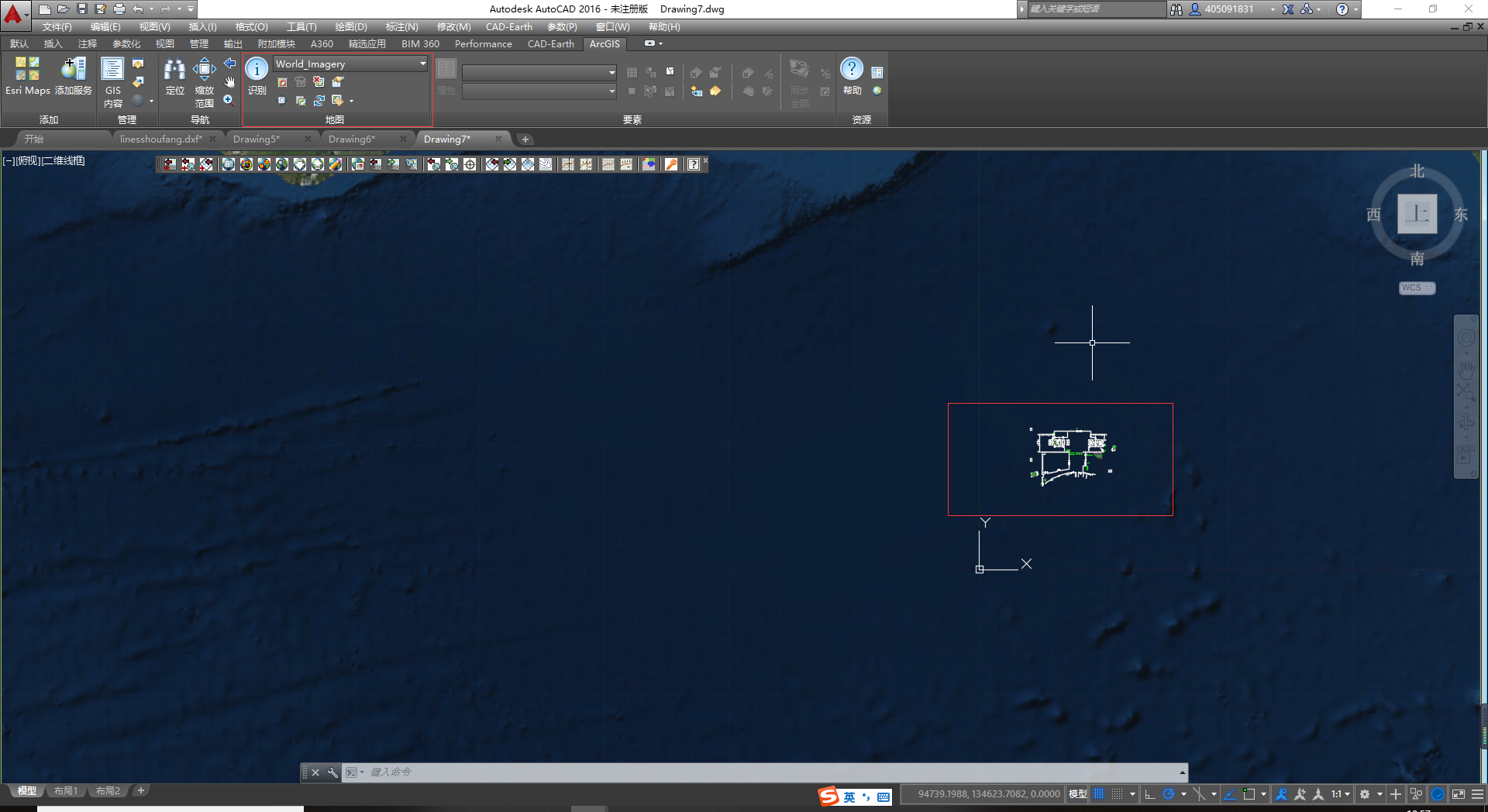

(5)地图导入后的效果，如果一开始看不到地图，就缩放地图。此时AutoCAD的坐标原点与之前选择的地理坐标原点重合。（ESPG:900913的坐标原点在非洲西部的大西洋中）

（6）整体显示

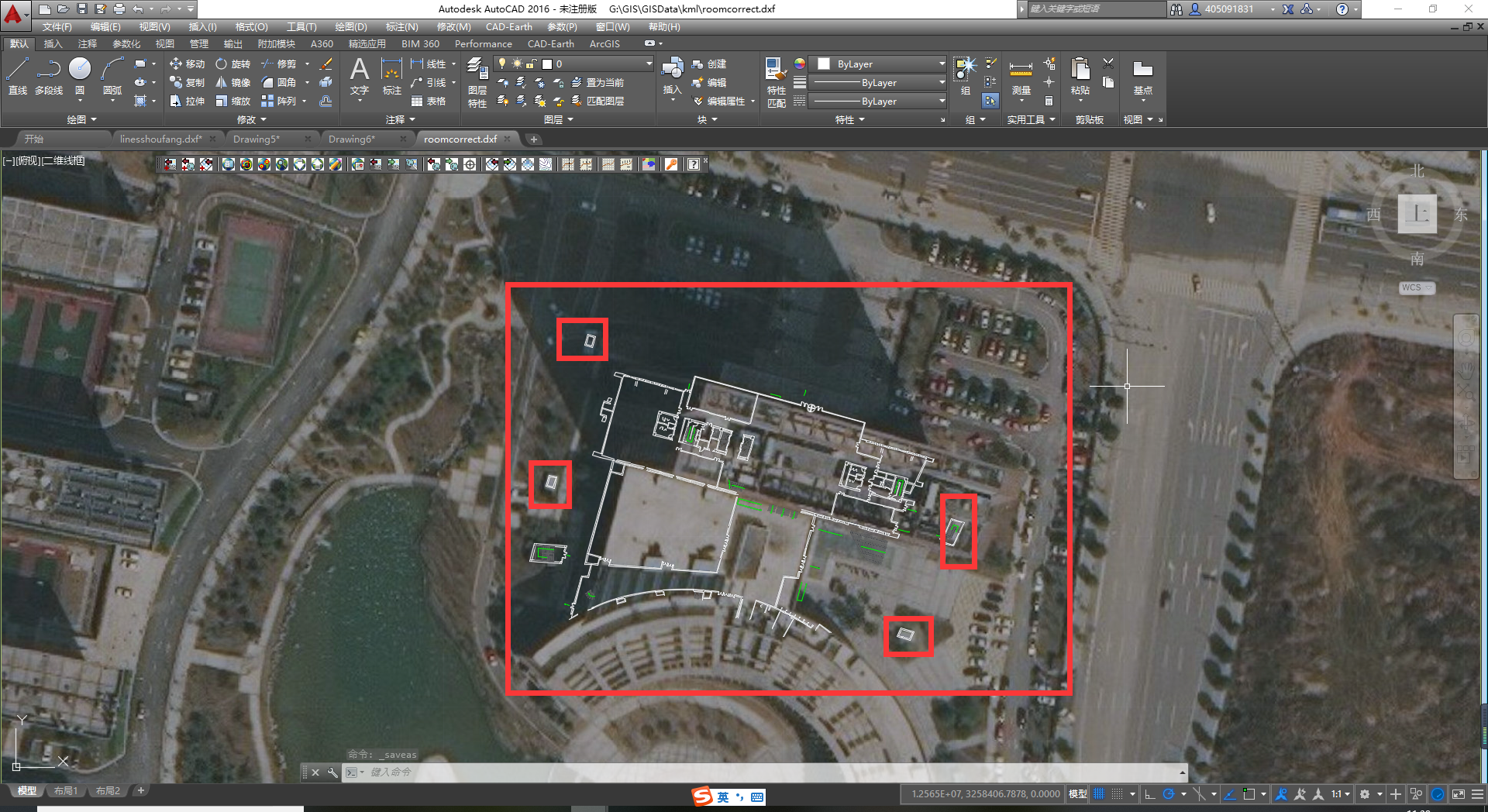

（6）平移图形到目标位置，并缩放图形至目标大小。

(7)保存文件为dxf或者dwg格式。

三、dxf或者dwg转shp

 工具：QGIS 3.4.1

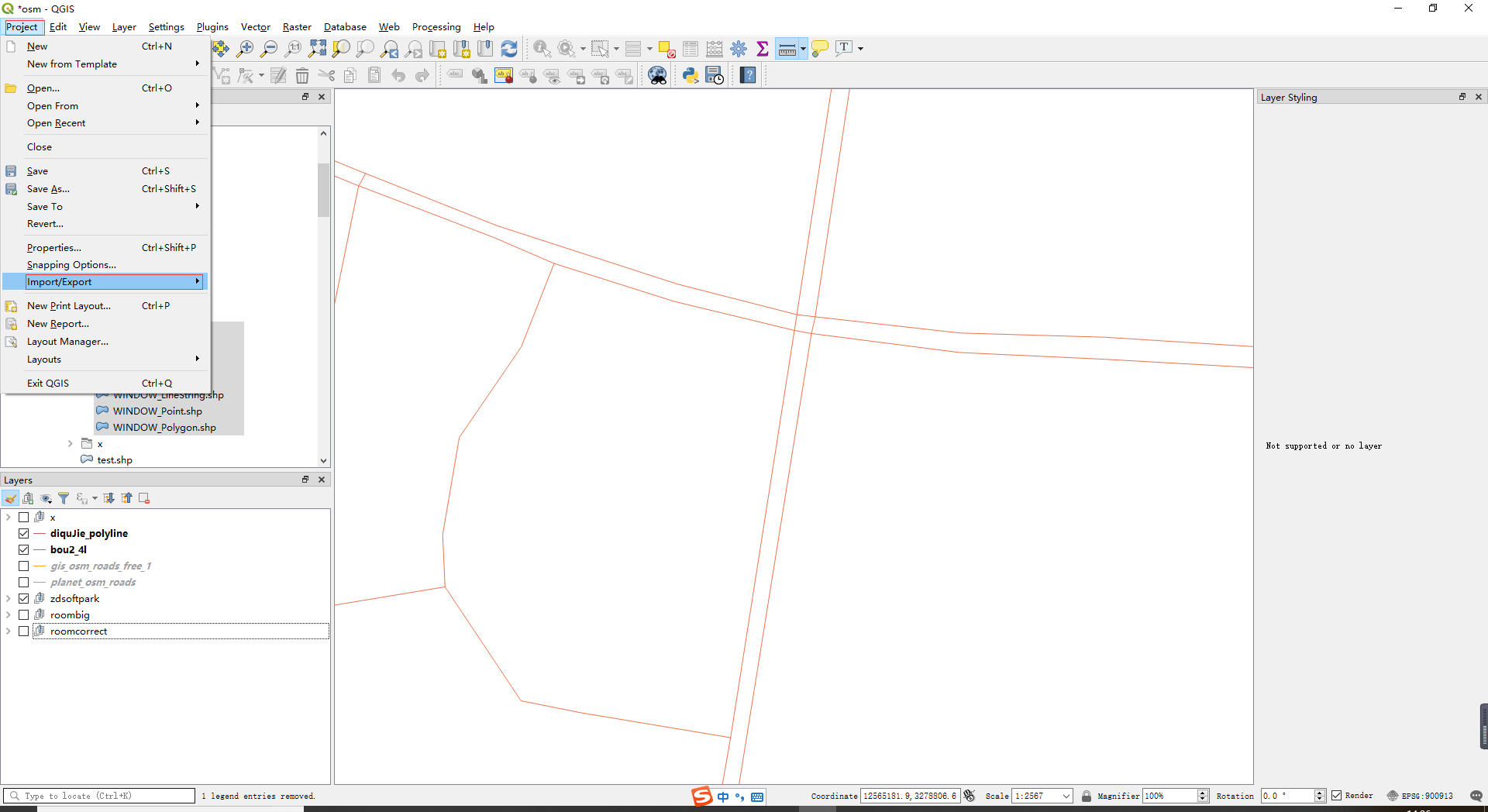

(1)导入dxf或者dwg,如果在Project中没有看到Import/Export -> Import Layers from dwg/dxf ，那么跳到（2）为QGIS添加插件  “DXF Importer /DXF2Shp ”。

不记得该功能是软件自带，还是插件新增的。

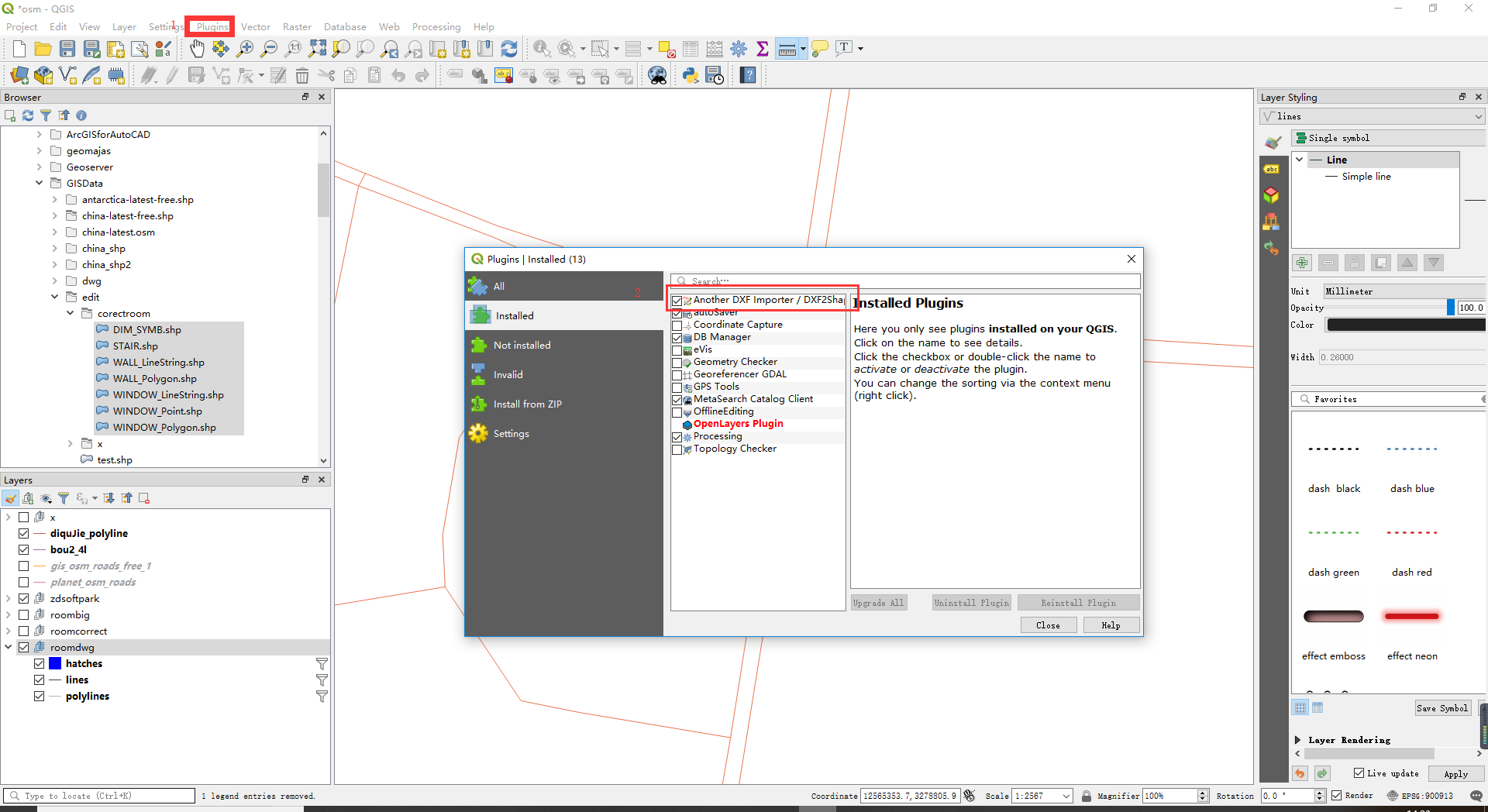

(2)添加插件DXF Importer /DXF2Shp。在plugins|installed 窗口中 搜索安装 该插件

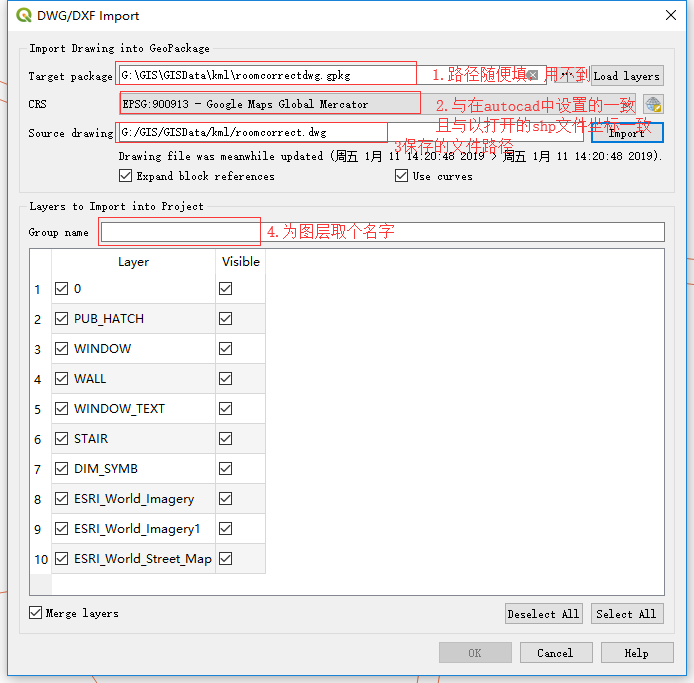

（3）导入配置填写如图，我的图层取名为“EPSG：900913room”.

我导入dwg文件的时候报错，丢掉了一些需要显示的内容，导入dxf时没有报错。

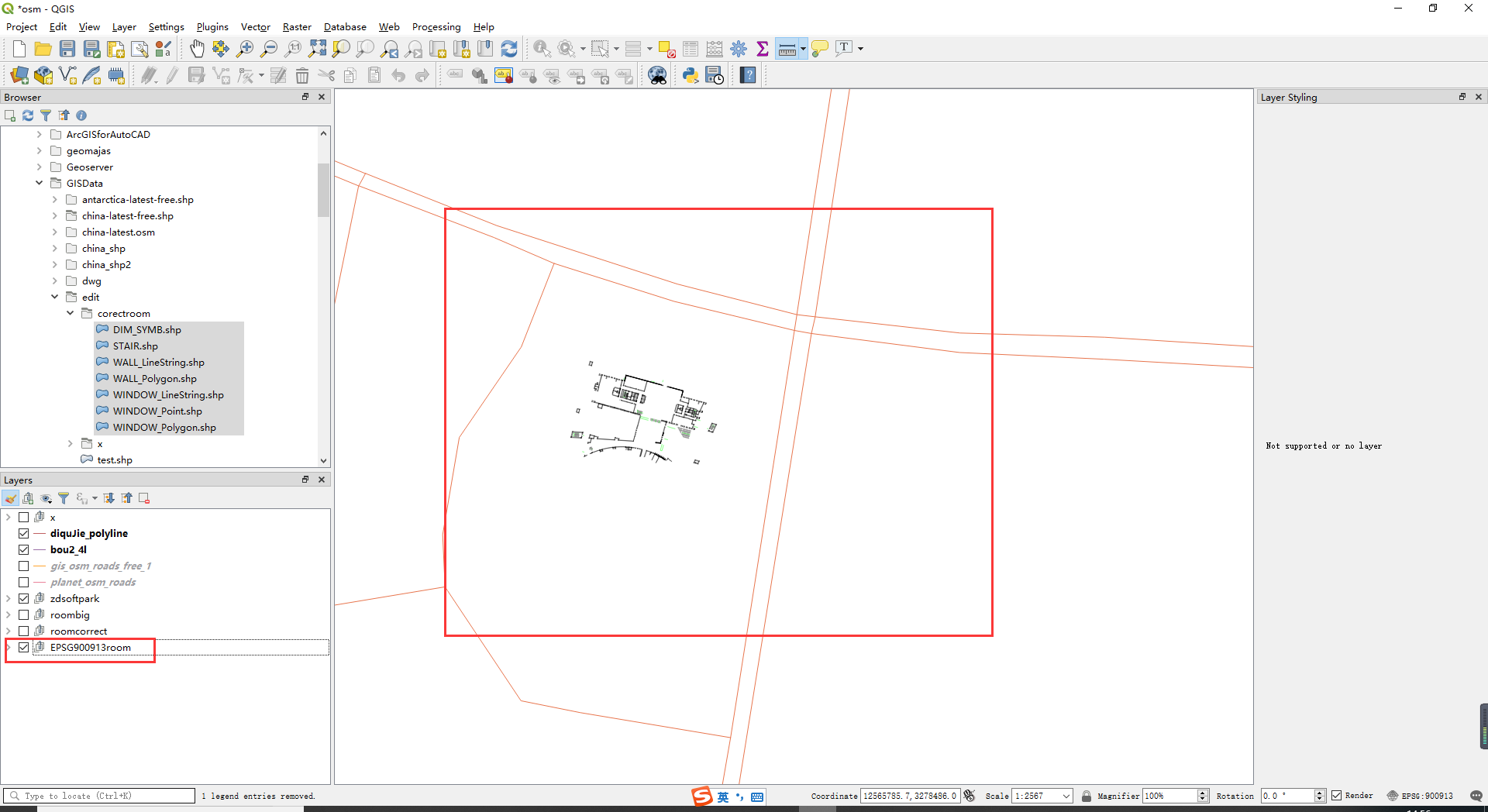

（4）导入以后，软件左下方出现图层。选中新导入的图层并右击，选择“Zoom to Group ”或者“Zoom to Layer”。

显示效果如图,图片中同时显示了Open Street Map 的 gis_osm_roads_free_1.shp 文件作为参照。

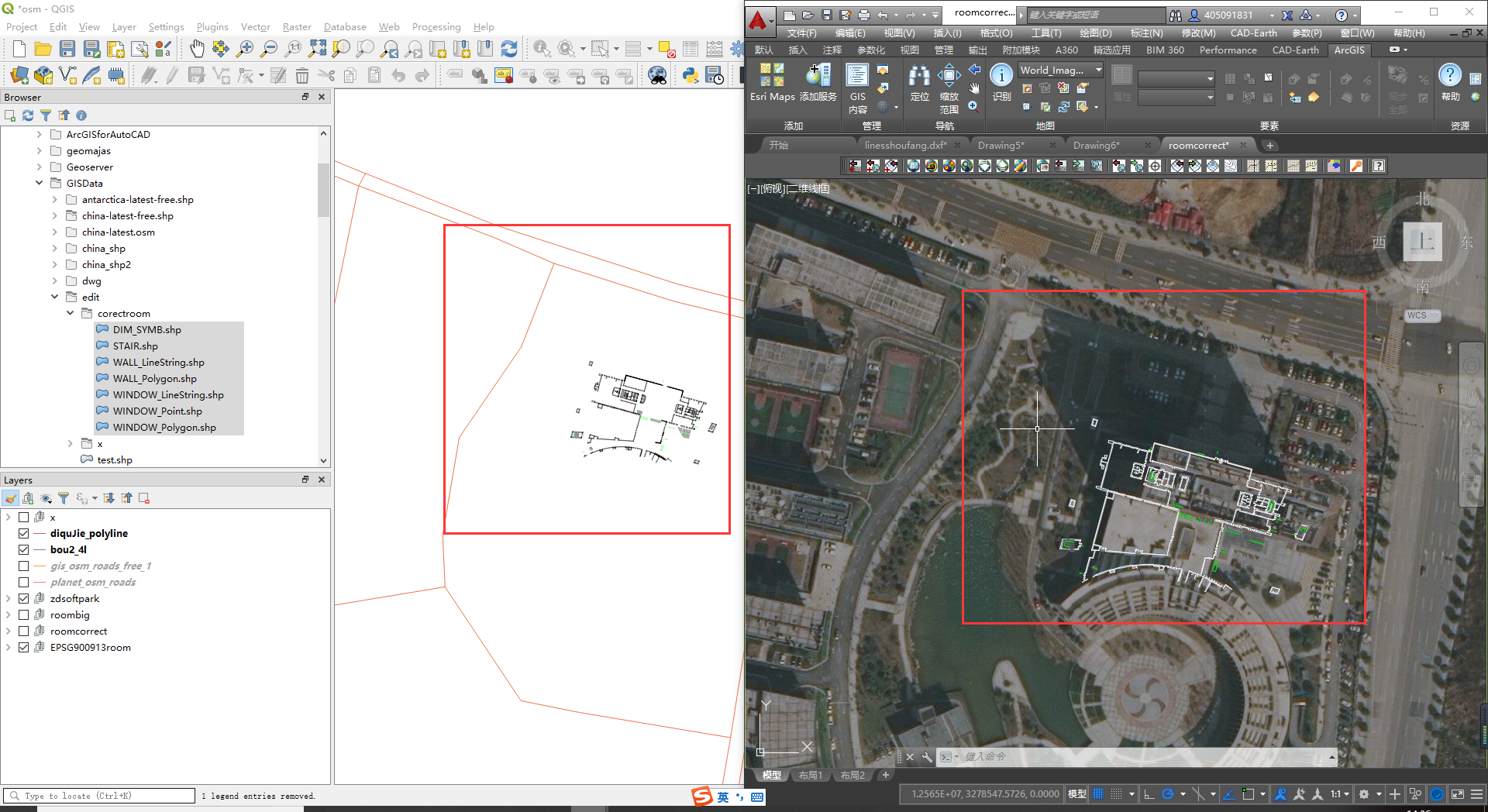

对比效果

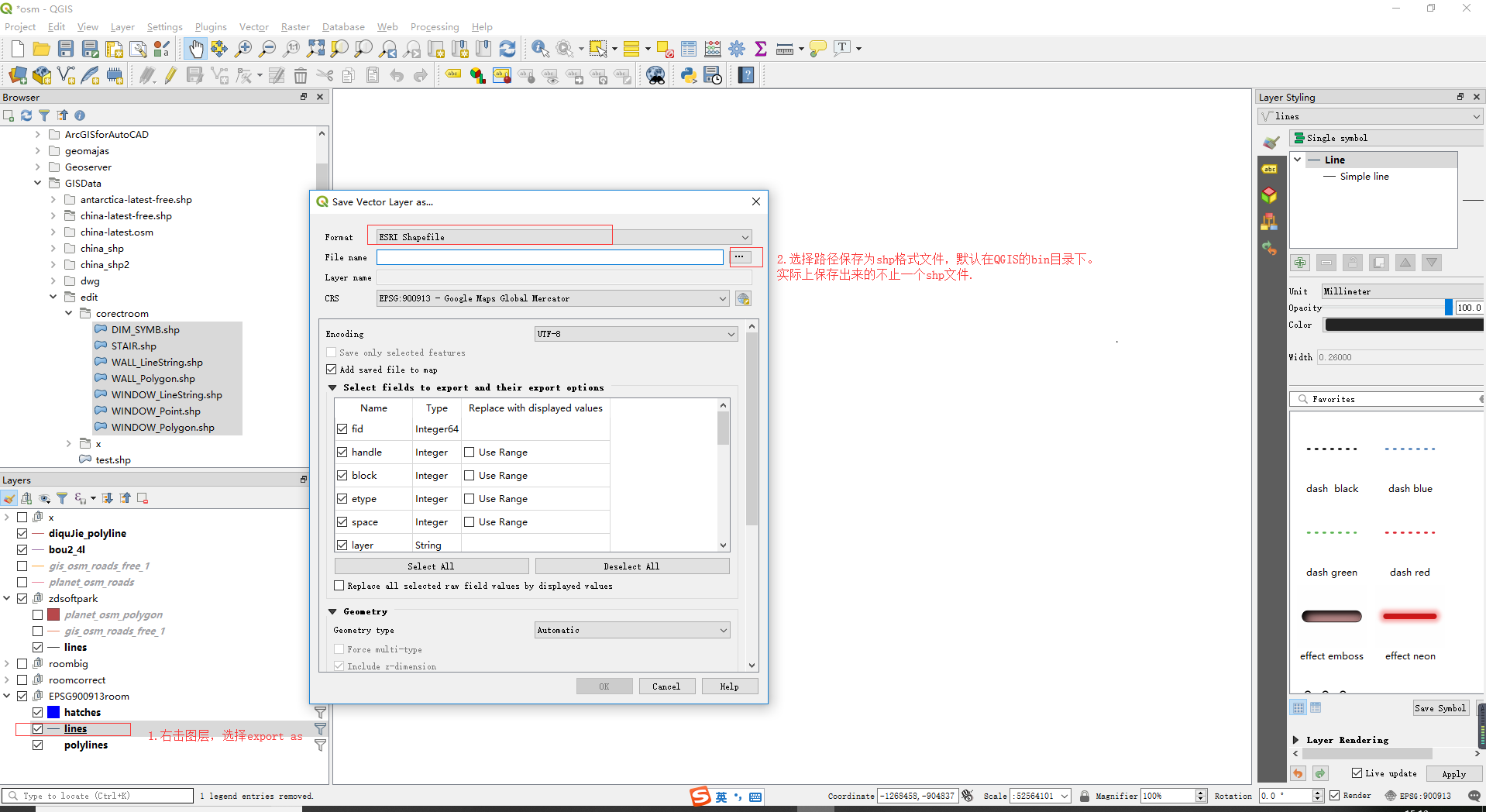

（4）导出为shp文件 右击图层 选择 Export -> Save Feature AS ... 弹出下图对话框

将gruop下的各个图层导出到shp文件

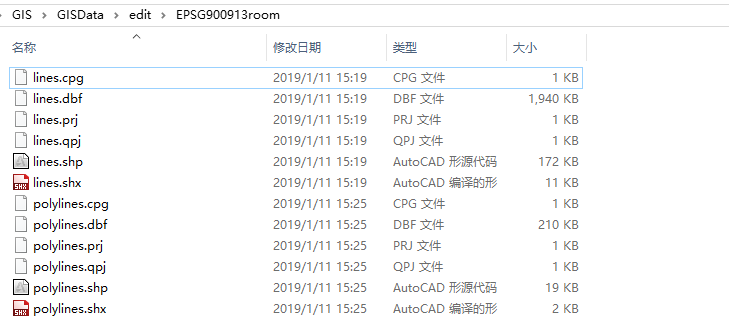

（4）文件



四、shp转文件查看

工具:uDig

uDig，不仅是shp文件查看工具跟重要的是，设计渲染样式的工具



具体操作参见

如何用uDig美化地图并发布到GeoServer

https://blog.csdn.net/coderwait/article/details/80453162



五、shp文件style设置

 同上

六、shp文件导入到Geoserver

具体操作见 如何用uDig美化地图并发布到GeoServer

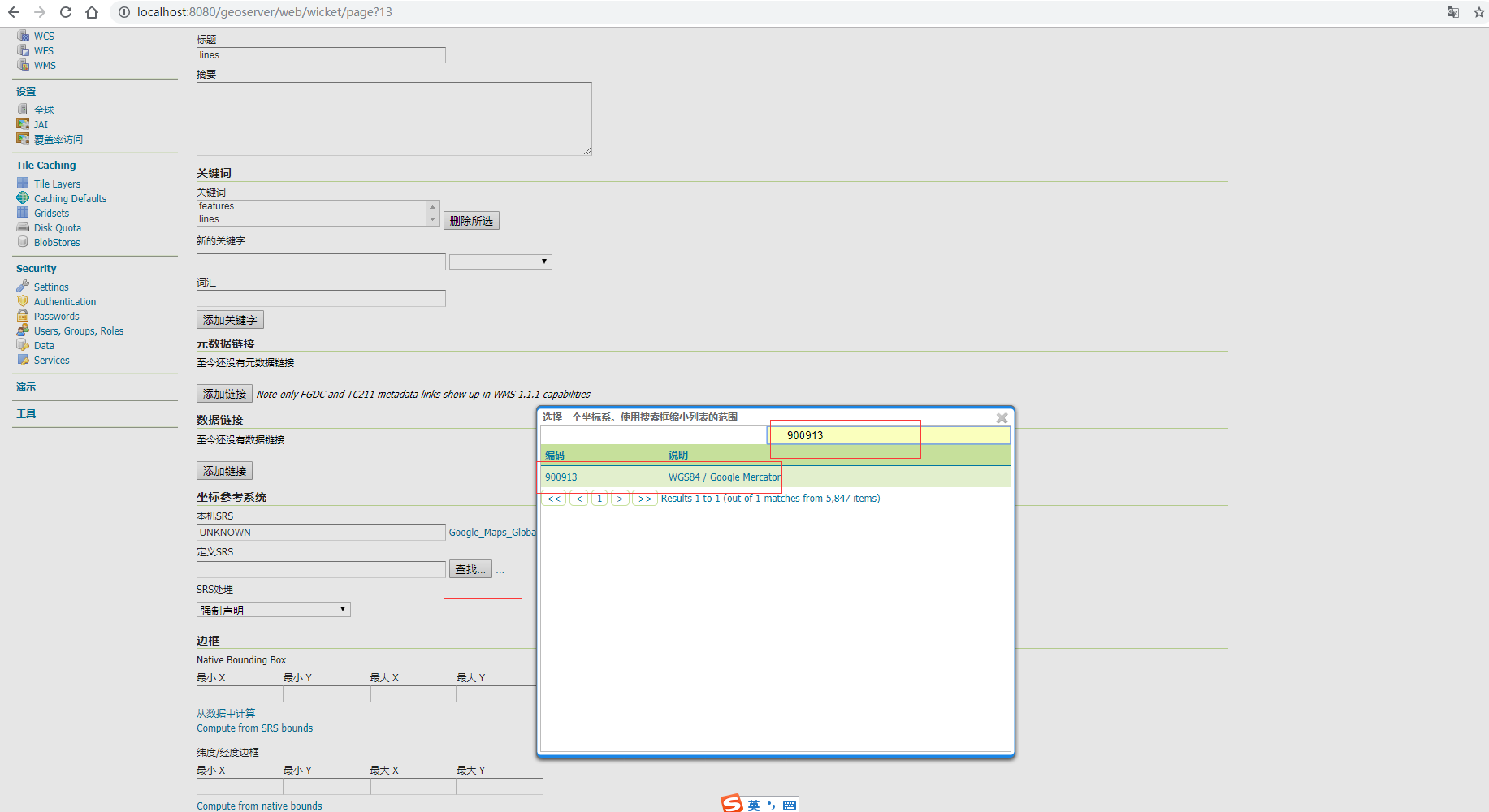

(1)图层发布时，坐标系选择。

发布完成后显示。

七、Openlayers 展示

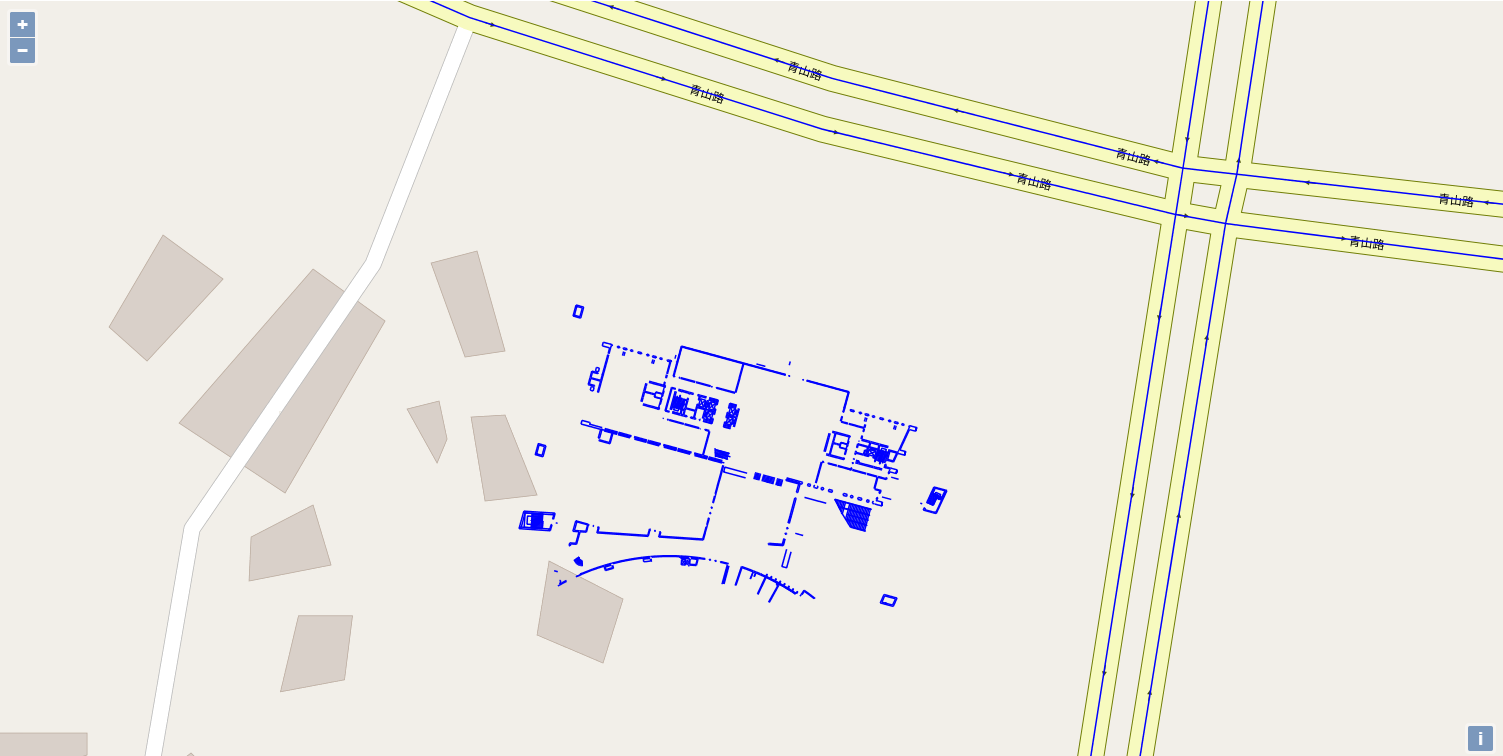

（1）显示结果。蓝色的线条为Geoserver服务提供的数据，我在Geoserver中导入了Open steet map的道路（OSM）数据 一并显示出来了，蓝色的小方块是dwg的文件内容

显示效果较差主要是因为图层的style文件没有配置

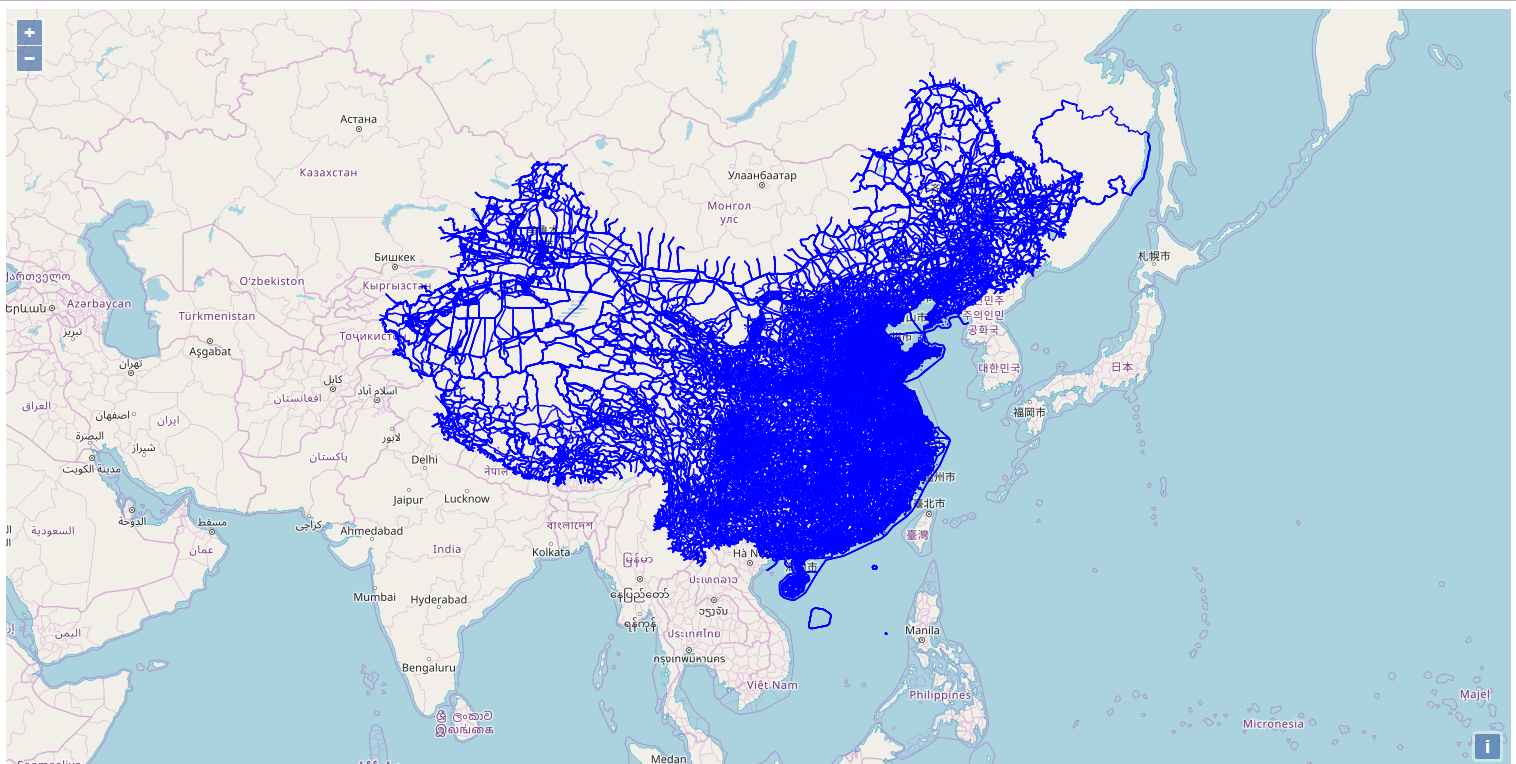

整体效果，open Street map 中 中国的数据没有台湾和藏南



（2）OpenLayers3  html 源码。

<!DOCTYPE html>
<html>
  <head>
    <title>Tiled WMS</title>
    <link rel="stylesheet" href="https://openlayers.org/en/v3.20.1/css/ol.css" type="text/css">
    <!-- The line below is only needed for old environments like Internet Explorer and Android 4.x -->
    <script src="https://cdn.polyfill.io/v2/polyfill.min.js?features=requestAnimationFrame,Element.prototype.classList,URL"></script>
    <script src="https://openlayers.org/en/v3.20.1/build/ol.js"></script>
  </head>
  <body>
    <div id="map" class="map"></div>
    <script>
      var layers = [
		//OpenSteetMap地图来源网络
        new ol.layer.Tile({
          source: new ol.source.OSM()
        }),
		//OpenSteetMap 道路图层
		new ol.layer.Tile({
          //extent: [-13884991, 2870341, -7455066, 6338219],
          source: new ol.source.TileWMS({
			url: 'http://localhost:8080/geoserver/wms',
			params: {'LAYERS': 'china:planet_osm_roads_big', 'TILED': true},
			serverType: 'geoserver'
          })
        }),
		//dxf文件的图层
		new ol.layer.Tile({
        //  extent: [-13884991, 2870341, -7455066, 6338219],
          source: new ol.source.TileWMS({
            url: 'http://192.168.0.157:8080/geoserver/wms',
            params: {'LAYERS': 'chinaoutline:lines', 'TILED': true},
           serverType: 'geoserver'
          })
        }),
		new ol.layer.Tile({
        //  extent: [-13884991, 2870341, -7455066, 6338219],
          source: new ol.source.TileWMS({
            url: 'http://192.168.0.157:8080/geoserver/wms',
            params: {'LAYERS': 'chinaoutline:polylines', 'TILED': true},
           serverType: 'geoserver'
          })
        })
      ];
      var map = new ol.Map({
        layers: layers,
        target: 'map',
        view: new ol.View({
          center: [12590580.877,3254259.398 ],//以自己文件的坐标为中心
          zoom: 10
        })
      });
    </script>
  </body>
</html>

　　



转载于:https://www.cnblogs.com/lianshanIn17/p/10255694.html
