c51单片机8位数码管-proteus仿真

环境准备：

-proteus 8.17

-keil c51

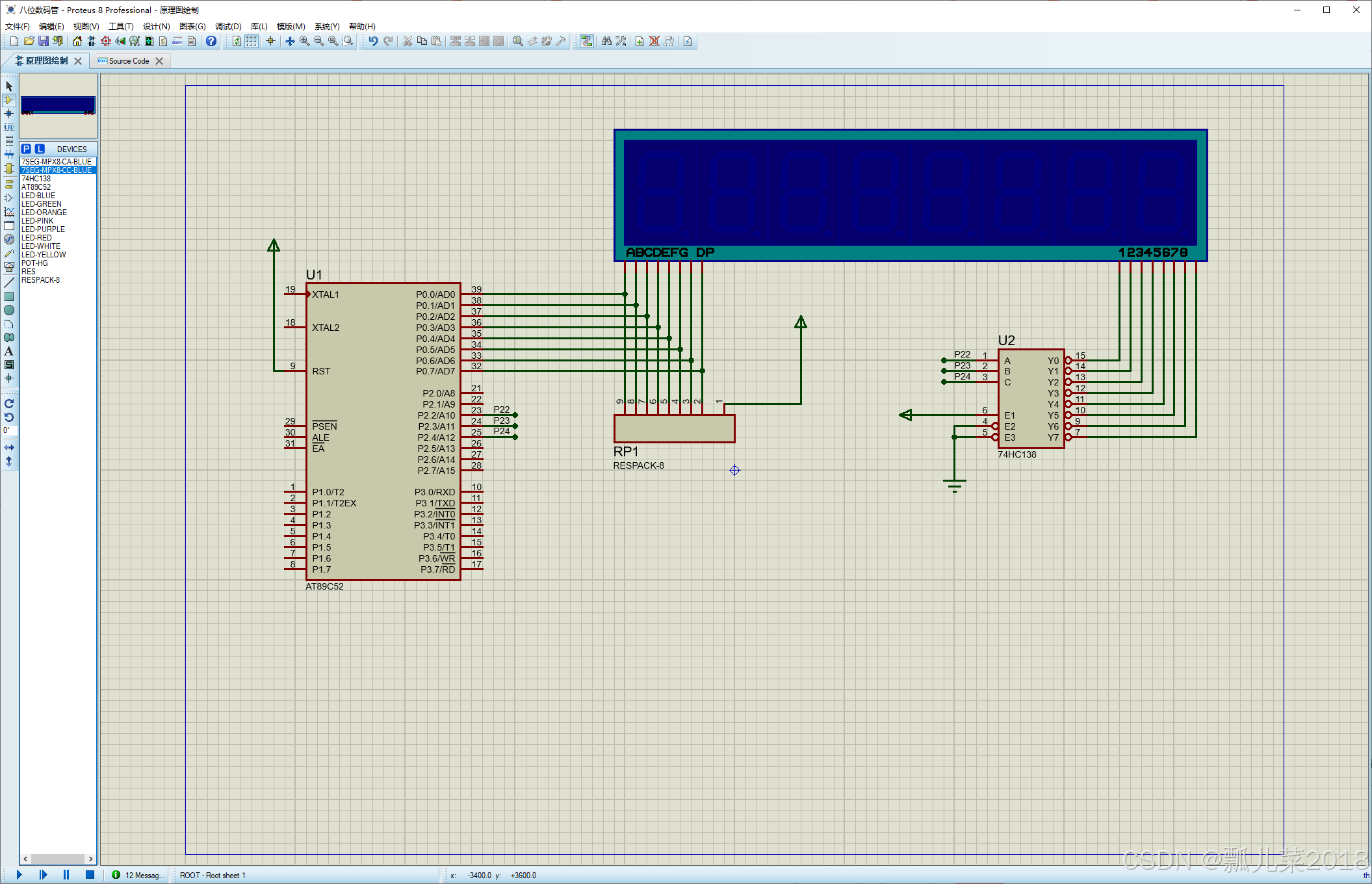

-仿真电路图设计

所需组件：74hc138译码器、八位共阴数码管、排阻8个一组。

代码实现：

/**************************************************************************************
*		              动态数码管显示实验												  *
实现现象：下载程序后数码管从右至左显示0-7。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/

#include "reg52.h"			 //此文件中定义了单片机的一些特殊功能寄存器

typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值

/*******************************************************************************
* 函 数 名         : delay
* 函数功能		   : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{
	while(i--);
}

/*******************************************************************************
* 函 数 名      : DigDisplay
* 函数功能		   : 数码管动态8个数码管显示
* 参数说明：  location：显示位置0 到7，八个位置。 num显示数字：0到9 十个数字
*******************************************************************************/
void DigDisplay(u8 location,int num)
{


		switch(location)	 //位选，选择点亮的数码管，
		{
			case(0):
				LSA=0;LSB=0;LSC=0; break;//显示第0位
			case(1):
				LSA=1;LSB=0;LSC=0; break;//显示第1位
			case(2):
				LSA=0;LSB=1;LSC=0; break;//显示第2位
			case(3):
				LSA=1;LSB=1;LSC=0; break;//显示第3位
			case(4):
				LSA=0;LSB=0;LSC=1; break;//显示第4位
			case(5):
				LSA=1;LSB=0;LSC=1; break;//显示第5位
			case(6):
				LSA=0;LSB=1;LSC=1; break;//显示第6位
			case(7):
				LSA=1;LSB=1;LSC=1; break;//显示第7位
		}

		P0=smgduan[num];//发送段码
		delay(500); //间隔一段时间扫描
		P0=0x00;//消隐

}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
void main()
{
	while(1)
	{
		//显示2024-12-31
		DigDisplay(0,2);
		DigDisplay(1,0);
		DigDisplay(2,2);
		DigDisplay(3,4);

		DigDisplay(4,1);
		DigDisplay(5,2);
		DigDisplay(6,3);
		DigDisplay(7,1);

	}
}

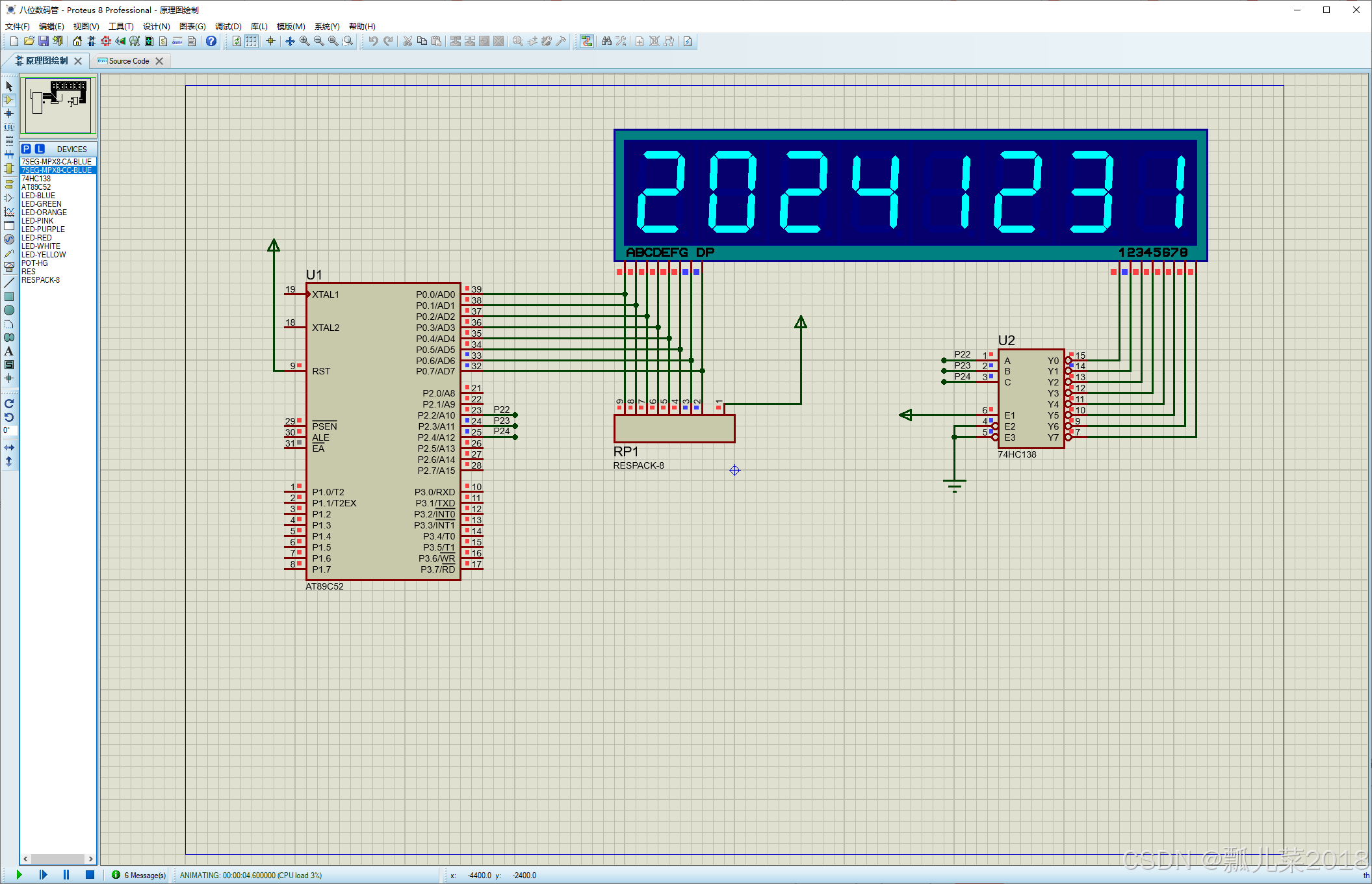

静态显示效果：
