Streamline(流线)，Pathline(迹线)，Streakline(脉线) and Timeline(时间线)

流线、迹线、脉线和时间线可以用来描述和可视化流动，它们的定义如下：

1、流线

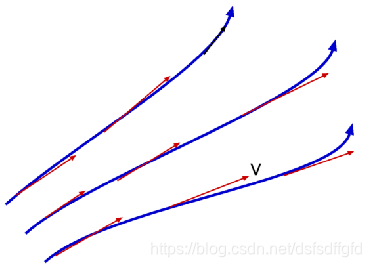

流线是在给定时刻，画出的流线与流动中每一点的速度矢量相切，这是理解流动的有力工具。

2、迹线

迹线是由一个给定的粒子所描出的线。这是通过向液体中注入某种染料，并通过摄影或其他方式沿着它的路径产生的。

3、脉线

脉线集中于通过一个固定的位置或点的流体颗粒。在某一时刻，所有这些粒子的位置都被标记出来，然后画一条线穿过它们。这样的线叫做脉线。

4、时间线

时间线是在任意时刻通过流体中的相邻粒子画一条线而产生的。



在定常流动中，流线、迹线和脉线都重合。在非定常流中，它们可能是不同的。流线易于数学生成，而迹线和脉线则通过实验得到。



参考资料：

• Flow Description, Streamline, Pathline, Streakline and Timeline
• PARTICLE TRACING
