零件多约束问题,怎么办?
一、模型准备
![](https://img-blog.csdnimg.cn/img_convert/fdfe65d006beda4fc6eebc0f57694f8c.jpeg)
公差分析中需要考虑各种因素的影响,校核某一部位是否合格的时候,除了需要考虑装配处的公差,还需要其他零件与之的干涉以及止位作用等。今天的案例使用旋转约束及条件迭代的方式解决多约束问题。

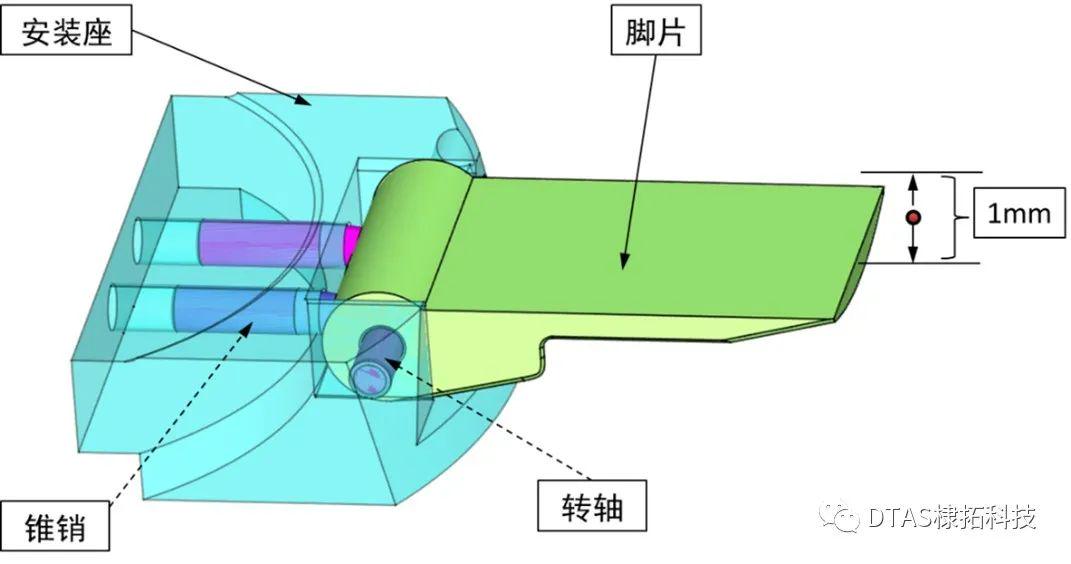

在当前的公差和制造工艺下,是否能保证保证脚片外边缘波动量在1mm。
装配工艺流程
![](https://img-blog.csdnimg.cn/img_convert/6d8db6e4ba19af03becf6d520a2d53e3.png)
零件公差
![](https://img-blog.csdnimg.cn/img_convert/e6e8767d15eda1dee5f5fbdce8d1456a.png)
二、装配步骤
![](https://img-blog.csdnimg.cn/img_convert/94451d01e28f11ed441412ef3f36a2dd.gif)

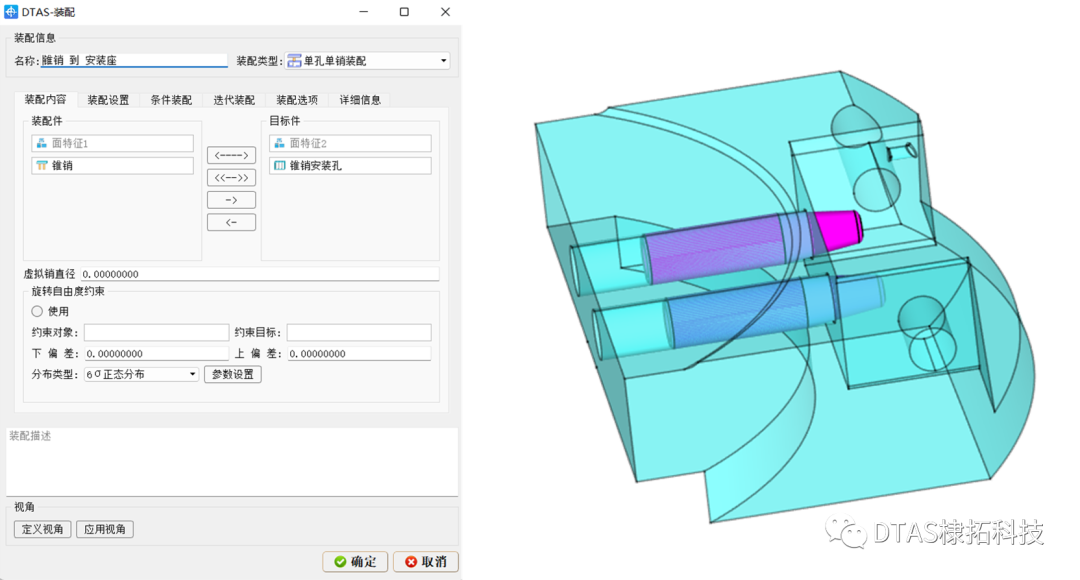

Step1锥销安装到安装座 >>
装配方式:单孔单销
注:锥销与安装座是孔销配合,同时锥销对脚片起锁止位作用
![](https://img-blog.csdnimg.cn/img_convert/76ced10a134f2c371d404ac129f60340.png)

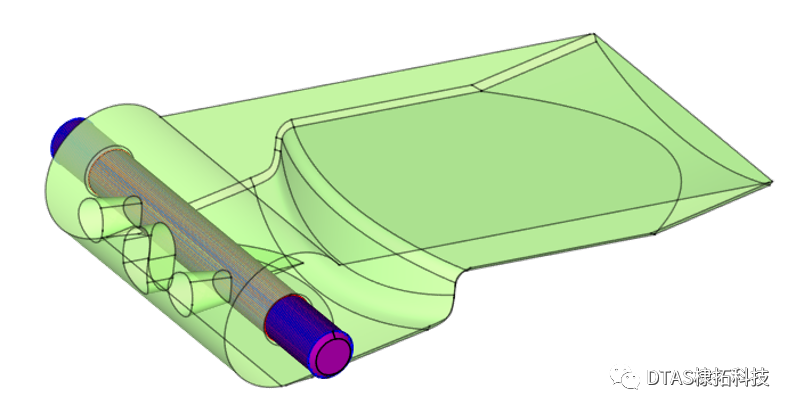

Step2:转轴安装到脚片上 >>
装配方式:单孔单销
注:转轴从安装座一端穿进去,先和脚片完成孔销配合
![](https://img-blog.csdnimg.cn/img_convert/984cb1f3a3cf2f322326b187eb512465.png)
Step3:转轴和脚片装到安装座上>>
装配方式:单孔单销
注:脚片通过转轴安装到安装座,此时锥销推进去对脚片起到锁止位作用。
![](https://img-blog.csdnimg.cn/img_convert/9891f1162431b22001ba2adf0fbadc21.png)

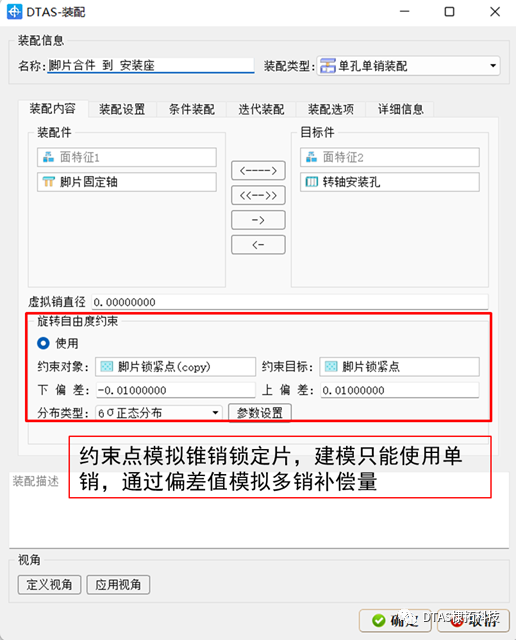

转自由度约束
在进行转轴到安装面安装的过程中,考虑锥销对脚片的止位作用,使脚片旋转到锁止位位置。
![](https://img-blog.csdnimg.cn/img_convert/f25e52fbdce35e897530520bed929cda.png)

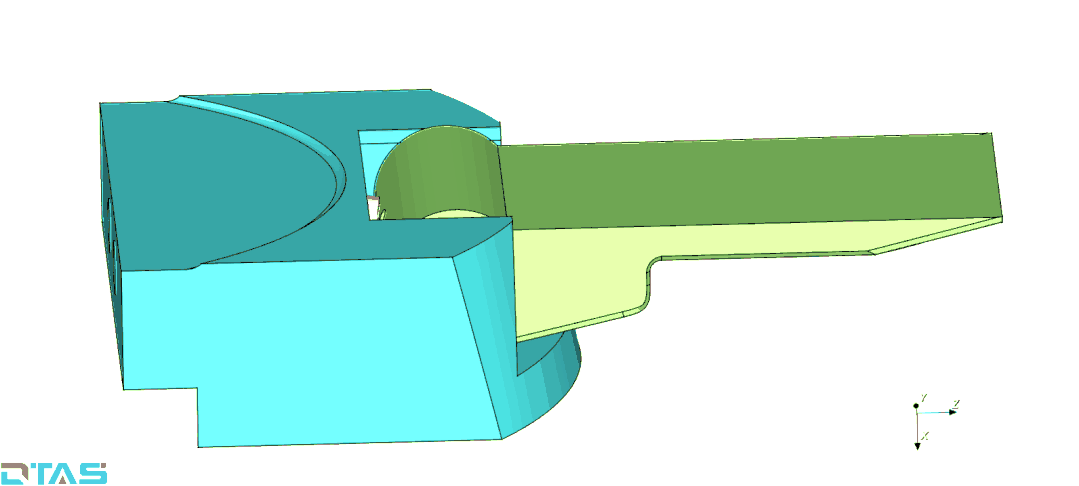

装配浮动动画
![](https://img-blog.csdnimg.cn/img_convert/05c51f1880a4674ada264fb44aebd68f.gif)

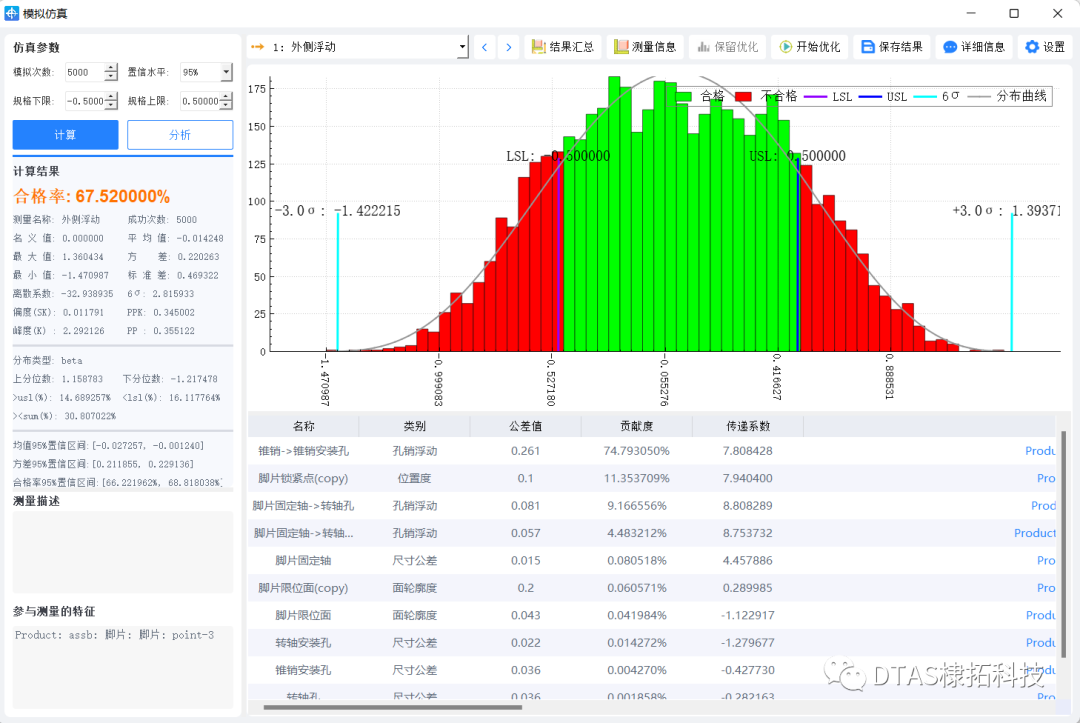

计算结果
![](https://img-blog.csdnimg.cn/img_convert/41058b030d45c3c9d00413a5eefe8bd0.png)
三、迭代装配
通过设定条件将干涉消除

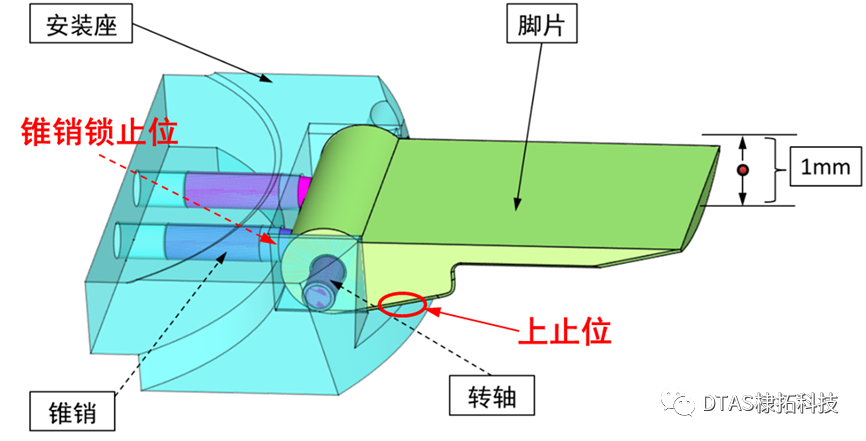

但是除了考虑锥销对脚片锁定,我们还需要考虑脚片下端和安装座面(即下图上止位位置)可能存在一定的干涉,我们需要通过设定条件将干涉消除。
![](https://img-blog.csdnimg.cn/img_convert/0f4a736cef31fe7079c5e0439914fa5e.png)
迭代装配
首先对干涉位置建立测量,启用装配中的迭代装配设置,检查约束条件中测量的结果,在止位面距离大于零的情况下判定此装配有效,反之上止位发生干涉的时候(限位点距离测量值小于0)将该装配重新执行一次,直到满足测量结果或达到迭代次数上限。
![](https://img-blog.csdnimg.cn/img_convert/736848449dbb70bc8d062628d0981c44.png)

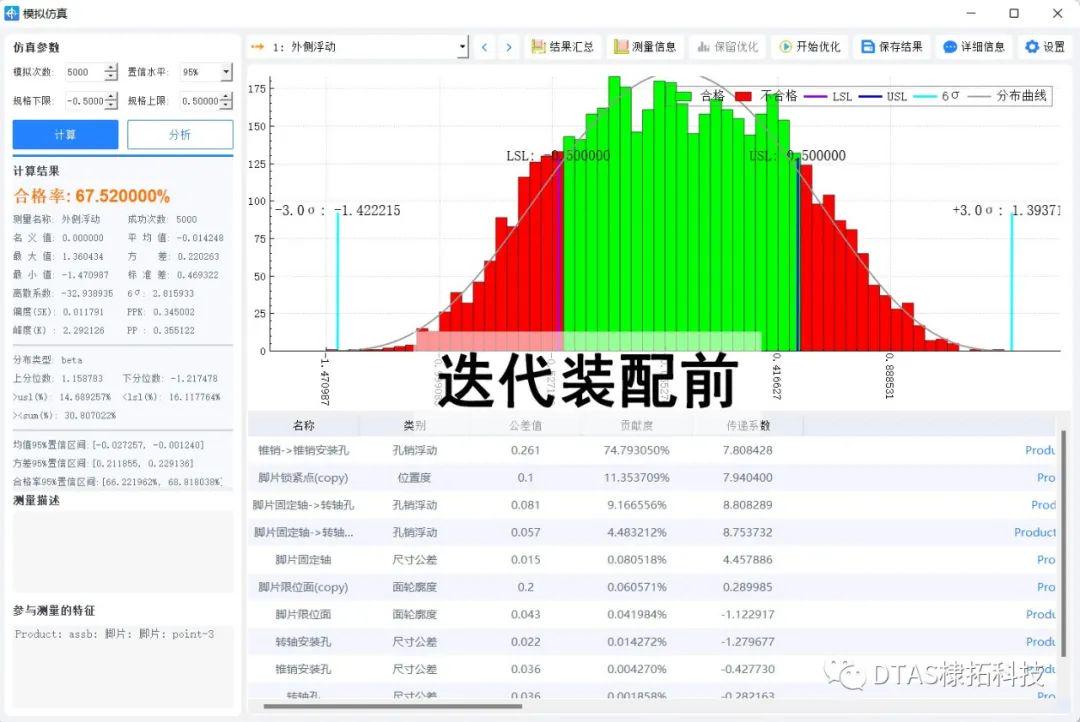

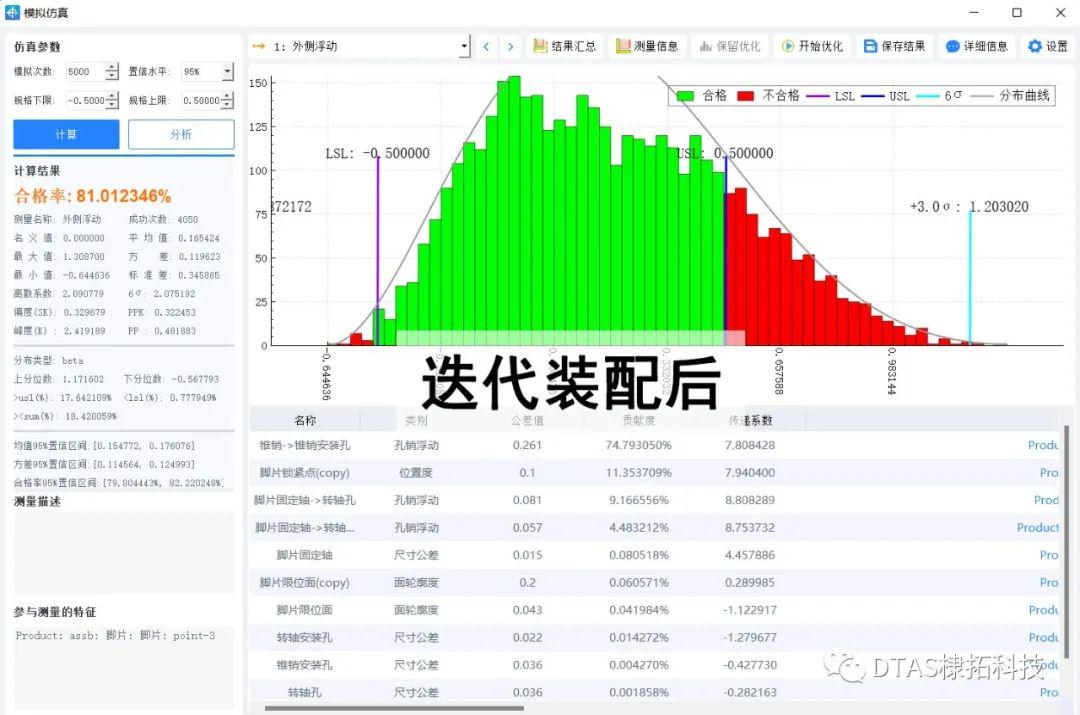

计算结果对比
在不考虑上止位的情况下,外端活动点活动量在1mm范围内的只有65.2%,通过迭代装配模拟上止位的存在,去除仿真结果中脚片超出上止点的情况,使仿真与实际情况更接近,合格率提高。
![](https://img-blog.csdnimg.cn/img_convert/a51f54b4fd6ea2a59c31cef41e80cfab.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/cd4d42221b3221eb6b305b697f95ac65.jpeg)
