AC/DC电源模块的电磁兼容性分析与方案设计

BOSHIDA AC/DC电源模块的电磁兼容性分析与方案设计

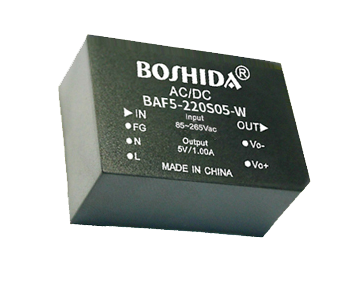

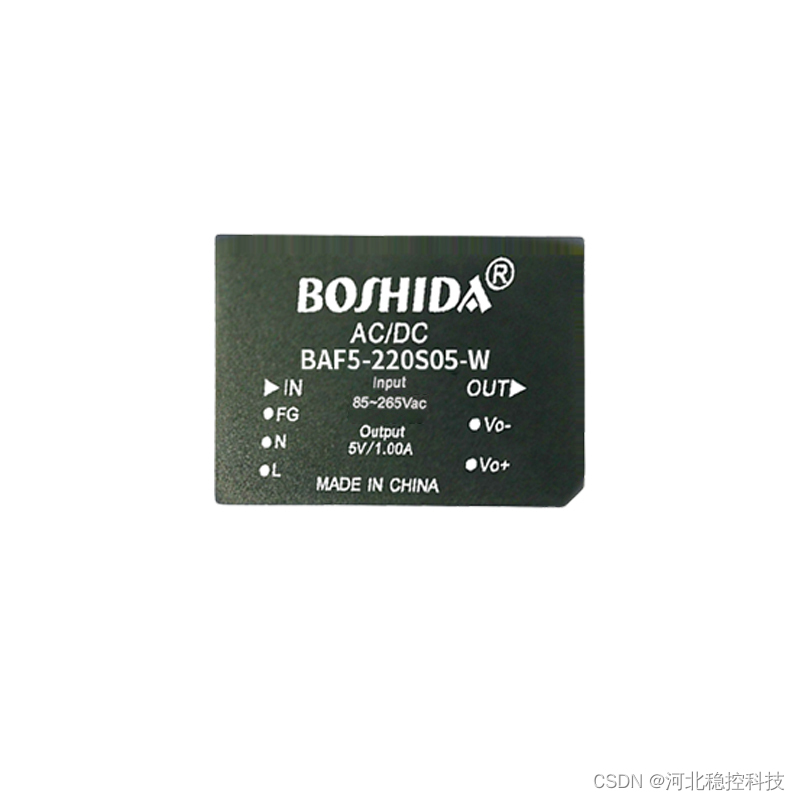

BOSHIDA AC/DC电源模块是一种将交流电转换为直流电的电源模块,常用于各种电子设备中。然而,由于电磁干扰可能会对设备的正常运行造成影响,因此需要对AC/DC电源模块的电磁兼容性进行分析和方案设计。

首先,我们需要对AC/DC电源模块的工作原理进行了解。AC/DC电源模块主要由输入滤波器、整流器、功率因数校正器、直流输出滤波器和稳压器等部件组成。在正常工作过程中,AC/DC电源模块会产生一定的电磁辐射和敏感度,因此需要进行电磁兼容性分析和方案设计。

电磁兼容性分析是通过测量和分析电磁场、辐射和敏感度等参数来评估设备的电磁干扰和抗干扰能力。对于AC/DC电源模块来说,主要需要关注以下几个方面:

1. 输入滤波器的设计:输入滤波器可以有效地降低电源模块对输入电网的干扰和抗干扰能力。通过合理选择滤波器的参数和设计结构,可以减少电源模块对电网的谐波干扰和电磁干扰。

2. 整流器的设计:整流器是将交流电转换为直流电的关键部件。对于AC/DC电源模块来说,采用高效率、低噪声的整流器设计可以有效地减少电磁干扰。

3. 直流输出滤波器的设计:直流输出滤波器主要用于滤除直流输出电流中的高频噪声和谐波成分。通过合理选择滤波器的参数和设计结构,可以减少直流输出电流的电磁辐射。

4. 稳压器的设计:稳压器主要用于保证直流输出电压的稳定性。采用高效率、低噪声的稳压器设计可以减少电磁干扰和提高电源模块的抗干扰能力。

在进行电磁兼容性方案设计时,需要对上述几个方面进行综合考虑。通过合理设计AC/DC电源模块的输入滤波器、整流器、直流输出滤波器和稳压器等部件,可以有效地提高电源模块的电磁兼容性。

此外,还需要注意以下几点:

1. 合理选择电源模块的工作频率和输出功率。过高的工作频率和输出功率会增加电磁辐射和敏感度,从而影响设备的正常运行。

2. 合理布局电源模块和其他敏感元件,减少电磁干扰的传导路径。

3. 采用合适的屏蔽技术,减少电磁辐射和敏感度。

总结,AC/DC电源模块的电磁兼容性分析与方案设计是确保设备正常运行的重要环节。通过合理选择和设计输入滤波器、整流器、直流输出滤波器和稳压器等部件,以及注意其他方面的细节,可以有效地提高电源模块的电磁兼容性,减少电磁干扰对设备造成的影响。
