AUTOCAD_ELECTRICAL从入门到放弃（二）导线的绘制与连接
接着上次的内容，本次和大家一起学习一下ACE中如何绘制导线以及导线之间如何连接。
-

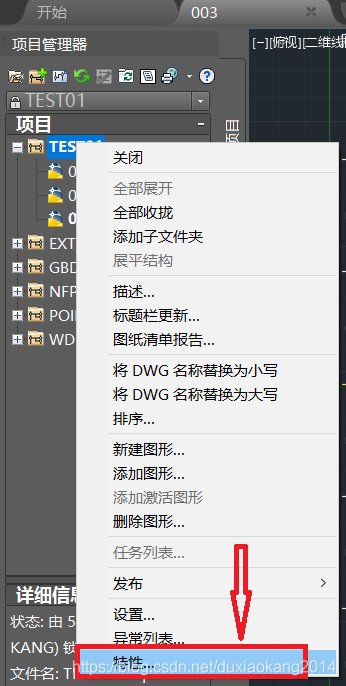

首先，我们打开上次创建的原理图项目文件，如下图所示，在绘制原理图之前，我们先设置一下项目的相关属性，右击项目文件夹，选择“特性”；
-

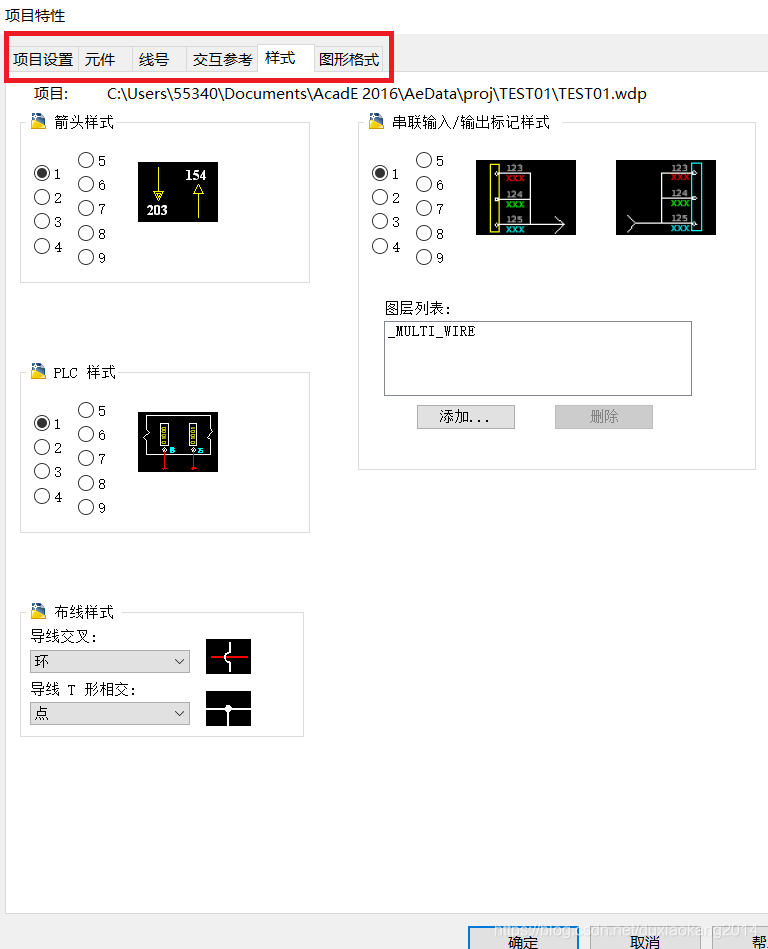

如下图所示，可以设置相关的项目属性；
-
设置完成后，点击确定即可；
-

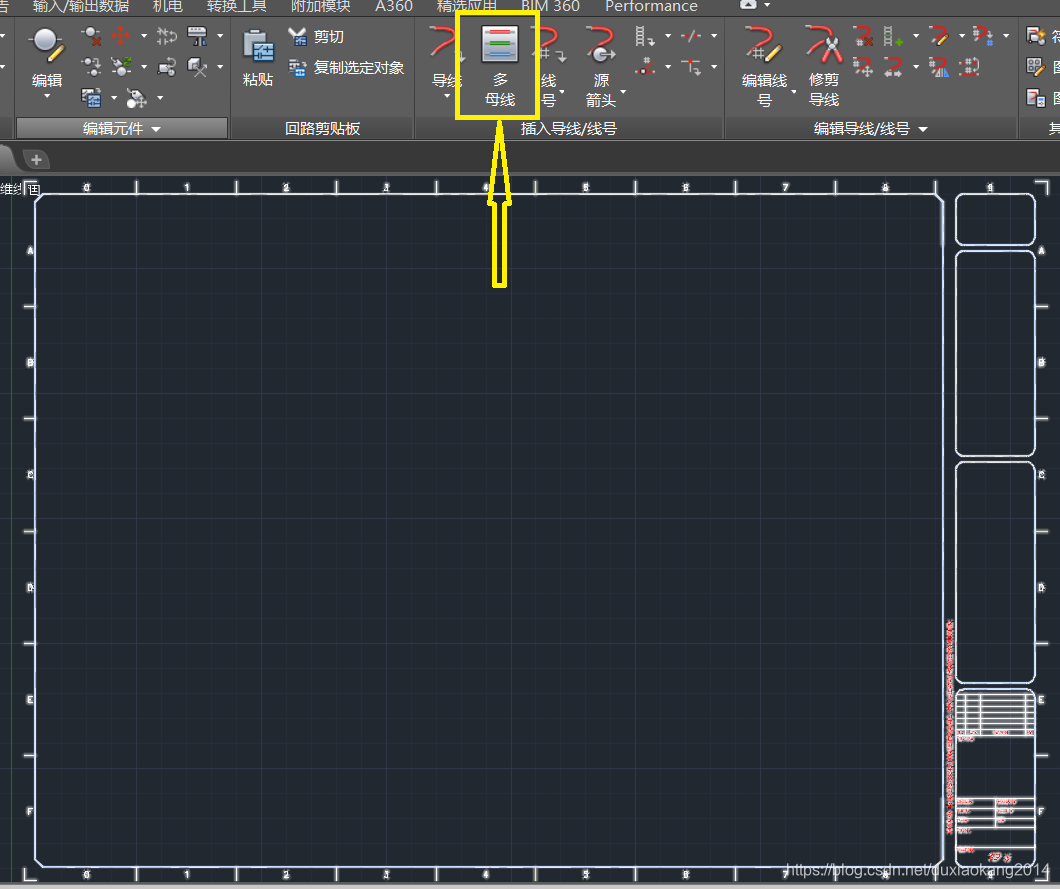

我们在菜单栏中点击“多母线”，进行母线的绘制，如下图所示；
-

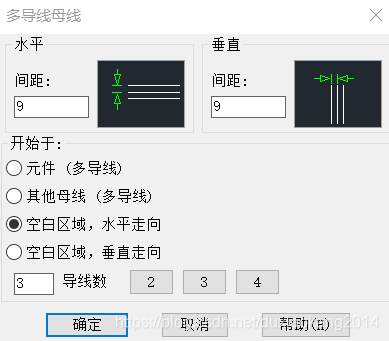

在弹出的窗口中，如下图所示，我们可以设置母线的水平间距、垂直间距、导线的数量，同时我们可以选择绘制水平、垂直以及其他用于连接导线与导线、导线与元件之间的导线；
-
例如，我们选择“空白区域，水平走向”，导线间距设置为9，导线数量为3，点击确定即可开始绘制；
-

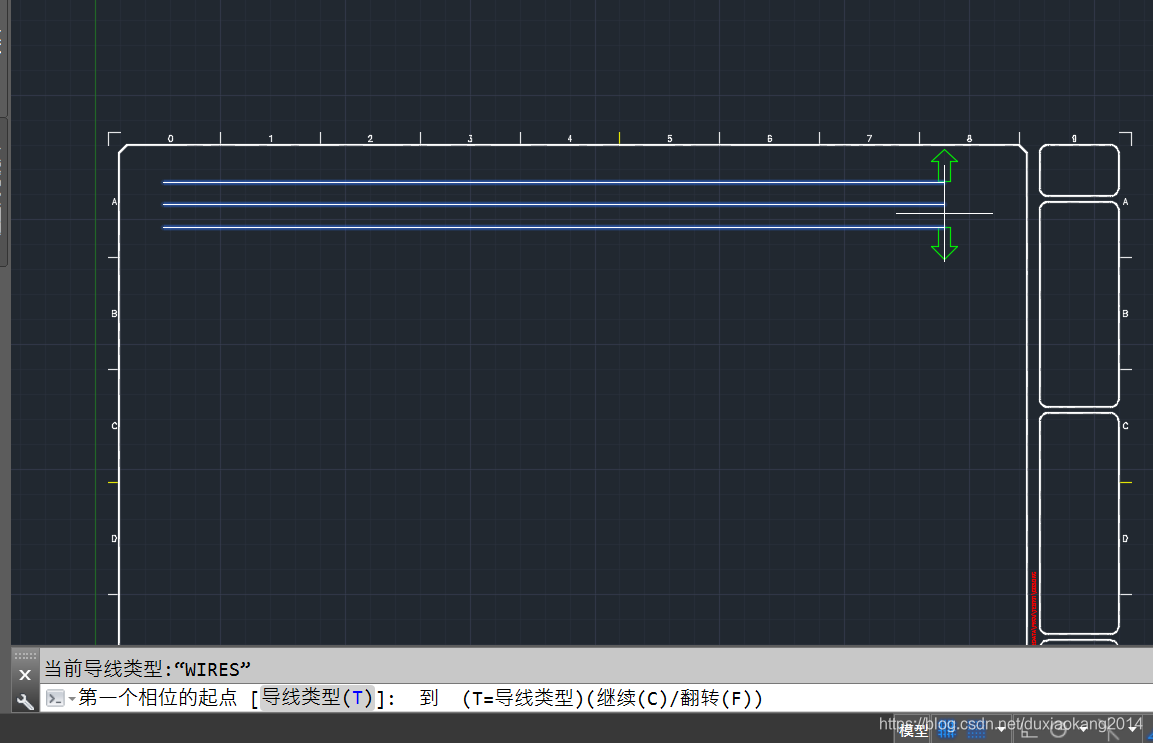

鼠标拉动导线到自己想要放置的地方，然后左键点击一下即可完成绘制；
-

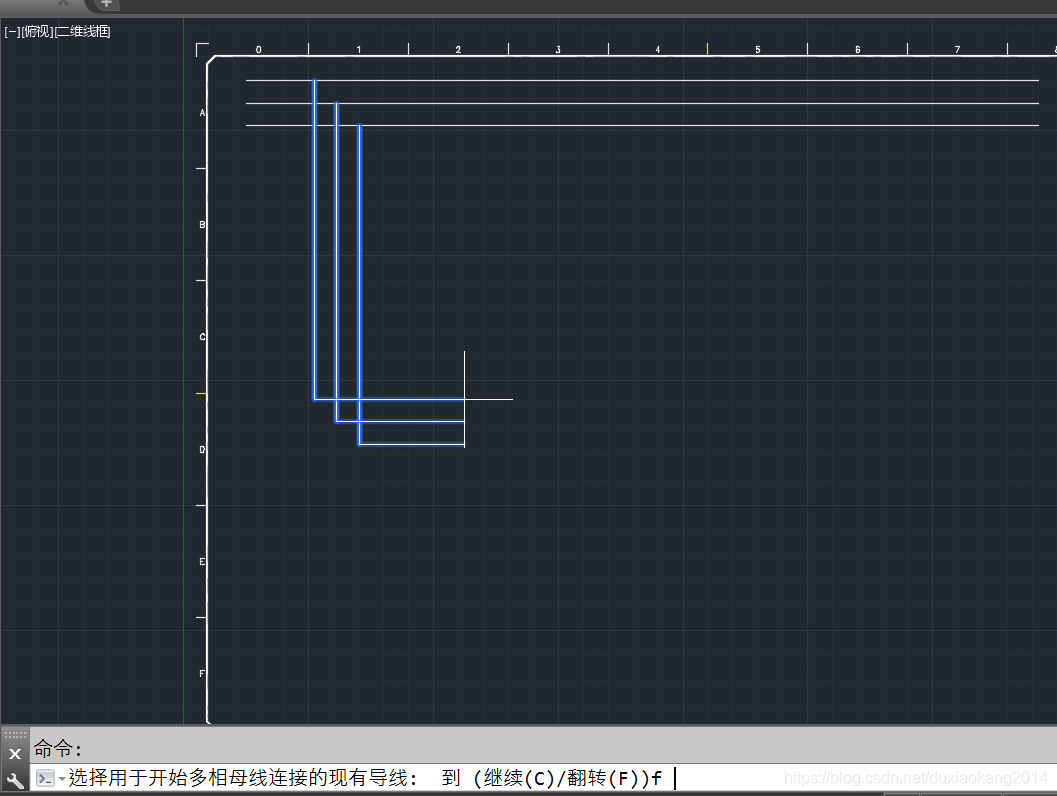

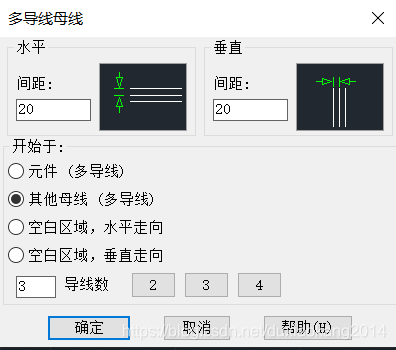

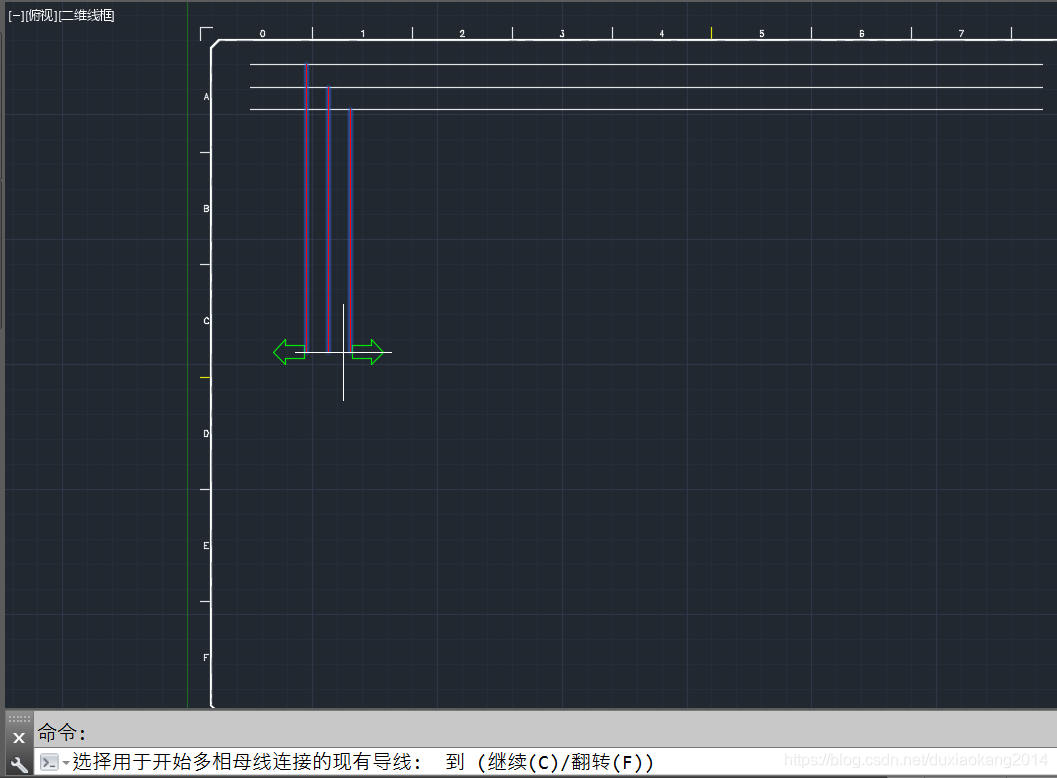

那么，如果想从刚才的3根导线上再接着绘制3条垂直的导线并与其连接，我们则需要选择“其他母线，多导线”，然后继续进行绘制，如下图所示，我们选择第一根线作为起点，往下绘制，绿色的箭头代表可以往左或往右继续绘制；

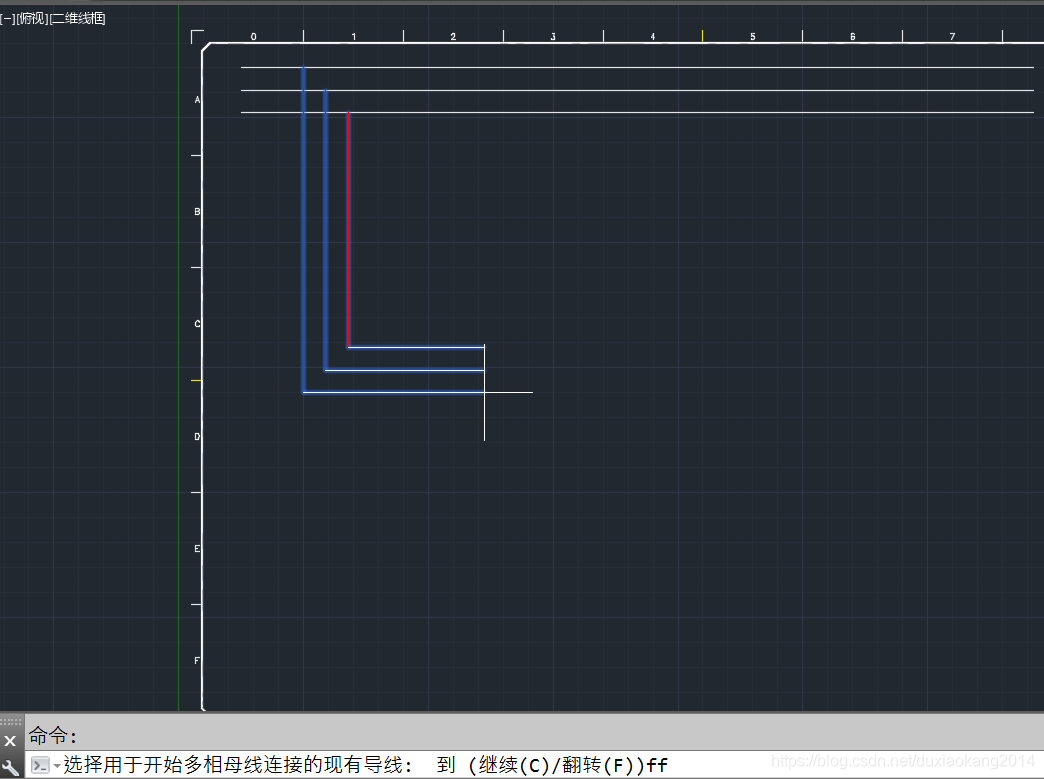

同时，注意底下的命令行可以“继续（C）/翻转（F）”，我们输入f，回车确认，效果如下图所示；

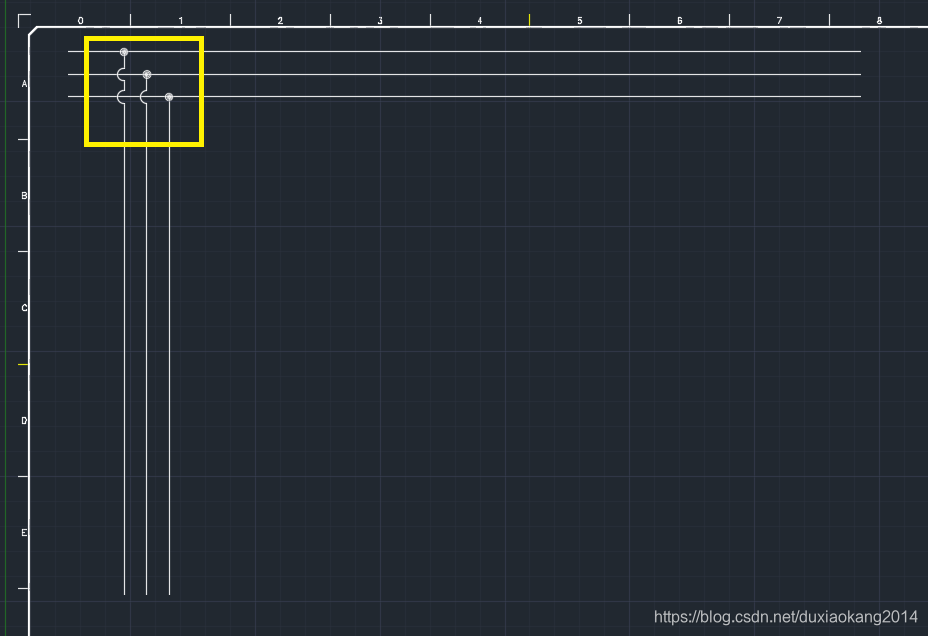

绘制完成后，可以发现导线连接点的样式和我们项目属性中设置的是一致的，如下图所示；
