单柱塞泵的工作原理

单柱塞泵的工作原理

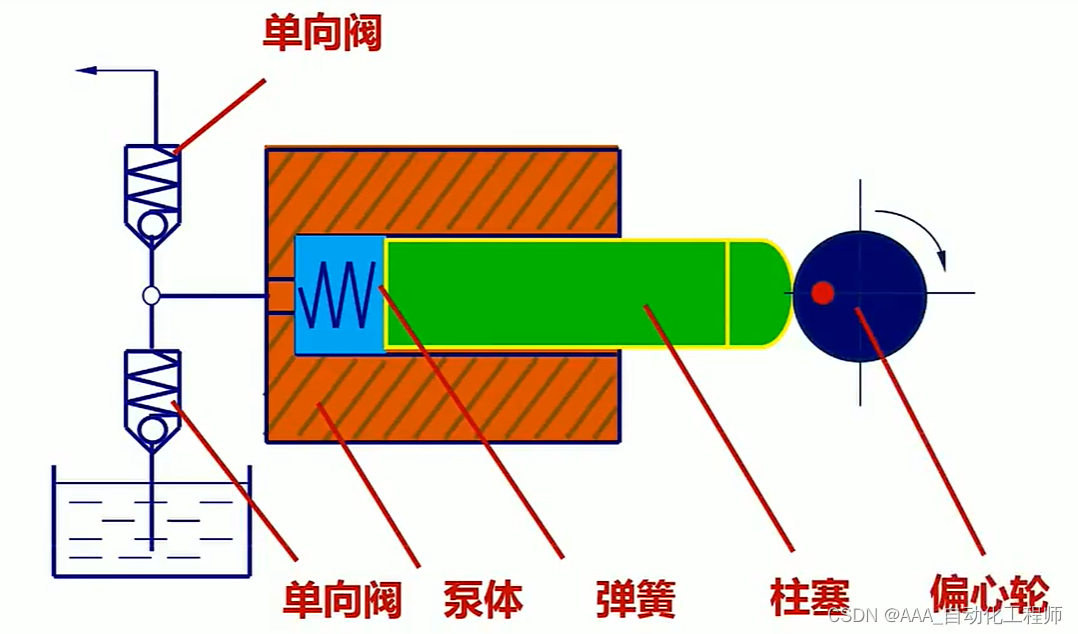

单柱塞泵的基本组成如下图所示，有单向阀、泵体、弹簧、柱塞、偏心轮

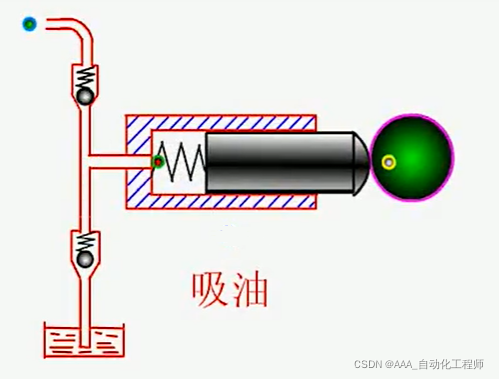

泵的吸油过程：
柱塞向右运动时，腔体内空间变大，产生真空，同时，下方单向阀打开，上方单向阀关闭，依靠大气压将油吸入腔体

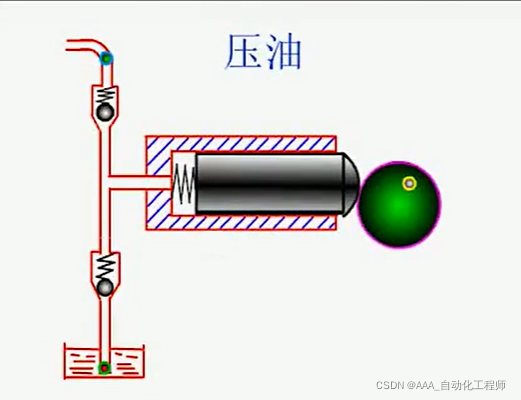

泵的压油过程：
柱塞向左运动时，腔体内空间变小，同时，下方单向阀关闭，上方单向阀打开，依靠柱塞将油压出

由此，我们可以得出液压泵工作的三个条件：

1. 有1个或若干个密闭的工作空间；
2. 该工作空间能周期性变化；
3. 有与密闭工作空间相协调的配流装置

液压泵的输入和输出：
输入：转矩T和角速度W
输出：压力p和流量q
