WinCC7.5 SP1调整画面尺寸以适应显示分辨率的方法

当前显示器屏幕分辨率主流比例一般为 16:9 及 16:10 。
常用的 16:9 分辨率有：1920 x 1080 、1600 x 900 、1366 x 768 等。
常用的 16:10 分辨率有：1920 x 1200 、1680 x 1050 、1440 x 900 等。

在 WinCC 画面组态前，首先要考虑好实际项目中所使用的显示器将会使用哪种分辨率，例如是 1920 x 1080 还是 1920 x 1200 。如果无法确定，至少也要确认分辨率比例是 16:9 还是 16:10 。只要组态了与实际所使用显示器相同的分辨率比例， WinCC 可以通过启用“调整画面”功能来对不同分辨率进行适应。

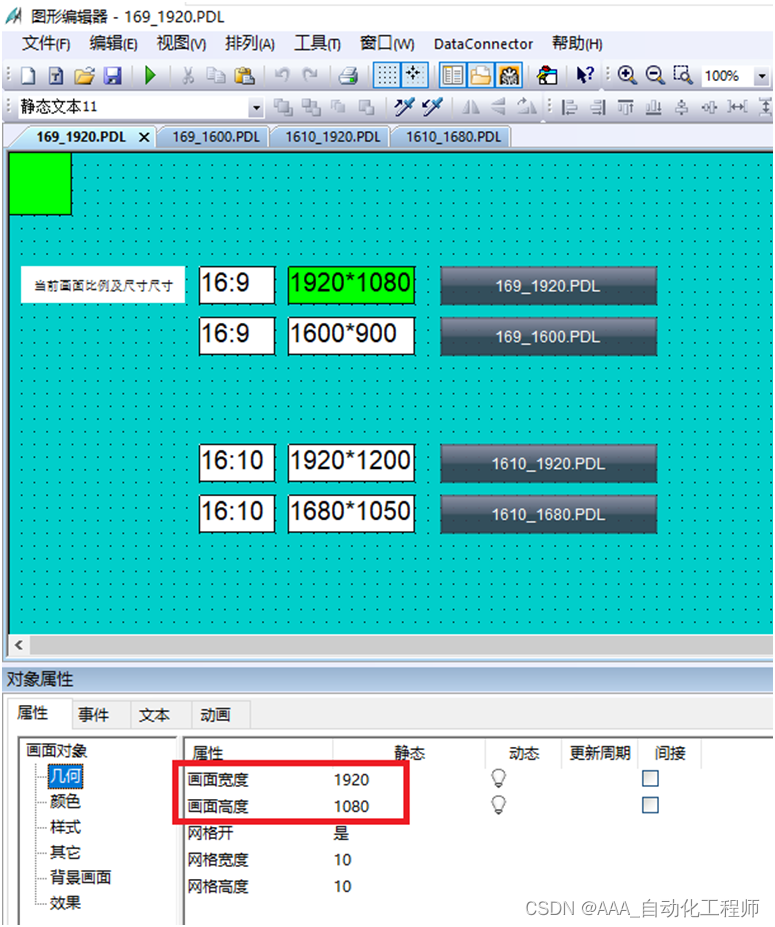

例如，实际现场使用的显示器分辨率为 1920 x 1080 。则组态画面尺寸应为 1920 x 1080 。

画面组态完成后，在 WinCC 项目管理器中打开计算机属性。在图形运行系统选项页中设置启用“全屏”和“调整画面”。
